1. Tổng quan về bạc GGBF20 là gì?

GGBF20 là bạc dẫn hướng tự bôi trơn có vai (Flanged Oil-free Guide Bush) được chế tạo từ hợp kim đồng kết hợp graphite bôi trơn rắn (Solid Lubricant). Với đường kính trong Ø20 mm, sản phẩm được sử dụng rộng rãi trong khuôn dập, khuôn ép nhựa, đồ gá và các cơ cấu dẫn hướng yêu cầu độ ổn định cao.

Khác với bạc trơn GGBP , GGBF20 được thiết kế thêm phần vai (Flange) giúp định vị bạc ngay tại vị trí lắp, hạn chế hiện tượng dịch chuyển trong quá trình vận hành.

Ưu điểm nổi bật của GGBF20 là:

• Vai định vị giúp chống xê dịch theo phương trục.
• Tự bôi trơn bằng graphite, không cần tra dầu mỡ.
• Chống mài mòn và chịu tải tốt.
• Lắp đặt nhanh, dễ kiểm soát chiều sâu ép bạc.
• Tuổi thọ cao, giảm chi phí bảo trì.

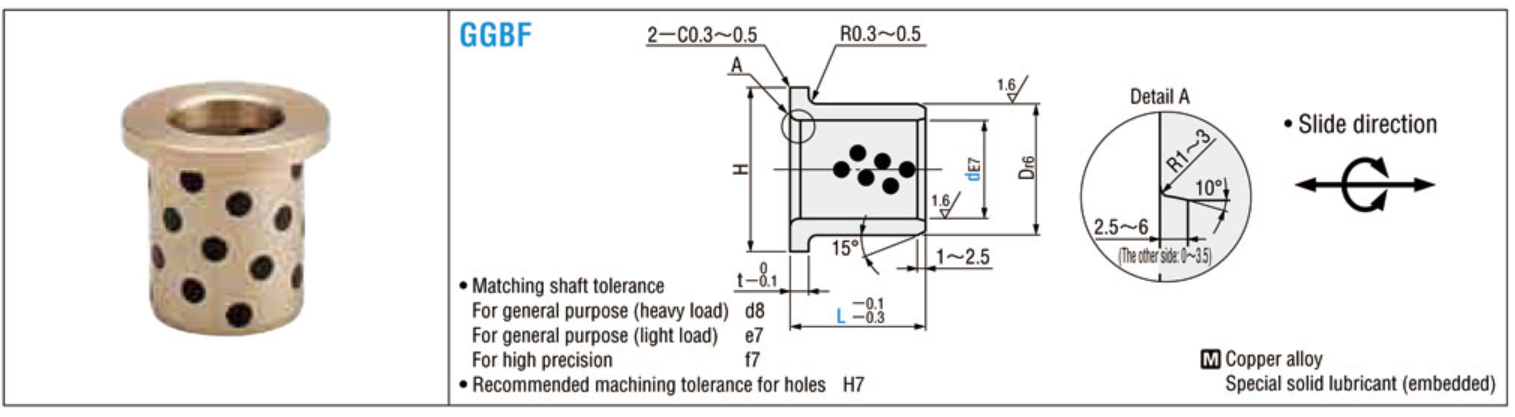

Bạc đồng GGBF

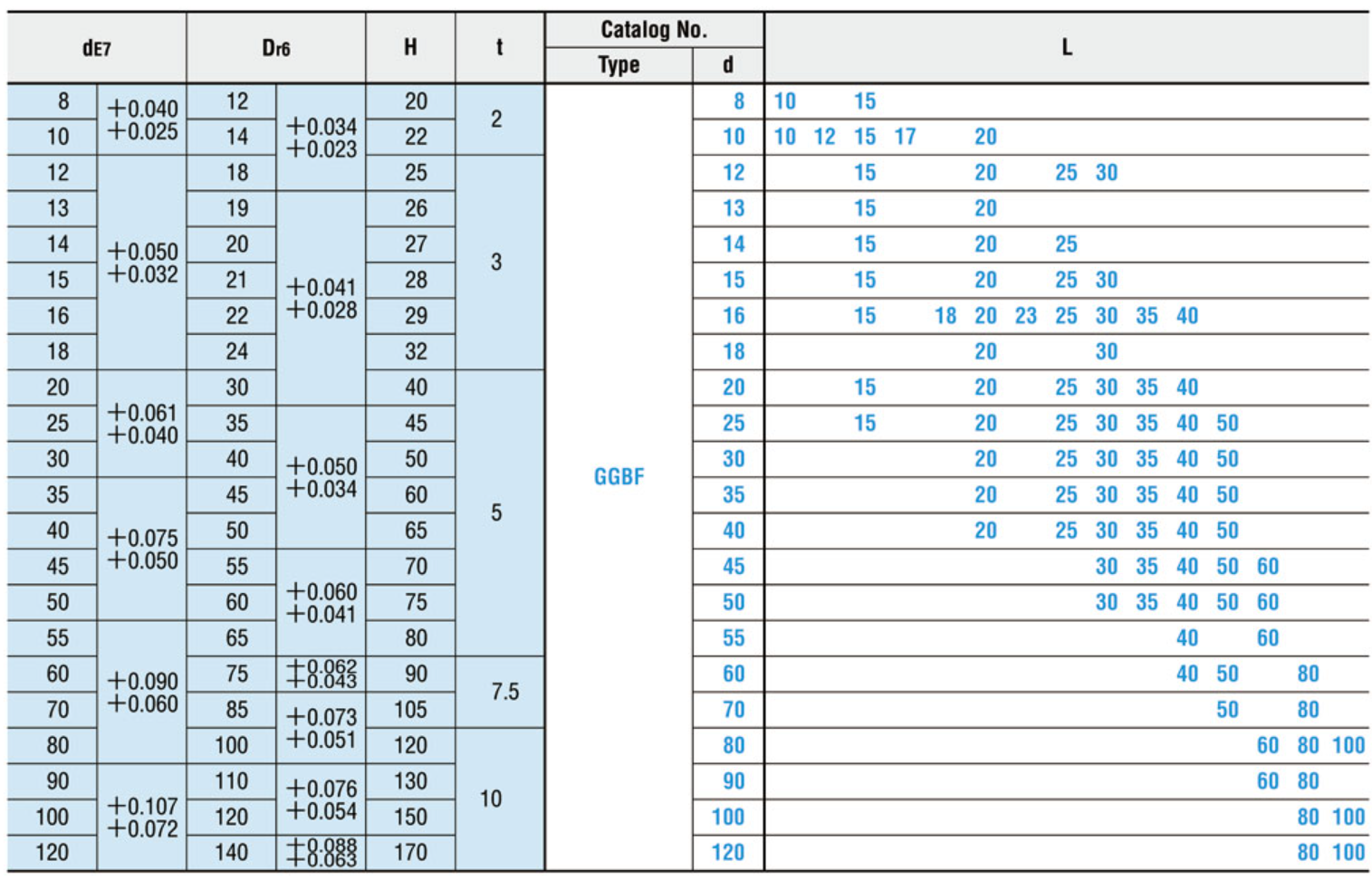

2. Thông số kỹ thuật bạc dẫn hướng GGBF phi 20

Model:  GGBF20

Loại: Bạc dẫn hướng tự bôi trơn có vai

Đường kính trong (d): 20 mm

Đường kính ngoài(D): mm

Chiều dài (L): 15,20,...mm

Vật liệu: Hợp kim đồng

Kiểu chuyển động: Trượt, dao động và quay chậm

Chất bôi trơn: Graphite rắn (Solid Lubricant)

Lắp ghép: Lỗ H7- Trục d8 / e7 / f7

Thông số bạc đồng GBW

3.Vì sao bạc có vai ít bị xê dịch khi làm việc?

Trong quá trình vận hành, cụm dẫn hướng thường phải chịu tải trọng, rung động và lực tác động theo nhiều hướng. Nếu bạc không được định vị chắc chắn, nó có thể bị dịch chuyển dọc theo trục, làm giảm độ chính xác của cơ cấu và tăng tốc độ mài mòn.

• Phần vai tạo điểm chặn cơ khí

Ưu điểm lớn nhất của GGBF20 là phần vai được gia công liền với thân bạc. Khi lắp vào lỗ, vai sẽ tựa vào bề mặt thân máy hoặc thân khuôn, tạo thành một điểm chặn cơ khí giúp bạc không thể tiếp tục di chuyển theo phương dọc trục.

• Phân bố lực ổn định hơn

Khi cơ cấu chịu tải hoặc rung động, lực không chỉ tập trung lên thân bạc mà còn được phân tán qua phần vai. Điều này giúp giảm ứng suất tại vị trí lắp ghép và hạn chế nguy cơ bạc bị lỏng sau thời gian dài sử dụng.

• Giảm phụ thuộc vào chi tiết giữ

Đối với bạc trơn, nhiều kết cấu phải sử dụng thêm vòng chặn hoặc tấm chặn để cố định vị trí. Trong khi đó, GGBF20 đã tích hợp sẵn chức năng định vị nhờ phần vai, giúp kết cấu đơn giản hơn và giảm số lượng linh kiện.

• Dễ duy trì độ chính xác

Nhờ được giữ cố định ngay từ đầu, bạc có vai giúp duy trì vị trí dẫn hướng ổn định, đặc biệt trong các thiết bị hoạt động liên tục hoặc có chu kỳ làm việc lớn.

=> Tìm hiểu thêm về bạc GGBF tại:  Bạc dẫn hướng GGBF là gì?
