1. Khái niệm về bạc GGBF25 là gì?

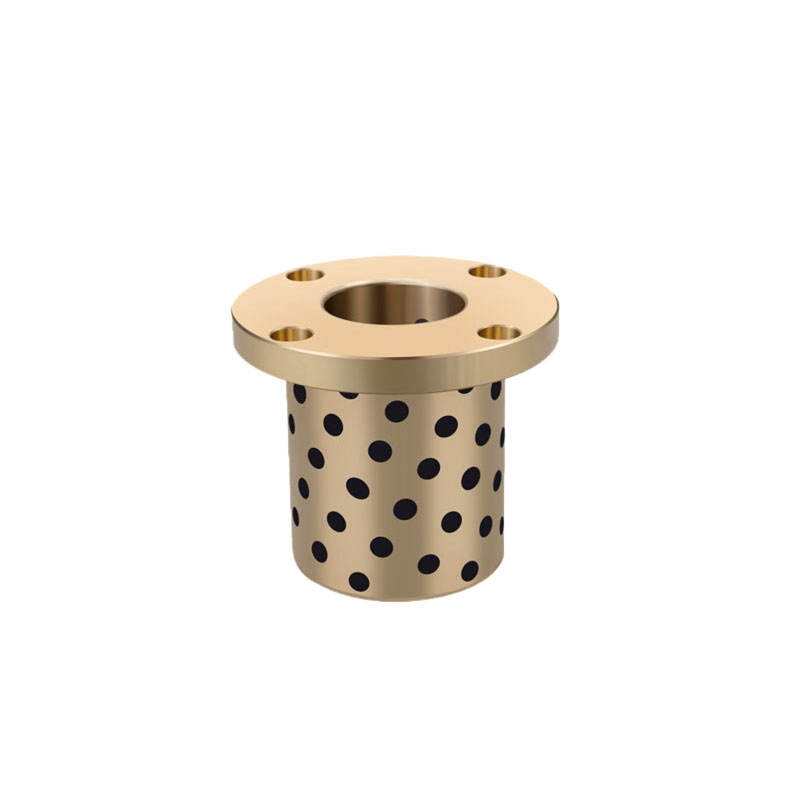

GGBF25 là bạc dẫn hướng tự bôi trơn có vai (Flanged Oil-free Guide Bush) được chế tạo từ hợp kim đồng kết hợp graphite bôi trơn rắn (Solid Lubricant). Thiết kế có vai giúp định vị bạc theo phương dọc trục, hạn chế dịch chuyển và tăng độ ổn định cho cụm dẫn hướng. Model GGBF25 có đường kính trong Ø25 mm, thường được sử dụng trong khuôn dập, khuôn ép nhựa, máy tự động và các thiết bị cơ khí yêu cầu làm việc liên tục.

Bạc đồng GGBF25 phù hợp với:

• Khuôn dập kim loại.
• Khuôn ép nhựa.
• Đồ gá cơ khí.
• Máy tự động hóa.
• Thiết bị dẫn hướng.
• Cơ cấu trượt và quay tốc độ thấp.

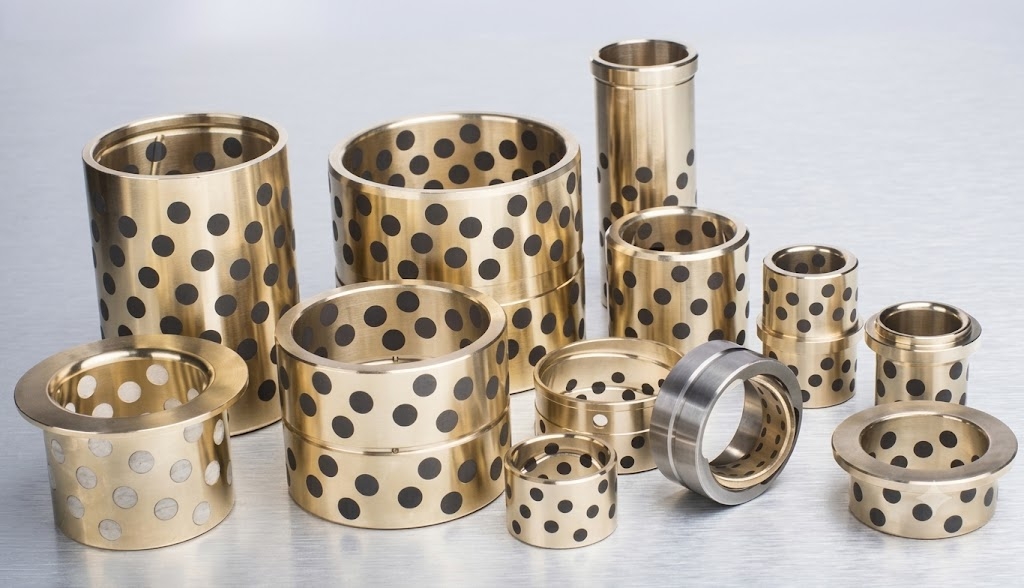

Bạc đồng GGBF

2. Thông số kỹ thuật bạc dẫn hướng GGBF phi 25

Model:  GGBF25

Loại: Bạc dẫn hướng tự bôi trơn có vai

Đường kính trong (d): 25 mm

Đường kính ngoài(D): 35mm

Chiều dài (L): 15,20,...mm

Vật liệu: Hợp kim đồng

Kiểu chuyển động: Trượt, dao động và quay chậm

Chất bôi trơn: Graphite rắn (Solid Lubricant)

Lắp ghép: Lỗ H7- Trục d8 / e7 / f7

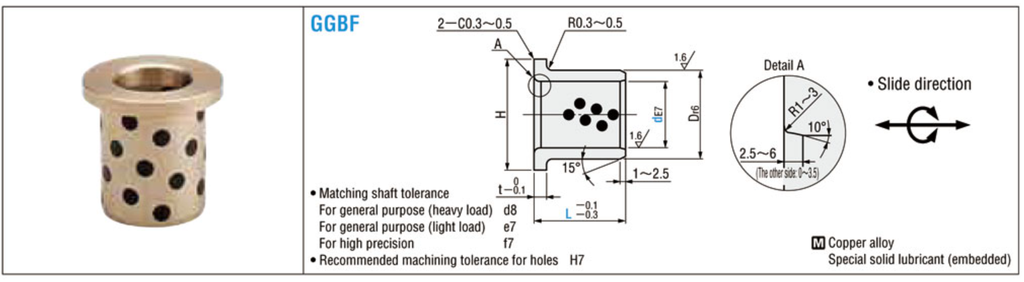

Thông số bạc đồng GGBF

3. Những lưu ý khi ép lắp bạc đồng có vai GGBF25.

Việc ép lắp đúng kỹ thuật không chỉ giúp GGBF25 làm việc ổn định mà còn hạn chế biến dạng bạc, đảm bảo độ chính xác của cụm dẫn hướng và kéo dài tuổi thọ sản phẩm.

• Gia công lỗ lắp đúng dung sai H7

Lỗ lắp nên được gia công theo dung sai H7 để tạo độ dôi phù hợp. Nếu lỗ quá nhỏ, lực ép sẽ tăng cao và có thể làm biến dạng thân bạc. Ngược lại, nếu lỗ quá lớn, bạc dễ bị lỏng và giảm khả năng định vị.

• Ép đúng chiều của bạc

Khi lắp đặt, phần vai của bạc phải tựa sát vào bề mặt thân máy hoặc thân khuôn. Không ép từ phía vai xuống vì có thể làm biến dạng bích hoặc ảnh hưởng đến khả năng định vị của bạc.

• Sử dụng dụng cụ ép phù hợp

Nên sử dụng máy ép hoặc đồ gá chuyên dụng để lực tác động phân bố đều lên bạc. Tránh dùng búa hoặc tác động lực trực tiếp vì có thể làm xước bề mặt, méo vai hoặc ảnh hưởng đến độ đồng tâm.

• Vệ sinh bề mặt trước khi lắp

Ba via, phoi kim loại hoặc bụi bẩn còn sót lại trong lỗ lắp có thể làm bạc bị lệch khi ép. Vì vậy, cần làm sạch hoàn toàn lỗ lắp và kiểm tra bề mặt trước khi tiến hành lắp ráp.

• Kiểm tra chuyển động sau khi lắp

Sau khi hoàn tất, nên đưa trục vào kiểm tra. Trục phải chuyển động nhẹ, không bị kẹt, không rung lắc và không xuất hiện tiếng ma sát bất thường.

=> Tìm hiểu thêm về bạc GGBF tại:  Bạc dẫn hướng GGBF là gì?
