Bạc Dẫn Hướng SGBL – Loctite Adhesive Type Tiêu Chuẩn MISUMI
1. Giới thiệu bạc dẫn hướng SGBL
Bạc SGBL là dòng bạc dẫn hướng lắp bằng keo khóa ren (Loctite Adhesive Type) theo tiêu chuẩn MISUMI, được sử dụng phổ biến trong khuôn dập, khuôn nhựa và các hệ thống đồ gá yêu cầu độ chính xác cao.
Khác với các dòng bạc dẫn hướng lắp ép như SGBA hay SGBH, bạc SGBL được cố định vào thân khuôn bằng keo khóa lắp ghép (Loctite). Phương pháp lắp này giúp giảm ứng suất phát sinh trong quá trình lắp ráp, hạn chế biến dạng lỗ lắp và đặc biệt phù hợp với những vị trí có thành mỏng hoặc yêu cầu độ chính xác cao.
Bạc SGBL được chế tạo từ thép ổ lăn SUJ2, nhiệt luyện đạt độ cứng HRC 58 trở lên. Bên trong bạc được gia công chính xác kết hợp với các rãnh chứa dầu, giúp duy trì lớp bôi trơn giữa bạc và trụ dẫn, giảm ma sát và kéo dài tuổi thọ của hệ thống dẫn hướng.
Bạc SGBL thường được sử dụng cùng các dòng trụ dẫn hướng tiêu chuẩn như EGH, SGPN, SGPR, SGON,SGOR ....để tạo thành hệ thống dẫn hướng ổn định và có độ lặp lại cao.
Cấu tạo của bạc dẫn hướng SGBL
a. Thân bạc dẫn
Thân bạc được chế tạo từ thép SUJ2 có độ cứng cao sau khi nhiệt luyện. Bề mặt ngoài được gia công theo dung sai dành cho phương pháp lắp bằng keo khóa lắp ghép.
b. Lỗ dẫn hướng chính xác
Lỗ trong được mài chính xác nhằm đảm bảo khe hở phù hợp với trụ dẫn hướng, giúp chuyển động ổn định và hạn chế rung động trong quá trình khuôn hoạt động.
c. Rãnh chứa dầu
Bạc SGBL được gia công nhiều rãnh chứa dầu trên bề mặt trong.
Các rãnh này có nhiệm vụ:
- Giữ dầu bôi trơn.
- Phân phối dầu đều trên toàn bộ bề mặt tiếp xúc.
- Giảm ma sát giữa trụ dẫn và bạc dẫn.
- Giảm mài mòn khi khuôn làm việc liên tục.
- Tăng tuổi thọ của hệ thống dẫn hướng.
d. Kiểu lắp bằng keo Loctite
Khác với kiểu lắp ép truyền thống, bạc SGBL sử dụng keo khóa lắp ghép để cố định bạc vào thân khuôn.
Ưu điểm của phương pháp này là:
- Giảm ứng suất khi lắp.
- Không làm biến dạng bạc dẫn.
- Giữ độ đồng tâm tốt.
- Thích hợp với các tấm khuôn có thành mỏng.
- Giảm nguy cơ nứt hoặc biến dạng lỗ lắp.

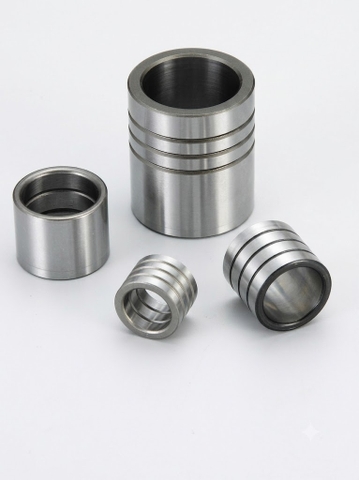

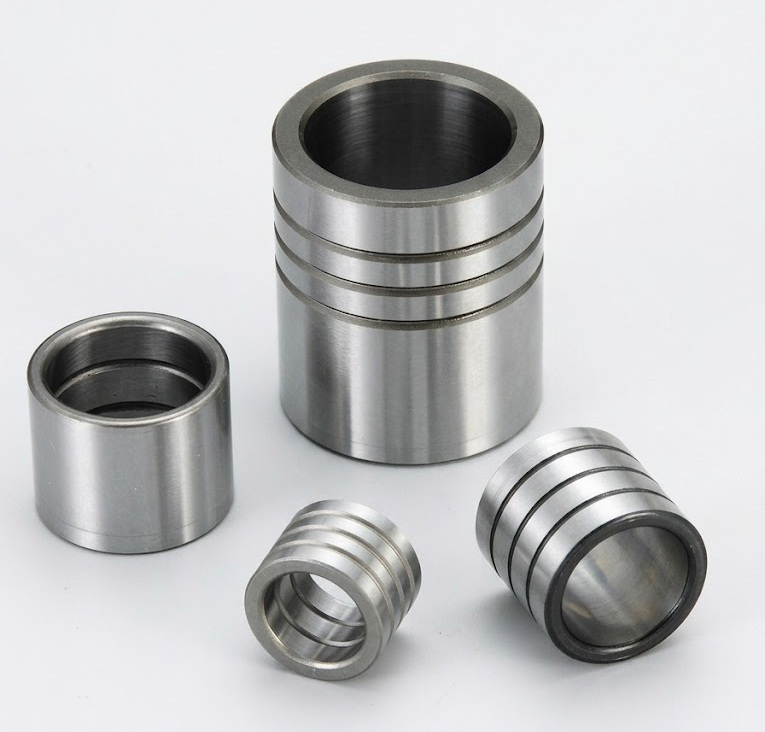

Bạc dẫn hướng SGBL
2. Thông số kỹ thuật bạc dẫn hướng SGBL
| Thông số | Giá trị |
|---|---|
| Model | SGBL |
| Tiêu chuẩn | MISUMI |
| Loại sản phẩm | Bạc dẫn hướng lắp keo (Loctite Adhesive Type) |
| Kiểu lắp | Lắp bằng keo Loctite |
| Vật liệu | SUJ2 |
| Độ cứng | HRC 58 trở lên |
| Xử lý bề mặt | Không |
| Rãnh bôi trơn | Có |
| Ứng dụng | Khuôn dập, khuôn nhựa, đồ gá chính xác |
Kích thước tiêu chuẩn như:
...............................................................

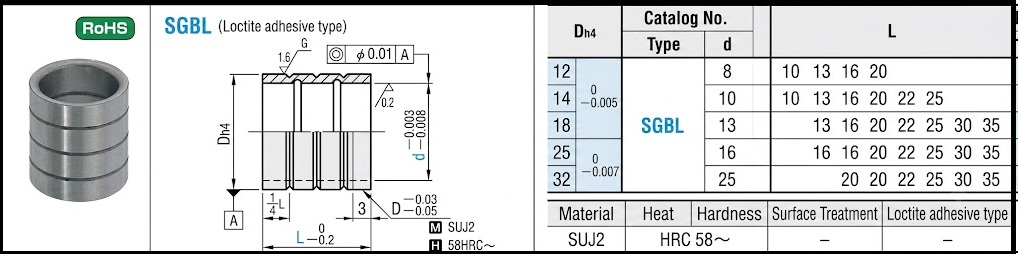

Thông số kỹ thuật bạc SGBL
3. Ưu điểm của bạc dẫn hướng SGBL
- Lắp đặt không gây biến dạng: Phương pháp lắp bằng keo Loctite giúp hạn chế ứng suất phát sinh khi lắp ráp, giữ nguyên độ chính xác của bạc dẫn và thân khuôn.
- Độ đồng tâm cao: Không chịu lực ép lớn như phương pháp Press-fit, bạc SGBL giúp duy trì độ đồng tâm tốt giữa bạc dẫn và trụ dẫn.
- Giảm ma sát hiệu quả: Hệ thống rãnh chứa dầu giúp duy trì lớp bôi trơn ổn định, giảm ma sát và hạn chế sinh nhiệt trong quá trình làm việc.
- Chống mài mòn cao: Vật liệu SUJ2 nhiệt luyện đạt HRC 58 trở lên giúp bạc dẫn có khả năng chống mài mòn tốt và tuổi thọ dài.
- Dễ thay thế: Khi bạc dẫn bị mòn, có thể tháo và thay thế bạc mới mà không cần gia công lại toàn bộ thân khuôn.
- Phù hợp với khuôn yêu cầu độ chính xác cao: Bạc SGBL đặc biệt thích hợp cho các hệ thống khuôn có kết cấu mỏng, khuôn điện tử, khuôn chính xác và các ứng dụng cần hạn chế biến dạng khi lắp bạc.
4. Mua bạc dẫn hướng SGBL chính hãng ở đâu?
Sun Việt cung cấp đầy đủ các model SGBL theo tiêu chuẩn MISUMI với nhiều kích thước phổ biến, đáp ứng nhu cầu của các doanh nghiệp chế tạo khuôn và cơ khí chính xác.
👉Tư vấn lựa chọn đúng model theo bản vẽ.
👉Hỗ trợ đối chiếu mã MISUMI và các thương hiệu tương đương.
👉Cung cấp sản phẩm chất lượng ổn định.
👉Giao hàng nhanh trên toàn quốc.
👉Hỗ trợ kỹ thuật trong quá trình lắp đặt và sử dụng.
=> Nếu chưa xác định được mã sản phẩm phù hợp, hãy gửi cho chúng tôi kích thước trụ dẫn, đường kính lỗ lắp hoặc bản vẽ kỹ thuật. Đội ngũ kỹ thuật Sun Việt sẽ hỗ trợ tra cứu và lựa chọn đúng model SGBL phù hợp với hệ thống khuôn của bạn.
