EGH – Trụ Dẫn Hướng Khuôn Trụ Trơn Tiêu Chuẩn MISUMI
1. Trụ dẫn hướng EGH là gì?
Trụ EGH là dòng trụ dẫn hướng trụ trơn (Straight Guide Post) theo tiêu chuẩn MISUMI, được sử dụng phổ biến trong khuôn dập, khuôn nhựa, đồ gá và các thiết bị cơ khí chính xác. Với thiết kế hình trụ đơn giản, độ chính xác cao và khả năng chống mài mòn tốt, trục EGH đóng vai trò định vị và dẫn hướng giữa các chi tiết chuyển động, đảm bảo quá trình đóng mở khuôn diễn ra ổn định và chính xác.
Khác với các dòng trụ dẫn hướng có vai như SGPR hoặc SGOR, trụ EGH có kết cấu dạng trụ thẳng, không có vai định vị. Một đầu được gia công ren trong, thuận tiện cho việc lắp đặt và tháo rời bằng bu lông mà không làm ảnh hưởng đến bề mặt dẫn hướng.
Theo catalog MISUMI, Trụ EGH được chế tạo từ thép ổ lăn SUJ2, nhiệt luyện đạt độ cứng HRC 58 trở lên. Với các model có đường kính từ Ø30 mm trở lên, bề mặt được tôi cảm ứng (Induction Hardening) nhằm tăng khả năng chịu mài mòn và kéo dài tuổi thọ trong điều kiện làm việc tải trọng lớn.
Đặc điểm nhận dạng của EGH
✅ Trục thẳng không vai
✅ Có lỗ ren trong một đầu
✅ Không có rãnh dầu
✅ Bề mặt mài chính xác
✅ Vật liệu SUJ2
✅ Độ cứng HRC 58 trở lên
✅ Thường dùng làm trục dẫn hướng trong đồ gá, khuôn đơn giản hoặc các cơ cấu định vị cơ khí

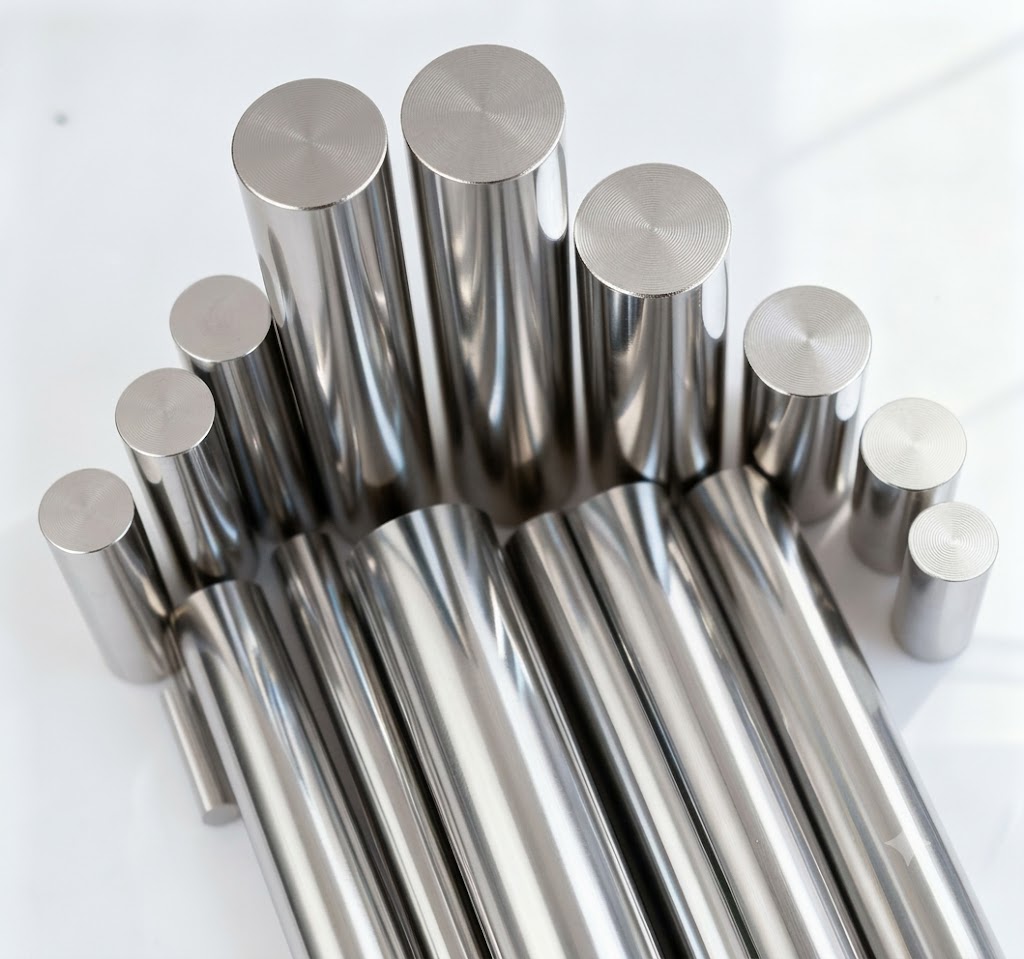

Trục dẫn hướng EGH
2. Cấu tạo của trụ dẫn hướng EGH
Mặc dù có thiết kế đơn giản, EGH được gia công với độ chính xác cao để đảm bảo khả năng dẫn hướng ổn định và tuổi thọ lâu dài.
Thân trụ dẫn
Thân trụ được chế tạo từ thép SUJ2 có độ cứng và khả năng chống mài mòn cao. Bề mặt được mài tinh nhằm đạt độ tròn và độ đồng tâm theo tiêu chuẩn MISUMI.
Ren trong
Một đầu trụ được gia công ren trong giúp:
- Lắp đặt dễ dàng bằng bu lông.
- Tháo rời nhanh khi bảo trì.
- Không làm hỏng bề mặt làm việc của trụ.
Mép vát hai đầu
Hai đầu trụ được vát mép nhằm:
- Hỗ trợ quá trình lắp ráp.
- Giảm nguy cơ sứt cạnh.
- Giúp trụ đi vào bạc dẫn nhẹ nhàng hơn.
Bề mặt làm việc
Toàn bộ phần thân dẫn hướng được mài chính xác để giảm ma sát khi kết hợp với bạc dẫn hướng, đồng thời đảm bảo chuyển động ổn định trong thời gian dài.

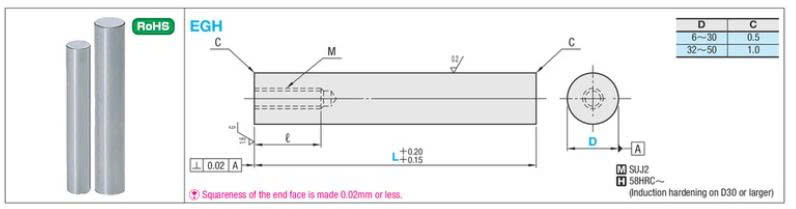

Bản vẽ trục EGH

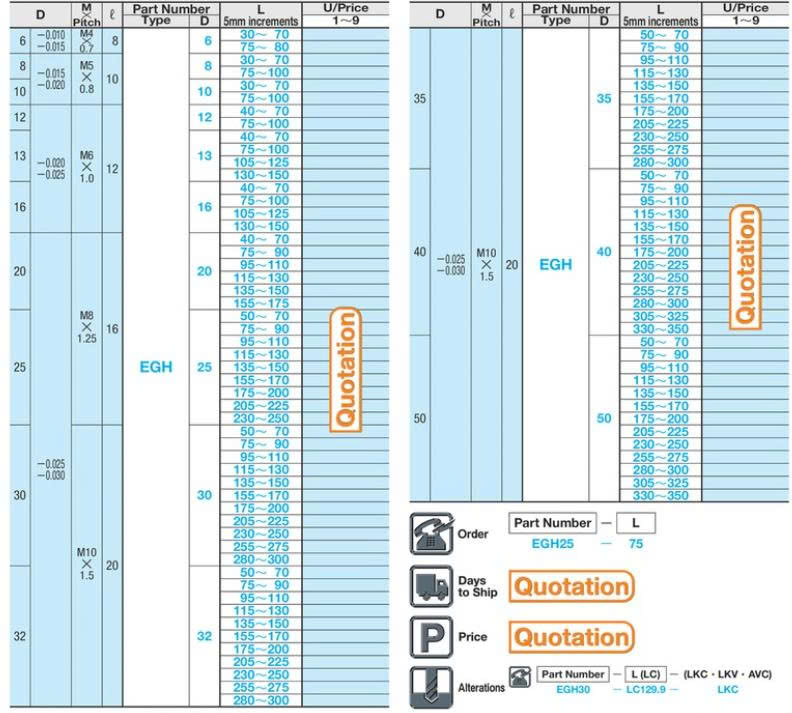

3. Thông số kỹ thuật trụ dẫn hướng EGH
| Thông số | Giá trị |
|---|---|
| Model | EGH |
| Tiêu chuẩn | MISUMI |
| Loại sản phẩm | Trụ dẫn hướng trụ trơn |
| Vật liệu | SUJ2 |
| Độ cứng | HRC 58 trở lên |
| Xử lý nhiệt | Tôi cảm ứng với Ø30 mm trở lên |
| Kiểu lắp | Ren trong |
| Dung sai chiều dài | +0.15 / +0.20 mm |
| Độ vuông góc mặt đầu | ≤ 0.02 mm |
| Ứng dụng | Khuôn dập, khuôn nhựa, đồ gá |
=> Các mã phổ biến của trụ EGH như:
Trục Dẫn Hướng EGH8
Trục Dẫn Hướng EGH10
Trục Dẫn Hướng EGH13
Trục Dẫn Hướng EGH16
Trục Dẫn Hướng EGH25
Trục Dẫn Hướng EGH30
.....
4. Ưu điểm của trụ dẫn hướng EGH
- Độ chính xác cao: Bề mặt được mài chính xác theo tiêu chuẩn MISUMI, đảm bảo khả năng dẫn hướng ổn định trong suốt quá trình vận hành.
- Chống mài mòn hiệu quả: Vật liệu SUJ2 kết hợp với xử lý nhiệt giúp EGH có khả năng chống mài mòn vượt trội, đặc biệt trong các ứng dụng làm việc liên tục.
- Thiết kế đơn giản: Kết cấu dạng trụ thẳng giúp dễ dàng gia công lỗ lắp, thuận tiện trong việc thay thế và bảo trì.
- Lắp đặt thuận tiện: Thiết kế ren trong cho phép tháo lắp nhanh chóng bằng bu lông, không gây hư hỏng bề mặt dẫn hướng.
- Tuổi thọ cao: Đối với các model đường kính lớn, công nghệ tôi cảm ứng giúp tăng độ cứng bề mặt, kéo dài tuổi thọ khi làm việc với tải trọng cao.
5. Khi nào nên sử dụng EGH?
Trục dẫn hướng EGH là lựa chọn phù hợp khi:
-> Cần trụ dẫn hướng dạng trụ trơn.
-> Không yêu cầu vai định vị.
-> Muốn lắp đặt và thay thế nhanh.
-> Hệ thống yêu cầu độ chính xác cao.
-> Làm việc với bạc dẫn hướng tiêu chuẩn.
6. Vì sao nên chọn trụ dẫn hướng EGH tại Sun Việt?
Linhkienkhuon247.com cung cấp đầy đủ các model EGH theo tiêu chuẩn MISUMI với nhiều đường kính và chiều dài khác nhau, đáp ứng nhu cầu chế tạo khuôn và thiết bị cơ khí chính xác.
Khách hàng được hỗ trợ:
- Tư vấn lựa chọn kích thước phù hợp theo bản vẽ.
- Đối chiếu mã tương đương với nhiều thương hiệu.
- Cung cấp sản phẩm đúng tiêu chuẩn kỹ thuật.
- Giao hàng nhanh trên toàn quốc.
- Hỗ trợ kỹ thuật trước và sau bán hàng.
Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
CÔNG TY TNHH THƯƠNG MẠI VÀ SẢN XUẤT SUN VIỆT
