Chốt Định Vị Ren Trong MST (One End Tapped Dowel Pin) Tiêu Chuẩn JIS



1. Cấu tạo của chốt định vị MST

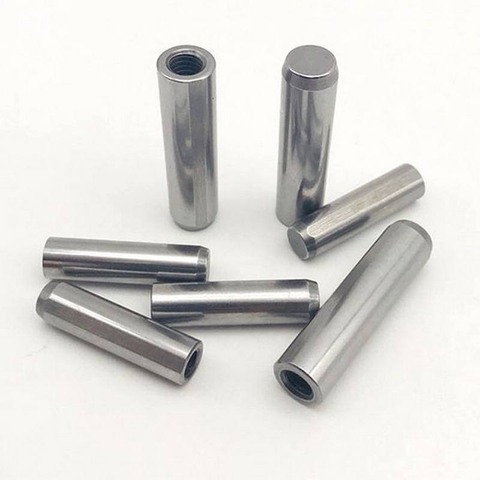

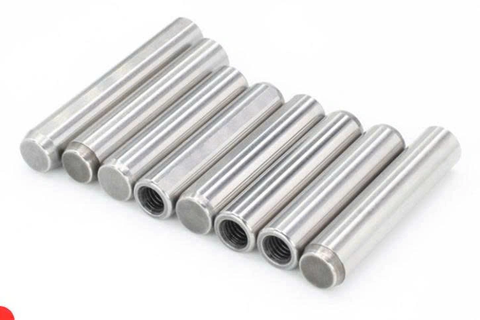

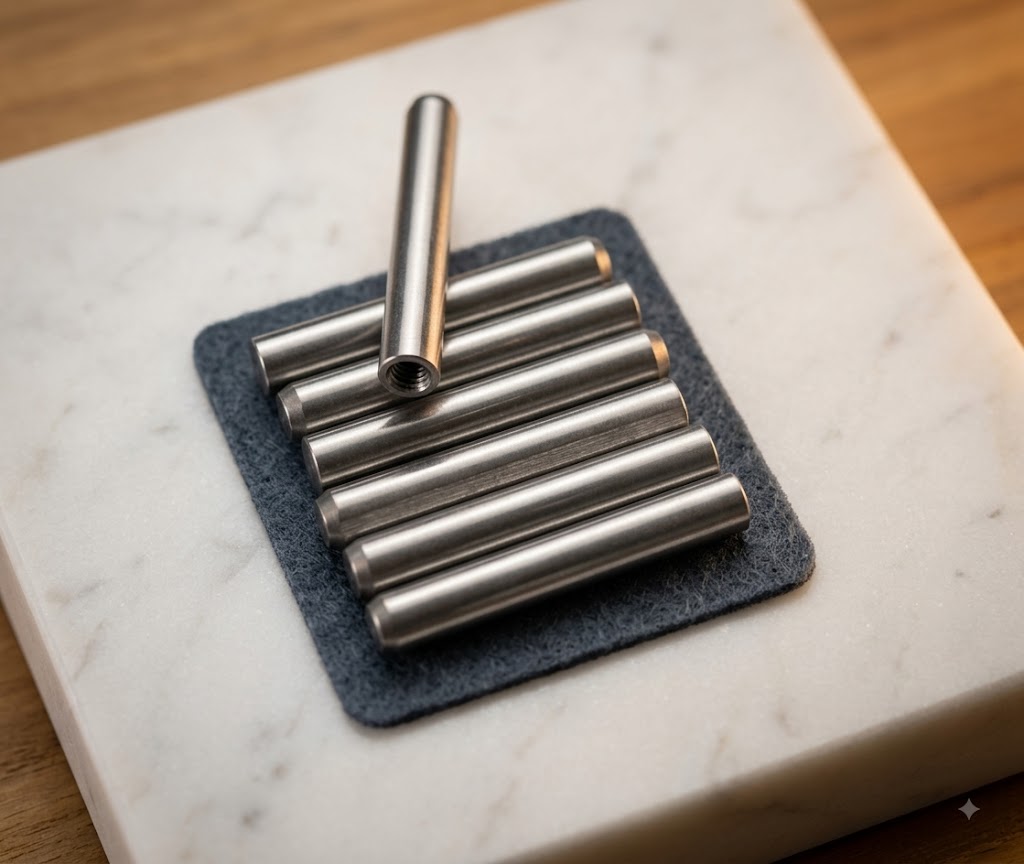

Chốt định vị MST (One End Tapped Dowel Pin) là dòng chốt định vị trụ có ren trong một đầu, được sử dụng rộng rãi trong khuôn ép nhựa, khuôn dập, đồ gá và máy tự động. Sản phẩm được chế tạo từ thép SUJ2, gia công theo tiêu chuẩn JIS có độ chính xác cao và khả năng chống mài mòn tốt, giúp định vị các chi tiết chính xác trong quá trình lắp ráp và vận hành.

Nhờ thiết kế ren trong, chốt MST có thể tháo lắp dễ dàng bằng bu lông hoặc dụng cụ chuyên dụng mà không làm hư hỏng bề mặt lắp ghép, đặc biệt phù hợp với các vị trí cần bảo trì thường xuyên.

Cấu tạo của chốt định vị MST

Một chốt MST gồm các bộ phận:

• Thân chốt được mài chính xác.
• Ren trong MxP.
• Đầu chốt vát 15°.
• Lỗ thoát khí.
• Rãnh nhận biết chủng loại.

=> Thiết kế này giúp tăng độ chính xác khi lắp ghép và thuận tiện trong quá trình bảo trì.

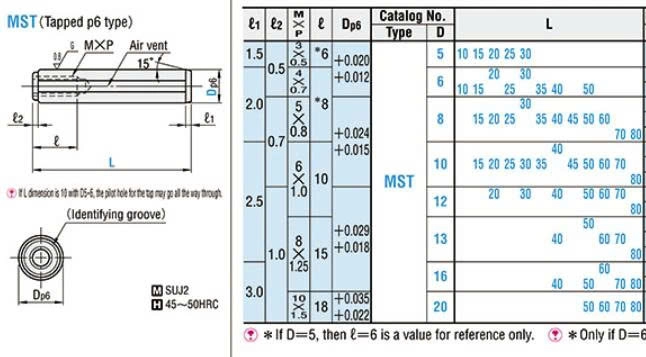

Bản vẽ và thông số chốt  MST

2. Thông số kỹ thuật chốt định vị MST

Tên sản phẩm: Chốt định vị ren trong MST (One End Tapped Dowel Pin)

Model:               MST

Tiêu chuẩn:        JIS

Kiểu lắp:             p6

Vật liệu:              SUJ2

Độ cứng:            45 – 50 HRC

Kiểu ren:            Ren trong MxP

Góc vát đầu:      15°

Lỗ thoát khí:       Có (Air Vent)

3. Đặc điểm nổi bật của chốt định vị MST

• Gia công theo tiêu chuẩn JIS

Chốt MST được sản xuất với độ chính xác cao theo tiêu chuẩn JIS, giúp đảm bảo khả năng lắp ghép ổn định và tương thích với nhiều loại khuôn cũng như đồ gá tiêu chuẩn.

• Thiết kế ren trong tiện lợi

Khác với chốt định vị thông thường, MST có ren trong ở một đầu, cho phép tháo chốt nhanh bằng bu lông mà không cần tác động lực lớn, giảm nguy cơ hư hỏng lỗ lắp.

• Vật liệu SUJ2 chống mài mòn

Sản phẩm được chế tạo từ thép SUJ2 có khả năng chịu tải và chống mài mòn tốt, phù hợp với môi trường làm việc liên tục.

• Có lỗ thoát khí

Thiết kế Air Vent giúp giảm áp suất khi lắp ép, hạn chế hiện tượng kẹt chốt trong quá trình sử dụng.

=> XEM THÊM TẠI: tiêu chuẩn JIS là gì?

4. Ứng dụng của chốt định vị MST

Chốt MST được sử dụng rộng rãi trong nhiều lĩnh vực:

• Khuôn ép nhựa.
• Khuôn dập kim loại.
• Đồ gá gia công.
• Máy CNC.
• Thiết bị tự động hóa.
• Dây chuyền lắp ráp.
• Cơ khí chính xác.

5. Hướng dẫn lựa chọn chốt định vị MST

Việc lựa chọn đúng kích thước sẽ giúp hệ thống lắp ghép đạt độ chính xác và tuổi thọ cao, cần xác định:

• Đường kính chốt (D).
• Chiều dài tổng (L).
• Kích thước ren MxP.
• Dung sai yêu cầu.
• Điều kiện làm việc.
• Vật liệu phù hợp.

Để tăng tuổi thọ của chốt: Các kỹ sư cần lên kế hoạch bảo dưỡng định kỳ và lắp ráp đúng kỹ thuật.

• Làm sạch bề mặt trước khi lắp.
• Không đóng trực tiếp vào đầu ren.
• Kiểm tra độ mòn định kỳ.
• Thay mới khi chốt bị biến dạng hoặc mòn.

6. Câu hỏi thường gặp (FAQ)

Chốt định vị MST dùng để làm gì?

MST được sử dụng để định vị chính xác các chi tiết trong khuôn, đồ gá và thiết bị cơ khí, đồng thời cho phép tháo lắp dễ dàng nhờ ren trong.

Chốt MST khác chốt định vị trơn như thế nào?

Điểm khác biệt lớn nhất là MST có ren trong, giúp tháo chốt thuận tiện khi bảo trì mà không làm hỏng lỗ lắp.

Chốt MST được làm từ vật liệu gì?

Theo tiêu chuẩn, MST sử dụng thép SUJ2, xử lý nhiệt đạt độ cứng 45–50 HRC, đảm bảo khả năng chống mài mòn và độ bền cao.

Dung sai p6 có ý nghĩa gì?

Dung sai p6 tạo kiểu lắp ép chặt, giúp chốt cố định chắc chắn trong lỗ và hạn chế sai lệch vị trí trong quá trình làm việc.

7. Vì sao nên mua chốt định vị MST tại Linhkienkhuon247?

Linhkienkhuon247 chuyên cung cấp các dòng chốt định vị ren trong MST tiêu chuẩn JIS với đầy đủ kích thước và chủng loại.

• Đầy đủ model MST5 đến MST20.
• Đúng tiêu chuẩn JIS.
• Kiểm soát chất lượng nghiêm ngặt.
• Hỗ trợ tư vấn chọn mã theo bản vẽ.
• Giao hàng nhanh trên toàn quốc.
• Hỗ trợ báo giá số lượng lớn cho nhà máy và đơn vị chế tạo khuôn.

Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
