1. Chốt định vị có ren MSTP là gì?

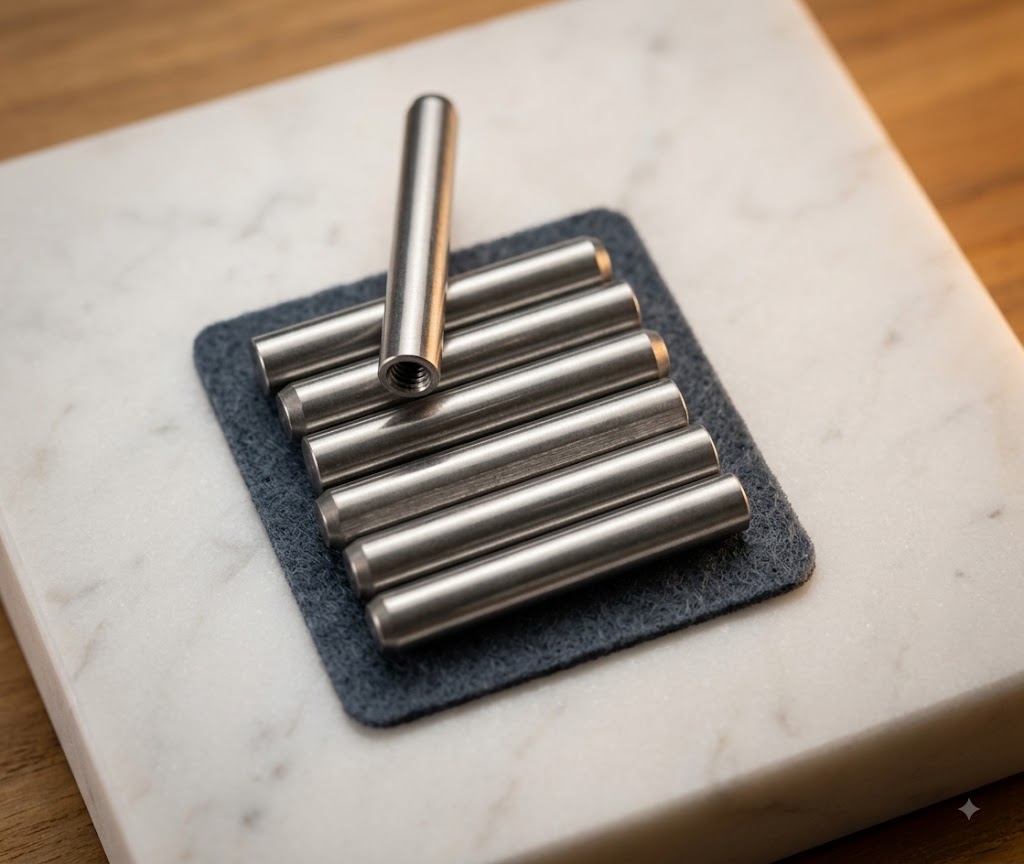

Chốt định vị có ren MSTP là loại dowel pin có lỗ ren (Tapped Precision Type), được sử dụng để định vị chính xác các tấm khuôn, plate và chi tiết cơ khí cần độ lặp lại cao.

Điểm nổi bật của MSTP nằm ở độ chính xác đường kính và độ cứng cao. Theo thông số trong catalogue, chốt sử dụng vật liệu SUJ2, độ cứng khoảng 58 HRC trở lên, đường kính có dung sai +0.005/+0.010 mm.

Phần lỗ ren M×P ở đầu chốt cho phép sử dụng bulông hoặc dụng cụ tháo chốt, giúp việc tháo lắp và bảo trì khuôn thuận tiện hơn.

Cấu tạo chốt định vị MSTP

Chốt MSTP có cấu tạo tương đối đơn giản nhưng mỗi phần đều phục vụ một mục đích kỹ thuật:

- Thân chốt:  Thân trụ được gia công chính xác, đảm nhiệm chức năng định vị giữa các chi tiết lắp ghép.

- Lỗ ren M×P: Lỗ ren nằm bên trong chốt, hỗ trợ tháo chốt bằng bulông hoặc dụng cụ kéo ren mà không cần tác động trực tiếp lên bề mặt chốt.

- Phần đầu bo R: Đầu chốt được bo nhỏ R0.1–0.2, giúp quá trình đưa chốt vào lỗ định vị thuận lợi hơn và hạn chế cạnh sắc.

- Kết cấu thoát khí: Catalogue thể hiện kết cấu Air Vent 15°, giúp hạn chế hiện tượng khí bị giữ lại khi lắp chốt vào lỗ có độ kín cao.

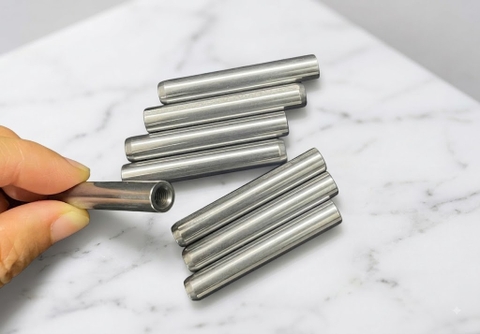

Chốt định vị có ren MSTP

2. Thông số kỹ thuật chốt MSTP

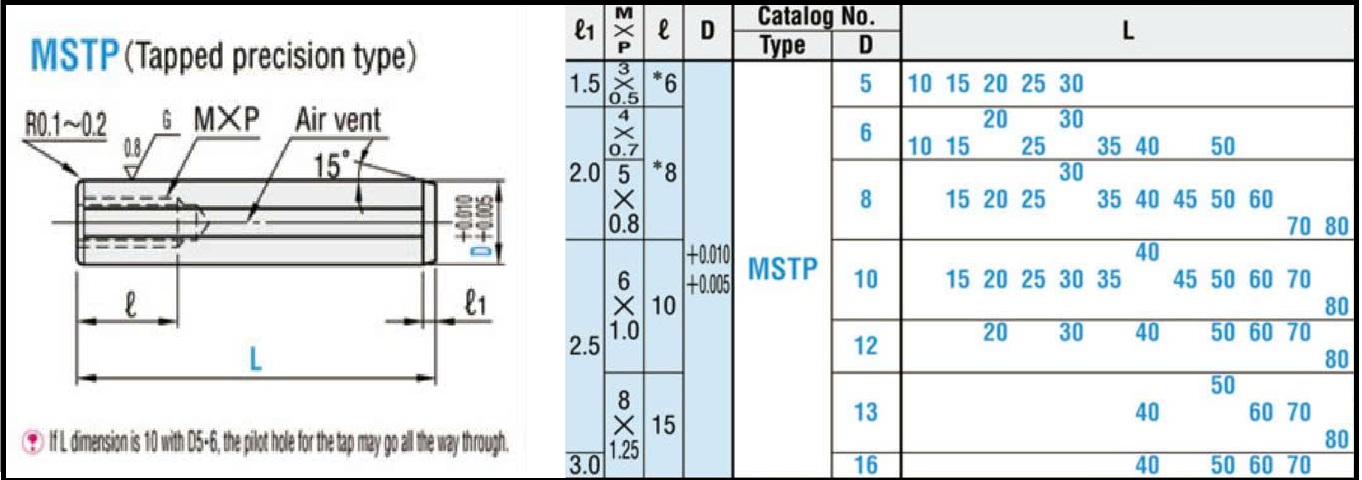

Thông số kỹ thuật của chốt ren MSTP

3. Ưu điểm của chốt định vị có ren MSTP

- Độ chính xác định vị cao: Dung sai đường kính +0.005/+0.010 mm giúp MSTP phù hợp với các cơ cấu yêu cầu kiểm soát vị trí chính xác giữa các plate.

- Độ cứng cao: Vật liệu SUJ2 với độ cứng từ 58 HRC trở lên giúp chốt có khả năng chống mài mòn tốt trong quá trình tháo lắp và vận hành khuôn.

- Tháo chốt dễ dàng: Lỗ ren M×P là ưu điểm quan trọng của MSTP. Khi cần tháo, có thể sử dụng bulông phù hợp để tạo lực kéo chốt ra khỏi lỗ định vị.

- Phù hợp với khuôn cần độ lặp lại cao: MSTP thích hợp cho các bộ khuôn thường xuyên tháo lắp hoặc cần duy trì độ chính xác định vị giữa các lần bảo trì.

4. Khi nào nên chọn MSTP?

Nên ưu tiên MSTP khi:

- Cần độ chính xác định vị cao.

- Khuôn thường xuyên tháo lắp để bảo trì.

- Muốn dễ dàng tháo chốt khỏi lỗ định vị.

- Cần khả năng chống mài mòn tốt.

- Làm việc với cơ cấu có yêu cầu độ lặp lại cao.

=> Nếu chỉ cần chốt định vị tiêu chuẩn và không yêu cầu độ chính xác cao như MSTP, có thể cân nhắc dòng MST p6 để tối ưu chi phí.

 5.  So sánh chốt ren MSTP và MST

=> Chốt ren MSTP phù hợp khi ưu tiên độ chính xác và độ bền.

=> Chốt ren MST phù hợp khi yêu cầu định vị tiêu chuẩn và cần tối ưu chi phí

8. FAQ về chốt định vị MSTP

a. Chốt MSTP được làm bằng vật liệu gì?

Chốt ren MSTP được chế tạo từ SUJ2, với độ cứng từ 58 HRC trở lên theo thông số catalogue.

b. Chốt MSTP có gì khác chốt định vị thông thường?

Chốt MSTP thuộc loại Tapped Precision Type, có dung sai đường kính chặt và được tích hợp lỗ ren để hỗ trợ tháo chốt.

c. Lỗ ren trên MSTP dùng để làm gì?

Lỗ ren dùng để lắp bulông hoặc dụng cụ tháo, tạo lực kéo chốt ra khỏi lỗ định vị khi bảo trì hoặc tháo khuôn.

d. MSTP có những đường kính nào?

Các đường kính thể hiện trong catalogue gồm 5, 6, 8, 10, 12, 13 và 16 mm.

e. Nên chọn MSTP hay MST?

Nếu ưu tiên độ chính xác, độ cứng và khả năng chống mài mòn, nên chọn MSTP. Nếu yêu cầu ở mức tiêu chuẩn p6 và cần tối ưu chi phí, MST là lựa chọn phù hợp hơn.
