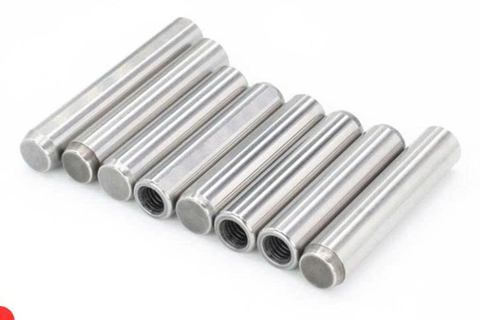

Chốt Định Vị Có Ren MSTP16 - Tải Trọng Lớn

1. Chốt định vị có ren MSTP16 là gì?

Chốt định vị có ren MSTP16 thuộc dòng chốt định vị MSTP dùng để định vị chính xác các plate khuôn, khuôn dập, khuôn ép nhựa, jig và đồ gá. Với đường kính Ø16 mm, vật liệu SUJ2 và độ cứng ≥58 HRC, MSTP16 phù hợp với các cơ cấu cần độ chính xác cao và khả năng chống mài mòn tốt.

Nguyên lý hoạt động:

Chốt ren MSTP16 được lắp vào lỗ định vị trên các tấm khuôn hoặc chi tiết cần ghép chính xác. Đường kính chốt được gia công với dung sai +0.005/+0.010 mm, tạo mối ghép chính xác và hạn chế sai lệch vị trí giữa các chi tiết.

Khi cần tháo chốt, lỗ ren M8 × 1.25 ở đầu chốt cho phép sử dụng bu lông hoặc dụng cụ kéo để tạo lực tháo, hạn chế tác động trực tiếp lên bề mặt chốt.

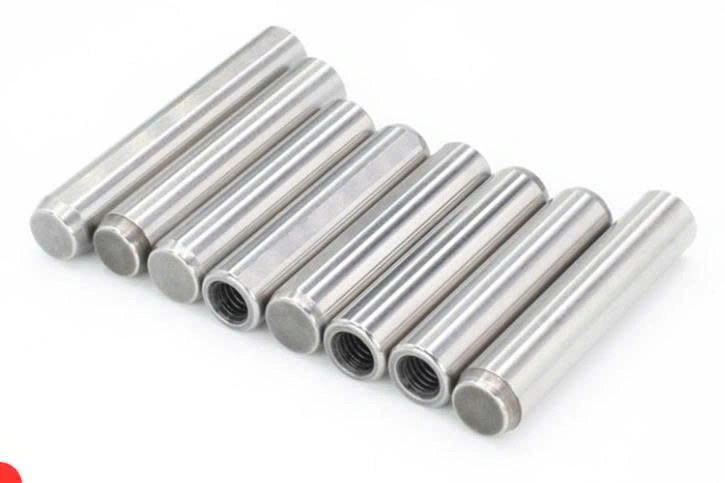

Chốt định vị có ren MSTP

2. Thông số kỹ thuật của chốt định vị ren MSTP16

• Model:  MSTP16
• Loại: Chốt định vị chính xác có ren
  Đường kính: Ø16 mm
  Vật liệu: SUJ2
  Độ cứng: ≥58 HRC
  Dung sai đường kính: +0.005 / +0.010 mm
  Ren: M8 × 1.25
  Tiêu chuẩn: MISUMI

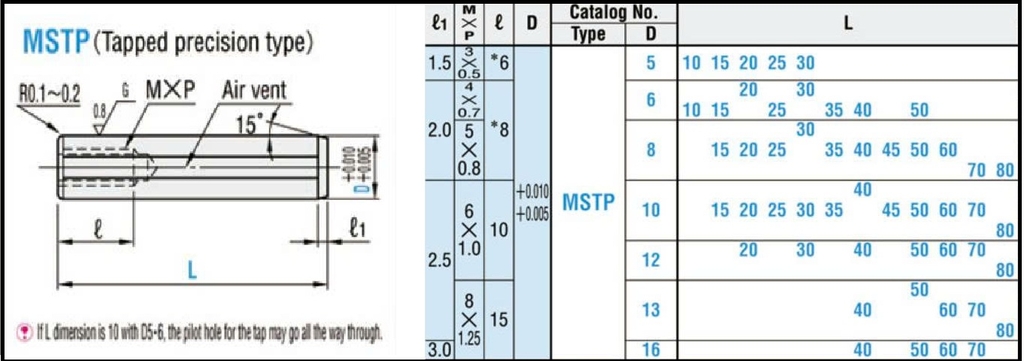

Thông số kỹ thuật chốt ren MSTP

3. Chốt định vị có ren MSTP có cần bảo dưỡng định kỳ không?

Chốt định vị có ren MSTP16 không cần bảo dưỡng định kỳ quá thường xuyên nếu được lắp đặt đúng kỹ thuật và làm việc trong môi trường sạch. Tuy nhiên, nên kiểm tra chốt và lỗ định vị trong mỗi lần bảo dưỡng khuôn để phát hiện sớm dấu hiệu mài mòn hoặc hư hỏng.

• Kiểm tra bề mặt chốt có bị xước, mòn hoặc rỉ sét hay không.
• Vệ sinh bụi kim loại và dầu bẩn trong lỗ định vị.
• Kiểm tra phần ren M8 × 1.25 có bị hư hoặc bám cặn.
• Khi tháo lắp nhiều lần, kiểm tra độ chính xác của chốt và lỗ để tránh phát sinh độ rơ.
• Không dùng lực đóng quá mạnh khi lắp chốt, vì có thể làm ảnh hưởng đến bề mặt định vị.
• Nếu chốt xuất hiện mòn rõ rệt hoặc không còn đảm bảo độ chính xác, nên thay mới thay vì tiếp tục sử dụng.

=> Lưu ý: Chốt MSTP16 là chốt định vị chính xác, vì vậy việc vệ sinh và kiểm tra đúng cách quan trọng hơn việc bôi trơn thường xuyên. Không nên tự ý bôi dầu mỡ nếu thiết kế khuôn hoặc điều kiện lắp ráp không yêu cầu.
