Chốt Định Vị Có Ren MSTP8 - Chất  Lượng

1. Tổng quan chung về chốt ren MSTP8

Chốt định vị có ren MSTP8 thuộc dòng chốt định vị MSTP  dùng để định vị chính xác các plate khuôn, chi tiết máy, jig và đồ gá. Với đường kính Ø8 mm, vật liệu SUJ2 và độ cứng ≥58 HRC, chốt ren MSTP8 phù hợp cho các vị trí cần độ chính xác cao và khả năng chống mài mòn tốt.

Cấu tạo

• Thân chốt dạng trụ tròn chính xác, đường kính Ø8 mm, dung sai +0.005/+0.010 mm.
• Vật liệu chế tạo SUJ2, đã qua xử lý nhiệt đạt độ cứng ≥58 HRC.
• Đầu chốt có lỗ ren trong M5 × 0.8, dùng để tháo lắp bằng bu lông hoặc dụng cụ kéo chốt.
• Bề mặt gia công mịn, tăng khả năng chống mài mòn và đảm bảo độ ổn định khi lắp ghép.
• Nhiều tùy chọn chiều dài, phù hợp với đa dạng thiết kế khuôn và đồ gá.

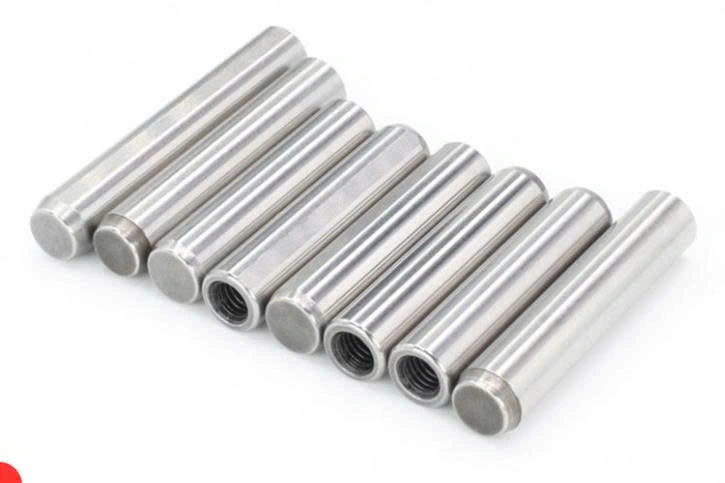

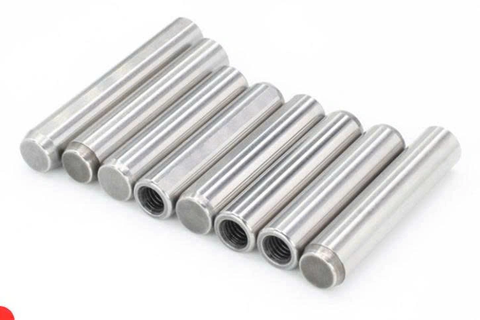

Chốt định vị có ren MSTP

2. Thông số kỹ thuật của chốt định vị ren MSTP8

• Model:  MSTP8
• Loại: Chốt định vị chính xác có ren
  Đường kính: Ø8 mm
  Vật liệu: SUJ2
  Độ cứng: ≥58 HRC
  Dung sai đường kính: +0.005 / +0.010 mm
  Ren: M5 × 0.8
  Chiều dài L: 15 – 80 mm

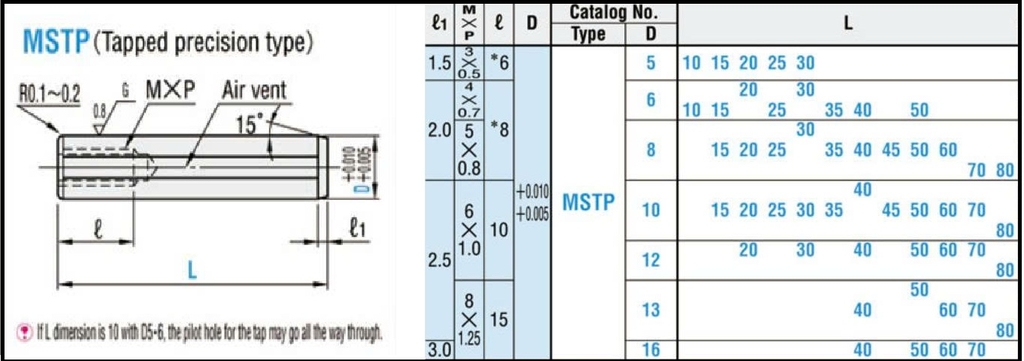

Thông số kỹ thuật chốt ren MSTP

3. Ứng dụng

Chốt định vị ren MSTP8 được sử dụng để định vị các plate khuôn, khuôn dập, khuôn ép nhựa, jig và đồ gá yêu cầu độ chính xác cao. Lỗ ren M5 × 0.8 giúp việc tháo chốt trở nên dễ dàng trong quá trình bảo trì hoặc thay thế.

Linhkienkhuon247.com chuyên cung cấp chốt định vị có ren MSTP8 theo nhiều kích thước chiều dài khác nhau, phù hợp cho cả thiết kế mới và thay thế trong sản xuất.
