Chốt Định Vị Có Ren MSTP13 - Tiêu Chuẩn MISUMI

1. Chốt định vị có ren MSTP13 là gì?

Chốt định vị có ren MSTP13 thuộc dòng chốt định vị MSTP được sử dụng để định vị chính xác các plate khuôn, khuôn dập, khuôn ép nhựa, jig và đồ gá. Với đường kính Ø13 mm, vật liệu SUJ2 và độ cứng ≥58 HRC, MSTP13 phù hợp với các cơ cấu cần độ chính xác cao và khả năng chống mài mòn tốt.

Cấu tạo

• Thân chốt dạng trụ chính xác, đường kính Ø13 mm, dung sai +0.005/+0.010 mm.
• Vật liệu SUJ2, xử lý nhiệt đạt độ cứng ≥58 HRC.
• Lỗ ren trong M8 × 1.25, hỗ trợ tháo chốt bằng bu lông hoặc dụng cụ chuyên dụng.
• Bề mặt được gia công chính xác, đảm bảo độ ổn định khi lắp vào lỗ định vị.
• Thiết kế chắc chắn, phù hợp với các vị trí chịu tải và yêu cầu định vị lặp lại..

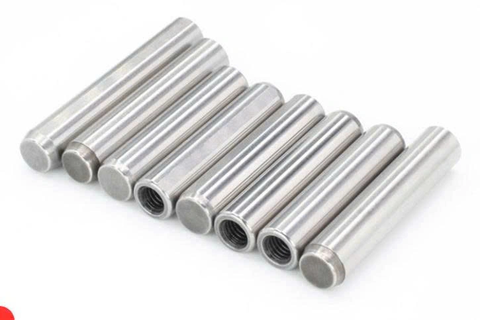

Chốt định vị có ren MSTP

2. Thông số kỹ thuật của chốt định vị ren MSTP13

• Model:  MSTP13
• Loại: Chốt định vị chính xác có ren
  Đường kính: Ø mm
  Vật liệu: SUJ2
  Độ cứng: ≥58 HRC
  Dung sai đường kính: +0.005 / +0.010 mm
  Ren: M6 × 1.0
  Tiêu chuẩn: MISUMI

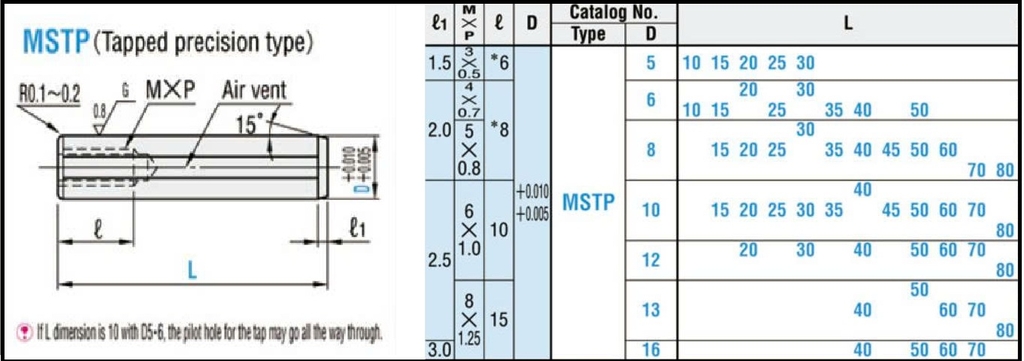

Thông số kỹ thuật chốt ren MSTP

3. Khi nào cần sử dụng chốt ren MSTP13

Chốt định vị có ren MSTP13 phù hợp khi cần định vị chính xác các chi tiết có kích thước lớn, đồng thời yêu cầu khả năng tháo chốt thuận tiện:

• Khuôn dập và khuôn ép nhựa chính xác.
• Jig, đồ gá chịu tải cao.
• Các plate cần định vị lặp lại sau nhiều lần tháo lắp.
• Cơ cấu làm việc với tần suất cao.
• Vị trí cần tháo chốt bằng bu lông M8 × 1.25.
