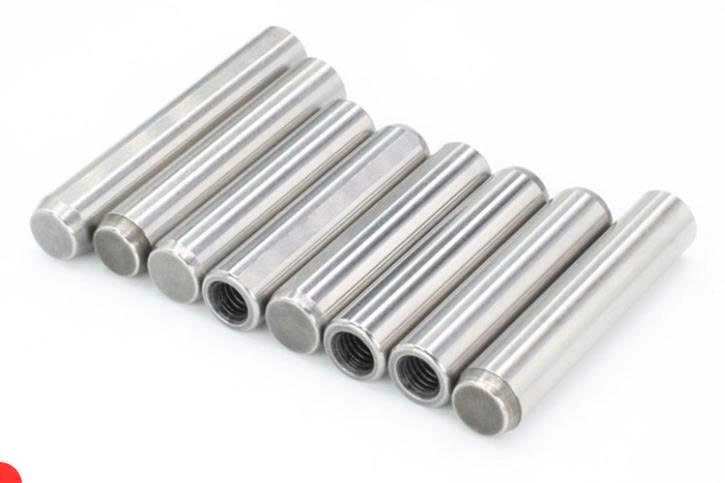

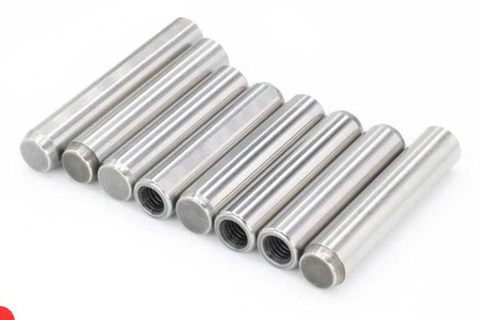

Chốt Định Vị Có Ren MSTP10 - Tiêu Chuẩn

1. Tổng quan chung về chốt ren MSTP10

Chốt định vị có ren MSTP10 thuộc dòng chốt định vị MSTP dùng để định vị chính xác các plate khuôn, chi tiết máy, jig và đồ gá. Với đường kính Ø10 mm, vật liệu SUJ2 và độ cứng ≥58 HRC, chốt MSTP10 phù hợp với các cơ cấu yêu cầu độ chính xác cao, khả năng chống mài mòn và độ ổn định khi làm việc lâu dài.

Cấu tạo

• Thân chốt dạng trụ chính xác, đường kính Ø10 mm, dung sai +0.005/+0.010 mm.
• Vật liệu SUJ2, xử lý nhiệt đạt độ cứng ≥58 HRC.
• Lỗ ren trong M6 × 1.0, hỗ trợ tháo chốt bằng bu lông hoặc dụng cụ chuyên dụng.
• Bề mặt được gia công chính xác, đảm bảo độ ổn định khi lắp vào lỗ định vị.
• Có nhiều lựa chọn chiều dài, thuận tiện cho từng kết cấu khuôn và đồ gá.

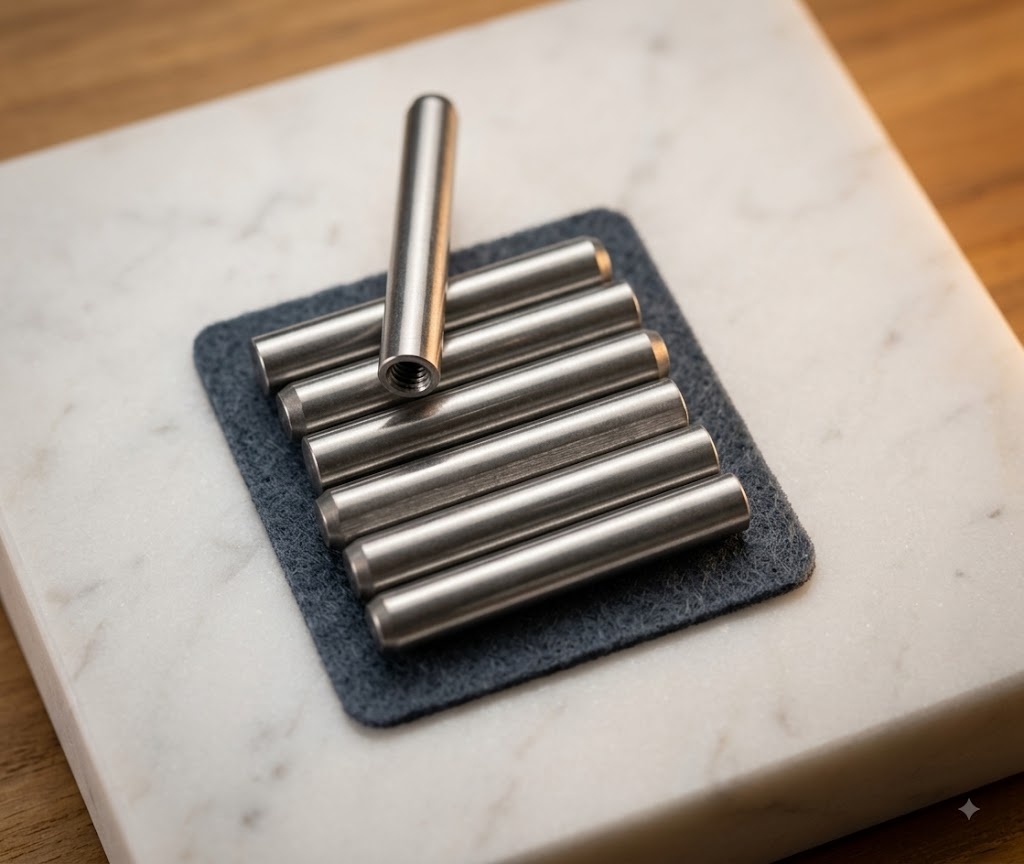

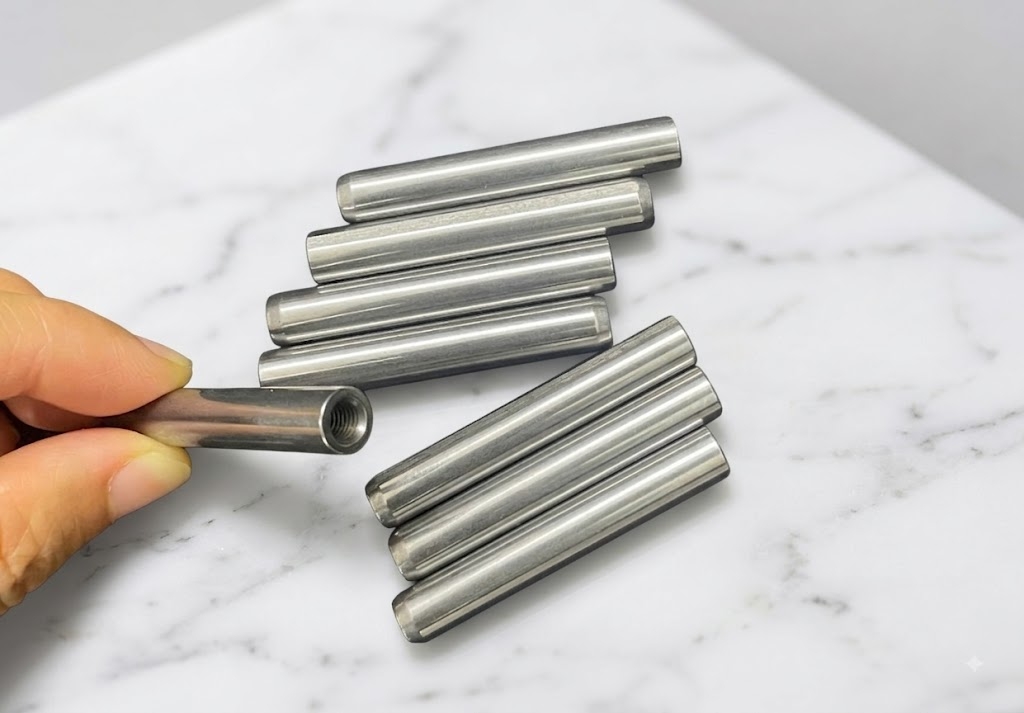

Chốt định vị có ren MSTP

2. Thông số kỹ thuật của chốt định vị ren MSTP10

• Model:  MSTP10
• Loại: Chốt định vị chính xác có ren
  Đường kính: Ø10 mm
  Vật liệu: SUJ2
  Độ cứng: ≥58 HRC
  Dung sai đường kính: +0.005 / +0.010 mm
  Ren: M6 × 1.0
  Chiều dài L: 15 – 80 mm
  Tiêu chuẩn: MISUMI

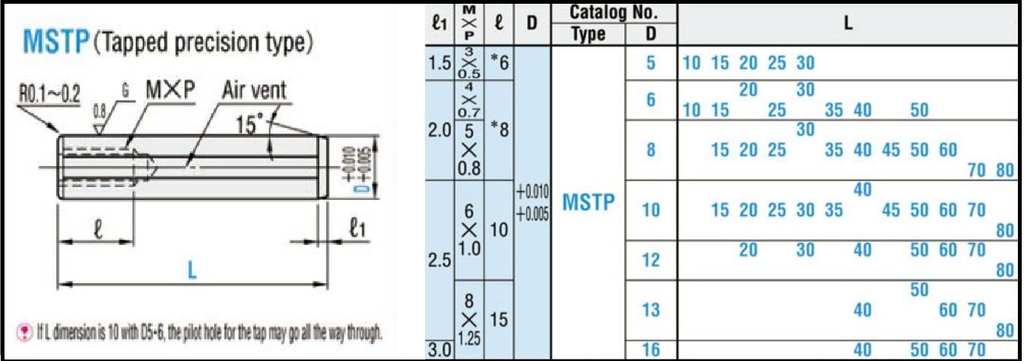

Thông số kỹ thuật chốt ren MSTP

3. Khi nào cần sử dụng chốt định vị ren MSTP10

Chốt ren MSTP10 được sử dụng khi cần định vị chính xác nhưng vẫn phải đảm bảo khả năng tháo lắp dễ dàng trong quá trình bảo trì hoặc thay thế. Cụ thể:

• Khi khuôn hoặc đồ gá cần tháo lắp nhiều lần trong quá trình bảo dưỡng.
• Khi không thể dùng chốt ép cố định do yêu cầu sửa chữa, căn chỉnh thường xuyên.
• Khi cần định vị chính xác nhưng vẫn phải có cơ chế kéo chốt ra bằng bu lông M6.
• Khi thiết kế khuôn dập, khuôn ép nhựa hoặc jig có không gian hạn chế cho thao tác tháo chốt.
• Khi cần tăng độ an toàn trong quá trình tháo lắp, tránh kẹt chốt trong lỗ định vị.
