Lò Xo Gas GSV (Nitrogen Gas Spring) | Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lựa Chọn
Lò xo Gas GSV (Nitrogen Gas Spring GSV) là dòng lò xo khí Nitơ áp suất cao được sử dụng rộng rãi trong khuôn dập kim loại, khuôn liên hoàn, khuôn ô tô và các thiết bị công nghiệp yêu cầu lực đàn hồi lớn. Thay vì sử dụng thép đàn hồi như lò xo khuôn truyền thống, lò xo GSV tạo lực nhờ khí Nitơ được nén trong xi lanh kín, giúp đạt lực đẩy cao hơn, kích thước nhỏ gọn hơn và tuổi thọ làm việc vượt trội.
Hiện nay, dòng lò xo GSV được sử dụng phổ biến trong các hệ thống giữ phôi (Blank Holder), cơ cấu đẩy khuôn và nhiều ứng dụng cần lực ổn định trong suốt hành trình làm việc. Với nhiều cấp lực từ 170 N đến 12.000 N cùng nhiều lựa chọn hành trình, GSV đáp ứng hầu hết yêu cầu của ngành khuôn mẫu hiện đại.
Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, ưu điểm, cách lựa chọn cũng như những lưu ý quan trọng khi sử dụng lò xo khí Nitơ GSV.
1. Lò xo Gas GSV là gì?
Lò xo gas GSV là dòng Nitrogen Gas Spring, hoạt động dựa trên nguyên lý nén khí Nitơ trong một xi lanh kín. Khi ty piston bị ép xuống, thể tích buồng khí giảm, áp suất khí Nitơ tăng lên và tạo ra lực đàn hồi đẩy piston trở lại vị trí ban đầu khi tải trọng được giải phóng.
Khác với lò xo thép truyền thống, lực đàn hồi của Gas Spring được sinh ra từ áp suất khí, nhờ đó có thể tạo ra lực rất lớn trong một không gian lắp đặt nhỏ gọn. Đây là lý do Gas Spring ngày càng được sử dụng để thay thế nhiều cụm lò xo khuôn trong các bộ khuôn hiện đại.
Dòng GSV được thiết kế theo tiêu chuẩn công nghiệp, có thân xi lanh và ty piston bằng thép hợp kim SCM440, bề mặt được xử lý nhằm tăng khả năng chống mài mòn và kéo dài tuổi thọ khi làm việc trong môi trường tải trọng lớn.

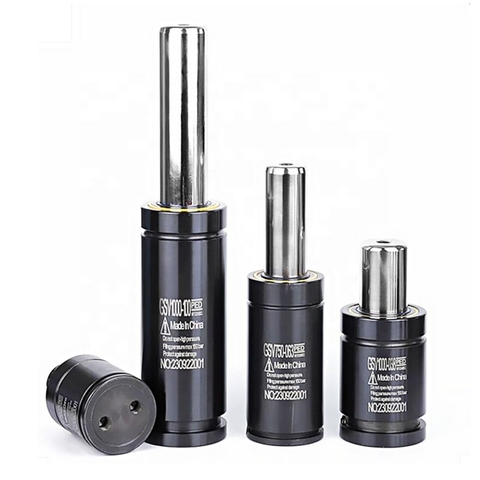

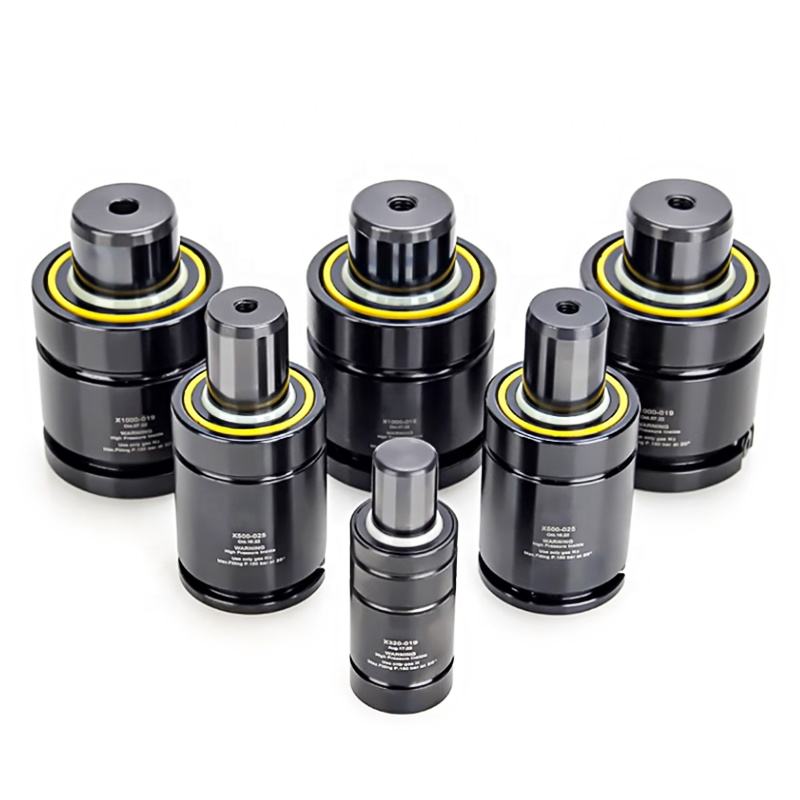

Lò so gas GSV
2. Nguyên lý hoạt động của lò xo khí Nitơ GSV
Mặc dù được gọi là "lò xo", nhưng GSV hoàn toàn không sử dụng dây lò xo bằng thép. Nguồn tạo lực chính là khí Nitơ áp suất cao được nạp sẵn bên trong xi lanh.
Chu trình làm việc diễn ra như sau:
- Khi khuôn đóng, ty piston bị ép vào trong thân xi lanh.
- Thể tích buồng khí giảm, áp suất Nitơ tăng lên.
- Áp suất khí sinh ra lực đẩy ngược lên piston.
- Khi khuôn mở, khí Nitơ giãn nở và đưa piston trở về vị trí ban đầu.

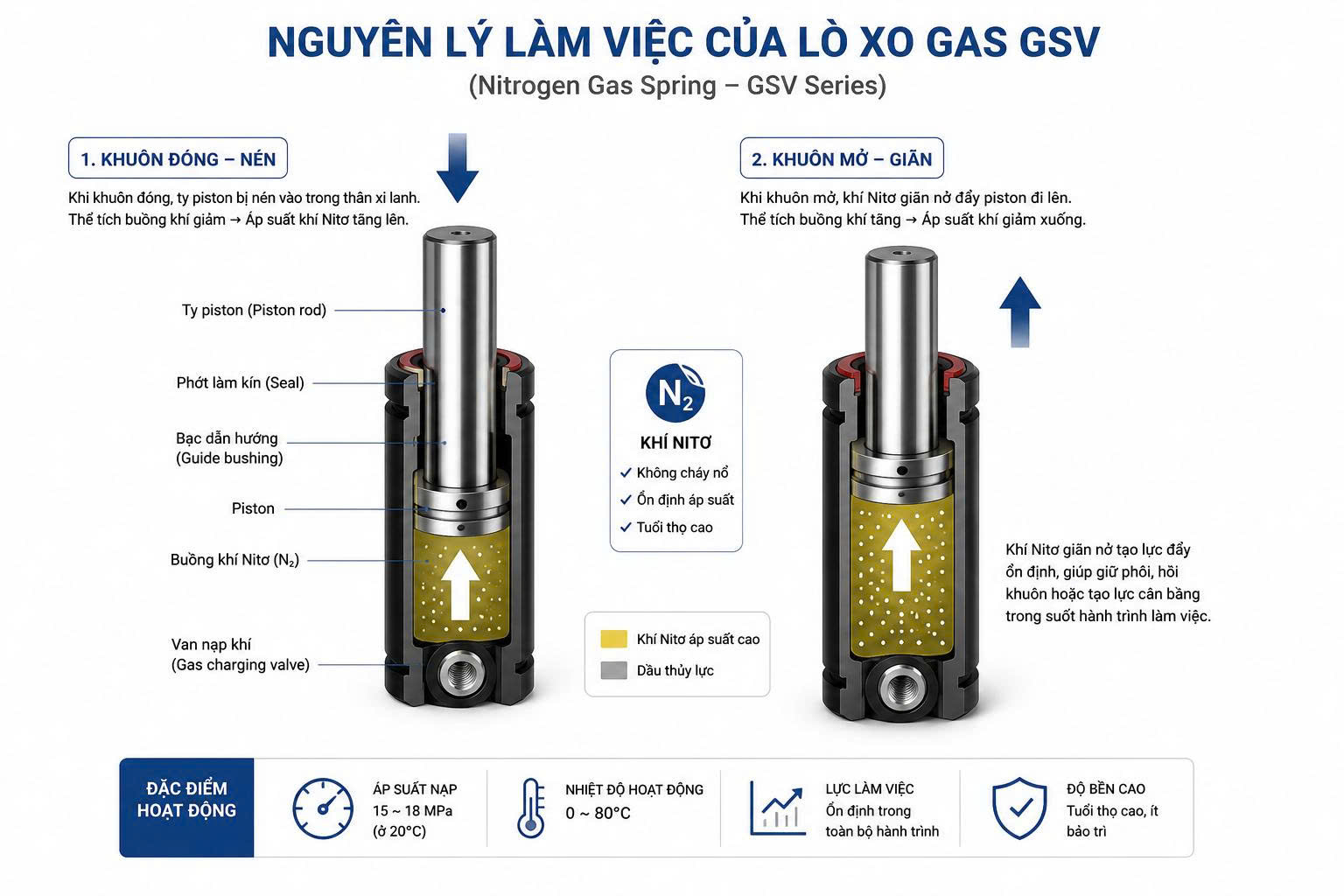

Nguyên lý làm việc của GSV
=> Do khí Nitơ có đặc tính ổn định, không gây oxy hóa và ít chịu ảnh hưởng của nhiệt độ hơn nhiều loại khí khác nên đây là môi chất lý tưởng cho các Gas Spring công nghiệp.
Lò xo Gas GSV chỉ được phép làm việc trong phạm vi hành trình (Stroke) do nhà sản xuất quy định. Việc ép vượt hành trình có thể làm hỏng bạc giảm áp (Relief Bushing), gây rò rỉ khí Nitơ và giảm tuổi thọ sản phẩm.
3. Cấu tạo của lò xo Gas GSV
Lò xo khí Nitơ GSV gồm nhiều chi tiết cơ khí chính xác làm việc dưới áp suất rất cao. Mỗi bộ phận đều có vai trò quan trọng trong việc đảm bảo lực đẩy, độ kín và tuổi thọ của sản phẩm.
- Thân xi lanh (Cylinder Body)
Thân xi lanh được chế tạo từ thép hợp kim SCM440, có độ bền cơ học cao và khả năng chịu áp suất lớn. Bề mặt được xử lý Black Oxide nhằm tăng khả năng chống gỉ và bảo vệ trong môi trường công nghiệp.
- Ty piston (Piston Rod)
Ty piston cũng được chế tạo từ SCM440 nhưng được xử lý thấm Nitơ (Nitriding) để đạt độ cứng bề mặt khoảng 600 HV trở lên. Nhờ vậy, ty có khả năng chống mài mòn, chống trầy xước và duy trì độ chính xác trong suốt hàng triệu chu kỳ làm việc.
- Piston
Piston là bộ phận trực tiếp chịu áp lực của khí Nitơ và truyền lực ra ngoài thông qua ty piston. Độ kín của piston quyết định hiệu suất và tuổi thọ của toàn bộ Gas Spring.
- Hệ thống làm kín (Seal)
Các phớt làm kín được thiết kế để giữ áp suất Nitơ ổn định bên trong xi lanh, đồng thời ngăn bụi bẩn và tạp chất xâm nhập vào cơ cấu làm việc.
- Van nạp khí
Một số model GSV hỗ trợ nạp lại khí Nitơ hoặc kết nối hệ thống piping. Việc nạp khí phải được thực hiện bằng thiết bị chuyên dụng và theo đúng áp suất quy định của nhà sản xuất.

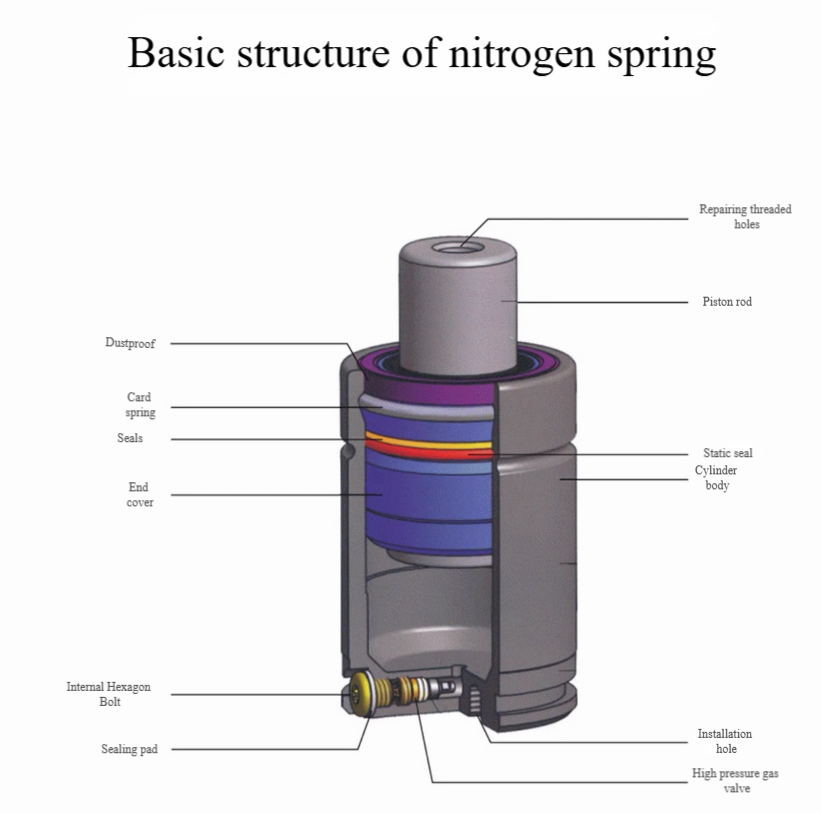

Cấu tạo GSV
4. Thông số kỹ thuật của dòng GSV
| Thông số | Giá trị |
|---|---|
| Loại sản phẩm | Nitrogen Gas Spring |
| Môi chất | Khí Nitơ áp suất cao |
| Vật liệu thân | SCM440 |
| Vật liệu ty piston | SCM440 |
| Độ cứng bề mặt ty | Khoảng 600 HV |
| Xử lý bề mặt ty | Nitriding |
| Áp suất nạp tiêu chuẩn | 15 MPa hoặc 18 MPa (tùy model) |
| Mức lực | 170 N đến 12.000 N |
| Ứng dụng | Khuôn dập, khuôn ô tô, khuôn liên hoàn, máy công nghiệp |

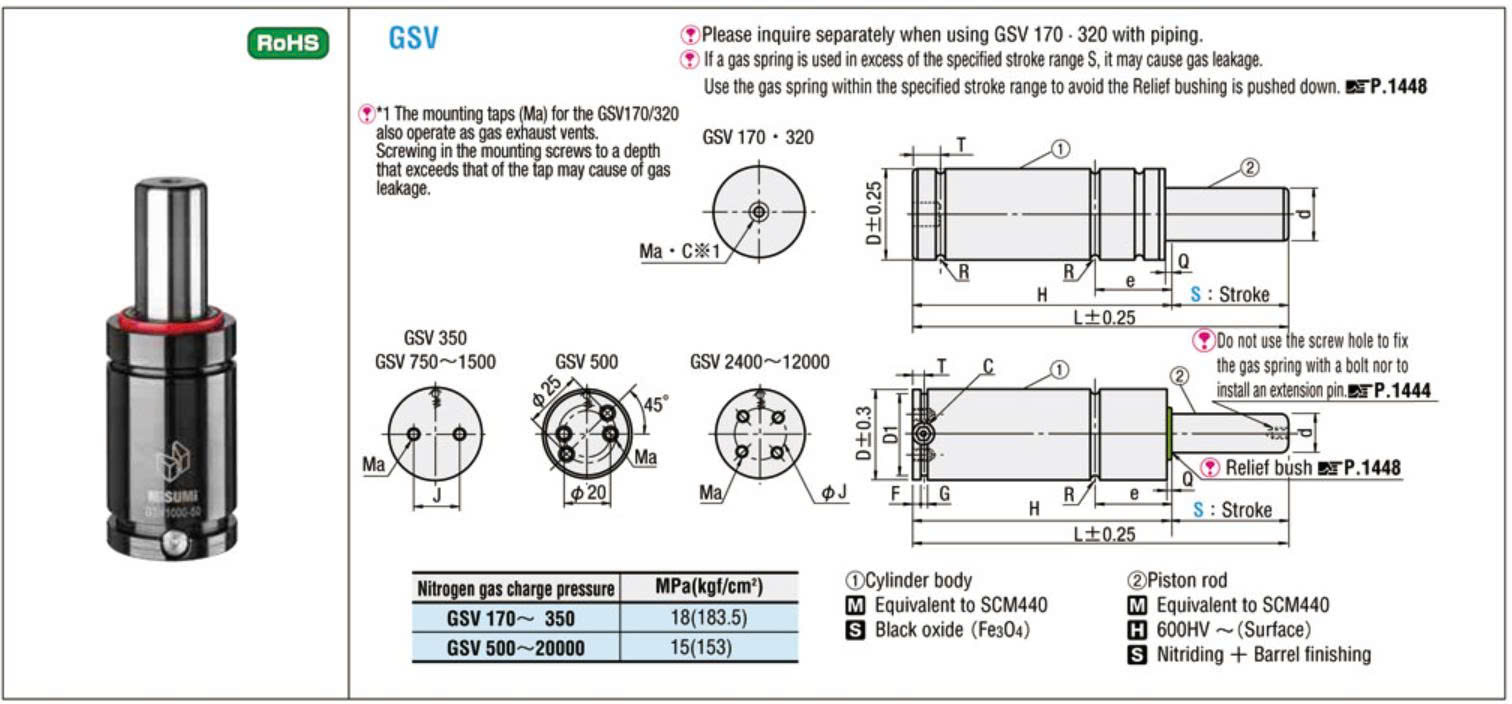

Bãn vẽ của lò xo gas GSV
5. Vì sao lò xo Gas GSV được sử dụng ngày càng nhiều?
Sự phát triển của ngành khuôn mẫu hiện đại đặt ra yêu cầu về lực ép lớn hơn, độ chính xác cao hơn và tuổi thọ lâu hơn. Đây là những yếu tố mà lò xo thép truyền thống khó đáp ứng khi kích thước khuôn ngày càng nhỏ gọn.
Gas Spring GSV mang lại nhiều lợi ích:
- Tạo lực rất lớn trong không gian lắp đặt nhỏ.
- Lực làm việc ổn định trong toàn bộ hành trình.
- Giảm số lượng lò xo cần sử dụng.
- Giảm chiều cao tổng thể của bộ khuôn.
- Tuổi thọ cao khi vận hành đúng kỹ thuật.
- Ít phải bảo dưỡng định kỳ.
- Phù hợp với dây chuyền dập tốc độ cao.
Lưu ý khi sử dụng GSV
- Không ép vượt quá hành trình cho phép.
- Không sử dụng lỗ ren đầu ty để bắt bulông chịu lực.
- Không vặn vít quá sâu vào lỗ lắp ở đáy vì có thể gây rò khí Nitơ.
- Kiểm tra hành trình định kỳ.
- Lắp đúng phương vuông góc với bề mặt khuôn.
6. Ứng dụng của lò xo Gas GSV
Lò xo gas GSV có rất nhiều ưu điểm nên được sử dụng rất rộng rãi trong ngành cơ khí như:
- Khuôn dập liên hoàn.
- Khuôn dập nguội.
- Khuôn dập ô tô.
- Khuôn vuốt.
- Hệ thống giữ phôi.
- Thiết bị tự động hóa.
- Máy ép công nghiệp.
7. So sánh giữa lò xo gas với lò xo khuôn
| Lò xo Gas GSV | Lò xo khuôn |
|---|---|
| Lực rất lớn | Lực nhỏ hơn |
| Kích thước nhỏ gọn | Cần nhiều lò xo |
| Lực ổn định | Lực thay đổi theo độ nén |
| Tuổi thọ cao | Phụ thuộc chu kỳ làm việc |
| Giảm chiều cao khuôn | Chiếm nhiều không gian |
=> Theo bảng so sánh thì việc sử dụng lò xo gas cải thiện được rất nhiều, nhưng chi phí đầu tư khá cao.
=> Tìm hiểu thêm về: lò xo khuôn là gì?
8. Câu hỏi thường gặp khi sử dụng GSV
- Gas Spring GSV có nạp lại khí được không?
Một số model hỗ trợ nạp khí hoặc kết nối hệ thống piping. Việc nạp khí cần thực hiện đúng quy trình và đúng áp suất theo khuyến nghị của nhà sản xuất.
- Lò xo Gas có cần bảo dưỡng không?
Có. Nên kiểm tra tình trạng phớt, hành trình và dấu hiệu rò khí định kỳ để đảm bảo tuổi thọ và an toàn khi vận hành.
- Có thể thay lò xo khuôn bằng GSV không?
Có. Trong nhiều ứng dụng khuôn dập, Gas Spring GSV được lựa chọn để thay thế lò xo khuôn nhằm tăng lực ép, giảm chiều cao khuôn và nâng cao tuổi thọ.
9. Linhkienkhuon247 cung cấp lò xo Gas GSV
Chúng tôi cung cấp đầy đủ các model GSV với nhiều mức tải trọng và hành trình khác nhau, hỗ trợ tư vấn lựa chọn theo bản vẽ khuôn, lực yêu cầu và không gian lắp đặt. Đội ngũ kỹ thuật sẵn sàng hỗ trợ tra cứu mã sản phẩm, lựa chọn model tương đương và giải đáp các vấn đề kỹ thuật trong quá trình sử dụng.
Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
