Bộ Dẫn Hướng Bi PMSH – High Rigidity Ball Guide Post Set Tiêu Chuẩn MISUMI Cho Khuôn Dập Chính Xác
1. Bộ dẫn hướng bi PMSH là gì?
Bộ dẫn hướng bi PMSH (High Rigidity Ball Guide Post Set) là cụm dẫn hướng độ cứng cao được phát triển theo tiêu chuẩn MISUMI, chuyên dùng trong các khuôn dập chính xác, khuôn dập tốc độ cao và khuôn yêu cầu độ lặp lại lớn. Khác với bộ dẫn hướng sử dụng bạc trượt truyền thống, PMSH ứng dụng hệ thống bi tuần hoàn (Ball Guide) giúp giảm ma sát, tăng độ cứng và cải thiện độ chính xác khi khuôn đóng mở.
Trong quá trình sản xuất, bộ dẫn hướng đóng vai trò định vị chính xác giữa nửa khuôn trên và nửa khuôn dưới. Chỉ cần sai lệch vài phần trăm milimet cũng có thể làm giảm tuổi thọ chày, cối hoặc ảnh hưởng trực tiếp đến chất lượng sản phẩm. Vì vậy, đối với các khuôn có tốc độ làm việc cao hoặc yêu cầu dung sai nghiêm ngặt, bộ dẫn hướng bi PMSH là giải pháp được nhiều nhà chế tạo khuôn lựa chọn.
Một ưu điểm nổi bật của PMSH là thiết kế Movable Stopper (chốt chặn di động) giúp giữ cụm bi bên trong bạc dẫn khi tháo rời bộ dẫn hướng, hỗ trợ bảo trì thuận tiện và hạn chế thất lạc bi.

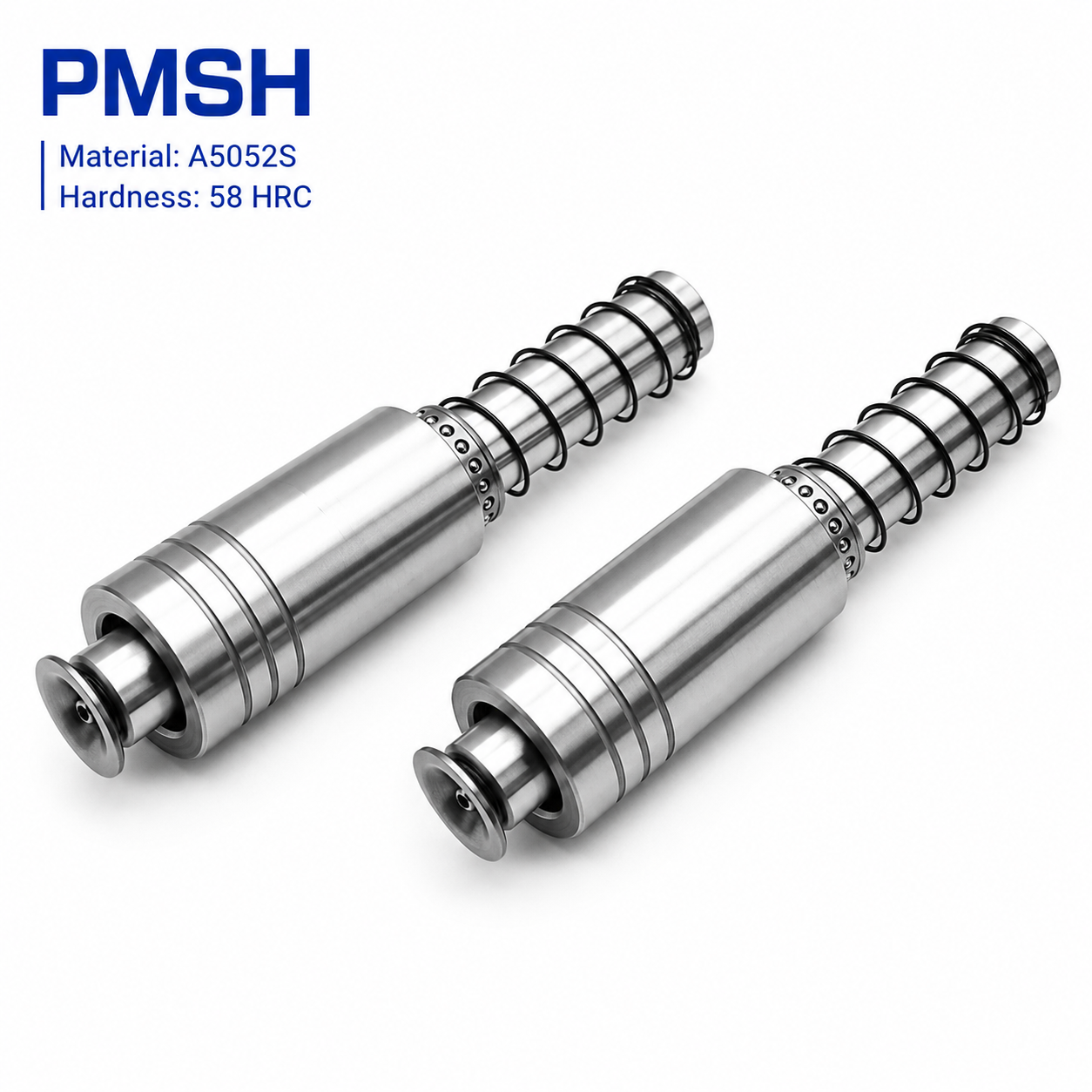

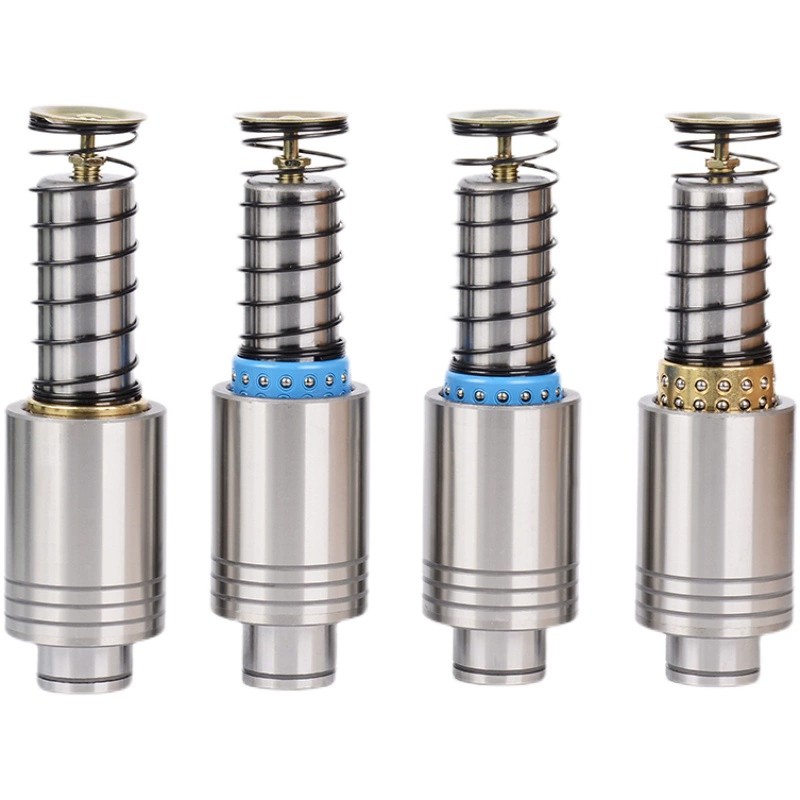

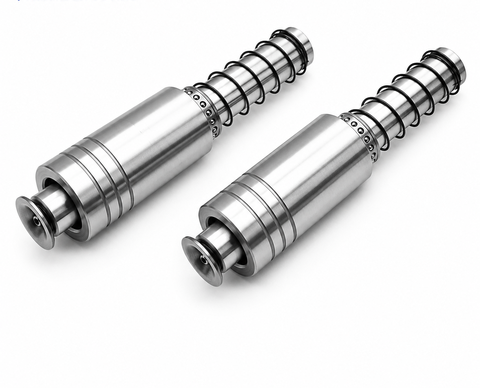

Bộ dẫn hướng PMSH
2. Thông số kỹ thuật bộ dẫn hướng PMSH
Thông số chi tiết của bộ dẫn hướng PMSH
|
Thông số |
Giá trị |
|---|---|
|
Model |
PMSH |
|
Tiêu chuẩn |
MISUMI |
|
Loại sản phẩm |
High Rigidity Ball Guide Post Set |
|
Kiểu chặn |
Movable Stopper |
|
Kiểu dẫn hướng |
Ball Guide (dẫn hướng bi) |
|
Đường kính trụ |
Theo từng model (20, 25, 28, 32, 38, 45, 60...) |
|
Chiều dài trụ |
Nhiều lựa chọn theo catalog |
|
Bề mặt |
Mài chính xác |
|
Ứng dụng |
Khuôn dập, khuôn chính xác, khuôn tốc độ cao |
Thông số chi tiết của bộ dẫn hướng PMSH
3. Cấu tạo của bộ dẫn hướng PMSH
Bộ dẫn hướng PMSH là một cụm lắp ráp hoàn chỉnh gồm nhiều chi tiết làm việc đồng bộ nhằm đạt độ chính xác và độ cứng cao.
trục dẫn hướng(Guide Post)
Trụ dẫn hướng là bộ phận chịu tải chính của hệ thống. Chi tiết này được gia công với độ chính xác cao, bề mặt được mài tinh nhằm tạo điều kiện cho các viên bi lăn ổn định trong quá trình chuyển động.
Bạc dẫn bi (Ball Guide Bush)
Bạc dẫn có nhiệm vụ dẫn hướng cho trụ và chứa cụm bi tuần hoàn. Thiết kế chính xác giúp phân bố tải đều trên toàn bộ bề mặt tiếp xúc, hạn chế mài mòn cục bộ.
Cụm bi tuần hoàn (Ball Cage)
Các viên bi thép được bố trí đều quanh trụ dẫn và chuyển động theo quỹ đạo tuần hoàn. Đây là thành phần quan trọng tạo nên khả năng dẫn hướng chính xác và giảm ma sát của PMSH.
Chốt chặn di động (Movable Stopper)
Movable Stopper giúp giữ cụm bi bên trong bạc dẫn khi tháo rời bộ dẫn hướng. Thiết kế này giúp quá trình bảo trì, vệ sinh hoặc thay thế linh kiện diễn ra nhanh chóng và an toàn hơn.
Lò xo hồi
Lò xo được tích hợp trong cơ cấu chặn nhằm đảm bảo Stopper hoạt động ổn định và luôn giữ đúng vị trí trong quá trình vận hành.
4. Nguyên lý hoạt động của PMSH
Khi khuôn đóng, trụ dẫn di chuyển vào bên trong bạc dẫn. Thay vì tiếp xúc trực tiếp như bộ dẫn hướng trượt, các viên bi sẽ lăn giữa trụ và bạc dẫn.
=> Nhờ cơ chế ma sát lăn, lực cản chuyển động giảm đáng kể, đồng thời tải trọng được phân bố đều trên nhiều viên bi. Điều này giúp bộ dẫn hướng hoạt động êm hơn, giảm sinh nhiệt và duy trì độ chính xác trong thời gian dài.
Khi khuôn mở, cụm bi tiếp tục chuyển động tuần hoàn trong bạc dẫn, chuẩn bị cho chu kỳ làm việc tiếp.
Cơ cấu Movable Stopper là gì?
Movable Stopper là một trong những đặc điểm nhận biết của dòng PMSH.
Cơ cấu này có các chức năng:
- Giữ cụm bi khi tháo bộ dẫn hướng.
- Hạn chế bi rơi khỏi bạc dẫn.
- Giúp tháo lắp và bảo trì dễ dàng.
- Giảm thời gian bảo dưỡng khuôn.
- Bảo vệ cụm bi khỏi va đập trong quá trình thao tác.
=> Đối với các nhà máy có lịch bảo trì khuôn định kỳ, Movable Stopper giúp tiết kiệm đáng kể thời gian tháo lắp và giảm nguy cơ mất mát linh kiện.
5. Ưu điểm nổi bật của bộ dẫn hướng PMSH
Độ cứng cao
Thiết kế High Rigidity giúp bộ dẫn hướng chịu tải tốt hơn, giảm biến dạng khi khuôn làm việc với lực lớn.
Ma sát thấp
Nhờ sử dụng hệ thống bi tuần hoàn, PMSH có hệ số ma sát thấp hơn đáng kể so với bộ dẫn hướng bạc trượt truyền thống.
Độ chính xác cao
Chuyển động lăn giúp duy trì độ đồng tâm giữa trụ và bạc dẫn, đảm bảo độ lặp lại trong từng chu kỳ dập.
Hoạt động ổn định ở tốc độ cao
Bộ PMSH phù hợp với các dây chuyền dập tốc độ cao, nơi yêu cầu chuyển động nhanh nhưng vẫn giữ được độ chính xác.
Tuổi thọ dài
Ma sát thấp đồng nghĩa với mài mòn ít hơn, giúp kéo dài tuổi thọ của cả trụ dẫn, bạc dẫn và các chi tiết khuôn liên quan.
Bảo trì thuận tiện
Movable Stopper giúp quá trình vệ sinh và thay thế linh kiện nhanh hơn, giảm thời gian dừng máy.
6. Ứng dụng của bộ dẫn hướng PMSH
Bộ dẫn hướng bi PMSH được sử dụng trong nhiều lĩnh vực như: Khuôn dập liên hoàn (Progressive Die), Khuôn dập tốc độ cao, Khuôn điện tử, Khuôn sản xuất linh kiện ô tô, Khuôn động cơ, Khuôn sản xuất đầu nối (Connector), Khuôn gia công chính xác, Thiết bị tự động hóa.
Khi nào nên sử dụng PMSH?
-> Khuôn yêu cầu độ chính xác cao.
-> Máy dập làm việc liên tục với tốc độ lớn.
-> Muốn giảm ma sát và tăng tuổi thọ khuôn.
-> Cần bảo trì bộ dẫn hướng thường xuyên.
-> Yêu cầu độ cứng dẫn hướng cao hơn bộ dẫn hướng thông thường.

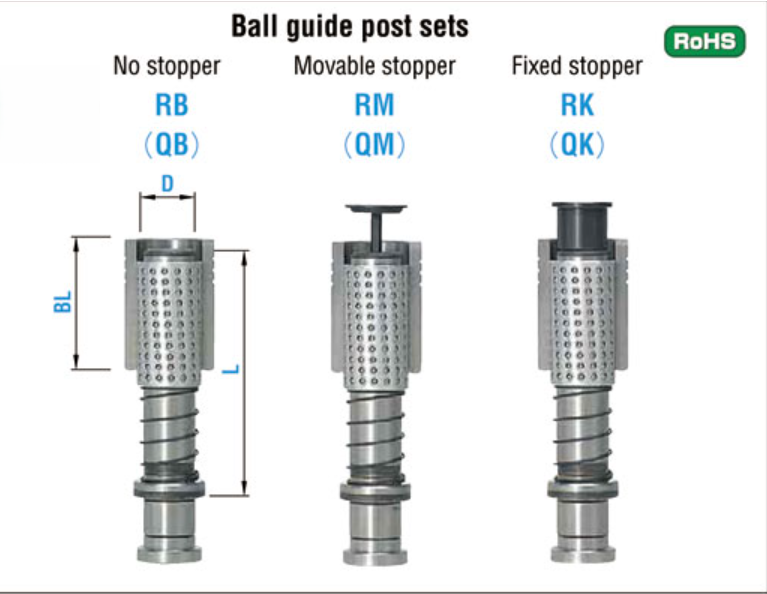

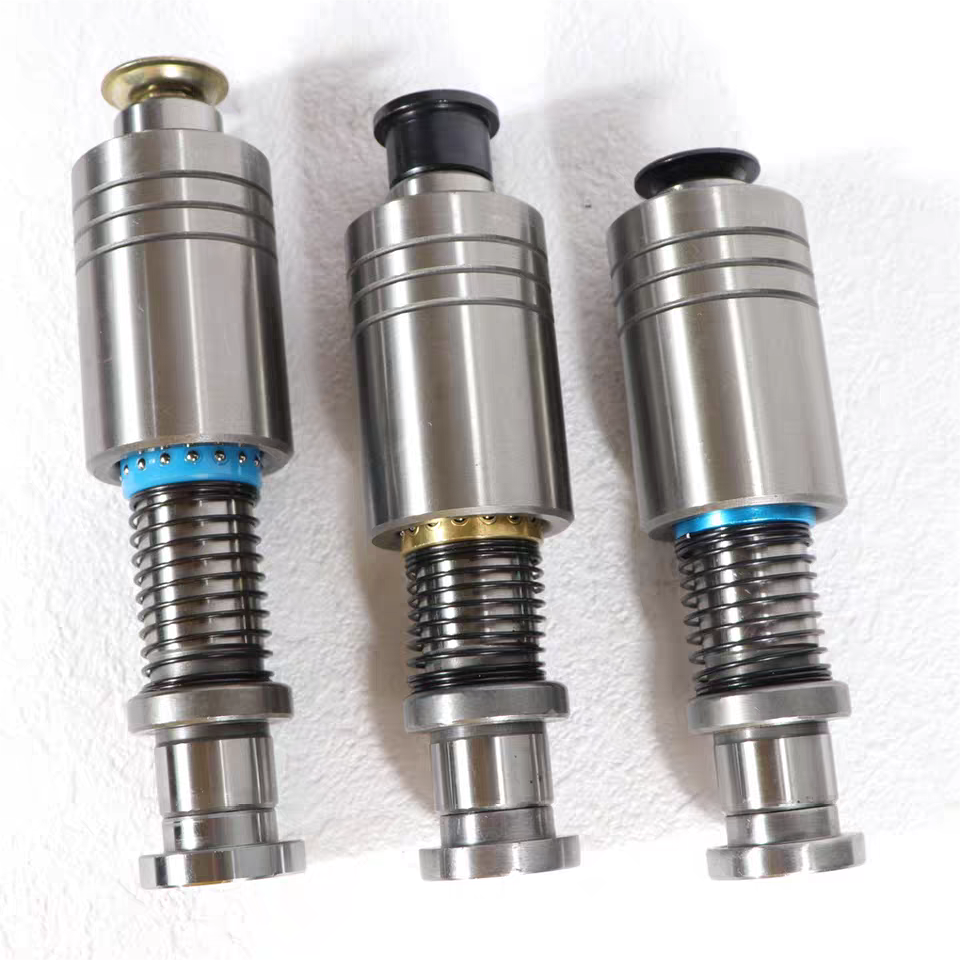

7. So sánh PMSH với PBSH và PKSH

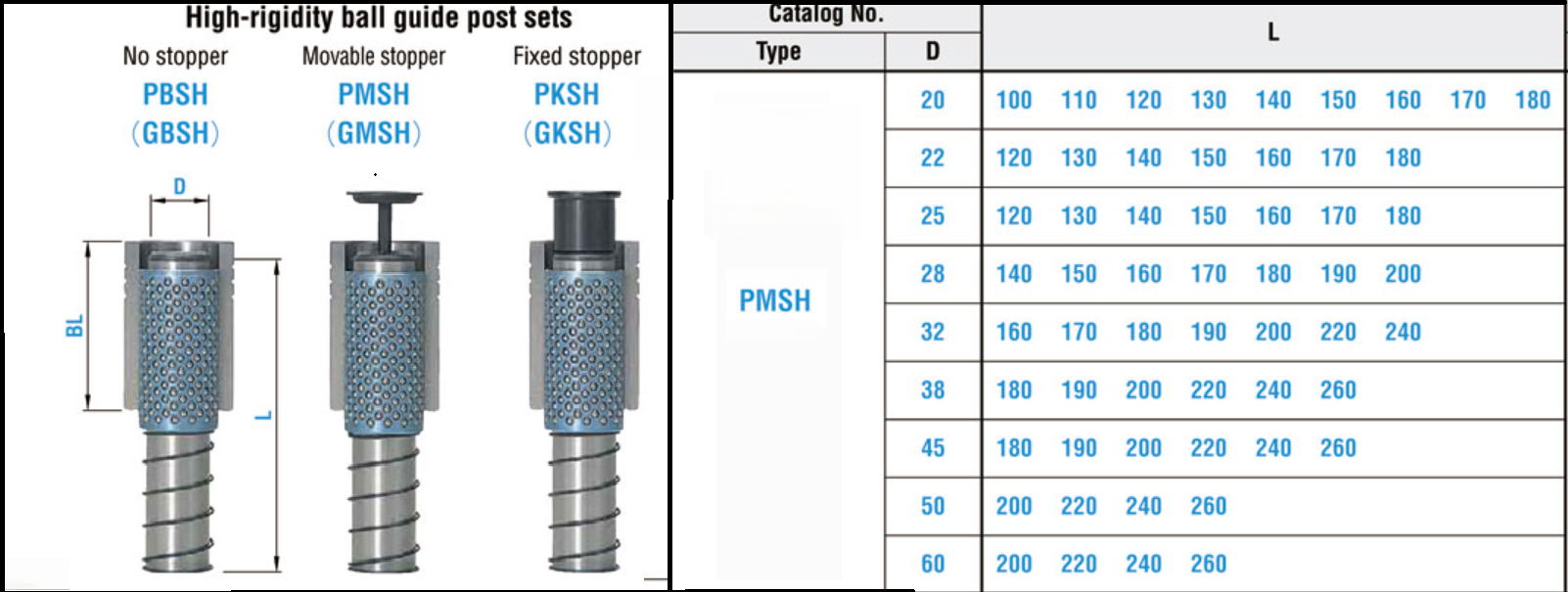

| Tiêu chí | PBSH | PMSH | PKSH |
|---|---|---|---|
| Kiểu chặn | Không có | Chặn di động | Chặn cố định |
| Bảo trì | Trung bình | Thuận tiện | Thuận tiện |
| Giữ cụm bi khi tháo | Không | Có | Có |
| Ứng dụng | Khuôn tiêu chuẩn | Khuôn cần bảo trì định kỳ | Khuôn làm việc ổn định lâu dài |
Lưu ý: Cả ba dòng đều thuộc nhóm High Rigidity Ball Guide Post Set của MISUMI. Điểm khác nhau chủ yếu nằm ở thiết kế cơ cấu chặn (Stopper) và yêu cầu sử dụng của từng loại khuôn.
8. Hướng dẫn lựa chọn, lắp đặt và bảo trì bộ dẫn hướng PMSH
Khi lựa chọn bộ dẫn hướng PMSH, cần xem xét các yếu tố sau:-
- Đường kính trụ dẫn phù hợp với kích thước khuôn.
- Chiều dài trụ đáp ứng hành trình làm việc.
- Không gian lắp đặt trong bộ khuôn.
- Tải trọng và tốc độ vận hành của máy dập.
- Điều kiện bảo trì và thay thế linh kiện.
=> Việc lựa chọn đúng model giúp nâng cao độ chính xác, giảm mài mòn và kéo dài tuổi thọ của toàn bộ hệ thống khuôn.
Để bộ dẫn hướng PMSH hoạt động ổn định, nên:-
- Gia công lỗ lắp theo đúng dung sai của nhà sản xuất.
- Lắp trụ và bạc đồng tâm.
- Tránh va đập mạnh vào cụm bi.
- Bôi trơn theo khuyến nghị của nhà sản xuất.
- Kiểm tra định kỳ độ mòn của trụ và bạc dẫn.
- Vệ sinh cụm bi khi bảo dưỡng khuôn.
9. Vì sao nên chọn bộ dẫn hướng PMSH tại Sun Việt?
Sun Việt cung cấp đầy đủ các model PMSH theo tiêu chuẩn MISUMI, đáp ứng nhu cầu của các đơn vị chế tạo khuôn và doanh nghiệp sản xuất cơ khí.
Chúng tôi hỗ trợ:
-
- Tư vấn lựa chọn model theo bản vẽ khuôn.
- Cung cấp đầy đủ kích thước tiêu chuẩn.
- Hỗ trợ đối chiếu mã tương đương.
- Giao hàng nhanh trên toàn quốc.
- Tư vấn kỹ thuật trước và sau bán hàng.
10. Câu hỏi thường gặp khi sử dụng PMSH
a. Bộ dẫn hướng PMSH khác bộ dẫn hướng bạc trượt ở điểm nào?
Bộ PMSH sử dụng hệ thống bi tuần hoàn nên ma sát thấp hơn, độ chính xác cao hơn và phù hợp với các khuôn làm việc ở tốc độ cao.
b. Movable Stopper có bắt buộc phải có không?
Không phải mọi bộ dẫn hướng đều có Movable Stopper. Đây là đặc điểm của dòng PMSH, giúp giữ cụm bi khi tháo rời và hỗ trợ bảo trì thuận tiện.
c. Bộ dẫn hướng PMSH có phù hợp với khuôn dập tốc độ cao không?
Bộ dẫn hướng PMSH được thiết kế cho các ứng dụng yêu cầu độ cứng cao, ma sát thấp và độ chính xác lặp lại tốt, rất phù hợp với khuôn dập tốc độ cao.
d. Bộ dẫn hướng PMSH có cần bôi trơn không?
Việc bôi trơn và bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất sẽ giúp tăng tuổi thọ của cụm dẫn hướng và duy trì hiệu suất làm việc.
