Bạc dẫn hướng thẳng GGBP: đối chiếu lòng bạc và chiều dài
Catalogue MISUMI liệt kê GGBP là bạc dẫn hướng thẳng thuộc nhóm bronze. Tên nhóm trong catalogue không thay cho chứng từ vật liệu của hàng đặt mua.
Không nhầm chiều dài bạc với chiều dài dẫn

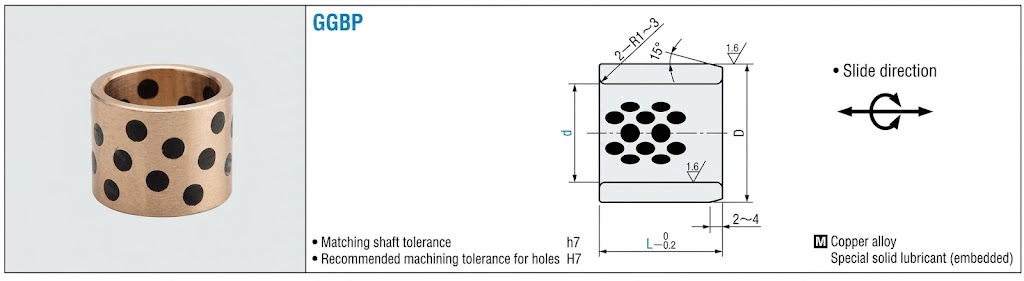

| Mục | Cần đối chiếu |
|---|---|
| Lòng bạc | Kích thước, dung sai và bề mặt làm việc theo bản vẽ. |
| Chiều dài | Chiều dài toàn bạc và vùng trục thực sự đi qua. |
| Vị trí giữ | Lỗ nhận bạc và chi tiết chặn nếu thiết kế có. |

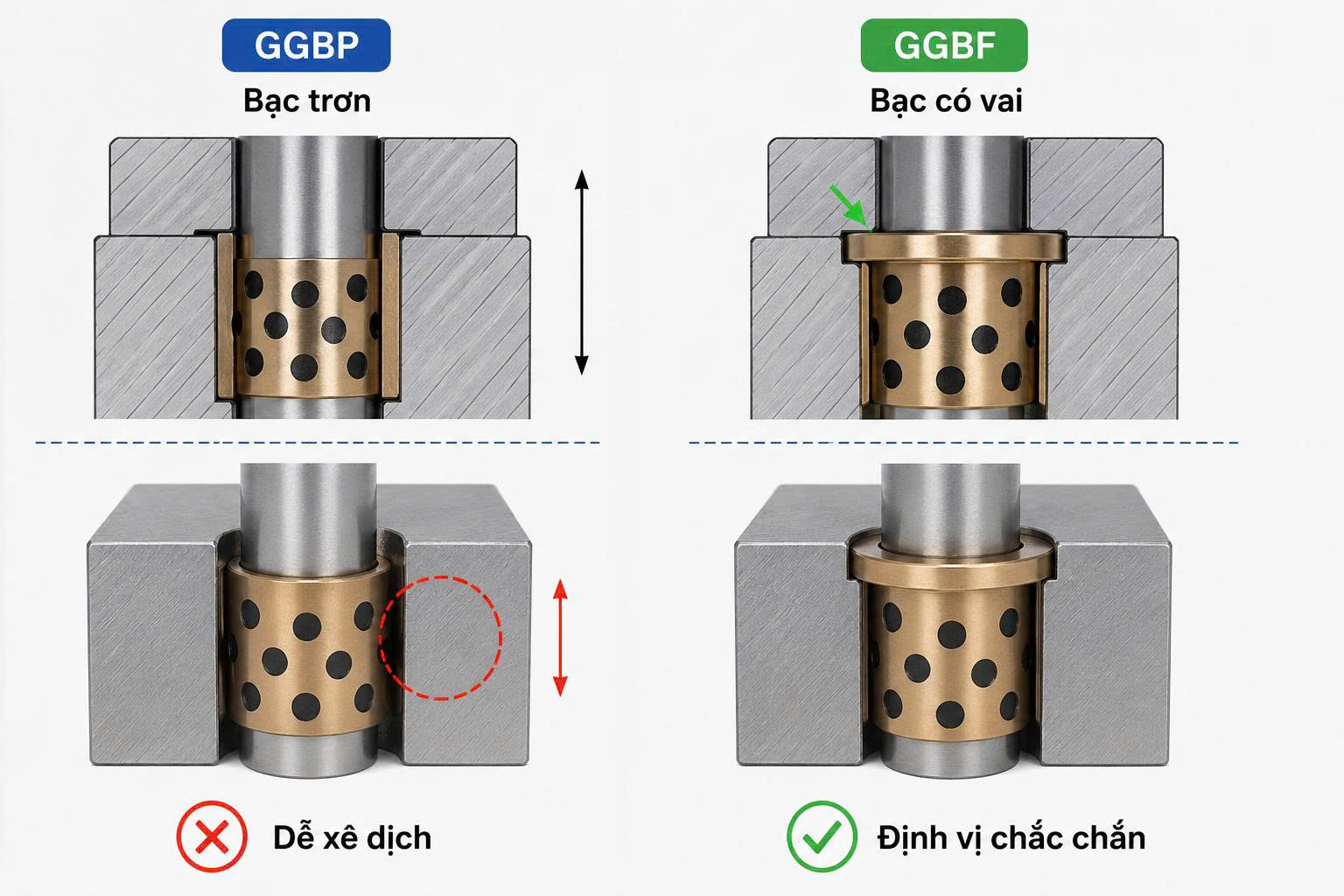

Nếu đổi từ bạc có vai
- Kiểm tra bộ khuôn có dùng vai làm mặt tỳ không.
- Đối chiếu cách giữ và vị trí dọc trục trước khi đổi sang bạc thẳng.
- Gửi bản vẽ cả bạc và trục, kèm mã GGBP đầy đủ.

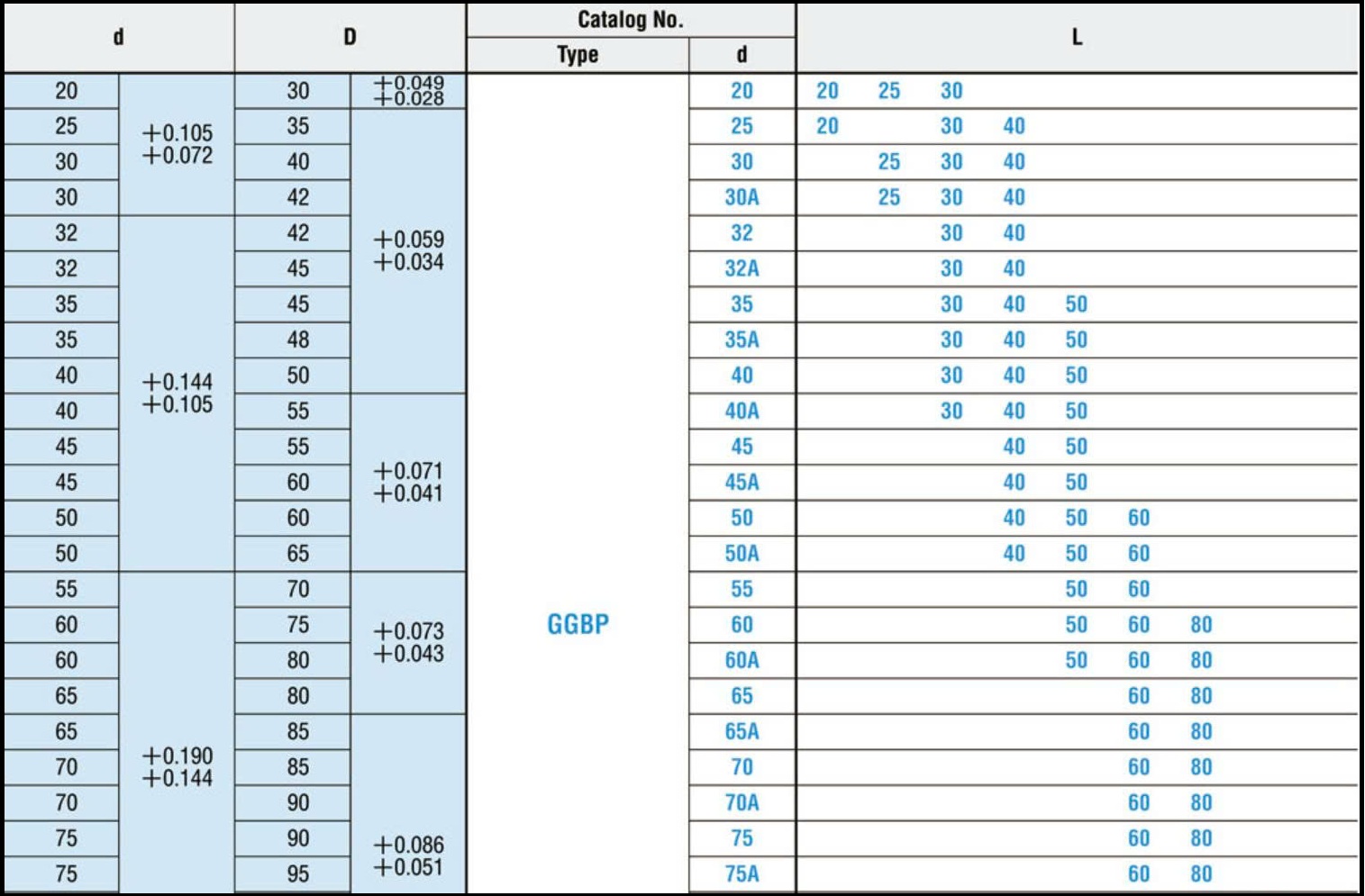

Mẫu đang có để đối chiếu
| Mã trong danh mục | Trước khi đặt |
|---|---|
| Mẫu GGBP20 | Mở đúng biến thể, đối chiếu bản vẽ và số lượng. |
| Mẫu GGBP25 | Mở đúng biến thể, đối chiếu bản vẽ và số lượng. |
| Mẫu GGBP30 | Mở đúng biến thể, đối chiếu bản vẽ và số lượng. |
| Mẫu GGBP35 | Mở đúng biến thể, đối chiếu bản vẽ và số lượng. |
Tài liệu đối chiếu: MISUMI — tài liệu theo dòng.
