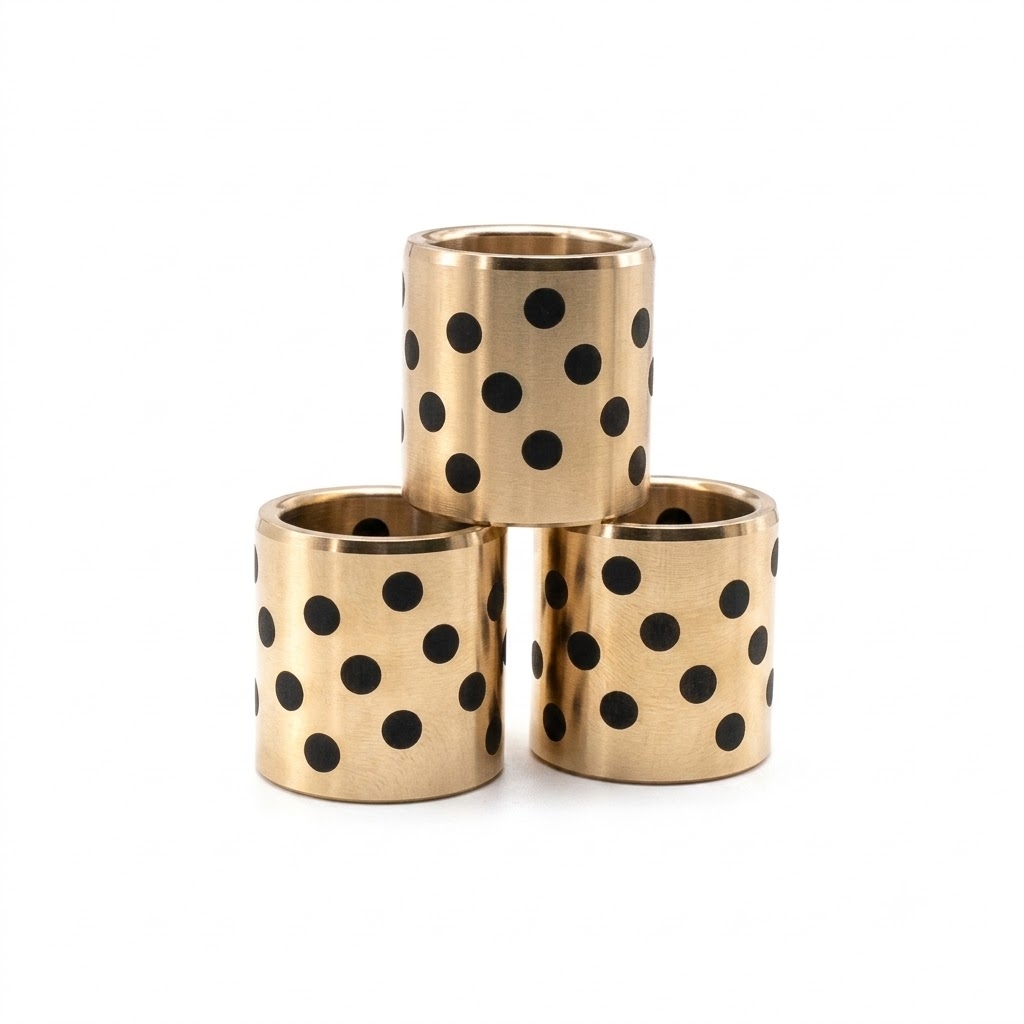

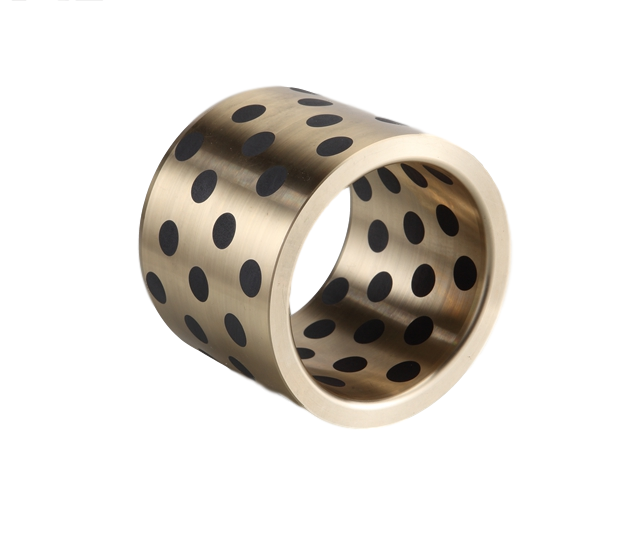

1. Bạc đồng trơn GGBP20 là gì?

GGBP20 là bạc dẫn hướng tự bôi trơn (Straight Oil-free Guide Bush) được chế tạo từ hợp kim đồng kết hợp chất bôi trơn rắn (Solid Lubricant). Sản phẩm có thiết kế bạc trơn không vai, đường kính ngoài đồng đều trên toàn bộ chiều dài, phù hợp với các cơ cấu dẫn hướng yêu cầu kết cấu đơn giản và dễ lắp đặt.

Với đường kính trong Ø20 mm, bạc GGBP20 thường được sử dụng trong khuôn mẫu, đồ gá, máy tự động và các cơ cấu dẫn hướng có tải trọng vừa phải.

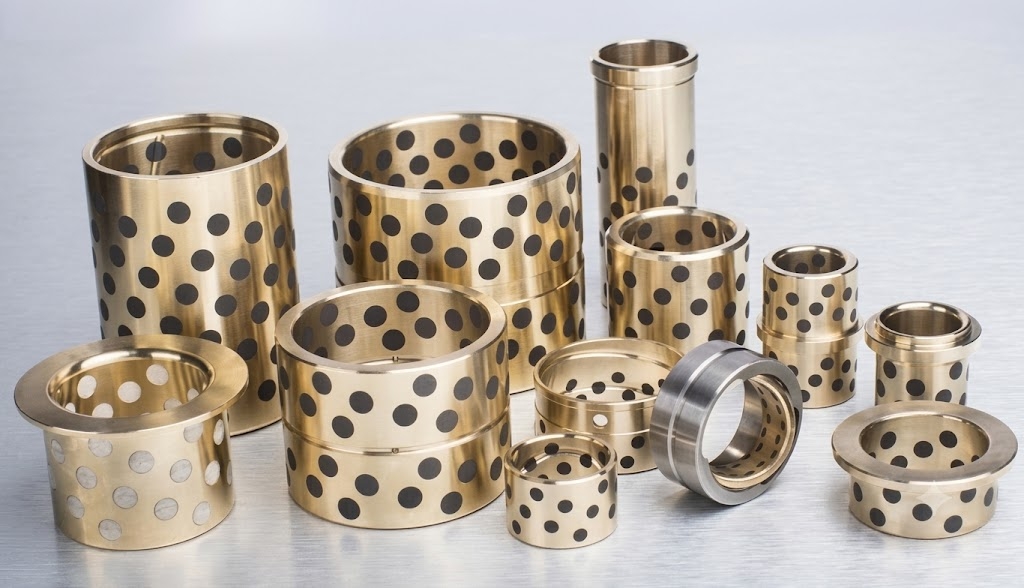

Bạc đồng GGBP

2. Thông số kỹ thuật bạc dẫn hướng GGBP phi 20

Model:  GGBP20

Loại: Bạc dẫn hướng tự bôi trơn không vai

Đường kính trong (d): 20 mm

Đường kính ngoài(D): 30mm

Chiều dài (L): 20,25...mm

Vật liệu: Hợp kim đồng

Kiểu chuyển động: Trượt, dao động và quay chậm

Chất bôi trơn: Graphite rắn (Solid Lubricant)

Lắp ghép: Lỗ H7- Trục h7

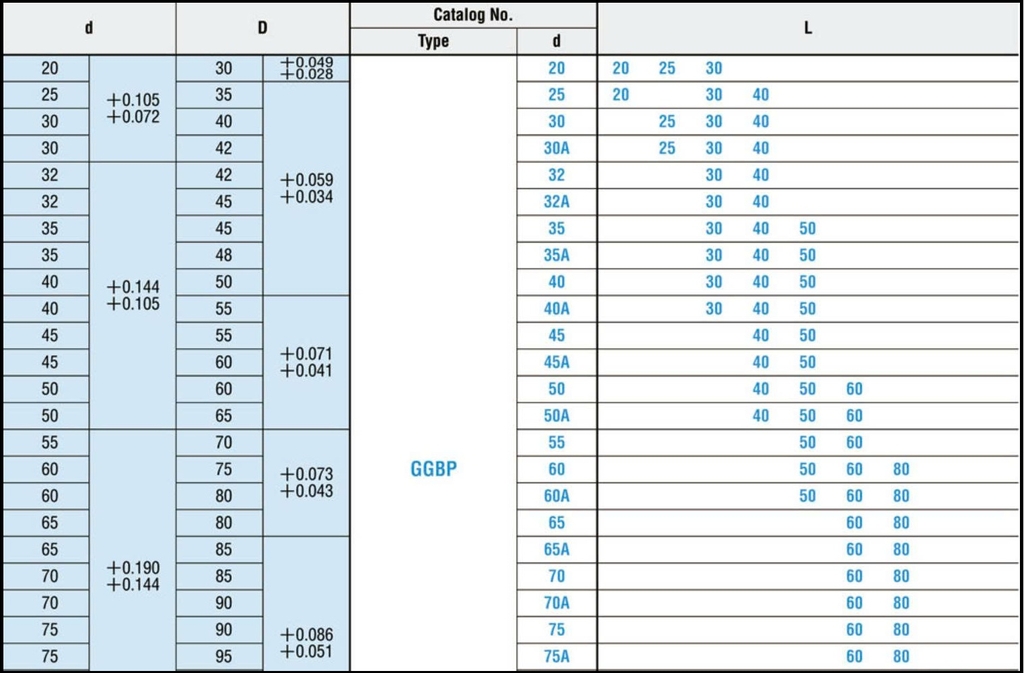

Thông số bạc đồng GGBF

3. Vì sao GGBP không có đầu giảm đường kính như GBW?

Quan sát bản vẽ kỹ thuật sẽ thấy GBW có một đầu được gia công nhỏ hơn đường kính ngoài (ØD-1) để hỗ trợ quá trình ép lắp. Trong khi đó, GGBP lại có đường kính ngoài đồng đều trên toàn bộ thân bạc.

Sự khác biệt này xuất phát từ mục đích thiết kế của từng dòng sản phẩm.

• Thiết kế đơn giản hơn

Bạc đồng GGBP là bạc trơn tiêu chuẩn, không yêu cầu đầu dẫn hướng khi lắp. Đường kính ngoài được gia công đồng đều giúp việc chế tạo đơn giản hơn và thuận tiện khi thay thế.

• Phù hợp với bạc kích thước nhỏ

Các model như GGBP20 có kích thước nhỏ, lực ép không quá lớn nên không cần thiết kế đầu giảm đường kính như các dòng bạc có đường kính lớn.

• Tăng diện tích tiếp xúc với lỗ lắp

Khi toàn bộ thân bạc có cùng đường kính, bề mặt tiếp xúc với lỗ lắp được phân bố đều trên toàn bộ chiều dài bạc. Điều này giúp bạc được giữ chắc trong thân máy hoặc thân khuôn khi lắp đúng dung sai H7.

• Vẫn đảm bảo lắp đặt dễ dàng

Hai đầu bạc đều được vát mép 15°, giúp bạc dễ đi vào lỗ lắp, giảm nguy cơ cấn mép mà không cần sử dụng đầu giảm đường kính như dòng GBW.

4. Mua bạc đồng tự bôi trơn GGBP20 ở đâu?

Linhkienkhuon247 cung cấp bạc đồng tự bôi trơn GGBP20 với đầy đủ quy cách tiêu chuẩn, hỗ trợ tư vấn lựa chọn theo bản vẽ kỹ thuật và điều kiện làm việc thực tế. Chúng tôi cam kết sản phẩm đúng tiêu chuẩn, giao hàng nhanh và hỗ trợ kỹ thuật trong suốt quá trình sử dụng.
