1. Ưu điểm và ứng dụng của bạc đồng GGBP60

Bạc đồng tự bôi trơn GGBP60 có đường kính Ø60mm, nên được sử dụng rỗng rãi trong các ngành như: Khuôn dập công suất lớn, khuôn ép nhựa, máy tự động hóa, thiết bị cơ khí hạng nặng, hệ thống dẫn hướng chịu tải lớn...

Ưu điểm nổi bật của GGBP60 là:

• Không cần bôi trơn bằng dầu mỡ.
• Chịu tải lớn và chống mài mòn tốt.
• Hoạt động ổn định trong môi trường bụi.
• Dễ thay thế và bảo trì.
• Phù hợp với nhiều loại máy công nghiệp.

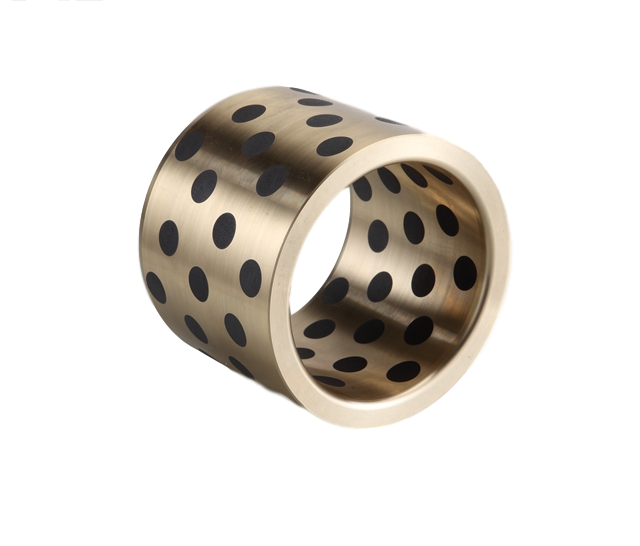

Bạc đồng GGBP

2. Thông số kỹ thuật bạc dẫn hướng GGBP phi 60

Model:  GGBP60

Loại: Bạc dẫn hướng tự bôi trơn không vai

Đường kính trong (d): 60 mm

Đường kính ngoài(D): 75mm

Chiều dài (L):50,60...mm

Vật liệu: Hợp kim đồng

Kiểu chuyển động: Trượt, dao động và quay chậm

Chất bôi trơn: Graphite rắn (Solid Lubricant)

Lắp ghép: Lỗ H7- Trục h7

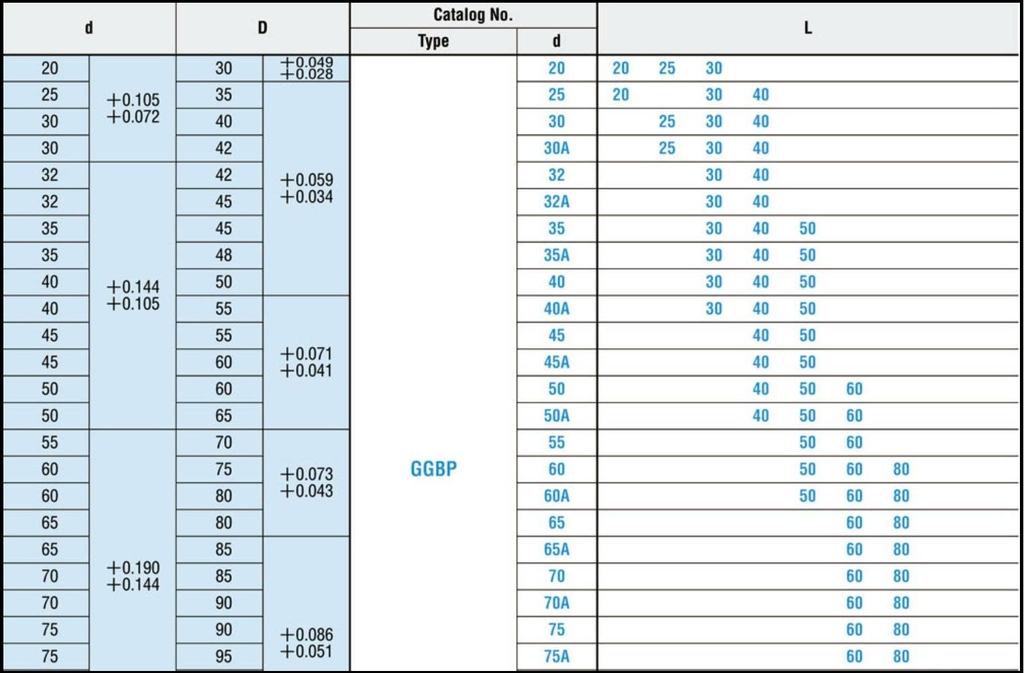

Thông số bạc đồng GGBF

3. Sai lầm khi lựa chọn dung sai trục và lỗ lắp

Nhiều trường hợp bạc đồng hỏng sớm không phải do chất lượng vật liệu mà do lắp ghép sai dung sai. Chỉ cần khe hở hoặc độ dôi không đúng tiêu chuẩn cũng có thể làm giảm đáng kể tuổi thọ của cả bạc và trục.

• Sai lầm 1: Nghĩ rằng lắp càng chặt càng tốt

Đây là quan niệm khá phổ biến, nếu lỗ lắp quá nhỏ hoặc bạc bị ép quá chặt:

• • Thân bạc có thể bị biến dạng nhẹ.
  • Đường kính trong của bạc thu nhỏ sau khi ép.
  • Ma sát với trục tăng lên.
  • Nhiệt sinh ra nhiều hơn trong quá trình làm việc.

=> Kết quả là bạc nhanh mòn, chuyển động nặng và có thể phát sinh hiện tượng bó kẹt.

• Sai lầm 2: Để khe hở quá lớn

Ngược lại, nếu trục nhỏ hơn tiêu chuẩn hoặc đường kính trong bạc quá lớn:

• • Trục sẽ rung lắc khi làm việc.
  • Tải trọng không phân bố đều.
  • Bạc mòn lệch một phía.
  • Độ chính xác của cơ cấu giảm nhanh theo thời gian.

=> Đây là nguyên nhân thường gặp ở các cụm dẫn hướng đã thay trục nhưng không kiểm tra lại kích thước.

• Sai lầm 3: Không kiểm tra độ tròn và độ đồng tâm

Ngay cả khi đường kính đạt đúng dung sai, nếu:

• • Trục bị ôvan.
  • Lỗ lắp không đồng tâm.
  • Bề mặt gia công không đều.

=> thì bạc vẫn chỉ tiếp xúc tại một phần nhỏ diện tích, làm áp suất tập trung và tăng tốc độ mài mòn.

• Sai lầm 4: Không tính đến hiện tượng co sau khi ép

Khi bạc được ép vào lỗ lắp, đường kính trong thường co lại một lượng rất nhỏ do biến dạng đàn hồi của vật liệu.

Nếu bỏ qua yếu tố này và gia công trục theo kích thước danh nghĩa, khe hở làm việc thực tế có thể nhỏ hơn dự kiến, dẫn đến ma sát tăng và giảm tuổi thọ.

• Sai lầm 5: Trộn lẫn nhiều tiêu chuẩn dung sai

Trong quá trình sửa chữa máy, nhiều đơn vị sử dụng:

• • Trục theo một tiêu chuẩn.
  • Bạc theo tiêu chuẩn khác.
  • Lỗ lắp gia công theo kinh nghiệm.

=> Việc kết hợp nhiều hệ dung sai khác nhau khiến cụm dẫn hướng khó đạt được khe hở làm việc tối ưu.

Đối với GGBP60, nên tuân thủ khuyến nghị của nhà sản xuất:  để đảm bảo khả năng dẫn hướng và tuổi thọ của bạc.

• • Trục: h7
  • Lỗ lắp: H7
