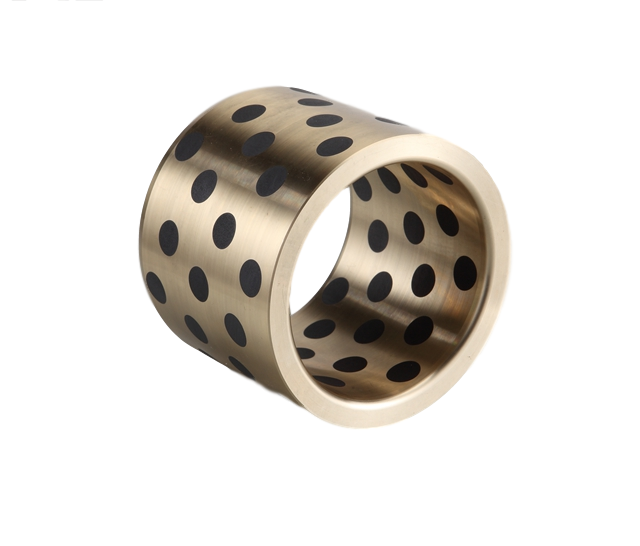

1. Tổng quan về bạc đồng GGBP40.

GGBP40 là bạc dẫn hướng tự bôi trơn (Straight Oil-free Guide Bush) được chế tạo từ hợp kim đồng kết hợp graphite bôi trơn rắn (Solid Lubricant). Thiết kế bạc trơn không vai giúp sản phẩm dễ lắp đặt, phù hợp với nhiều kết cấu khuôn và thiết bị cơ khí.

Với đường kính trong Ø40 mm, bạc GGBP40 thường được sử dụng trong các cơ cấu dẫn hướng có tải trọng trung bình đến lớn, yêu cầu vận hành ổn định và giảm thiểu công tác bảo dưỡng.

Bạc đồng GGBP40 được sử dụng trong:

• Khuôn dập kim loại.
• Khuôn ép nhựa.
• Máy tự động hóa.
• Đồ gá cơ khí.
• Thiết bị công nghiệp.
• Cơ cấu trượt và quay tốc độ thấp.

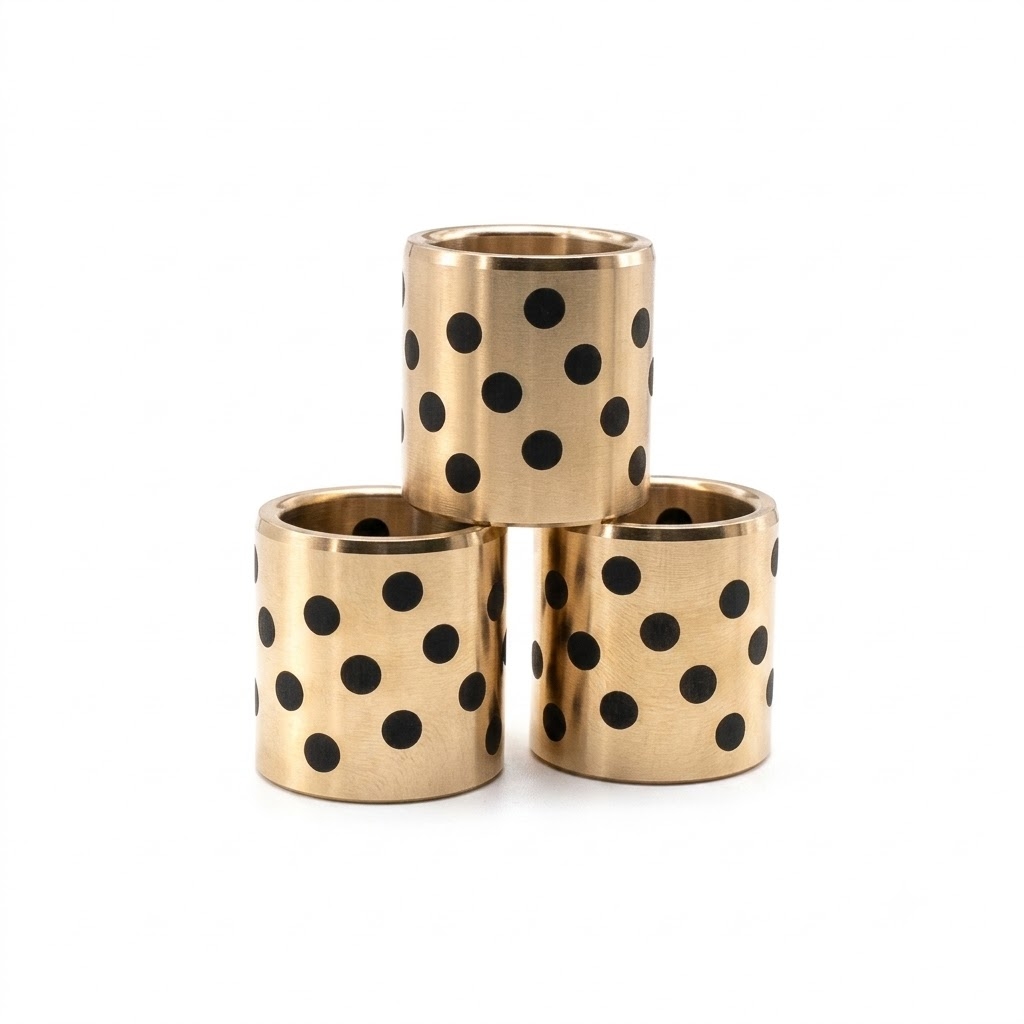

Bạc đồng GGBP

2. Thông số kỹ thuật bạc dẫn hướng GGBP phi 40

Model:  GGBP40

Loại: Bạc dẫn hướng tự bôi trơn không vai

Đường kính trong (d): 40 mm

Đường kính ngoài(D): 50mm

Chiều dài (L):30,40...mm

Vật liệu: Hợp kim đồng

Kiểu chuyển động: Trượt, dao động và quay chậm

Chất bôi trơn: Graphite rắn (Solid Lubricant)

Lắp ghép: Lỗ H7- Trục h7

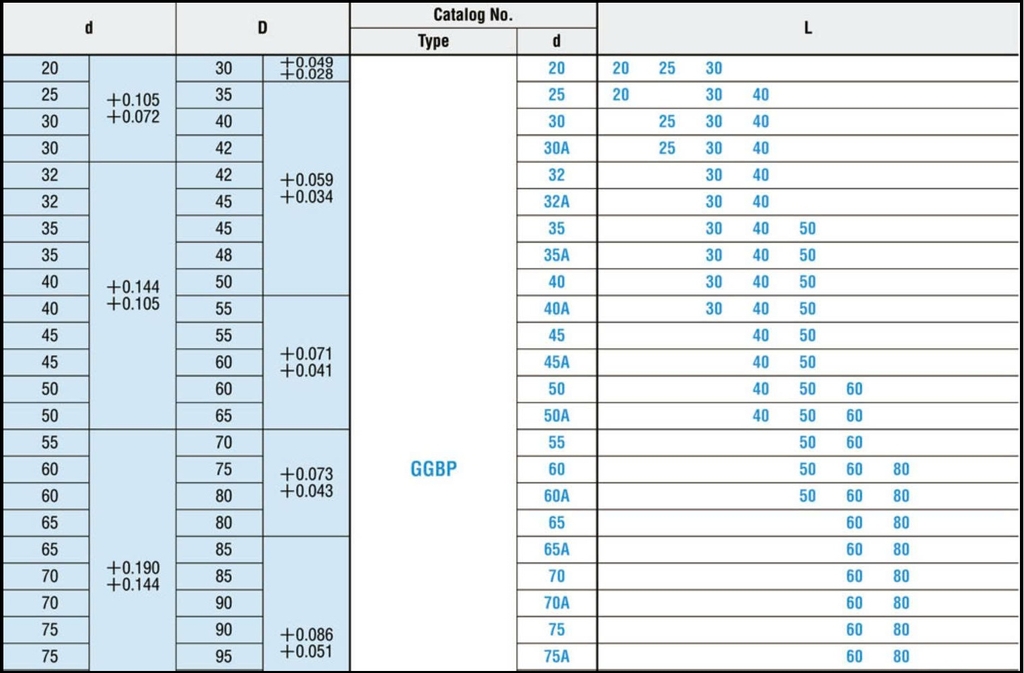

Thông số bạc đồng GGBF

3. Cách chọn chiều dài bạc theo hành trình làm việc

Nhiều người chỉ quan tâm đến đường kính trong mà bỏ qua chiều dài bạc, trong khi đây là yếu tố ảnh hưởng trực tiếp đến khả năng dẫn hướng, độ ổn định và tuổi thọ của cụm trượt.

• Không nên chọn bạc quá ngắn

Nếu chiều dài bạc quá ngắn so với hành trình làm việc, diện tích tiếp xúc giữa trục và bạc sẽ giảm. Khi tải trọng tăng hoặc xuất hiện lực lệch tâm, trục dễ rung lắc, làm bạc mòn nhanh và giảm độ chính xác.

• Bạc dài giúp dẫn hướng ổn định hơn

Chiều dài bạc lớn hơn sẽ tăng khả năng giữ hướng cho trục, đặc biệt trong các cơ cấu có tải trọng lớn hoặc hành trình dài. Nhờ đó, tải trọng được phân bố đều trên bề mặt tiếp xúc và giảm hiện tượng mài mòn cục bộ.

• Không phải càng dài càng tốt

Chiều dài quá lớn sẽ làm tăng diện tích ma sát, khiến lực cản chuyển động tăng lên và chi phí gia công cũng cao hơn. Vì vậy, nên lựa chọn chiều dài phù hợp với kết cấu máy thay vì chọn dài nhất.

• Nên lựa chọn theo thiết kế của nhà chế tạo

Đối với khuôn mẫu và thiết bị cơ khí, chiều dài bạc thường được tính toán dựa trên hành trình làm việc, tải trọng và đường kính trục. Nếu chưa có kinh nghiệm, nên lựa chọn theo quy cách trong catalog hoặc tham khảo tư vấn kỹ thuật để đảm bảo cụm dẫn hướng hoạt động ổn định.
