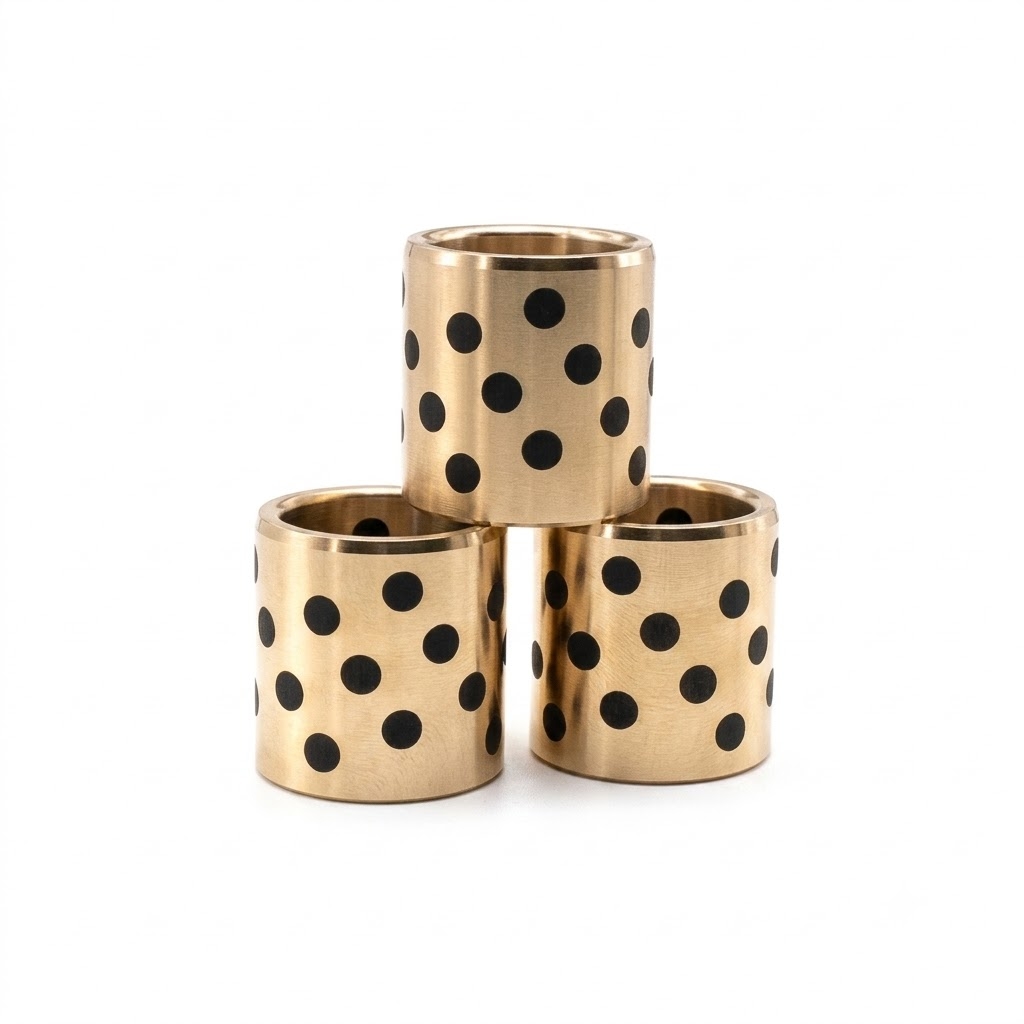

1. Bạc đồng GGBP50 là gì?

GGBP50 là bạc dẫn hướng tự bôi trơn (Straight Oil-free Guide Bush) được chế tạo từ hợp kim đồng kết hợp graphite bôi trơn rắn (Solid Lubricant). Sản phẩm có thiết kế không vai, phù hợp với các cơ cấu chuyển động trượt, dao động và quay chậm trong khuôn mẫu, máy công nghiệp và thiết bị tự động hóa.

Với đường kính trong Ø50 mm, bạc đồng GGBP50 thường được sử dụng trong các cơ cấu chịu tải lớn, yêu cầu độ ổn định cao và hạn chế bảo dưỡng.

Ưu điểm của GGBP50

• Tự bôi trơn bằng graphite.
• Không cần tra dầu mỡ định kỳ.
• Chịu tải tốt.
• Hoạt động ổn định trong môi trường công nghiệp.
• Tuổi thọ cao khi lắp đặt đúng kỹ thuật.

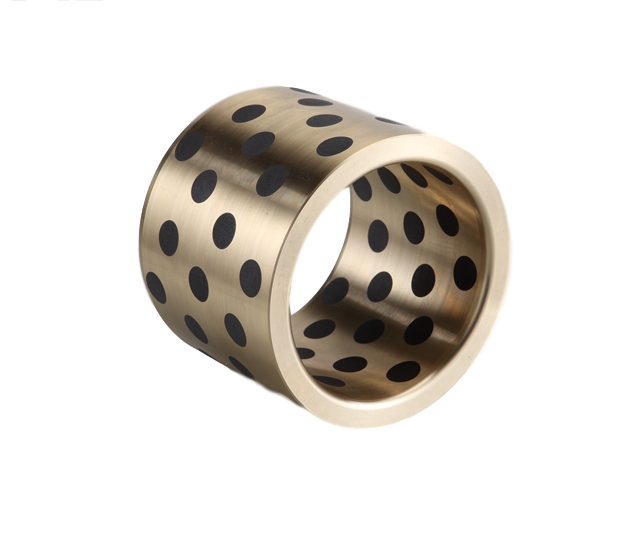

Bạc đồng GGBP

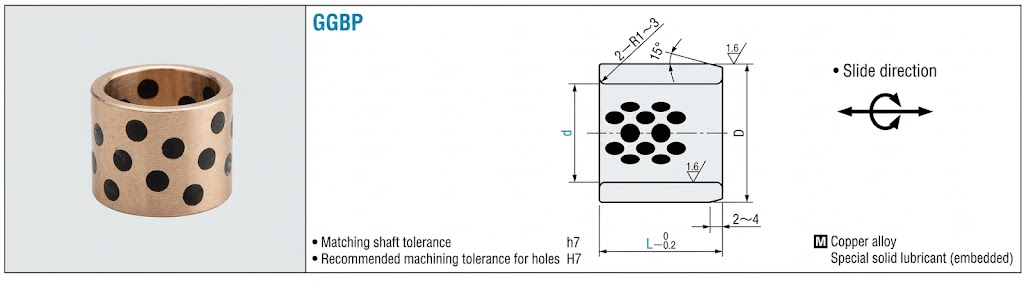

2. Thông số kỹ thuật bạc dẫn hướng GGBP phi 50

Model:  GGBP50

Loại: Bạc dẫn hướng tự bôi trơn không vai

Đường kính trong (d): 50 mm

Đường kính ngoài(D): 60mm

Chiều dài (L):40,50...mm

Vật liệu: Hợp kim đồng

Kiểu chuyển động: Trượt, dao động và quay chậm

Chất bôi trơn: Graphite rắn (Solid Lubricant)

Lắp ghép: Lỗ H7- Trục h7

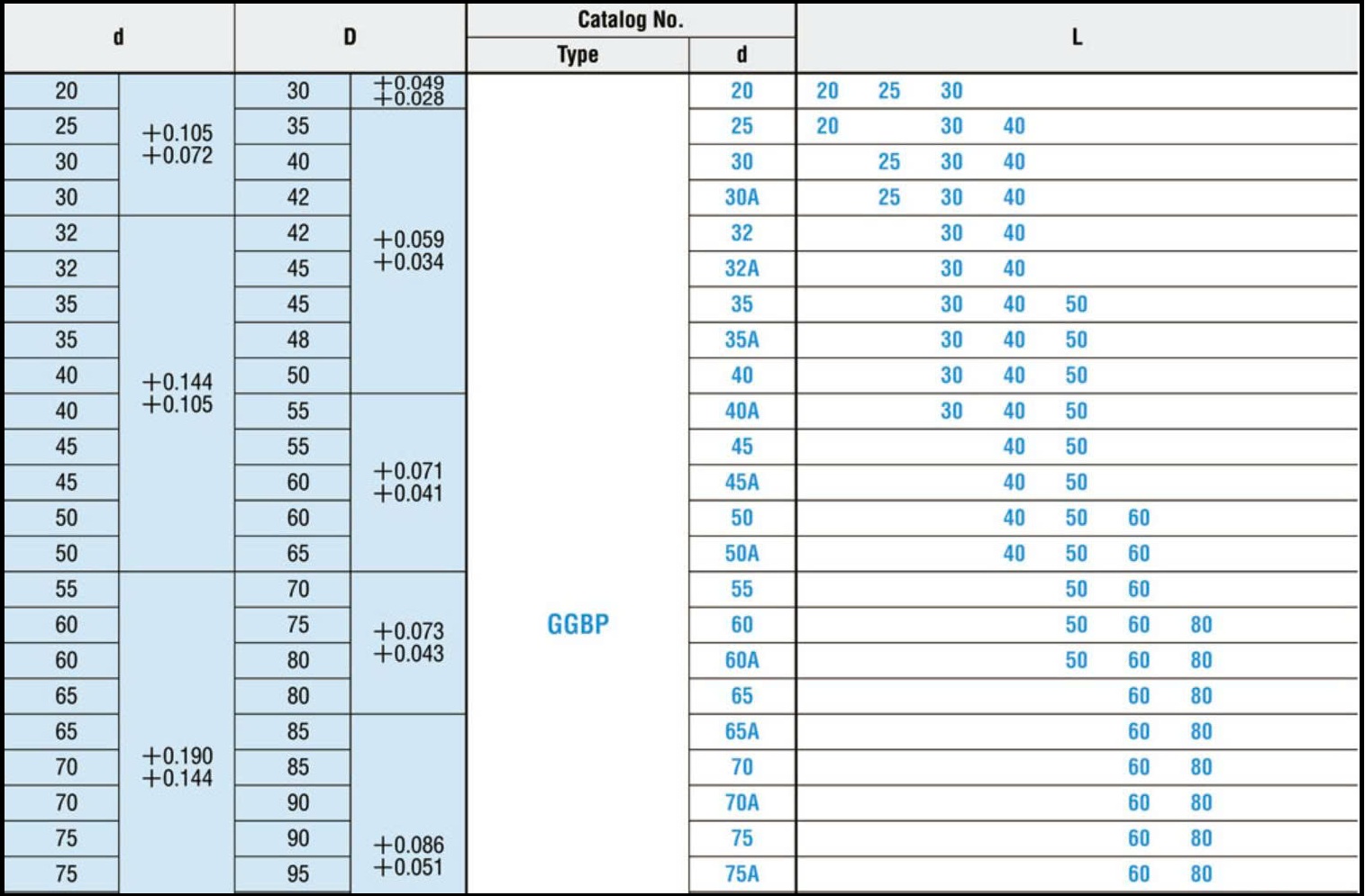

Thông số bạc đồng GGBF

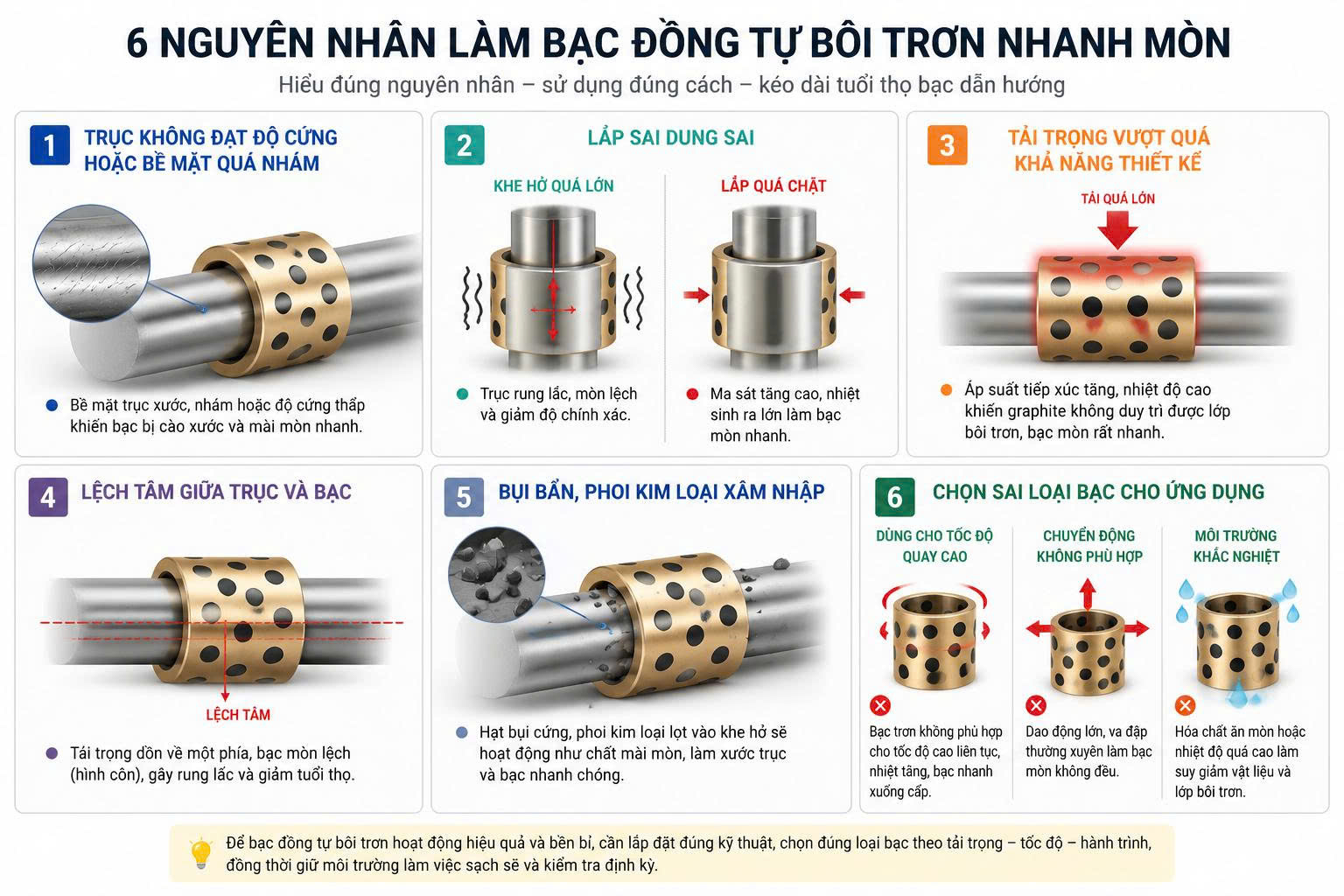

3. Những nguyên nhân làm bạc đồng tự bôi trơn nhanh mòn

Nhiều người cho rằng bạc đồng tự bôi trơn có thể hoạt động "không cần bảo dưỡng" nên sẽ luôn bền. Trên thực tế, tuổi thọ của bạc vẫn phụ thuộc rất lớn vào điều kiện thiết kế, lắp ráp và vận hành. Dưới đây là những nguyên nhân thường gặp khiến GGBP50 bị mài mòn sớm.

•  Trục không đạt độ cứng hoặc bề mặt quá nhám

Graphite chỉ có nhiệm vụ giảm ma sát, không thể khắc phục bề mặt trục kém chất lượng.

Nếu trục có:

• • Độ nhám quá lớn.
  • Bề mặt bị xước.
  • Độ cứng không đạt yêu cầu.

--> dẫn đến bề mặt bạc sẽ bị cào xước liên tục, làm tốc độ mài mòn tăng nhanh.

=> Nên sử dụng trục được tôi cứng và gia công đúng độ nhám theo yêu cầu thiết kế.

• Lắp sai dung sai

Bạc GGBP được khuyến nghị sử dụng với:

• • Trục h7
  • Lỗ lắp H7

=> Nếu khe hở quá lớn, trục sẽ rung lắc trong quá trình làm việc, tạo tải lệch và làm bạc mòn không đều.

=> Ngược lại, nếu lắp quá chặt, ma sát sẽ tăng cao, nhiệt sinh ra nhiều hơn và tuổi thọ bạc cũng giảm đáng kể.

•  Tải trọng vượt quá khả năng thiết kế

Bạc đồng tự bôi trơn thích hợp với tải trọng lớn nhưng vẫn có giới hạn.

Khi tải vượt mức cho phép:

• • Áp suất tiếp xúc tăng.
  • Nhiệt độ vùng ma sát tăng.
  • Lớp màng graphite khó duy trì ổn định.

=> Điều này làm bề mặt bạc bị mài mòn nhanh hơn bình thường.

• Lệch tâm giữa trục và bạc

Đây là lỗi rất phổ biến trong thực tế.

Nếu trục và bạc không đồng tâm:

• • Chỉ một phần nhỏ bề mặt chịu tải.
  • Áp suất tập trung tại một vị trí.
  • Bạc sẽ mòn hình côn hoặc mòn lệch.

=> Sau một thời gian, cơ cấu xuất hiện rung lắc và độ chính xác giảm rõ rệt.

• Bụi cứng và phoi kim loại xâm nhập

Mặc dù graphite giúp bạc làm việc tốt trong môi trường bụi, nhưng các hạt bụi cứng như:

• • Phoi thép
  • Cát
  • Bột mài
  • Mạt kim loại

=> Với môi trường nhiều tạp chất, nên bổ sung phớt chắn bụi hoặc thiết kế che chắn phù hợp.

• Chọn sai loại bạc cho ứng dụng

Bạc đồng GGBP được thiết kế cho:

• • Chuyển động trượt.
  • Dao động.
  • Quay tốc độ thấp.

=> Nếu sử dụng trong cơ cấu quay liên tục với tốc độ cao, nhiệt sinh ra sẽ lớn hơn khả năng tự bôi trơn của graphite, khiến bạc nhanh xuống cấp.

4. Dấu hiệu nhận biết bạc GGBP50 cần thay thế

Bạn nên kiểm tra hoặc thay mới GGBP50 khi xuất hiện các dấu hiệu:

• Trục bắt đầu rung hoặc lắc.
• Khe hở giữa trục và bạc tăng bất thường.
• Bề mặt bạc xuất hiện nhiều vết xước sâu.
• Chuyển động không còn êm.
• Độ chính xác của cơ cấu giảm rõ rệt.

=> Việc thay bạc đúng thời điểm còn giúp bảo vệ trục dẫn hướng, tránh phải thay thế những chi tiết có giá trị cao hơn.
