Chốt Đẩy Khuôn Nhựa: Tiêu Chuẩn Vật Liệu, Cấu Tạo Và Hướng Dẫn Lựa Chọn Theo Từng Ứng Dụng

Trong một bộ khuôn ép nhựa có thể có hàng chục, thậm chí hàng trăm chốt đẩy (Ejector Pin). Đây là chi tiết nhỏ nhưng lại quyết định trực tiếp đến khả năng lấy sản phẩm ra khỏi khuôn, độ ổn định của chu kỳ ép và tuổi thọ của toàn bộ hệ thống đẩy.

Điều thú vị là rất nhiều sự cố trong khuôn như kẹt sản phẩm, cong chốt, gãy pin đẩy, bề mặt sản phẩm bị hằn hoặc chu kỳ ép giảm lại bắt nguồn từ việc lựa chọn sai vật liệu hoặc thiết kế chốt đẩy chưa phù hợp.

Theo tài liệu kỹ thuật của MISUMI, DME và HASCO, việc lựa chọn chốt đẩy không đơn giản chỉ dựa vào đường kính hay chiều dài. Kỹ sư thiết kế còn phải cân nhắc nhiều yếu tố như:

• Loại vật liệu thép (SKD61, SKH51, SUS440C...)
• Độ cứng sau nhiệt luyện
• Khả năng chống mài mòn
• Nhiệt độ làm việc của khuôn
• Số chu kỳ ép dự kiến
• Độ bóng và dung sai của chốt đẩy

Đó cũng là lý do vì sao trên thị trường hiện nay có rất nhiều dòng chốt đẩy với cùng kích thước nhưng tuổi thọ và giá thành lại khác nhau đáng kể.

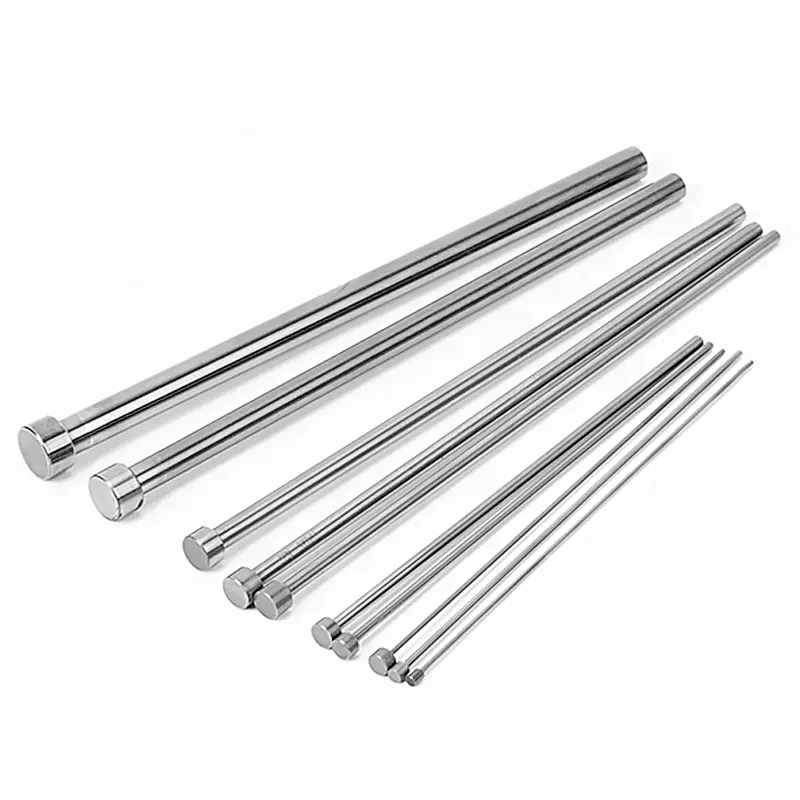

Chốt đẩy khuôn nhựa

---

1. Vì sao chốt đẩy được xem là "linh kiện nhỏ nhưng ảnh hưởng lớn" trong khuôn ép nhựa?

Nếu ví bộ khuôn là "trái tim" của dây chuyền ép nhựa thì hệ thống đẩy chính là cơ cấu giúp hoàn thành mỗi chu kỳ sản xuất.

Sau khi nhựa nóng chảy được bơm đầy vào lòng khuôn và làm nguội, sản phẩm vẫn bám chặt vào lõi khuôn do hiện tượng co ngót và ma sát. Lúc này, nhiệm vụ của chốt đẩy là truyền lực từ tấm đẩy để tách sản phẩm ra khỏi lõi mà không làm biến dạng hoặc gây hư hỏng bề mặt.

Nghe có vẻ đơn giản, nhưng thực tế đây lại là giai đoạn chịu tải lớn nhất của chốt đẩy.

Trong một chu kỳ ép nhựa, chốt đẩy phải chịu những gì?

• Lực nén lớn khi đẩy sản phẩm.
• Ma sát liên tục với lỗ dẫn hướng.
• Nhiệt độ khuôn có thể lên tới 80–200°C tùy loại nhựa.
• Hàng trăm nghìn đến hàng triệu chu kỳ hoạt động.

Chính vì vậy, các nhà sản xuất như MISUMI hay DME đều ưu tiên sử dụng thép công cụ có độ bền nóng cao như SKD61 (JIS H13) cho phần lớn chốt đẩy tiêu chuẩn.

Những sự cố phổ biến khi lựa chọn chốt đẩy không phù hợp

Hiện tượng	Nguyên nhân thường gặp
Chốt bị cong	Đường kính quá nhỏ hoặc chiều dài làm việc quá lớn.
Đầu chốt bị mòn	Độ cứng thấp hoặc vật liệu không phù hợp.
Chốt bị kẹt	Độ bóng bề mặt kém hoặc lỗ dẫn hướng bị mòn.
Gãy chốt	Chịu tải vượt giới hạn hoặc lệch tâm khi đẩy.
Bề mặt sản phẩm xuất hiện vết hằn	Bố trí vị trí chốt đẩy chưa hợp lý.

2. Cấu tạo của chốt đẩy khuôn nhựa (Ejector Pin)

Nhìn bên ngoài, chốt đẩy (Ejector Pin) chỉ là một thanh thép hình trụ với phần đầu lớn hơn thân. Tuy nhiên, dưới góc nhìn của kỹ sư thiết kế khuôn, đây là một chi tiết cơ khí có yêu cầu rất cao về độ chính xác, độ cứng, độ thẳng và chất lượng bề mặt.

Theo tiêu chuẩn của MISUMI, HASCO và DME, chỉ cần một trong các thông số này không đạt yêu cầu cũng có thể khiến chốt đẩy bị kẹt, cong hoặc làm giảm tuổi thọ của cả hệ thống đẩy.

Một chốt đẩy tiêu chuẩn thường gồm 4 bộ phận chính sau đây.

---

2.1. Đầu chốt (Head)

Đầu chốt là phần có đường kính lớn nhất, nằm phía dưới tấm giữ chốt đẩy (Retainer Plate). Khi khuôn hoạt động, toàn bộ lực từ tấm đẩy sẽ truyền qua đầu chốt rồi đến thân chốt để đẩy sản phẩm ra khỏi lòng khuôn.

Đầu chốt không tiếp xúc trực tiếp với sản phẩm nhưng lại là nơi chịu lực lớn nhất trong suốt quá trình làm việc.

---

2.2. Thân chốt (Body)

Thân chốt là phần làm việc chính của Ejector Pin. Đây là đoạn liên tục trượt qua lỗ dẫn hướng trong suốt quá trình đóng mở khuôn.

Đây cũng là vị trí chịu đồng thời ba tác động:

• Ma sát với lỗ dẫn hướng.
• Lực nén khi đẩy sản phẩm.
• Nhiệt độ phát sinh trong quá trình ép nhựa.

Chính vì vậy, thân chốt thường được mài chính xác với dung sai rất nhỏ và có độ bóng cao nhằm giảm ma sát cũng như hạn chế hiện tượng kẹt chốt.

Yêu cầu kỹ thuật	Mục đích
Độ thẳng cao	Giảm nguy cơ cong khi làm việc.
Độ bóng bề mặt cao	Giảm ma sát và chống mài mòn.
Đường kính chính xác	Đảm bảo trượt nhẹ trong bạc dẫn hướng.
Độ cứng đồng đều	Tăng tuổi thọ và hạn chế biến dạng.

---

2.3. Đầu làm việc (Working End)

Đầu làm việc là phần tiếp xúc trực tiếp với sản phẩm nhựa. Hình dạng của đầu chốt sẽ ảnh hưởng trực tiếp đến khả năng lấy sản phẩm và chất lượng bề mặt sau khi ép.

Tùy từng ứng dụng, đầu chốt có thể được thiết kế theo nhiều dạng khác nhau.

• Đầu bằng (Flat Pin)
• Đầu bậc (Stepped Pin)
• Đầu côn (Taper Pin)
• Chốt đẩy dẹt (Flat Ejector)
• Chốt đẩy có biên dạng đặc biệt theo sản phẩm

Trong thực tế, các khuôn có hình dạng phức tạp thường sử dụng kết hợp nhiều loại chốt đẩy khác nhau để phân bố lực đều hơn và tránh để lại vết đẩy trên sản phẩm.

---

2.4. Lớp xử lý bề mặt

Đây là chi tiết thường bị bỏ qua nhưng lại ảnh hưởng rất lớn đến tuổi thọ của chốt đẩy.

Nhiều nhà sản xuất như MISUMI hay DME cung cấp thêm các dòng chốt đẩy đã được xử lý bề mặt nhằm tăng khả năng chống mài mòn và giảm ma sát.

Các phương pháp xử lý phổ biến gồm:

• Nhiệt luyện chân không.
• Thấm Nitơ (Nitriding).
• Đánh bóng siêu mịn.
• Phủ DLC hoặc các lớp phủ chống mài mòn chuyên dụng (ở một số dòng cao cấp).

Trong đó, thấm Nitơ là giải pháp được sử dụng rất phổ biến đối với chốt đẩy SKD61 vì giúp tăng đáng kể độ cứng bề mặt mà vẫn giữ được độ dai của lõi thép.

---

Tóm tắt cấu tạo chốt đẩy

Bộ phận	Chức năng chính
Đầu chốt	Nhận lực từ hệ thống đẩy.
Thân chốt	Dẫn hướng và truyền lực đẩy.
Đầu làm việc	Tiếp xúc trực tiếp với sản phẩm.
Lớp xử lý bề mặt	Tăng khả năng chống mài mòn và kéo dài tuổi thọ.

3. Vì sao SKD61 trở thành vật liệu tiêu chuẩn của chốt đẩy khuôn?

Nếu quan sát catalogue của các hãng linh kiện khuôn nổi tiếng như MISUMI, DME, HASCO hay Meusburger, bạn sẽ thấy một điểm rất thú vị: phần lớn các dòng chốt đẩy tiêu chuẩn (Ejector Pin) đều sử dụng thép SKD61 hoặc các mác thép tương đương như H13 (AISI).

Điều này không phải ngẫu nhiên.

Trong ngành khuôn mẫu, vật liệu làm chốt đẩy phải đáp ứng đồng thời rất nhiều yêu cầu khắt khe. Nó không chỉ cần cứng để chống mài mòn mà còn phải đủ dẻo để không bị gãy khi chịu lực đẩy hàng triệu lần trong suốt vòng đời của khuôn.

Đó chính là lý do SKD61 trở thành lựa chọn tiêu chuẩn của hầu hết các nhà sản xuất khuôn trên thế giới.

---

3.1. Chốt đẩy phải làm việc trong điều kiện khắc nghiệt như thế nào?

Nhiều người nghĩ rằng chốt đẩy chỉ đơn giản là "đẩy sản phẩm ra ngoài". Thực tế, đây là một trong những linh kiện làm việc với tần suất cao nhất trong toàn bộ khuôn ép nhựa.

Trong mỗi chu kỳ ép, chốt đẩy phải liên tục chịu các tác động sau:

• Lực nén lớn từ hệ thống đẩy.
• Ma sát với lỗ dẫn hướng trong quá trình chuyển động.
• Nhiệt độ khuôn có thể dao động từ 80°C đến trên 200°C tùy loại nhựa.
• Chu kỳ làm việc liên tục hàng trăm nghìn đến hàng triệu lần.

Nếu vật liệu không đủ ổn định, chốt đẩy sẽ nhanh chóng bị cong, mòn hoặc nứt gãy, kéo theo chi phí bảo trì khuôn tăng lên đáng kể.

---

3.2. Điều gì khiến SKD61 khác biệt?

SKD61 là thép dụng cụ làm việc nóng (Hot Work Tool Steel) theo tiêu chuẩn JIS của Nhật Bản, tương đương với thép H13 theo tiêu chuẩn AISI của Mỹ.

Ban đầu, loại thép này được phát triển để chế tạo khuôn đúc áp lực, khuôn dập nóng và các chi tiết phải làm việc ở nhiệt độ cao. Tuy nhiên, nhờ khả năng cân bằng rất tốt giữa độ cứng, độ dai và khả năng chịu nhiệt, SKD61 nhanh chóng được ứng dụng rộng rãi trong ngành khuôn ép nhựa, đặc biệt là chế tạo chốt đẩy.

Đặc tính của SKD61	Lợi ích đối với chốt đẩy
Độ bền nóng cao	Ít bị giảm cơ tính khi khuôn làm việc ở nhiệt độ cao.
Độ dai tốt	Hạn chế hiện tượng nứt hoặc gãy khi chịu tải lặp lại.
Khả năng nhiệt luyện ổn định	Dễ đạt độ cứng đồng đều trên toàn bộ chốt đẩy.
Khả năng thấm Nitơ tốt	Tăng độ cứng bề mặt mà vẫn giữ lõi thép dẻo.
Gia công và mài chính xác	Đảm bảo dung sai nhỏ, giảm nguy cơ kẹt chốt.

---

3.3. Vì sao không dùng thép cứng hơn?

Đây là câu hỏi rất nhiều kỹ sư mới vào nghề thường đặt ra.

Nếu mục tiêu chỉ là chống mài mòn, hoàn toàn có thể sử dụng các loại thép có độ cứng cao hơn SKD61. Tuy nhiên, trong thực tế, chốt đẩy không chỉ cần chống mài mòn mà còn phải chịu tải va đập và tải uốn lặp lại liên tục.

Một loại thép quá cứng nhưng thiếu độ dai sẽ dễ bị nứt hoặc gãy khi làm việc lâu dài.

Ngược lại, thép quá dẻo sẽ nhanh bị mòn và mất kích thước.

Chính vì vậy, SKD61 được xem là vật liệu có sự cân bằng rất tốt giữa:

• Độ cứng.
• Độ dai.
• Khả năng chịu nhiệt.
• Khả năng gia công.
• Chi phí sản xuất.

---

3.4. SKD61 có phải là lựa chọn tốt nhất cho mọi khuôn?

Câu trả lời là không.

Dù được sử dụng rất phổ biến, SKD61 không phải là vật liệu "vạn năng". Mỗi loại thép đều có ưu điểm riêng tùy theo điều kiện làm việc của khuôn.

Ví dụ:

• Khuôn sản lượng rất lớn có thể ưu tiên SKH51 để tăng khả năng chống mài mòn.
• Khuôn làm việc trong môi trường ẩm hoặc nhựa có tính ăn mòn có thể sử dụng SUS440C.
• SKD61 thấm Nitơ lại phù hợp khi cần tăng tuổi thọ nhưng vẫn tối ưu chi phí.

Chính vì vậy, thay vì hỏi "SKD61 có tốt không?", câu hỏi đúng hơn nên là "SKD61 có phù hợp với điều kiện làm việc của khuôn này hay không?"

4. So sánh SKD61, SKH51 và SUS440C: Chọn vật liệu nào cho chốt đẩy khuôn?

Một trong những sai lầm phổ biến nhất khi lựa chọn chốt đẩy là đánh giá vật liệu chỉ dựa trên độ cứng (HRC). Thực tế, độ cứng chỉ là một trong nhiều yếu tố quyết định tuổi thọ của chốt đẩy.

Theo tài liệu kỹ thuật của MISUMI, DME, HASCO và các nhà sản xuất thép như Daido Steel, mỗi loại vật liệu đều được phát triển để tối ưu cho một điều kiện làm việc khác nhau.

Nói cách khác, không tồn tại vật liệu tốt nhất, chỉ có vật liệu phù hợp nhất.

---

4.1. So sánh nhanh các vật liệu phổ biến

Tiêu chí	SKD61	SKH51	SUS440C
Tiêu chuẩn	JIS G4404	JIS G4403	JIS G4303
Nhóm thép	Hot Work Tool Steel	High Speed Steel	Martensitic Stainless Steel
Độ cứng làm việc	48–52 HRC	58–62 HRC	50–56 HRC
Chống mài mòn	★★★★☆	★★★★★	★★★★☆
Độ dai	★★★★★	★★★☆☆	★★★☆☆
Khả năng chịu nhiệt	★★★★★	★★★★☆	★★☆☆☆
Chống ăn mòn	★★☆☆☆	★★☆☆☆	★★★★★
Khả năng thấm Nitơ	Rất tốt	Ít sử dụng	Không áp dụng
Ứng dụng phổ biến	Đa số khuôn ép nhựa	Khuôn tuổi thọ cực cao	Khuôn dùng nhựa ăn mòn

Nguồn tổng hợp: Daido Steel, MISUMI, DME, HASCO.

---

4.2. SKD61 – Lựa chọn cân bằng nhất

Nếu phải chọn một loại vật liệu đáp ứng tốt nhất giữa độ bền, độ dai, khả năng chịu nhiệt và chi phí, phần lớn nhà sản xuất sẽ lựa chọn SKD61.

Đây cũng là lý do hơn 80% chốt đẩy tiêu chuẩn của các hãng Nhật Bản sử dụng vật liệu này hoặc vật liệu tương đương H13.

• Khả năng chịu va đập rất tốt.
• Ít nứt khi làm việc lâu dài.
• Dễ đạt độ cứng đồng đều sau nhiệt luyện.
• Có thể thấm Nitơ để tăng tuổi thọ.
• Chi phí hợp lý.

---

4.3. SKH51 – Không phải càng cứng càng tốt

SKH51 thuộc nhóm thép gió (High Speed Steel), nổi tiếng với khả năng chống mài mòn rất cao nhờ hàm lượng Vonfram, Molypden và Vanadi lớn hơn nhiều so với SKD61.

Điều này giúp SKH51 giữ được kích thước rất tốt sau thời gian dài làm việc.

Tuy nhiên, độ cứng cao cũng đồng nghĩa với việc vật liệu có xu hướng giòn hơn nếu chịu tải va đập lớn.

---

4.4. SUS440C – Giải pháp cho môi trường ăn mòn

SUS440C không được phát triển để thay thế SKD61 hay SKH51.

Ưu điểm lớn nhất của vật liệu này là khả năng chống gỉ và chống ăn mòn vượt trội nhờ hàm lượng Crom rất cao (khoảng 16–18%).

Vì vậy, SUS440C thường được lựa chọn trong các trường hợp:

• Ép nhựa PVC.
• Ép nhựa có phụ gia chống cháy.
• Môi trường làm việc có độ ẩm cao.
• Khuôn yêu cầu vệ sinh thường xuyên.

Đổi lại, khả năng chịu nhiệt và độ dai của SUS440C không cao bằng SKD61.

---

4.5. Thấm Nitơ có thực sự giúp chốt đẩy bền hơn?

Đây là công nghệ được nhiều hãng Nhật Bản và châu Âu áp dụng cho các dòng chốt đẩy cao cấp.

Trong quá trình thấm Nitơ, nguyên tử Nitơ khuếch tán vào lớp bề mặt của thép, tạo thành lớp hợp chất có độ cứng rất cao mà không làm thay đổi đáng kể kích thước của chi tiết.

Khác với việc tăng độ cứng toàn bộ chi tiết, thấm Nitơ chỉ làm cứng lớp ngoài, trong khi lõi thép vẫn giữ được độ dai vốn có.

So sánh	SKD61 thường	SKD61 thấm Nitơ
Độ cứng lõi	48–52 HRC	48–52 HRC
Độ cứng bề mặt	≈50 HRC	Khoảng 900–1100 HV
Chống mài mòn	Tốt	Rất tốt
Ma sát	Trung bình	Thấp hơn
Tuổi thọ	Tiêu chuẩn	Có thể tăng đáng kể tùy điều kiện làm việc

---

4.6. Nên chọn vật liệu nào?

Nhu cầu	Khuyến nghị
Khuôn ép nhựa thông dụng	SKD61
Khuôn sản lượng rất lớn	SKD61 thấm Nitơ hoặc SKH51
Khuôn làm việc với nhựa ăn mòn	SUS440C
Cần tối ưu chi phí nhưng vẫn đảm bảo tuổi thọ	SKD61

5. Cách lựa chọn chốt đẩy phù hợp cho từng loại khuôn ép nhựa

Sau khi hiểu sự khác nhau giữa SKD61, SKH51 và SUS440C, câu hỏi mà hầu hết kỹ sư thiết kế khuôn, phòng mua hay bộ phận bảo trì đều quan tâm là:

"Nên chọn loại chốt đẩy nào để vừa đảm bảo tuổi thọ khuôn, vừa tối ưu chi phí?"

Trên thực tế, không có loại chốt đẩy nào phù hợp cho mọi khuôn. Theo khuyến nghị từ MISUMI, DME và HASCO, việc lựa chọn nên bắt đầu từ điều kiện làm việc của khuôn, sau đó mới quyết định vật liệu, kích thước và phương pháp xử lý bề mặt.

Dưới đây là 5 bước lựa chọn mà nhiều nhà sản xuất khuôn đang áp dụng.

---

5.1. Bước 1: Xác định tuổi thọ và sản lượng của khuôn

Đây là yếu tố quan trọng nhất nhưng cũng thường bị bỏ qua. Một bộ khuôn sản xuất vài chục nghìn sản phẩm sẽ có yêu cầu hoàn toàn khác so với khuôn chạy liên tục hàng triệu chu kỳ mỗi năm.

Sản lượng dự kiến	Khuyến nghị vật liệu	Ghi chú
Dưới 100.000 chu kỳ	SKD61	Đáp ứng tốt, chi phí hợp lý.
100.000 - 1.000.000 chu kỳ	SKD61 nhiệt luyện	Lựa chọn phổ biến nhất.
Trên 1.000.000 chu kỳ	SKD61 thấm Nitơ hoặc SKH51	Tăng tuổi thọ và khả năng chống mài mòn.

---

5.2. Bước 2: Xác định loại nhựa sẽ ép

Không phải tất cả các loại nhựa đều tác động giống nhau lên chốt đẩy. Một số vật liệu có chứa sợi thủy tinh hoặc phụ gia chống cháy sẽ làm tăng tốc độ mài mòn đáng kể.

Loại nhựa	Đặc điểm	Khuyến nghị
PP, PE, ABS	Mài mòn thấp	SKD61
PC, PA	Nhiệt độ ép cao hơn	SKD61 hoặc SKH51
PA + GF, PBT + GF	Mài mòn rất mạnh do sợi thủy tinh	SKD61 thấm Nitơ hoặc SKH51
PVC	Dễ gây ăn mòn	SUS440C

---

5.3. Bước 3: Chọn đúng đường kính và chiều dài làm việc

Nhiều trường hợp chốt đẩy bị cong không phải do vật liệu kém chất lượng mà do lựa chọn sai tỷ lệ giữa đường kính và chiều dài làm việc.

Chiều dài làm việc càng lớn thì nguy cơ mất ổn định và cong chốt càng cao. Khi đó, việc tăng đường kính hoặc bố trí thêm chốt đẩy thường hiệu quả hơn so với chỉ thay đổi vật liệu.

---

5.4. Bước 4: Có cần chốt đẩy thấm Nitơ?

Thấm Nitơ (Nitriding) không phải là tiêu chuẩn bắt buộc cho mọi loại chốt đẩy. Tuy nhiên, đây là giải pháp được nhiều nhà sản xuất khuôn lựa chọn khi muốn tăng tuổi thọ mà không phải chuyển sang vật liệu đắt tiền hơn.

Điều kiện làm việc	Khuyến nghị
Khuôn sản xuất thông thường	Không bắt buộc.
Khuôn chạy liên tục 24/7	Nên sử dụng.
Nhựa chứa sợi thủy tinh	Khuyến nghị.
Yêu cầu tuổi thọ rất cao	Khuyến nghị.

Ưu điểm lớn nhất của thấm Nitơ là làm tăng đáng kể độ cứng lớp bề mặt trong khi phần lõi của chốt vẫn giữ được độ dai, giúp hạn chế nguy cơ gãy khi làm việc lâu dài.

---

5.5. Checklist lựa chọn chốt đẩy trước khi đặt hàng

Trước khi quyết định lựa chọn một model chốt đẩy, hãy kiểm tra lần lượt các tiêu chí dưới đây:

---

5.6. Khuyến nghị của kỹ sư

Trong đa số các khuôn ép nhựa thông dụng, SKD61 vẫn là lựa chọn cân bằng nhất nhờ khả năng chịu nhiệt, độ dai cao và chi phí hợp lý. Chỉ khi khuôn làm việc với sản lượng rất lớn, nhựa có tính mài mòn cao hoặc môi trường ăn mòn, kỹ sư mới nên cân nhắc chuyển sang SKD61 thấm Nitơ, SKH51 hoặc SUS440C.

Nói cách khác, hãy lựa chọn chốt đẩy theo điều kiện làm việc thực tế của khuôn, thay vì chỉ dựa vào độ cứng hoặc giá thành. Đây cũng là nguyên tắc mà các nhà sản xuất khuôn lớn trên thế giới đang áp dụng để tối ưu tuổi thọ khuôn và giảm chi phí bảo trì.

6. Giải mã SKD61 dưới góc nhìn luyện kim: Vì sao loại thép này lại phù hợp để chế tạo chốt đẩy?

Ở các phần trước, chúng ta đã biết SKD61 là vật liệu được sử dụng phổ biến nhất để chế tạo chốt đẩy khuôn nhựa. Tuy nhiên, điều làm nên giá trị của SKD61 không chỉ nằm ở tên gọi hay độ cứng sau nhiệt luyện, mà nằm ở thành phần hóa học và cấu trúc vi mô của thép.

Mỗi nguyên tố hợp kim trong SKD61 đều được bổ sung với một mục đích rất rõ ràng: có nguyên tố giúp thép cứng hơn, có nguyên tố giúp thép chịu nhiệt, có nguyên tố lại giúp hạn chế nứt gãy sau hàng triệu chu kỳ làm việc.

Nói cách khác, SKD61 không phải là loại thép "rất cứng", mà là loại thép được thiết kế để đạt sự cân bằng tối ưu giữa độ cứng, độ dai và độ ổn định khi làm việc ở nhiệt độ cao.

---

6.1. Thành phần hóa học tiêu biểu của SKD61

Theo tiêu chuẩn JIS G4404, thành phần hóa học của SKD61 nằm trong khoảng sau:

Nguyên tố	Hàm lượng (%)	Vai trò chính
Carbon (C)	0.32 – 0.42	Tạo độ cứng sau nhiệt luyện.
Silic (Si)	0.80 – 1.20	Tăng độ bền và khả năng chịu ram.
Mangan (Mn)	0.20 – 0.50	Tăng khả năng thấm tôi và cải thiện độ bền.
Chromium (Cr)	4.75 – 5.50	Tăng khả năng chống mài mòn và chịu nhiệt.
Molybdenum (Mo)	1.10 – 1.75	Giữ độ bền ở nhiệt độ cao, chống ram giòn.
Vanadium (V)	0.80 – 1.20	Tạo cacbit cứng, tinh luyện hạt thép.

*Giá trị có thể dao động nhẹ giữa các nhà sản xuất thép như Daido Steel, Hitachi Metals, ASSAB hoặc Uddeholm nhưng đều nằm trong giới hạn của tiêu chuẩn JIS G4404.*

---

6.2. Carbon (C): "Nền móng" tạo nên độ cứng của SKD61

Carbon là nguyên tố quyết định khả năng đạt độ cứng sau quá trình tôi và ram. Nếu hàm lượng Carbon quá thấp, thép sẽ không đủ cứng để chống mài mòn. Ngược lại, nếu quá cao, thép sẽ trở nên giòn và dễ nứt khi chịu tải va đập.

Điểm đặc biệt của SKD61 là hàm lượng Carbon chỉ ở mức khoảng 0,4%, thấp hơn nhiều so với các thép gió như SKH51. Chính điều này giúp SKD61 giữ được độ dai tốt hơn, rất phù hợp với chi tiết phải chịu lực lặp lại như chốt đẩy.

---

6.3. Chromium (Cr): Lá chắn chống mài mòn

Với hàm lượng khoảng 5%, Chromium là nguyên tố tạo nên khả năng chống mài mòn nổi bật của SKD61. Trong quá trình nhiệt luyện, Crom kết hợp với Carbon tạo thành các hạt cacbit rất cứng phân bố trong nền thép.

Các hạt cacbit này giúp giảm tốc độ mòn khi thân chốt liên tục trượt trong bạc dẫn hướng, đồng thời tăng khả năng chịu nhiệt và cải thiện độ thấm tôi.

Điều cần lưu ý là hàm lượng Crom của SKD61 chưa đủ cao để tạo khả năng chống gỉ như thép không gỉ SUS440C. Vì vậy, SKD61 vẫn cần được bảo quản đúng cách để tránh oxy hóa trong môi trường ẩm.

---

6.4. Molybdenum (Mo): Bí quyết giúp SKD61 làm việc bền bỉ ở nhiệt độ cao

Trong khuôn ép nhựa, chốt đẩy liên tục chịu ảnh hưởng của nhiệt độ từ lòng khuôn. Nếu thép bị "mềm" đi sau thời gian làm việc, độ mài mòn sẽ tăng rất nhanh.

Molybdenum giúp hạn chế hiện tượng này bằng cách duy trì độ cứng sau quá trình ram và tăng khả năng chống ram giòn. Đây là một trong những lý do SKD61 được xếp vào nhóm thép dụng cụ làm việc nóng (Hot Work Tool Steel).

Đối với các khuôn ép kỹ thuật có nhiệt độ khuôn cao, vai trò của Molypden càng trở nên quan trọng trong việc duy trì kích thước và cơ tính của chốt đẩy theo thời gian.

---

6.5. Vanadium (V): Nguyên tố nhỏ nhưng tạo nên tuổi thọ lớn

Vanadium chỉ chiếm khoảng 1% trong thành phần SKD61, nhưng lại có ảnh hưởng rất lớn đến cấu trúc của thép.

Nguyên tố này tạo ra các hạt cacbit Vanadi có độ cứng rất cao, giúp tăng khả năng chống mài mòn và hạn chế sự phát triển của hạt Austenit trong quá trình nhiệt luyện. Kết quả là thép có cấu trúc hạt mịn hơn, đồng đều hơn và ít bị nứt khi làm việc lâu dài.

---

6.6. Vì sao SKD61 có tuổi thọ cao hơn thép carbon thông thường?

Nếu so sánh với thép carbon thông thường như S45C hoặc C45, SKD61 không chỉ khác ở độ cứng mà còn khác ở khả năng duy trì cơ tính trong suốt quá trình làm việc.

Đặc tính	Thép carbon thông thường	SKD61
Độ cứng sau nhiệt luyện	Trung bình	Cao và ổn định
Khả năng chịu nhiệt	Thấp	Rất tốt
Chống mài mòn	Khá	Cao
Độ dai	Khá	Rất tốt
Tuổi thọ khi làm chốt đẩy	Thấp	Cao hơn đáng kể

Sự khác biệt này không đến từ một nguyên tố riêng lẻ mà là kết quả của việc kết hợp hài hòa giữa Carbon, Chromium, Molybdenum và Vanadium cùng quy trình nhiệt luyện phù hợp.

---

6.7. Điều làm nên giá trị của SKD61 không chỉ là thành phần hóa học

Một thanh SKD61 chỉ phát huy hết khả năng khi trải qua quy trình nhiệt luyện đúng tiêu chuẩn. Cùng một mác thép nhưng nếu quá trình tôi, ram hoặc xử lý bề mặt không đạt yêu cầu, tuổi thọ của chốt đẩy có thể giảm đáng kể.

Đó cũng là lý do các nhà sản xuất lớn luôn kiểm soát chặt chẽ từ chất lượng thép đầu vào, quy trình nhiệt luyện đến độ chính xác gia công trước khi xuất xưởng.

7. Quy trình sản xuất chốt đẩy khuôn nhựa: Vì sao cùng là SKD61 nhưng tuổi thọ lại khác nhau?

Không ít người cho rằng chỉ cần sử dụng thép SKD61 là đã có một chốt đẩy chất lượng cao. Thực tế hoàn toàn ngược lại. SKD61 chỉ là vật liệu đầu vào. Tuổi thọ thực tế của chốt đẩy phụ thuộc rất lớn vào quy trình gia công, nhiệt luyện và kiểm soát chất lượng sau sản xuất.

Đây cũng là lý do vì sao hai chốt đẩy cùng ghi "SKD61", cùng kích thước và cùng độ cứng danh nghĩa nhưng thời gian sử dụng có thể chênh lệch gấp nhiều lần.

Theo quy trình sản xuất của các nhà sản xuất linh kiện khuôn lớn như MISUMI, DME, HASCO hay Meusburger, một chốt đẩy tiêu chuẩn thường phải trải qua các công đoạn sau.

---

7.1. Lựa chọn thép và kiểm soát nguyên liệu đầu vào

Quá trình sản xuất bắt đầu từ thép tròn SKD61 được cung cấp bởi các nhà sản xuất thép chuyên dụng như Daido Steel, Hitachi, ASSAB hoặc Uddeholm.

Ở giai đoạn này, vật liệu không chỉ được kiểm tra thành phần hóa học mà còn được đánh giá về độ sạch luyện kim (Steel Cleanliness), mức độ tạp chất phi kim và tính đồng đều của cấu trúc thép.

Thép có nhiều tạp chất hoặc lẫn các hạt oxit lớn sẽ dễ hình thành điểm tập trung ứng suất, làm tăng nguy cơ nứt gãy sau thời gian dài làm việc.

---

7.2. Gia công tạo hình

Thanh thép được cắt theo chiều dài yêu cầu, sau đó tiện tạo đầu chốt và phần thân. Ở công đoạn này, lượng dư gia công được giữ lại để phục vụ cho quá trình mài chính xác sau nhiệt luyện.

Nếu gia công quá sát kích thước ngay từ đầu, chi tiết có thể bị biến dạng sau khi tôi, dẫn đến khó đạt dung sai cuối cùng.

---

7.3. Nhiệt luyện: Công đoạn quyết định chất lượng

Nhiệt luyện là bước quan trọng nhất trong toàn bộ quy trình sản xuất chốt đẩy.

Đối với SKD61, quy trình thường bao gồm:

• Tôi cứng (Hardening).
• Ram nhiều lần (Tempering).

Quá trình tôi tạo ra tổ chức Martensite có độ cứng cao. Sau đó, thép được ram để giảm ứng suất dư, tăng độ dai và ổn định cơ tính.

Nếu ram không đúng nhiệt độ hoặc thời gian, chốt đẩy có thể đạt độ cứng yêu cầu nhưng lại rất giòn, dễ nứt trong quá trình sử dụng.

Hiện tượng	Nguyên nhân có thể
Chốt bị cong sau thời gian ngắn	Nhiệt luyện không ổn định hoặc còn ứng suất dư.
Đầu chốt bị mẻ	Độ dai không đạt yêu cầu.
Mòn nhanh bất thường	Độ cứng thấp hoặc tổ chức thép không đồng đều.

---

7.4. Mài vô tâm (Centerless Grinding): Công đoạn quyết định độ chính xác

Sau nhiệt luyện, thân chốt được mài vô tâm để đạt kích thước và độ tròn theo yêu cầu.

Khác với phương pháp tiện thông thường, mài vô tâm cho phép kiểm soát đường kính rất chính xác, đồng thời cải thiện độ nhẵn bề mặt và độ thẳng của thân chốt.

Đây là công đoạn ảnh hưởng trực tiếp đến khả năng chuyển động của chốt trong bạc dẫn hướng.

---

7.5. Đánh bóng bề mặt

Sau khi đạt kích thước yêu cầu, bề mặt thân chốt được đánh bóng để giảm độ nhám.

Bề mặt càng mịn thì hệ số ma sát càng thấp, lượng dầu bôi trơn được giữ ổn định hơn và khả năng chống mài mòn cũng được cải thiện.

Ở các dòng chốt đẩy cao cấp, độ nhám bề mặt thường được kiểm soát ở mức rất thấp nhằm đảm bảo chuyển động trơn tru trong suốt vòng đời của khuôn.

---

7.6. Thấm Nitơ hoặc xử lý bề mặt (nếu có)

Đối với các dòng chốt đẩy yêu cầu tuổi thọ cao, nhà sản xuất có thể áp dụng công nghệ thấm Nitơ sau nhiệt luyện.

Quá trình này tạo ra một lớp bề mặt có độ cứng rất cao nhưng vẫn giữ được phần lõi dẻo, giúp tăng khả năng chống mài mòn mà không làm giảm độ bền va đập của chi tiết.

Một số dòng chốt đặc biệt còn được phủ các lớp vật liệu như TiN, TiCN hoặc DLC để giảm ma sát và tăng khả năng chống bám dính trong những ứng dụng chuyên biệt. Tuy nhiên, đây không phải là cấu hình tiêu chuẩn của mọi chốt đẩy và thường chỉ xuất hiện ở các ứng dụng có yêu cầu kỹ thuật cao.

---

7.7. Kiểm tra chất lượng trước khi xuất xưởng

Trước khi được đóng gói, chốt đẩy cần trải qua nhiều bước kiểm tra nhằm đảm bảo đáp ứng yêu cầu thiết kế.

Hạng mục kiểm tra	Mục đích
Đường kính	Đảm bảo dung sai lắp ghép.
Độ thẳng	Giảm nguy cơ cong và kẹt chốt.
Độ cứng	Kiểm tra hiệu quả nhiệt luyện.
Độ nhám bề mặt	Giảm ma sát khi làm việc.
Ngoại quan	Phát hiện nứt, xước hoặc biến dạng.

---

7.8. Vì sao hai chốt đẩy cùng là SKD61 nhưng tuổi thọ vẫn khác nhau?

Sự khác biệt không nằm ở tên vật liệu mà nằm ở toàn bộ chuỗi sản xuất phía sau. Chất lượng thép đầu vào, quy trình nhiệt luyện, độ chính xác khi mài, chất lượng xử lý bề mặt và hệ thống kiểm soát chất lượng đều ảnh hưởng trực tiếp đến tuổi thọ của chốt đẩy.

Đó cũng là lý do các sản phẩm đến từ những thương hiệu như MISUMI, DME hay HASCO thường có giá thành cao hơn, nhưng đổi lại là độ ổn định, tuổi thọ và khả năng thay thế đồng nhất trong quá trình sản xuất.

8. Phân tích các lỗi hư hỏng thường gặp của chốt đẩy và cách khắc phục

Ngay cả khi được chế tạo từ thép SKD61 chất lượng cao và gia công đúng tiêu chuẩn, chốt đẩy vẫn có thể hư hỏng nếu điều kiện làm việc hoặc thiết kế khuôn không phù hợp.

Điều quan trọng là đa số các hư hỏng của chốt đẩy không xuất phát từ bản thân chốt. Trong nhiều trường hợp, chốt đẩy chỉ là "nạn nhân", còn nguyên nhân thực sự nằm ở thiết kế khuôn, hệ thống dẫn hướng, lực đẩy hoặc chế độ bảo dưỡng.

Hiểu đúng nguyên nhân sẽ giúp doanh nghiệp giảm đáng kể thời gian dừng máy, chi phí thay thế linh kiện và kéo dài tuổi thọ của toàn bộ bộ khuôn.

---

8.1. Chốt đẩy bị cong (Bent Ejector Pin)

Đây là dạng hư hỏng phổ biến nhất trong khuôn ép nhựa, đặc biệt ở các chốt có đường kính nhỏ và chiều dài làm việc lớn.

Dấu hiệu nhận biết

• Chốt chuyển động nặng hoặc bị kẹt.
• Sản phẩm xuất hiện vết đẩy không đều.
• Thân chốt cong khi tháo khỏi khuôn.
• Bạc dẫn hướng mòn bất thường.

Nguyên nhân gốc

• Tỷ lệ chiều dài làm việc trên đường kính (L/D) quá lớn.
• Lực đẩy tác dụng lệch tâm.
• Sản phẩm bám khuôn quá chặt.
• Hệ thống dẫn hướng mòn.
• Đầu chốt chịu tải ngang trong quá trình đẩy.

Giải pháp

• Tăng đường kính chốt nếu không gian cho phép.
• Bổ sung thêm chốt đẩy để phân bố tải.
• Điều chỉnh vị trí chốt gần trọng tâm lực hơn.
• Kiểm tra khe hở giữa chốt và bạc dẫn hướng.
• Giảm lực bám sản phẩm bằng cách tối ưu góc thoát khuôn.

---

8.2. Đầu chốt bị mẻ hoặc gãy

Hiện tượng mẻ đầu chốt thường xảy ra tại vùng tiếp xúc trực tiếp với sản phẩm hoặc lòng khuôn.

Dấu hiệu nhận biết

• Đầu chốt mất một phần vật liệu.
• Bề mặt sản phẩm xuất hiện vết lõm bất thường.
• Có mảnh thép nhỏ trong lòng khuôn.

Nguyên nhân gốc

• Va đập khi đóng khuôn.
• Đầu chốt quá mỏng.
• Độ cứng cao nhưng độ dai không đủ.
• Sai lệch tâm giữa chốt và lỗ dẫn hướng.

Giải pháp

• Kiểm tra độ đồng tâm của hệ thống đẩy.
• Điều chỉnh hành trình đẩy.
• Thiết kế lại hình dạng đầu chốt nếu chịu tải cục bộ lớn.
• Lựa chọn vật liệu phù hợp với điều kiện làm việc.

---

8.3. Thân chốt bị mài mòn nhanh

Mài mòn là hiện tượng xảy ra từ từ nhưng ảnh hưởng trực tiếp đến độ chính xác của khuôn.

Dấu hiệu nhận biết

• Đường kính thân chốt giảm.
• Xuất hiện khe hở lớn với bạc dẫn hướng.
• Sản phẩm xuất hiện ba via hoặc sai lệch vị trí.

Nguyên nhân gốc

• Thiếu bôi trơn.
• Bạc dẫn hướng bị mòn.
• Nhựa chứa sợi thủy tinh hoặc phụ gia mài mòn.
• Bề mặt chốt có độ nhám lớn.

Giải pháp

• Bảo dưỡng định kỳ hệ thống dẫn hướng.
• Sử dụng SKD61 thấm Nitơ hoặc SKH51 khi cần.
• Kiểm tra chất lượng bề mặt sau mài.
• Sử dụng chất bôi trơn phù hợp.

---

8.4. Chốt đẩy bị xước dọc thân

Các vết xước chạy dọc theo thân chốt thường là dấu hiệu cho thấy hệ thống dẫn hướng đang làm việc không bình thường.

Nguyên nhân thường gặp

• Bụi kim loại hoặc mạt nhựa lọt vào khe hở.
• Bạc dẫn hướng bị méo.
• Lắp ráp sai đồng tâm.
• Không vệ sinh khuôn định kỳ.

Nếu tiếp tục vận hành, các vết xước sẽ trở thành điểm khởi đầu của mài mòn và nứt mỏi.

---

8.5. Chốt đẩy bị kẹt

Đây là lỗi gây ảnh hưởng trực tiếp đến chu kỳ ép và có thể làm dừng toàn bộ dây chuyền sản xuất.

Nguyên nhân có thể

• Biến dạng do nhiệt.
• Chốt cong.
• Bạc dẫn hướng mòn.
• Cặn nhựa hoặc bụi bẩn tích tụ.
• Thiếu dầu bôi trơn.

Khuyến nghị

Không nên cố tăng lực đẩy để khắc phục hiện tượng kẹt. Điều này có thể dẫn đến cong chốt hoặc gãy đầu chốt. Cần tháo khuôn để kiểm tra nguyên nhân trước khi tiếp tục sản xuất.

---

8.6. Chốt đổi màu hoặc xuất hiện vết cháy

Màu vàng sẫm, xanh tím hoặc nâu trên thân chốt thường phản ánh hiện tượng quá nhiệt do ma sát hoặc bôi trơn không hiệu quả.

Nguyên nhân

• Ma sát lớn.
• Thiếu bôi trơn.
• Khe hở lắp ghép không phù hợp.
• Chu kỳ ép quá nhanh.

Nếu không xử lý sớm, nhiệt độ cao có thể làm thay đổi cơ tính của lớp bề mặt, khiến tốc độ mài mòn tăng nhanh hơn.

---

8.7. Bảng tổng hợp nhanh các lỗi thường gặp

Hiện tượng	Nguyên nhân chính	Giải pháp ưu tiên
Chốt bị cong	Lực lệch tâm, L/D quá lớn	Tăng đường kính hoặc bố trí thêm chốt
Đầu chốt mẻ	Va đập, sai đồng tâm	Kiểm tra hành trình và căn chỉnh khuôn
Mài mòn nhanh	Thiếu bôi trơn, vật liệu nhựa mài mòn	Thấm Nitơ hoặc dùng vật liệu phù hợp
Xước thân chốt	Bạc dẫn hướng mòn, bụi bẩn	Vệ sinh và thay bạc dẫn hướng
Kẹt chốt	Cong chốt, biến dạng nhiệt	Kiểm tra toàn bộ hệ thống đẩy
Đổi màu bề mặt	Quá nhiệt, ma sát lớn	Kiểm tra bôi trơn và khe hở lắp ghép

---

8.8. Hầu hết sự cố đều có thể phòng tránh

Qua kinh nghiệm thực tế trong ngành khuôn mẫu, phần lớn các sự cố của chốt đẩy không xảy ra đột ngột mà đều có dấu hiệu cảnh báo từ sớm như tăng lực đẩy, xuất hiện vết xước, tiếng kêu bất thường hoặc sản phẩm bắt đầu có dấu vết của chốt đẩy. Việc kiểm tra và bảo dưỡng định kỳ sẽ giúp phát hiện những dấu hiệu này trước khi chúng phát triển thành hư hỏng nghiêm trọng.

Đối với các khuôn có sản lượng lớn, xây dựng quy trình kiểm tra định kỳ cho chốt đẩy, bạc dẫn hướng và hệ thống bôi trơn không chỉ giúp kéo dài tuổi thọ linh kiện mà còn giảm đáng kể thời gian dừng máy ngoài kế hoạch.

9. Câu hỏi thường gặp về chốt đẩy khuôn nhựa (FAQ)

Trong quá trình tư vấn và cung cấp chốt đẩy khuôn nhựa (Ejector Pin), chúng tôi nhận thấy nhiều kỹ sư thiết kế, kỹ thuật bảo trì và bộ phận mua hàng thường gặp những câu hỏi dưới đây. Những giải đáp này được tổng hợp dựa trên kinh nghiệm thực tế cùng tài liệu kỹ thuật của các nhà sản xuất linh kiện khuôn tiêu chuẩn.

---

9.1. Chốt đẩy khuôn nhựa là gì?

Chốt đẩy khuôn nhựa (Ejector Pin) là linh kiện thuộc hệ thống đẩy của khuôn ép nhựa, có nhiệm vụ đưa sản phẩm ra khỏi lòng khuôn sau khi quá trình ép hoàn tất. Chốt đẩy hoạt động theo chuyển động tịnh tiến và phải chịu tải trọng lặp lại hàng trăm nghìn đến hàng triệu chu kỳ trong suốt tuổi thọ của khuôn.

---

9.2. Chốt đẩy SKD61 có tốt không?

SKD61 là vật liệu được sử dụng phổ biến nhất để sản xuất chốt đẩy tiêu chuẩn nhờ khả năng cân bằng giữa độ cứng, độ dai và khả năng chịu nhiệt. Đối với đa số khuôn ép nhựa thông dụng, SKD61 là lựa chọn tối ưu về cả hiệu suất và chi phí.

---

9.3. Khi nào nên dùng chốt đẩy SKH51?

SKH51 phù hợp với khuôn có sản lượng rất lớn hoặc sử dụng vật liệu nhựa có tính mài mòn cao như nhựa chứa sợi thủy tinh (Glass Fiber). So với SKD61, SKH51 có khả năng chống mài mòn tốt hơn nhưng chi phí cao hơn và độ dai thấp hơn.

---

9.4. Chốt đẩy SUS440C dùng trong trường hợp nào?

SUS440C thường được lựa chọn khi khuôn làm việc với nhựa có tính ăn mòn như PVC hoặc trong môi trường có độ ẩm cao. Ưu điểm lớn nhất của SUS440C là khả năng chống gỉ vượt trội so với SKD61.

---

9.5. Chốt đẩy thấm Nitơ có ưu điểm gì?

Thấm Nitơ giúp tăng độ cứng lớp bề mặt, giảm ma sát và cải thiện khả năng chống mài mòn trong khi phần lõi vẫn giữ được độ dai. Đây là giải pháp được nhiều nhà sản xuất lựa chọn cho các khuôn có sản lượng lớn hoặc yêu cầu tuổi thọ cao.

---

9.6. Bao lâu nên thay chốt đẩy?

Không có một mốc thời gian cố định. Chốt đẩy nên được thay thế khi xuất hiện các dấu hiệu như cong, mòn thân, xước bề mặt, đầu chốt bị mẻ hoặc khe hở với bạc dẫn hướng vượt quá giới hạn cho phép. Việc kiểm tra định kỳ theo kế hoạch bảo dưỡng khuôn luôn hiệu quả hơn thay thế khi đã xảy ra hư hỏng.

---

9.7. Vì sao chốt đẩy bị cong?

Nguyên nhân phổ biến gồm lực đẩy lệch tâm, chiều dài làm việc quá lớn so với đường kính, sản phẩm bám khuôn quá chặt hoặc hệ thống dẫn hướng bị mòn. Trong đa số trường hợp, hiện tượng cong không phải do vật liệu kém chất lượng mà do điều kiện làm việc không phù hợp.

---

9.8. Vì sao chốt đẩy bị gãy?

Chốt đẩy có thể bị gãy do va đập khi đóng khuôn, tải trọng vượt thiết kế, sai lệch đồng tâm hoặc lựa chọn vật liệu không phù hợp. Việc tăng độ cứng không phải lúc nào cũng giúp giảm nguy cơ gãy nếu độ dai của vật liệu không đáp ứng yêu cầu.

---

9.9. Chốt đẩy có cần bôi trơn không?

Có. Bôi trơn đúng cách giúp giảm ma sát giữa chốt đẩy và bạc dẫn hướng, hạn chế mài mòn, giảm nhiệt sinh ra trong quá trình làm việc và kéo dài tuổi thọ của cả chốt đẩy lẫn khuôn ép nhựa.

---

9.10. Có thể đánh bóng hoặc mài lại chốt đẩy không?

Có thể trong một số trường hợp, nhưng cần kiểm tra dung sai sau khi gia công. Nếu đường kính giảm vượt quá giới hạn cho phép hoặc lớp thấm Nitơ bị loại bỏ, việc thay mới sẽ an toàn và hiệu quả hơn so với tái sử dụng.

---

9.11. Nên chọn chốt đẩy MISUMI, HASCO hay DME?

Các thương hiệu như MISUMI, HASCO và DME đều cung cấp chốt đẩy đạt tiêu chuẩn công nghiệp với độ chính xác và khả năng thay thế cao. Việc lựa chọn phụ thuộc vào tiêu chuẩn khuôn đang sử dụng, khả năng đồng bộ linh kiện, thời gian giao hàng và ngân sách của từng doanh nghiệp.

---

9.12. Mua chốt đẩy khuôn nhựa ở đâu uy tín?

Nên lựa chọn nhà cung cấp có đầy đủ thông số kỹ thuật, xuất xứ rõ ràng, nhiều kích thước tiêu chuẩn và có khả năng tư vấn lựa chọn vật liệu phù hợp với từng ứng dụng. Ngoài các dòng tiêu chuẩn như EPJ, EJS, ENS, nhiều dự án còn cần gia công chốt đẩy theo bản vẽ hoặc kích thước đặc biệt để đáp ứng yêu cầu riêng của khuôn.

---

Kết luận

Chốt đẩy là một chi tiết có kích thước nhỏ nhưng ảnh hưởng trực tiếp đến độ ổn định, chất lượng sản phẩm và tuổi thọ của toàn bộ khuôn ép nhựa. Việc lựa chọn đúng vật liệu, đúng kích thước và đúng tiêu chuẩn ngay từ đầu sẽ giúp giảm đáng kể chi phí bảo trì, hạn chế thời gian dừng máy và nâng cao hiệu quả sản xuất.

Nếu bạn đang cần lựa chọn chốt đẩy khuôn nhựa SKD61, SKH51, SUS440C, hoặc cần tư vấn về chốt đẩy EPJ, EJS, ENS, chốt đẩy theo bản vẽ, chốt đẩy thấm Nitơ, hãy liên hệ với đội ngũ kỹ thuật của chúng tôi để được hỗ trợ lựa chọn giải pháp phù hợp nhất cho từng loại khuôn và điều kiện sản xuất.

10. Phụ lục kỹ thuật: Bảng tra tiêu chuẩn chốt đẩy khuôn nhựa

Bên cạnh việc lựa chọn đúng vật liệu, việc sử dụng chốt đẩy có kích thước và dung sai phù hợp cũng ảnh hưởng trực tiếp đến độ chính xác của khuôn, lực ma sát, tuổi thọ của bạc dẫn hướng và độ ổn định trong quá trình sản xuất.

Các nhà sản xuất như MISUMI, DME, HASCO và Meusburger đều xây dựng hệ thống kích thước tiêu chuẩn nhằm đảm bảo khả năng thay thế giữa các linh kiện và giảm thời gian gia công khuôn.

---

10.1. Đường kính tiêu chuẩn của chốt đẩy

Tùy theo từng nhà sản xuất, dải kích thước có thể khác nhau đôi chút. Tuy nhiên, các đường kính dưới đây là những kích thước được sử dụng phổ biến nhất trong ngành khuôn ép nhựa.

Đường kính (mm)	Ứng dụng phổ biến
Ø0.5 – Ø1.5	Chi tiết điện tử, đầu nối, sản phẩm siêu nhỏ.
Ø2 – Ø4	Khuôn nhựa chính xác, linh kiện dân dụng.
Ø5 – Ø8	Khuôn gia dụng, ô tô, công nghiệp.
Ø10 – Ø16	Chi tiết lớn, lực đẩy cao.
Ø18 – Ø25	Khuôn cỡ lớn hoặc khuôn đặc biệt.

---

10.2. Chiều dài tiêu chuẩn

Để đáp ứng nhiều loại kết cấu khuôn khác nhau, chốt đẩy được sản xuất với nhiều chiều dài tiêu chuẩn. Các mức chiều dài phổ biến gồm:

• 50 mm
• 75 mm
• 100 mm
• 125 mm
• 150 mm
• 175 mm
• 200 mm
• 250 mm
• 300 mm

Ngoài các kích thước tiêu chuẩn, nhiều nhà sản xuất cũng cung cấp dịch vụ cắt theo chiều dài hoặc chế tạo theo bản vẽ.

---

10.3. Độ cứng tham khảo của các vật liệu chốt đẩy

Vật liệu	Độ cứng làm việc	Ứng dụng
SKD61	48–52 HRC	Đa số khuôn ép nhựa.
SKH51	58–62 HRC	Khuôn sản lượng lớn.
SUS440C	50–56 HRC	Môi trường ăn mòn.

Lưu ý rằng độ cứng chỉ phản ánh một phần chất lượng. Tuổi thọ thực tế còn phụ thuộc vào nhiệt luyện, độ nhẵn bề mặt, dung sai gia công và điều kiện làm việc.

---

10.4. Dung sai và độ chính xác

Thân chốt đẩy là bề mặt làm việc trực tiếp với bạc dẫn hướng, vì vậy yêu cầu về độ chính xác rất cao. Các dòng chốt đẩy tiêu chuẩn thường được kiểm soát các chỉ tiêu sau:

• Đường kính theo dung sai tiêu chuẩn của nhà sản xuất.
• Độ thẳng cao để hạn chế hiện tượng kẹt.
• Độ tròn đồng đều trên toàn bộ chiều dài.
• Bề mặt được mài và đánh bóng nhằm giảm ma sát.

Đối với khuôn chính xác, việc lựa chọn đúng cấp dung sai còn quan trọng không kém việc lựa chọn vật liệu.

---

10.5. Các dòng chốt đẩy phổ biến trên thị trường

Mã sản phẩm	Đặc điểm
EPJ	Chốt đẩy tiêu chuẩn đầu tròn.
EJS	Chốt đẩy bậc.
ENS	Chốt đẩy bậc đầu nhỏ.
ERNX	Pin đẩy dẹt.
EZH / EZN	Các dòng chốt đẩy chuyên dụng.

---

10.6. Cách đọc thông số của một chốt đẩy

Ví dụ mã sản phẩm:

EPJ 5 × 150 SKD61

• EPJ: Loại chốt đẩy.
• 5: Đường kính thân 5 mm.
• 150: Chiều dài tổng thể 150 mm.
• SKD61: Vật liệu chế tạo.

Đối với các thương hiệu khác nhau, cách ký hiệu có thể thay đổi nhưng ý nghĩa cơ bản vẫn bao gồm: kiểu chốt, đường kính, chiều dài và vật liệu.

---

10.7. Những lưu ý khi đặt mua chốt đẩy

---

Tổng kết

Chốt đẩy khuôn nhựa là một trong những linh kiện nhỏ nhưng có vai trò rất quan trọng đối với chất lượng sản phẩm và tuổi thọ của khuôn. Việc lựa chọn đúng vật liệu, đúng kích thước, đúng dung sai và đúng điều kiện sử dụng sẽ giúp giảm đáng kể chi phí bảo trì, hạn chế thời gian dừng máy và nâng cao hiệu quả sản xuất.

Hy vọng tài liệu này đã giúp bạn có cái nhìn toàn diện về chốt đẩy khuôn nhựa, từ cấu tạo, vật liệu, quy trình sản xuất, cách lựa chọn đến các lỗi thường gặp và tiêu chuẩn kỹ thuật. Nếu bạn cần tư vấn lựa chọn chốt đẩy EPJ, EJS, ENS, pin đẩy dẹt ERNX hoặc chốt đẩy theo bản vẽ, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ.

---

11. Cần tư vấn lựa chọn chốt đẩy khuôn nhựa phù hợp?

Việc lựa chọn chốt đẩy khuôn nhựa (Ejector Pin) không chỉ đơn giản là chọn đúng đường kính hay chiều dài. Để hệ thống đẩy hoạt động ổn định trong thời gian dài, kỹ sư cần đồng thời xem xét nhiều yếu tố như vật liệu chế tạo, độ cứng, sản lượng khuôn, loại nhựa sử dụng, điều kiện làm việc và tiêu chuẩn của từng hãng khuôn.

Nếu lựa chọn không phù hợp, chi phí phát sinh không chỉ nằm ở việc thay thế chốt đẩy mà còn có thể ảnh hưởng đến bạc dẫn hướng, tấm đẩy, chất lượng sản phẩm và thời gian dừng máy của toàn bộ dây chuyền sản xuất.

---

Khám phá thêm tài liệu kỹ thuật về linh kiện khuôn

Ngoài tài liệu về chốt đẩy khuôn nhựa, bạn có thể tìm hiểu thêm nhiều chuyên đề kỹ thuật khác để tối ưu thiết kế và nâng cao tuổi thọ khuôn ép nhựa.

📘 Thư viện kiến thức kỹ thuật

Website AISUN.VN là nơi tổng hợp các bài viết chuyên sâu dành cho kỹ sư thiết kế khuôn, kỹ thuật bảo trì và bộ phận mua hàng, bao gồm:

• SKD61 là gì? Đặc tính và ứng dụng trong khuôn mẫu.
• So sánh SKD61, SKH51, SUS440C và các vật liệu làm linh kiện khuôn.
• Công nghệ nhiệt luyện và thấm Nitơ.
• Tiêu chuẩn JIS, ISO và các tiêu chuẩn trong ngành khuôn.
• Kiến thức về bạc dẫn hướng, trụ dẫn hướng, lò xo khuôn, chốt hồi và các linh kiện khuôn khác.

Nếu muốn hiểu sâu hơn về vật liệu, tiêu chuẩn và nguyên lý hoạt động của từng linh kiện khuôn, đây sẽ là nguồn tài liệu hữu ích dành cho bạn.

---

📦 Danh mục sản phẩm linh kiện khuôn

Nếu bạn đang cần tra cứu nhanh thông số hoặc lựa chọn sản phẩm, SUNEI.VN cung cấp hệ thống danh mục được phân loại rõ ràng theo từng nhóm linh kiện:

• Chốt đẩy EPJ, EJS, ENS, ERNX.
• Bạc dẫn hướng và trục dẫn hướng.
• Lò xo khuôn tiêu chuẩn JIS.
• Chày đột, cối đột và linh kiện khuôn dập.
• Cam kẹp, phụ kiện đồ gá.
• Linh kiện khuôn theo tiêu chuẩn MISUMI, HASCO, DME và nhiều thương hiệu khác.

Danh mục sản phẩm được trình bày theo mã sản phẩm, kích thước, vật liệu và thông số kỹ thuật, giúp kỹ sư và bộ phận mua hàng dễ dàng tra cứu, so sánh và lựa chọn đúng linh kiện phù hợp với từng dự án.

---

Lời kết

Mặc dù chỉ là một chi tiết nhỏ trong hệ thống khuôn ép nhựa, chốt đẩy (Ejector Pin) lại ảnh hưởng trực tiếp đến chất lượng sản phẩm, độ ổn định của quá trình sản xuất và tuổi thọ của toàn bộ bộ khuôn. Việc lựa chọn đúng vật liệu, đúng kích thước, đúng tiêu chuẩn và áp dụng quy trình bảo dưỡng hợp lý sẽ giúp doanh nghiệp giảm đáng kể chi phí sửa chữa, hạn chế thời gian dừng máy và nâng cao hiệu quả sản xuất lâu dài.

Hy vọng tài liệu này đã mang đến cho bạn cái nhìn đầy đủ và chuyên sâu về chốt đẩy khuôn nhựa, từ cấu tạo, vật liệu, quy trình sản xuất, tiêu chuẩn kỹ thuật đến phương pháp lựa chọn và xử lý các sự cố thường gặp. Chúng tôi sẽ tiếp tục cập nhật thêm nhiều tài liệu kỹ thuật mới nhằm hỗ trợ cộng đồng kỹ sư, nhà thiết kế khuôn và doanh nghiệp sản xuất trong quá trình lựa chọn và sử dụng linh kiện khuôn một cách hiệu quả nhất.

---

12. Tài liệu tham khảo và cam kết nội dung

Bài viết được biên soạn nhằm cung cấp thông tin kỹ thuật về chốt đẩy khuôn nhựa (Ejector Pin) dựa trên các tiêu chuẩn vật liệu, tài liệu kỹ thuật của nhà sản xuất và kinh nghiệm thực tế trong lĩnh vực linh kiện khuôn mẫu. Một số thông số có thể thay đổi tùy theo tiêu chuẩn của từng hãng hoặc yêu cầu thiết kế của từng bộ khuôn.

Nguồn tài liệu tham khảo

• JIS G4404 – Alloy Tool Steels (Tiêu chuẩn thép dụng cụ hợp kim của Nhật Bản).
• JIS G4303 – Stainless Steel Bars.
• MISUMI Mold Components Catalog.
• DME Standard Mold Components Catalog.
• HASCO Standard Parts Catalog.
• Meusburger Standard Parts Documentation.
• Daido Steel – Tool Steel Technical Data.
• ASSAB Tool Steel Handbook.
• Uddeholm Tool Steel Handbook.

Cam kết về nội dung

Nội dung trong bài viết được xây dựng theo hướng kỹ thuật, ưu tiên tính chính xác và khả năng ứng dụng trong thực tế sản xuất. Chúng tôi thường xuyên rà soát, cập nhật bài viết khi có thay đổi về tiêu chuẩn, vật liệu hoặc khi các nhà sản xuất công bố tài liệu kỹ thuật mới nhằm mang đến thông tin đáng tin cậy cho kỹ sư thiết kế khuôn, bộ phận bảo trì và doanh nghiệp sản xuất.
