Thông số chốt đàn hồi SSP
Kiểu sản phẩm: Spring Pin/ Spring Pin inox
Vật liệu: Thép lò xo/Thép không gỉ dùng cho lò xo
Độ cứng: 45 – 50 HRC/42 – 48 HRC
Kiểu đầu: Vát 45° hai đầu
Đường kính danh nghĩa: Ø2 – Ø10 mm
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng
Chốt đàn hồi SSP – SSPSR MISUMI | Spring Pin thép và inox
1. Chốt đàn hồi SSP – SSPSR là gì?
SSPR và SSPSR là dòng chốt đàn hồi dạng ống có khe hở, thường được gọi là Spring Pin, sử dụng khả năng đàn hồi của thân chốt để tạo lực ép lên thành lỗ sau khi lắp.
-> Nhờ kết cấu này, chốt có thể được ép trực tiếp vào lỗ lắp để thực hiện chức năng định vị, liên kết hoặc truyền tải trọng cắt. Đây là giải pháp gọn hơn so với nhiều kiểu chốt đặc trong các cụm cơ khí cần tháo lắp và thay thế thuận tiện.
Dòng sản phẩm được MISUMI cung cấp với hai phiên bản vật liệu chính: SSPR bằng thép lò xo và SSPSR bằng thép không gỉ dùng cho lò xo.
Cấu tạo và nguyên lý hoạt động
Chốt có thân dạng ống đàn hồi với khe dọc, giúp đường kính ngoài của chốt có thể co lại khi ép vào lỗ.
Quá trình hoạt động khá đơn giản: Ép chốt vào lỗ → thân chốt co đàn hồi → chốt tạo lực ép lên thành lỗ → giữ và định vị các chi tiết.
-> Nhờ lực đàn hồi này, Spring Pin có thể bù trừ một phần sai lệch nhỏ của lỗ lắp và tạo khả năng giữ chặt sau khi lắp đặt.

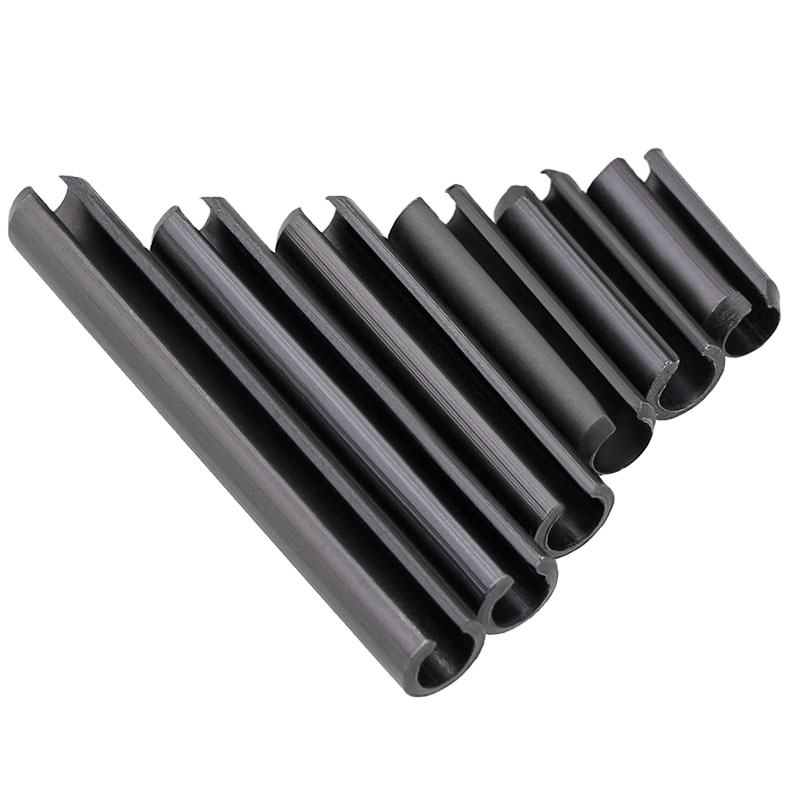

Chốt đàn hồi SSP
2. Thông số chốt đàn hồi SSP
| Thông số | SSPR | SSPSR |
|---|---|---|
| Kiểu sản phẩm | Spring Pin | Spring Pin inox |
| Vật liệu | Thép lò xo | Thép không gỉ dùng cho lò xo |
| Độ cứng | 45 – 50 HRC | 42 – 48 HRC |
| Đường kính danh nghĩa | Ø2 – Ø10 mm | Ø2 – Ø6 mm |
| Kiểu đầu | Vát 45° hai đầu | Vát 45° hai đầu |
| Chức năng | Định vị, liên kết, chịu tải cắt | Định vị, liên kết trong môi trường cần vật liệu inox |

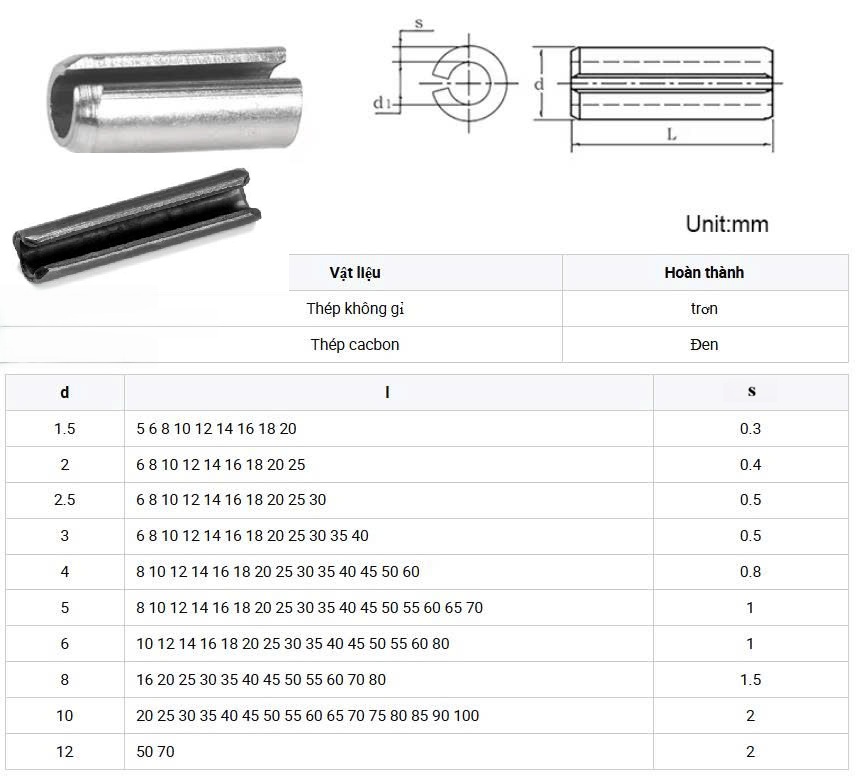

Thông số kỹ thuật chốt đàn hồi SSP
3. Ưu điểm của chốt đàn hồi SSPR – SSPSR
- Kết cấu đàn hồi, dễ ép lắp vào lỗ.
- Có khả năng tạo lực giữ nhờ sự đàn hồi của thân chốt.
- Phù hợp cho chức năng định vị và liên kết chi tiết.
- Có thể chịu tải trọng cắt trong các cụm cơ khí.
- Hai đầu được vát giúp việc đưa chốt vào lỗ thuận tiện hơn.
- Có lựa chọn thép lò xo SSPR và inox SSPSR.
- Dải kích thước từ Ø2 đến Ø10 mm tùy phiên bản.
4.Cách chọn chốt đàn hồi SSP
a. Chọn đường kính D
Đường kính danh nghĩa của chốt phải phù hợp với đường kính lỗ lắp.
b. Chọn chiều dài L
Chiều dài cần đủ để chốt làm việc trên toàn bộ các chi tiết cần liên kết.
c. Chọn vật liệu
- SSPR: phù hợp cho các ứng dụng cơ khí thông thường, đường kính Ø2 đến Ø10.
- SSPSR: phù hợp khi cần sử dụng phiên bản thép không gỉ, có các đường kính Ø2 đến Ø6.
-> MISUMI quy định chiều dài từ 5 đến 100 mm tùy theo đường kính chốt. Dung sai chiều dài cũng thay đổi theo từng khoảng kích thước.
Lưu ý khi lắp chốt đàn hồi:
=> Không nên chọn đường kính lỗ theo đường kính ngoài lớn nhất của chốt. Theo hướng dẫn của MISUMI, đường kính lỗ lắp được chọn bằng đường kính danh nghĩa của Spring Pin, với dung sai H12. Điều này giúp chốt có đủ độ nén đàn hồi để tạo lực giữ sau khi lắp.
