Chốt Định Vị Lò Xo PJS/PJL/PJH/PJX | Spring Plunger

1. Tổng quan về chốt định vị lò xo PJS

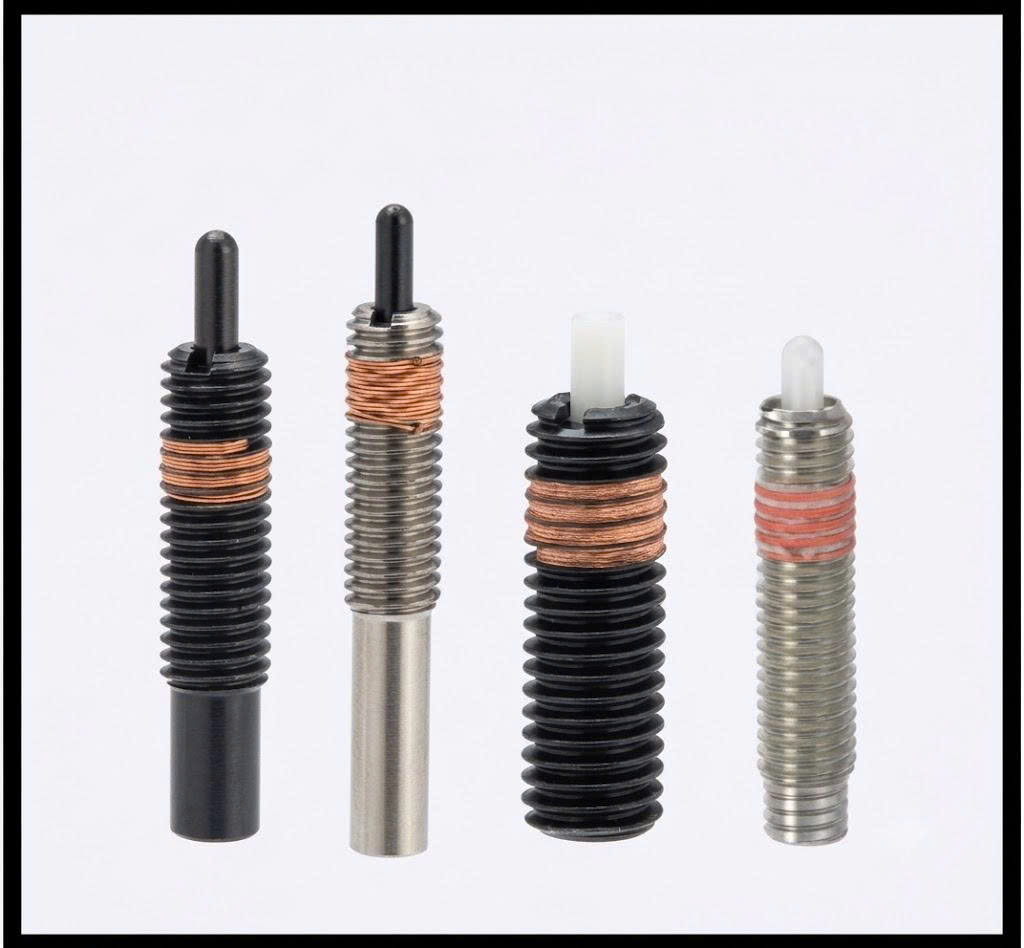

Chốt định vị lò xo PJS là dòng Spring Plunger thân ren, sử dụng pin chịu lực bằng lò xo để tạo lực đẩy tại đầu chốt. Dòng sản phẩm có nhiều cấp tải và hai lựa chọn đầu pin bằng thép hoặc nhựa, phù hợp với từng yêu cầu tiếp xúc và lực làm việc.

Sản phẩm có kết cấu gồm thân ren, pin và lò xo. Thân được vặn trực tiếp vào lỗ ren; khi đầu pin chịu tác động, pin dịch chuyển vào trong và nén lò xo để tạo lực phản hồi.

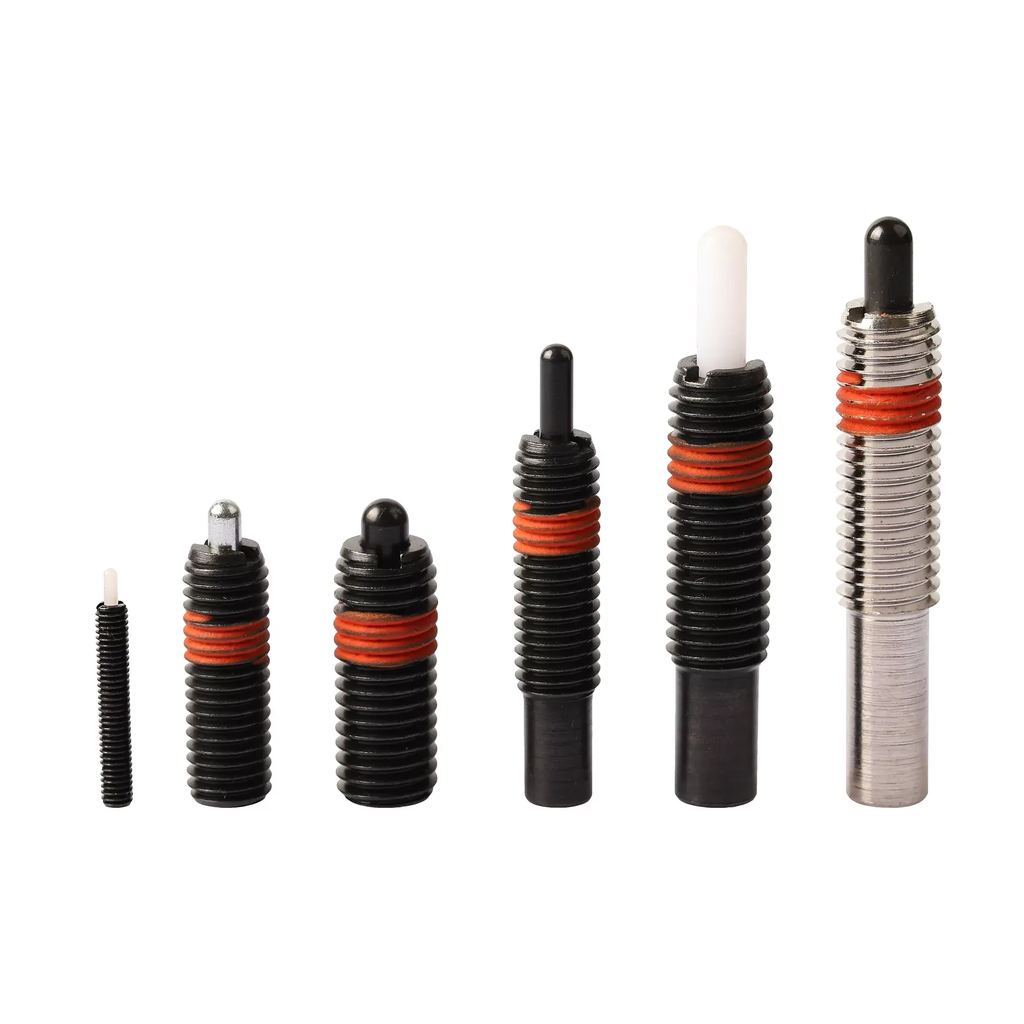

Phân biệt các mã PJS, PJL, PJH và PJX

=> Điểm khác nhau chính giữa các series là cấp tải của lò xo.

• Nhóm PJS/PJL/PJH/PJX sử dụng pin bằng thép S45C đã thấm cacbon.
•  Nhóm NPJS/NPJL/NPJH/NPJX sử dụng đầu pin Polyacetal.

-> Việc lựa chọn cần căn cứ vào yêu cầu tiếp xúc của cơ cấu. Không nên thay trực tiếp đầu thép bằng đầu nhựa hoặc ngược lại nếu chưa kiểm tra tải và điều kiện làm việc thực tế.

2. Cách chọn chốt định vị lò xo

Khi đặt Spring Plunger, cần xác định ít nhất các thông số sau:

• Loại đầu: thép hoặc Polyacetal.
• Cấp tải: Ultra Light, Light, Heavy hoặc Extra Heavy.

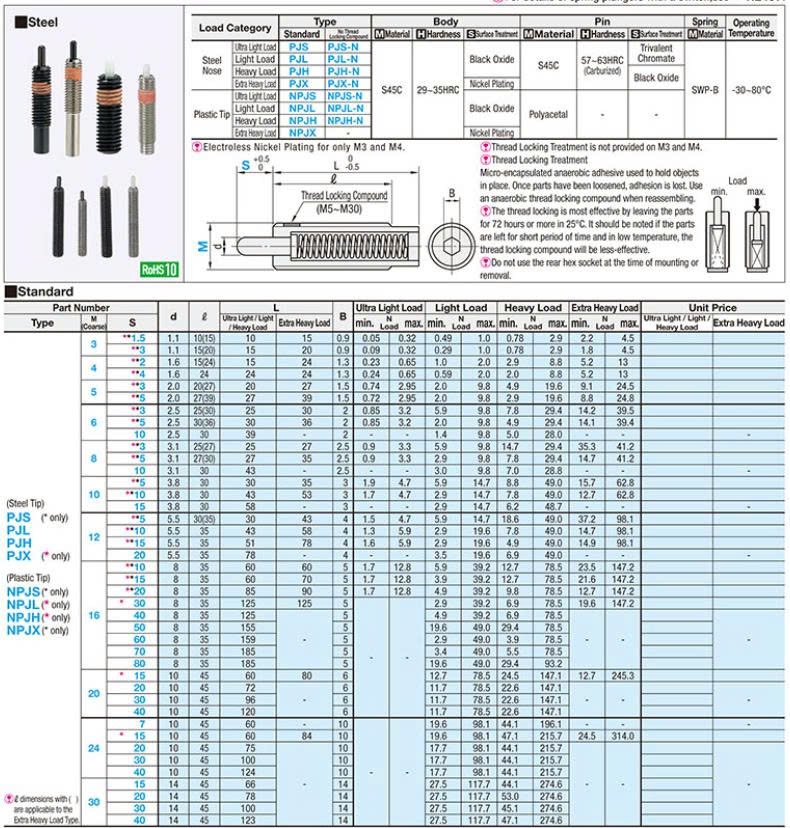

• Ren M: lựa chọn theo bảng kích thước.
• Hành trình S.
• Lực min. và max. tại hành trình tương ứng.
• Kích thước L, B và các kích thước lắp liên quan.

Lưu ý: lực min./max. thay đổi theo model, kích thước ren M và hành trình S. Vì vậy không nên sử dụng một giá trị lực chung cho toàn bộ series; cần tra đúng dòng kích thước trong catalogue trước khi đặt hàng.

Loại tiêu chuẩn và loại chống lỏng ren

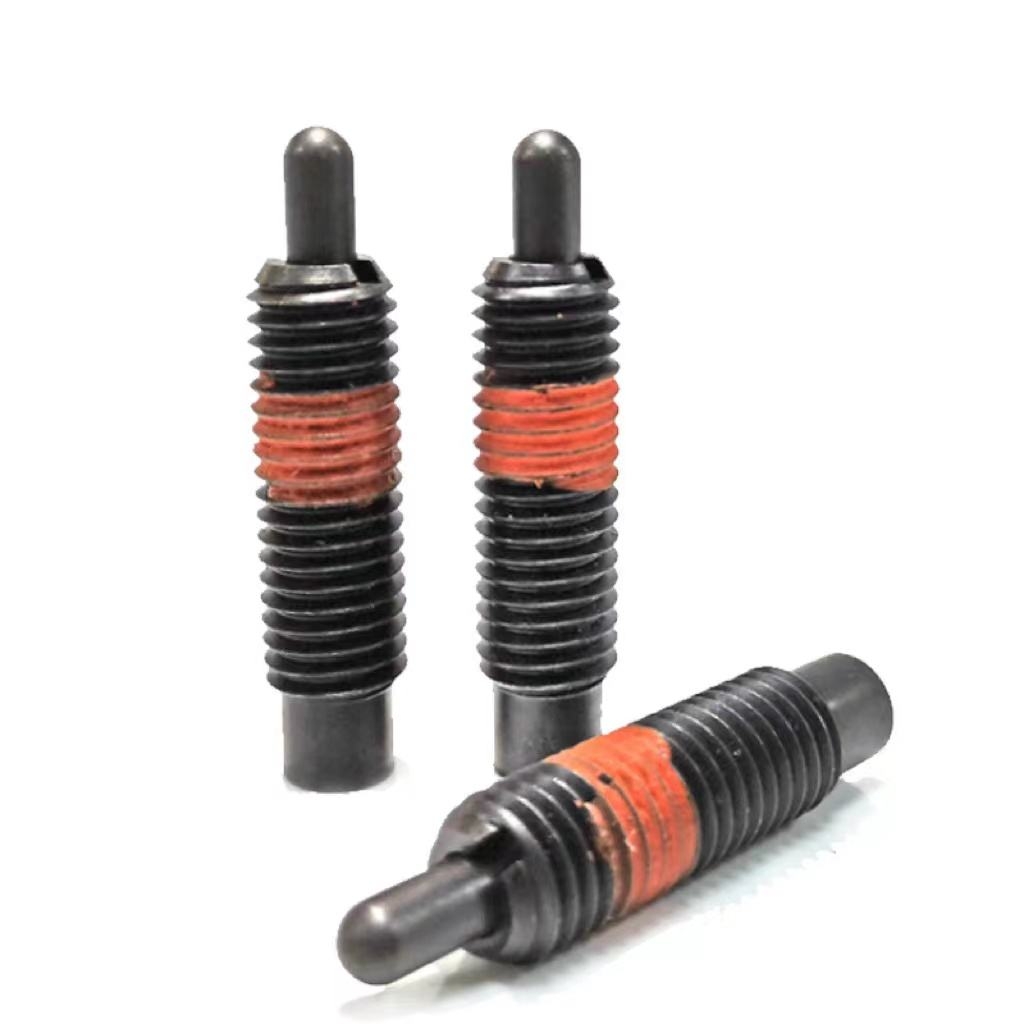

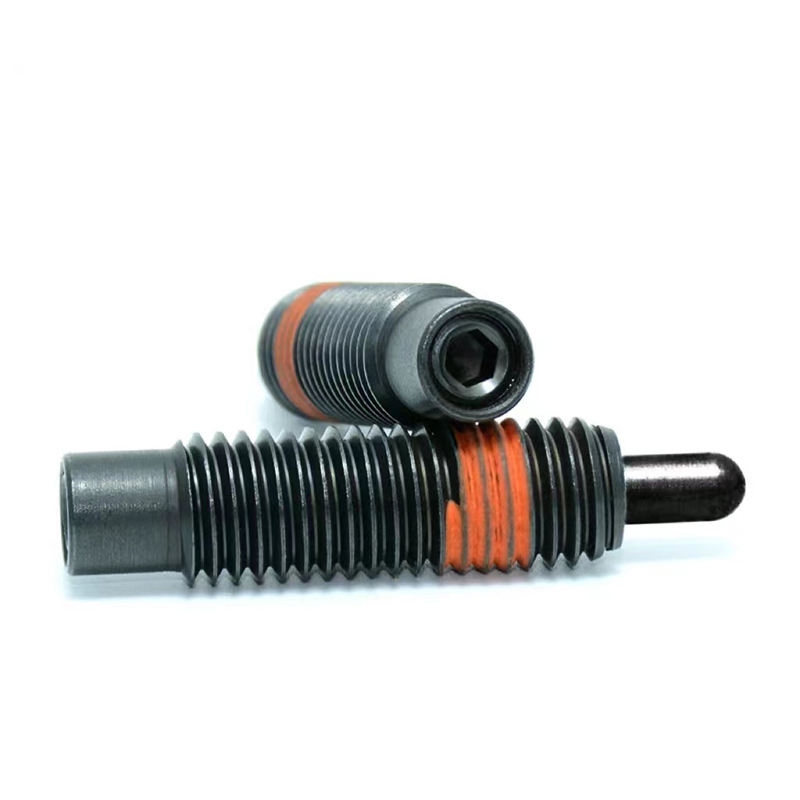

-> Các mã có hậu tố -N để phân biệt là loại chống lỏng ren. Với loại có xử lý chống lỏng, cần tuân thủ hướng dẫn lắp và tái lắp của nhà sản xuất vì khả năng giữ ren liên quan đến lớp xử lý trên phần ren.
