Bộ Dẫn Hướng RM25 - Bộ Dẫn Hướng Bạc Bi Chặn Hành Trình Di Động Chất Lượng Cao.

1. Nguyên lý hoạt động của bộ dẫn hướng RM22

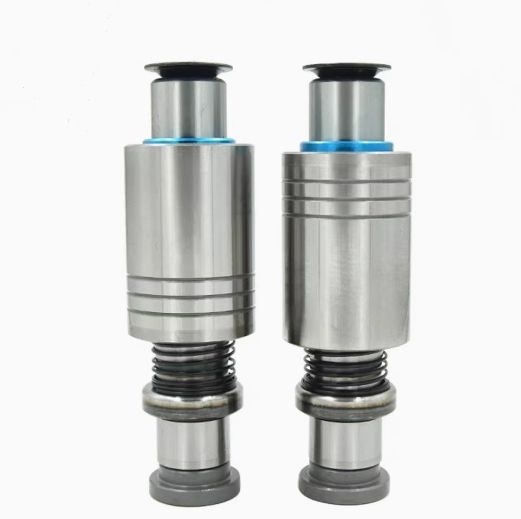

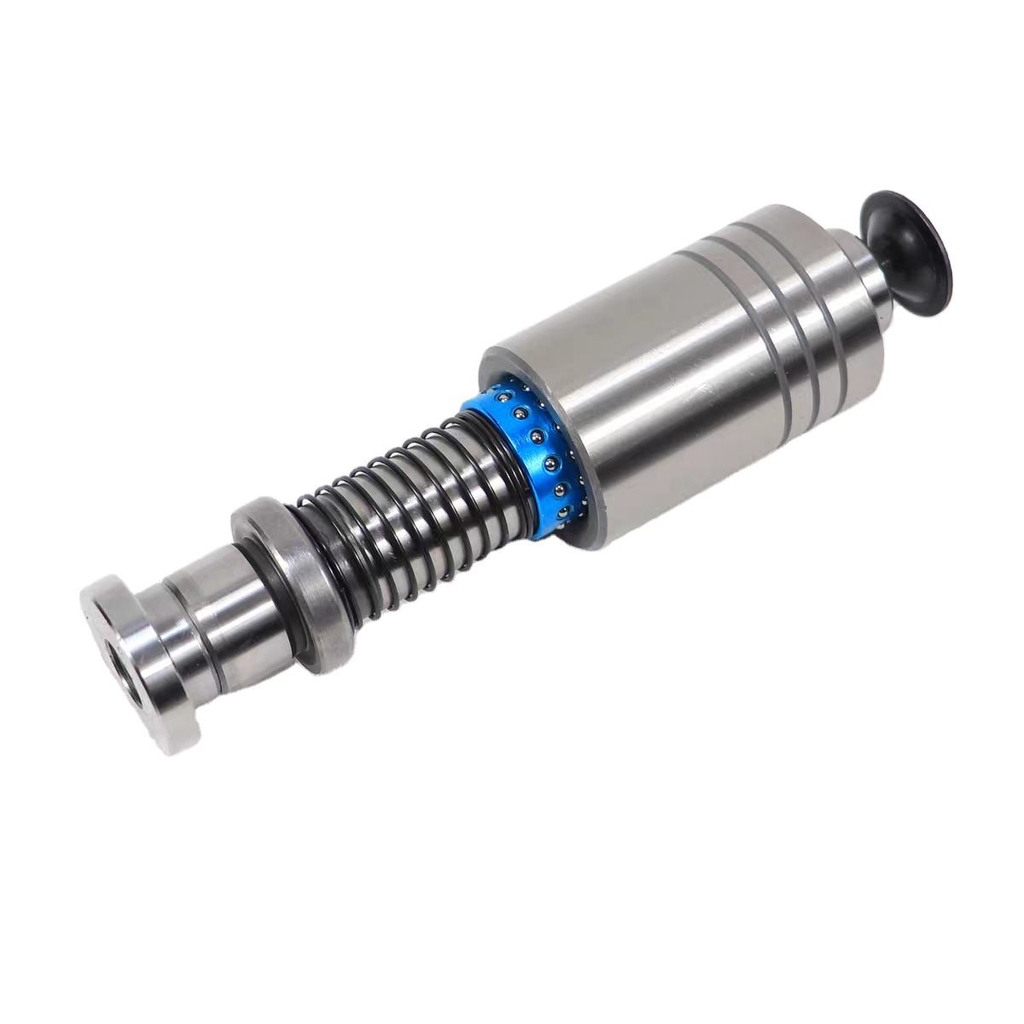

Bộ dẫn hướng RM25 (Ball Guide Post Set RM25) là dòng bộ dẫn hướng bạc bi có chặn hành trình di động (Movable Stopper Type), được thiết kế cho các hệ thống khuôn dập yêu cầu độ chính xác cao và khả năng điều chỉnh linh hoạt. Với đường kính trục Ø25 mm, RM25 là lựa chọn phổ biến cho các bộ khuôn dập trung bình, khuôn điện tử, khuôn linh kiện ô tô và các dây chuyền sản xuất tự động.

Bộ RM25 được tích hợp cơ cấu Movable Stopper, cho phép kiểm soát và giới hạn hành trình của cụm khuôn một cách chính xác.

• b1  - Trục dẫn hướng chuyển động bên trong bạc bi.
• b2 - Các viên bi tuần hoàn liên tục theo rãnh dẫn hướng.
• b3 - Chặn hành trình di động giúp hạn chế va đập và kiểm soát vị trí đóng mở khuôn.
• b4 - Hệ thống duy trì độ đồng tâm và độ chính xác trong suốt chu kỳ làm việc.

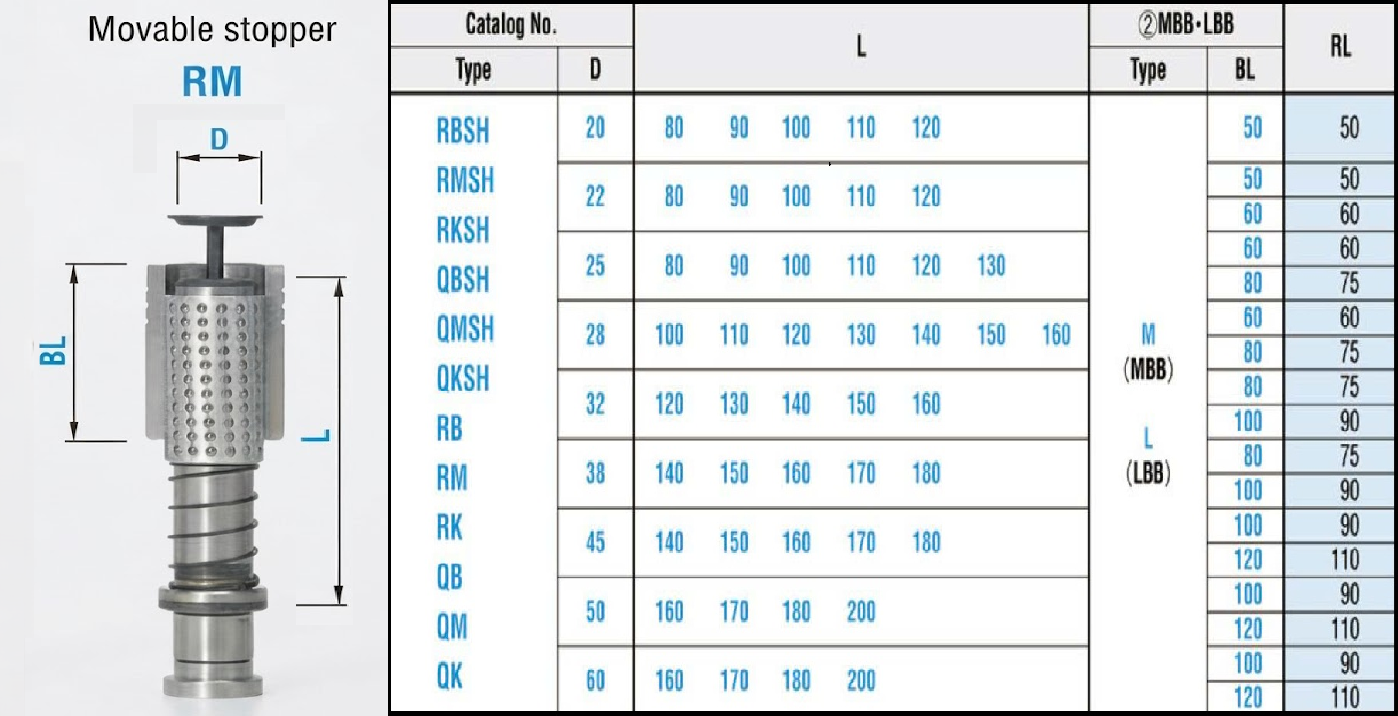

Bản vẽ bộ dẫn hướng RM

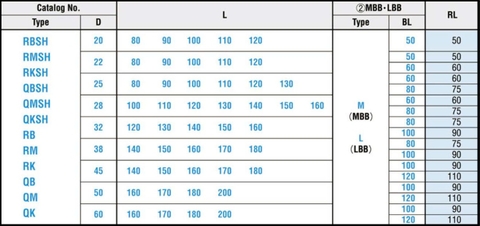

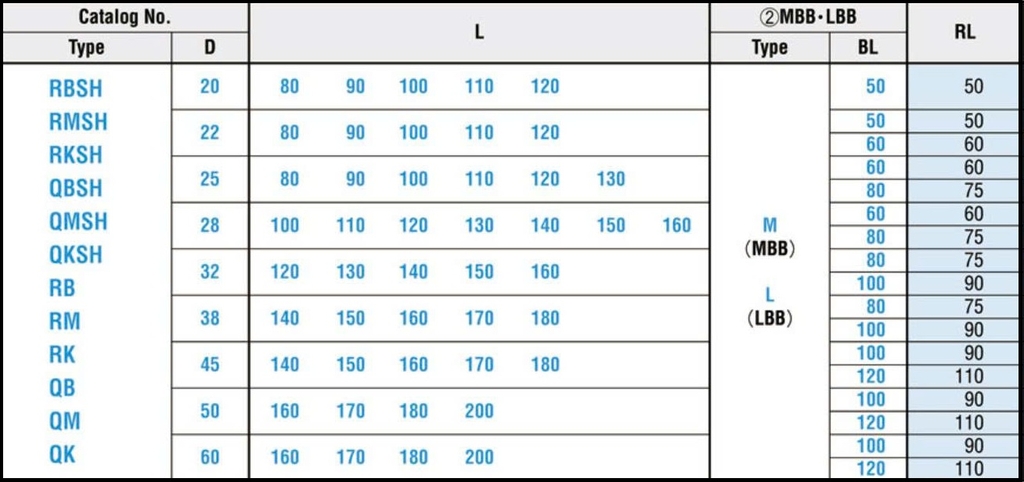

2. Thông Số Kỹ Thuật Bộ Dẫn Hướng RM25

Model:  RM25

Đường kính trục: D = Ø25 mm

Chiều dài: L = 80,90...mm

Loại dẫn hướng: bộ dẫn hướng bi chặn hành trình di động (Movable Stopper Type)

Vật liệu trục: SUJ2

Độ cứng trục: ≥ HRC58

Tiêu chuẩn: JIS

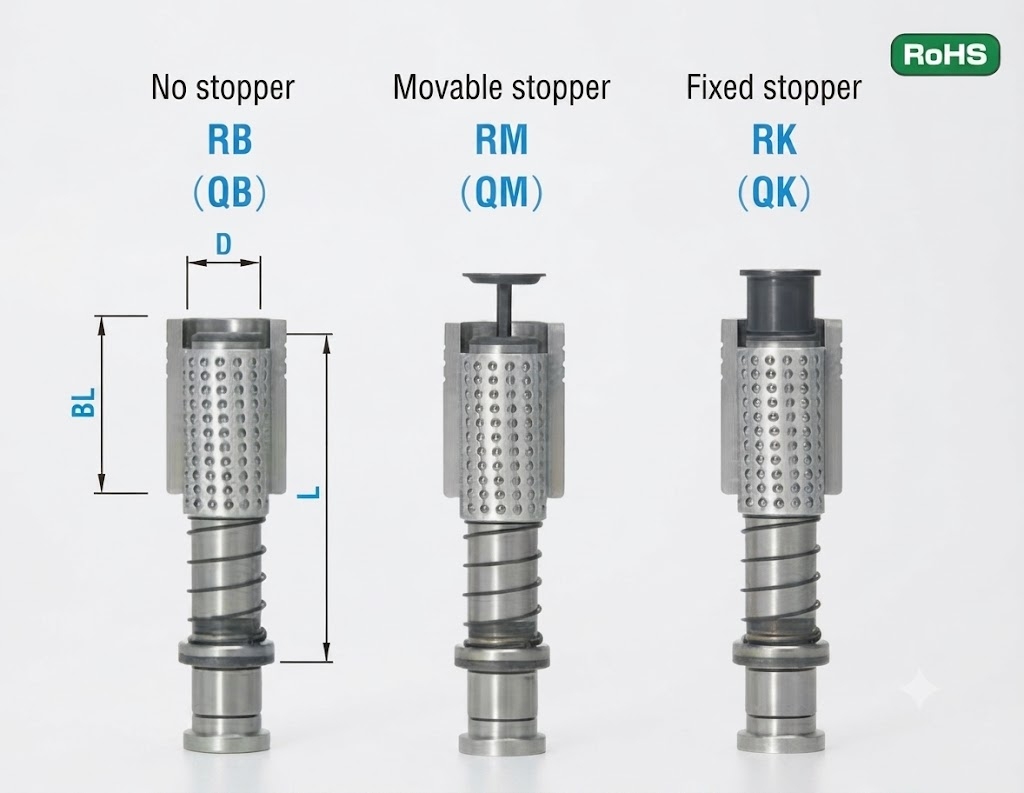

3. So sánh  bộ dẫn hướng RM25 và RK25

Mỗi bộ dẫn hướng có một ưu điểm và đặc thù riêng biệt như:

4. linhkienkhuon247.com cung cấp bộ dẫn hướng RM chính hãng

Chúng tôi chuyên cung cấp các dòng bộ dẫn hướng RK, RM, RB, đảm bảo:

✅ Hàng tiêu chuẩn chất lượng cao.

✅ Đầy đủ kích thước và chủng loại.

✅ Hỗ trợ tư vấn kỹ thuật.

✅ Báo giá nhanh.

✅ Giao hàng toàn quốc.

👉👉👉Doanh nghiệp cần xem thêm về linh kiện khuôn mẫu: linhkienkhuon247.com

Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
