Bộ Dẫn Hướng MYAP38 - Kỹ Thuật Hệ Thống Dẫn Hướng Bạc Bi Cho Khuôn Dập Chính Xác

1. Bộ dẫn hướng MYAP38 là gì?

MYAP38 là bộ dẫn hướng bi hiệu suất cao dành cho các hệ thống khuôn và thiết bị tự động hóa yêu cầu:

✔ Độ chính xác cao.

✔ Tốc độ vận hành lớn.

✔ Ma sát cực thấp.

✔ Độ ổn định lâu dài.

✔ Tuổi thọ vận hành cao.

=> Nhờ sự kết hợp giữa trục SUJ2 HRC58+, bạc bi tuần hoàn và thân nhôm A5052S, bộ MYAP38 trở thành lựa chọn tối ưu cho các hệ thống khuôn dập và cơ khí chính xác hiện đại.

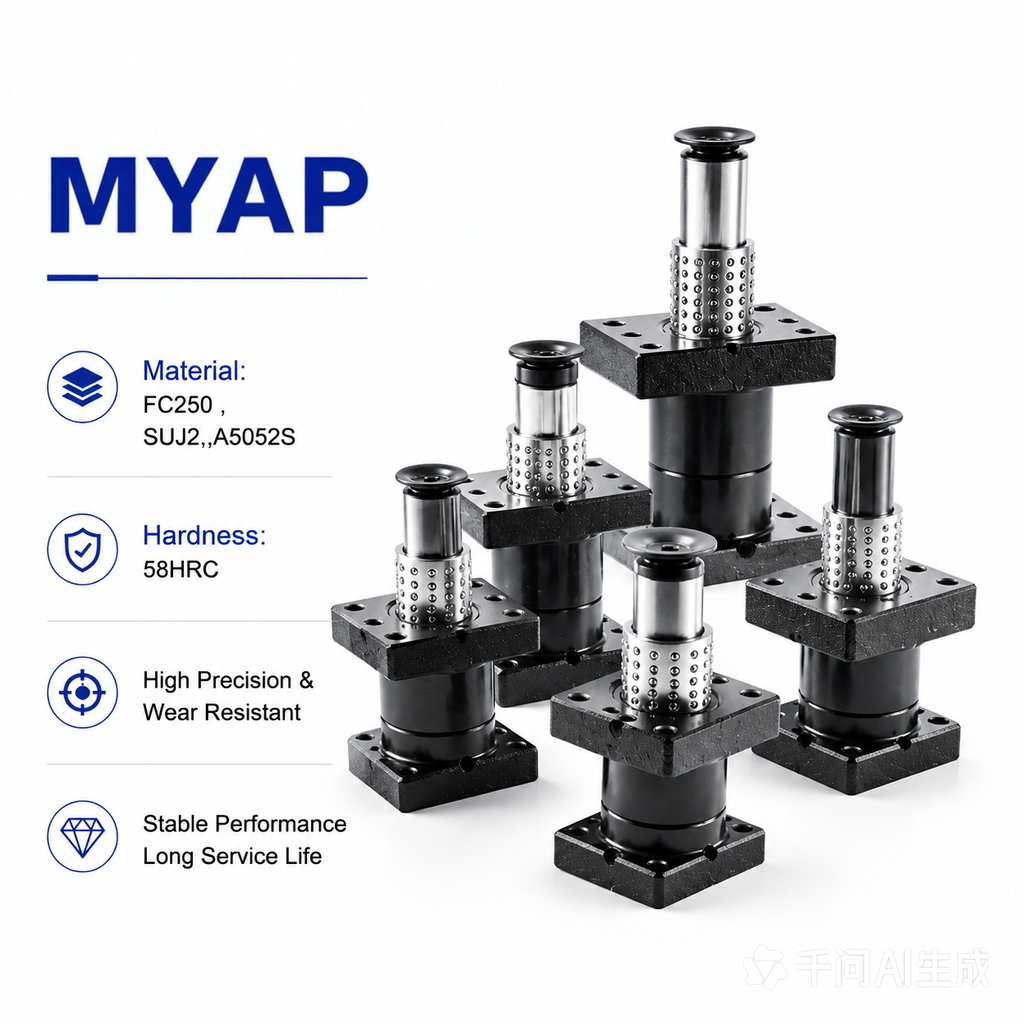

Bộ dẫn hướng MYAP

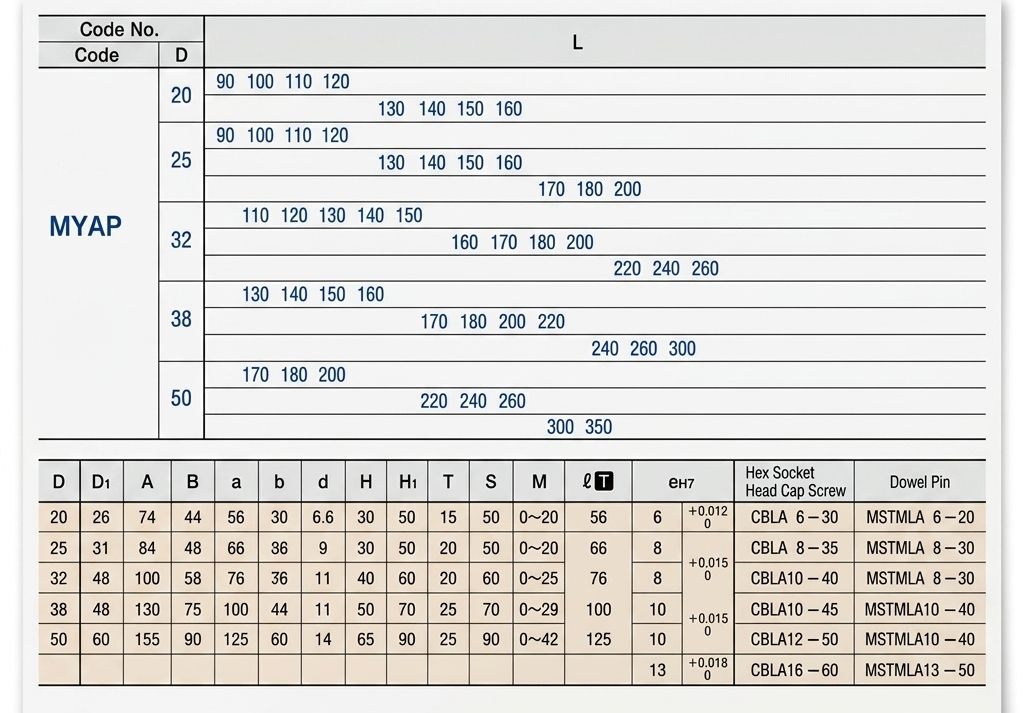

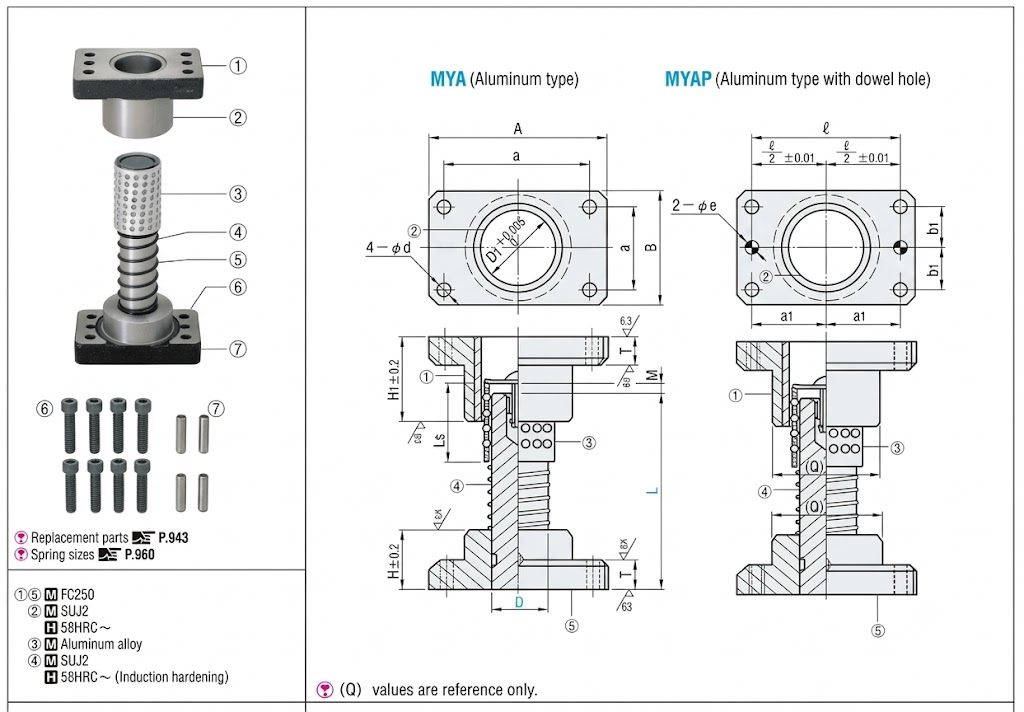

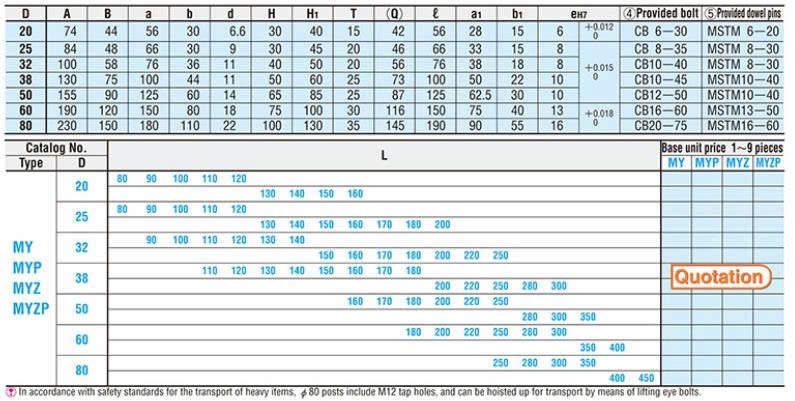

Thông số của bộ dẫn hướng MYAP

2. Ưu Điểm Vượt Trội Của Dòng MYAP38

• Chuyển động ma sát thấp: Nhờ kết cấu ổ bi đũa/bi vòng chất lượng cao bao quanh trục SUJ2 siêu bóng, bộ dẫn hướng hoạt động mượt mà, hạn chế hiện tượng kẹt khuôn hay gia tăng nhiệt độ khi dập tốc độ cao.

• Độ bền bỉ lý tưởng: Sự kết hợp giữa đế gang FC250 chịu va đập tốt và trục thép tôi cứng 58HRC mang lại tuổi thọ hoạt động lên tới hàng triệu lần dập.

• Định vị nhanh chóng: Nhờ có sẵn 2 lỗ chốt gá định vị , kỹ thuật viên có thể dễ dàng lắp ráp hai tấm khuôn upper và lower mà không mất nhiều thời gian căn chỉnh đồng tâm thủ công.

• Tính giảm xóc tối ưu: Cấu trúc áo nhôm cứng cáp giúp hấp thụ các lực vặn, lực chấn động phương ngang trong quá trình đột dập cường độ cao.

3. Hướng Dẫn Lắp Đặt Bộ Dẫn Hướng MYAP38 Đúng Kỹ Thuật

Để sản phẩm đạt hiệu suất tối đa và kéo dài tuổi thọ, quá trình lắp đặt cần tuân thủ theo các bước sau:

• Vệ sinh: Làm sạch kỹ lưỡng các lỗ lắp đặt và bề mặt tấm khuôn.

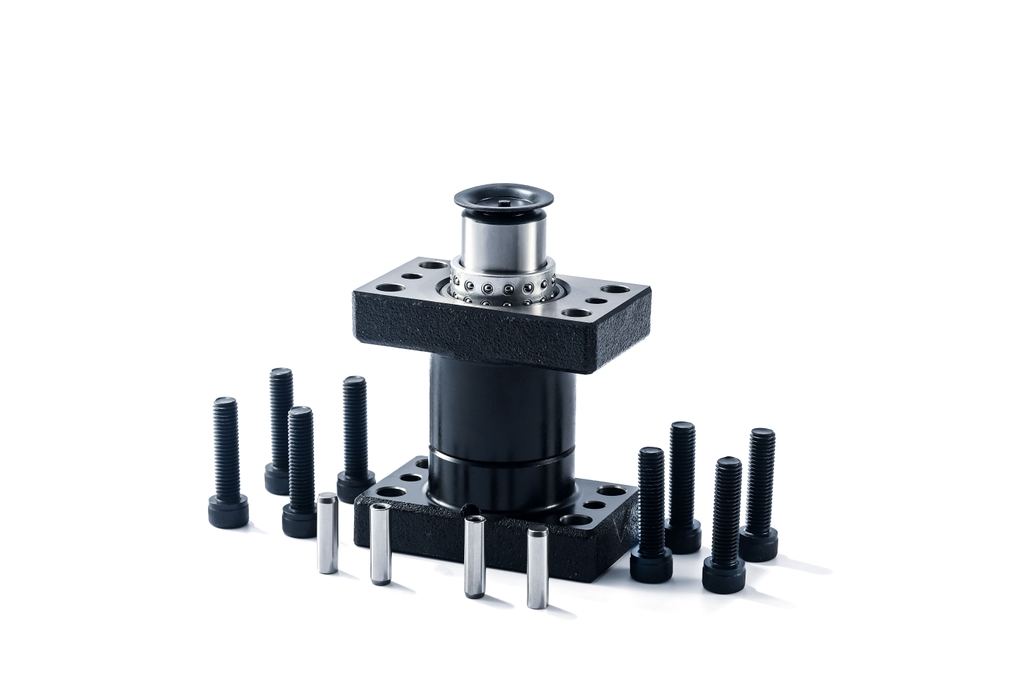

• Định vị: Đặt bộ đế MYAP38 vào vị trí, đóng các chốt định vị vào lỗ chốt  trước để đảm bảo tính đồng tâm tuyệt đối.
• Cố định bu-lông: Lắp 4 bu-lông vào các lỗ bắt vít. Tiến hành siết lực đối xứng đều tay để tránh hiện tượng lệch đế.
• Bảo dưỡng: Tra một lớp dầu bôi trơn chuyên dụng lên bề mặt trục và áo bi trước khi đưa khuôn vào vận hành chạy thử.

4. Ứng Dụng Thực Tế

Bộ trụ dẫn hướng độc lập MYAP38 được ứng dụng rộng rãi trong:

• Chế tạo khuôn đột dập, khuôn cắt, khuôn uốn tôn/kim loại tấm.

• Ứng dụng đặc biệt phổ biến trong ngành sản xuất linh kiện ô tô, xe máy, thiết bị điện tử gia dụng nơi yêu cầu sản phẩm dập ra có độ chính xác cao hàng loạt.

• Sử dụng trong hệ thống các bộ khuôn lớn, khuôn dập liên hoàn (Progressive Die).
