Bạc dẫn hướng và trụ dẫn hướng: Cách chọn đúng cặp cho khuôn

Trong hệ thống dẫn hướng của khuôn, trụ dẫn hướng và bạc dẫn hướng là hai chi tiết luôn làm việc cùng nhau. Một chi tiết đảm nhiệm nhiệm vụ định hướng chuyển động, trong khi chi tiết còn lại tạo bề mặt dẫn hướng và hỗ trợ duy trì vị trí chính xác giữa các bộ phận của khuôn.

Vì vậy, khi lựa chọn linh kiện, không nên chỉ quan tâm đến kích thước của bạc hoặc trụ riêng lẻ. Một bộ dẫn hướng hoạt động ổn định cần đảm bảo sự phù hợp về đường kính, kích thước lắp đặt, chiều dài làm việc và kết cấu của cả hai chi tiết.

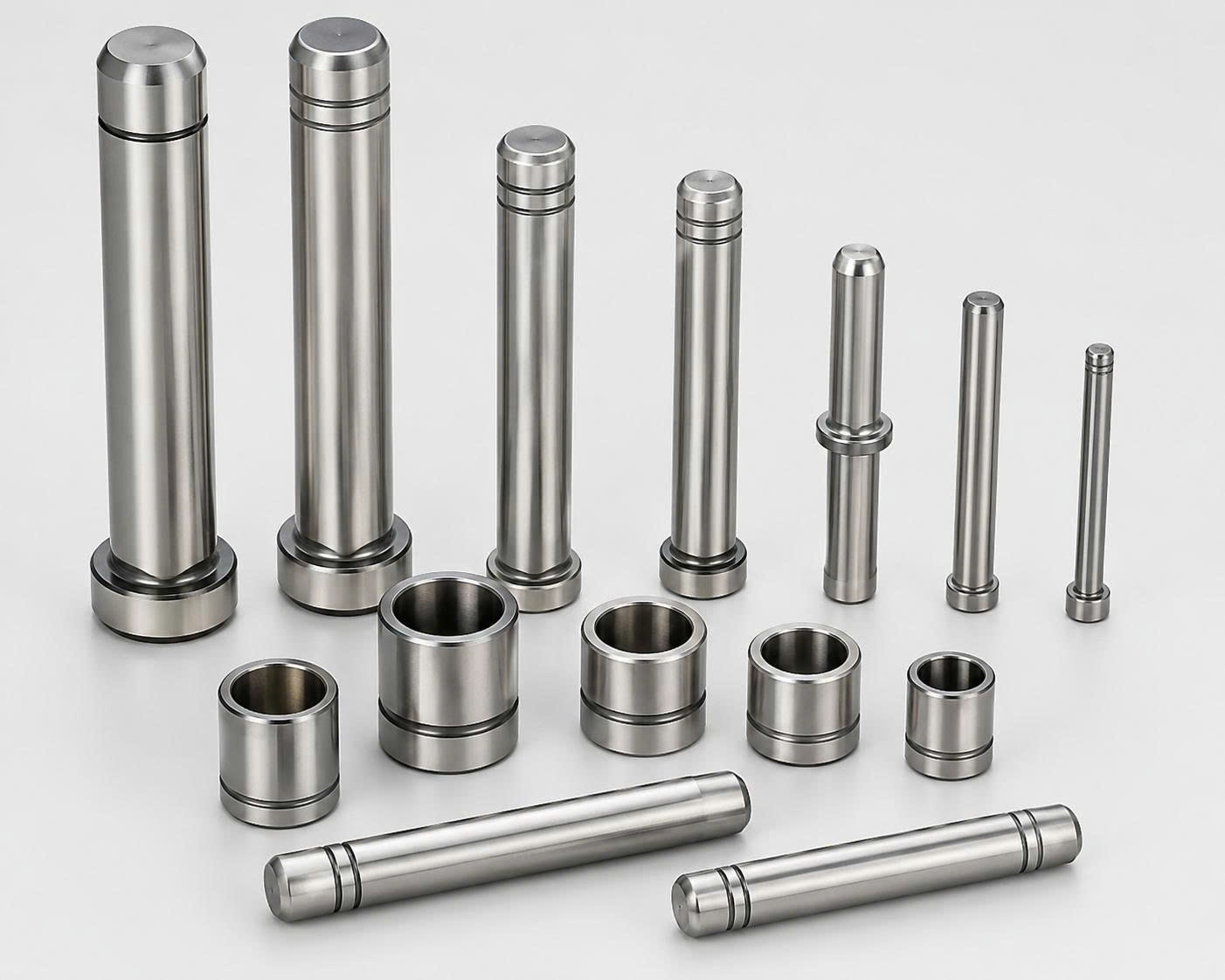

Trụ và bạc dẫn hướng

1. Trụ dẫn hướng và bạc dẫn hướng hoạt động như thế nào?

Trong quá trình khuôn đóng và mở, trụ dẫn hướng di chuyển bên trong bạc dẫn hướng.

Bạc có nhiệm vụ tạo đường dẫn cho trụ, giúp kiểm soát chuyển động và hạn chế sự sai lệch giữa các phần của khuôn.

Một cụm dẫn hướng phù hợp sẽ giúp:

• Duy trì vị trí tương quan giữa các tấm khuôn.

• Hạn chế rung và lệch khi khuôn đóng mở.

• Giảm nguy cơ va chạm giữa các chi tiết.

• Hỗ trợ duy trì độ chính xác của khuôn.

• Giảm mài mòn bất thường trong quá trình sử dụng.

Có thể hiểu đơn giản: trụ là chi tiết chuyển động, còn bạc là chi tiết định hướng cho chuyển động đó.

2. Vì sao cần chọn bạc và trụ dẫn hướng theo cặp?

Nhiều trường hợp khi sửa chữa khuôn, người sử dụng chỉ thay bạc hoặc chỉ thay trụ vì một trong hai chi tiết bị mòn.

Tuy nhiên, nếu bạc mới được lắp cùng một trụ đã bị xước hoặc mòn, hệ thống vẫn có thể hoạt động không ổn định.

Ngược lại, thay trụ mới nhưng tiếp tục sử dụng bạc đã có độ rơ lớn cũng khó đảm bảo độ chính xác của cụm dẫn hướng.

Vì vậy, trước khi thay thế, nên kiểm tra tình trạng của cả:

• Bạc dẫn hướng.

• Trụ dẫn hướng.

• Bề mặt tiếp xúc giữa hai chi tiết.

• Độ rơ của cụm dẫn hướng.

• Tình trạng lắp đặt trên khuôn.

Nếu cả hai chi tiết đều có dấu hiệu mài mòn, việc thay đồng bộ sẽ giúp đảm bảo khả năng làm việc tốt hơn.

3. Những yếu tố quan trọng khi chọn bạc và trụ dẫn hướng

a. Đường kính của trụ và bạc

Đây là thông số quan trọng đầu tiên.

Đường kính trụ cần tương thích với đường kính làm việc bên trong của bạc. Không nên lựa chọn theo kích thước gần đúng hoặc chỉ dựa vào việc “lắp vừa”.

Nếu độ hở quá lớn, cụm dẫn hướng có thể xuất hiện hiện tượng:

• Rung.

• Lệch.

• Giảm độ chính xác.

• Mài mòn nhanh hơn.

Nếu độ hở không phù hợp và chuyển động bị cản trở, ma sát cũng có thể tăng lên trong quá trình vận hành.

Khi thay thế, nên đối chiếu đúng mã sản phẩm, đường kính danh nghĩa và thông số kỹ thuật của bộ phận đang sử dụng.

b. Chiều dài làm việc của trụ và bạc

Không chỉ đường kính, chiều dài của trụ và bạc cũng ảnh hưởng đến khả năng dẫn hướng.

Chiều dài làm việc phù hợp giúp trụ được dẫn hướng ổn định trong quá trình khuôn đóng và mở.

Khi lựa chọn, cần kiểm tra:

• Chiều dài tổng thể của trụ.

• Chiều dài của bạc.

• Hành trình làm việc của khuôn.

• Vị trí bắt đầu dẫn hướng.

• Không gian lắp đặt thực tế.

Đối với khuôn có hành trình lớn, việc tính toán chiều dài làm việc càng cần được chú ý để đảm bảo trụ vẫn được dẫn hướng ổn định trong các giai đoạn chuyển động.

c. Kiểu kết cấu và phương pháp lắp đặt

Bạc và trụ dẫn hướng có nhiều kiểu kết cấu khác nhau.

Một số loại có vai, một số loại không có vai. Kiểu đầu, đường kính lắp và phương pháp cố định cũng có thể khác nhau.

Do đó, hai sản phẩm có cùng đường kính chưa chắc đã có thể thay thế trực tiếp cho nhau.

Trước khi lựa chọn, nên kiểm tra:

• Đường kính phần lắp.

• Đường kính ngoài của bạc.

• Kiểu vai.

• Chiều sâu lắp đặt.

• Phương pháp cố định.

• Vị trí lắp trên khuôn.

Đây là bước giúp hạn chế việc đặt đúng đường kính nhưng lại không thể lắp vào kết cấu khuôn hiện có.

d. Điều kiện làm việc của khuôn

Một bộ dẫn hướng sử dụng cho khuôn hoạt động với tần suất cao sẽ có yêu cầu khác với khuôn sử dụng không thường xuyên.

Khi lựa chọn, cần xem xét:

• Tần suất đóng mở khuôn.

• Khối lượng và kích thước khuôn.

• Tốc độ vận hành.

• Điều kiện bôi trơn.

• Môi trường có bụi, phoi hoặc tạp chất.

• Yêu cầu về độ chính xác.

Nếu điều kiện làm việc khắc nghiệt nhưng hệ thống dẫn hướng không được bảo dưỡng phù hợp, bạc và trụ có thể bị mài mòn nhanh.

4. Cách kiểm tra bạc và trụ dẫn hướng trước khi thay thế

Trước khi đặt mua linh kiện mới, nên kiểm tra cả cụm dẫn hướng thay vì chỉ quan sát một chi tiết.

Kiểm tra bạc dẫn hướng

Cần quan sát:

• Bề mặt bên trong có bị xước hay không.

• Có dấu hiệu mài mòn không đều không.

• Bạc có bị biến dạng hoặc hư hỏng không.

• Độ rơ giữa bạc và trụ có tăng bất thường không.

Kiểm tra trụ dẫn hướng

Kiểm tra:

• Bề mặt trụ có bị xước.

• Có dấu hiệu mòn không đều.

• Có vết va chạm hoặc hư hỏng.

• Trụ có bị cong hoặc lệch.

Nếu trụ bị hư hỏng, việc chỉ thay bạc mới có thể khiến bạc tiếp tục bị mài mòn nhanh.

5. Khi nào nên thay cả bạc và trụ dẫn hướng?

Nếu kiểm tra cho thấy chỉ bạc bị mòn trong khi trụ vẫn đảm bảo tình trạng làm việc tốt, có thể cân nhắc thay bạc.

Tuy nhiên, nên kiểm tra và cân nhắc thay cả bộ khi:

• Bạc và trụ đều bị mòn.

• Bề mặt trụ bị xước nghiêm trọng.

• Cụm dẫn hướng có độ rơ lớn.

• Khuôn thường xuyên bị rung hoặc lệch.

• Độ chính xác của sản phẩm giảm.

• Không xác định được mức độ tương thích giữa bạc mới và trụ cũ.

=> Việc thay đồng bộ giúp hạn chế tình trạng một chi tiết mới phải làm việc cùng một chi tiết đã mài mòn trong thời gian dài.

6. Một số sai lầm thường gặp khi chọn bạc và trụ dẫn hướng

• Chỉ chọn theo đường kính

Hai chi tiết có cùng đường kính nhưng khác kiểu vai, chiều dài hoặc kích thước lắp vẫn có thể không tương thích.

• Thay bạc mới nhưng giữ lại trụ đã bị xước

Bề mặt trụ bị hư hỏng có thể tiếp tục ảnh hưởng đến bạc mới trong quá trình vận hành.

• Không kiểm tra kích thước lỗ lắp

Bạc có thể đúng đường kính trong nhưng đường kính ngoài hoặc kích thước lắp không phù hợp với tấm khuôn.

• Lựa chọn theo hình ảnh

Hình dáng bên ngoài chỉ giúp nhận biết sơ bộ. Khi đặt hàng, vẫn cần kiểm tra mã và kích thước thực tế.

7. Bảng kiểm tra nhanh trước khi chọn bạc và trụ dẫn hướng

8. Nên chọn bạc và trụ dẫn hướng như thế nào khi không có mã sản phẩm?

Trong trường hợp không còn mã sản phẩm cũ, có thể xác định linh kiện dựa trên kích thước thực tế.

Nên cung cấp các thông tin:

• Đường kính trụ.

• Đường kính trong và ngoài của bạc.

• Chiều dài tổng thể.

• Kích thước phần vai nếu có.

• Hình ảnh sản phẩm.

• Vị trí lắp trên khuôn.

Nếu có thể, nên đo trực tiếp chi tiết cũ và gửi kèm hình ảnh để đối chiếu.

Không nên đặt hàng chỉ dựa trên mô tả chung như “bạc phi 20” hoặc “trụ dẫn hướng 25mm”, vì cùng một đường kính có thể có nhiều kiểu kết cấu khác nhau.

9. Kết luận

Bạc dẫn hướng và trụ dẫn hướng là một cặp chi tiết có ảnh hưởng trực tiếp đến độ ổn định và độ chính xác của khuôn.

Khi lựa chọn hoặc thay thế, cần kiểm tra đồng thời đường kính, chiều dài, kiểu kết cấu, phương pháp lắp đặt và tình trạng mài mòn của cả bạc lẫn trụ.

Một bộ dẫn hướng được lựa chọn đúng sẽ giúp khuôn vận hành ổn định hơn, hạn chế rung lệch và giảm nguy cơ mài mòn bất thường trong quá trình sử dụng.

Nếu cần lựa chọn bạc hoặc trụ dẫn hướng theo kích thước thực tế, có thể cung cấp mã sản phẩm, bản vẽ hoặc hình ảnh chi tiết để đối chiếu và lựa chọn loại phù hợp.
