Thông số kỹ thuật ống đẩy ESJ10
Model: ESJ10
Loại: Straight Ejector Sleeve
Đường kính ngoài D: 10 mm
Đường kính lỗ V: 4 / 4.5/ 5/...7/8 mm
Dung sai lỗ V: H7
Chiều dài L: Tự do tùy V
Vật liệu: SKD61
Độ cứng bề mặt : ≥ 900 HV
Độ cứng vật liệu nền: 40 ±3 HRC
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

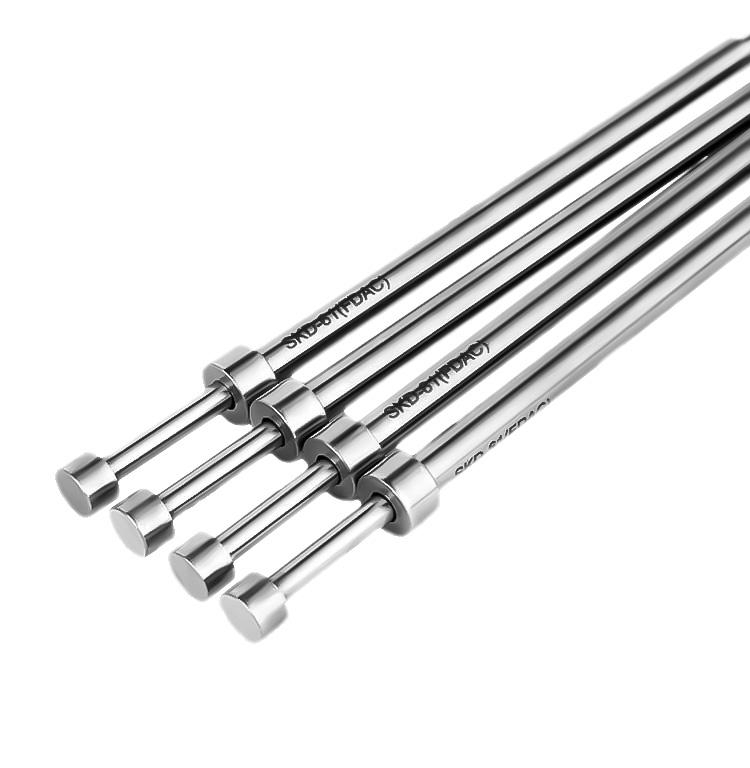

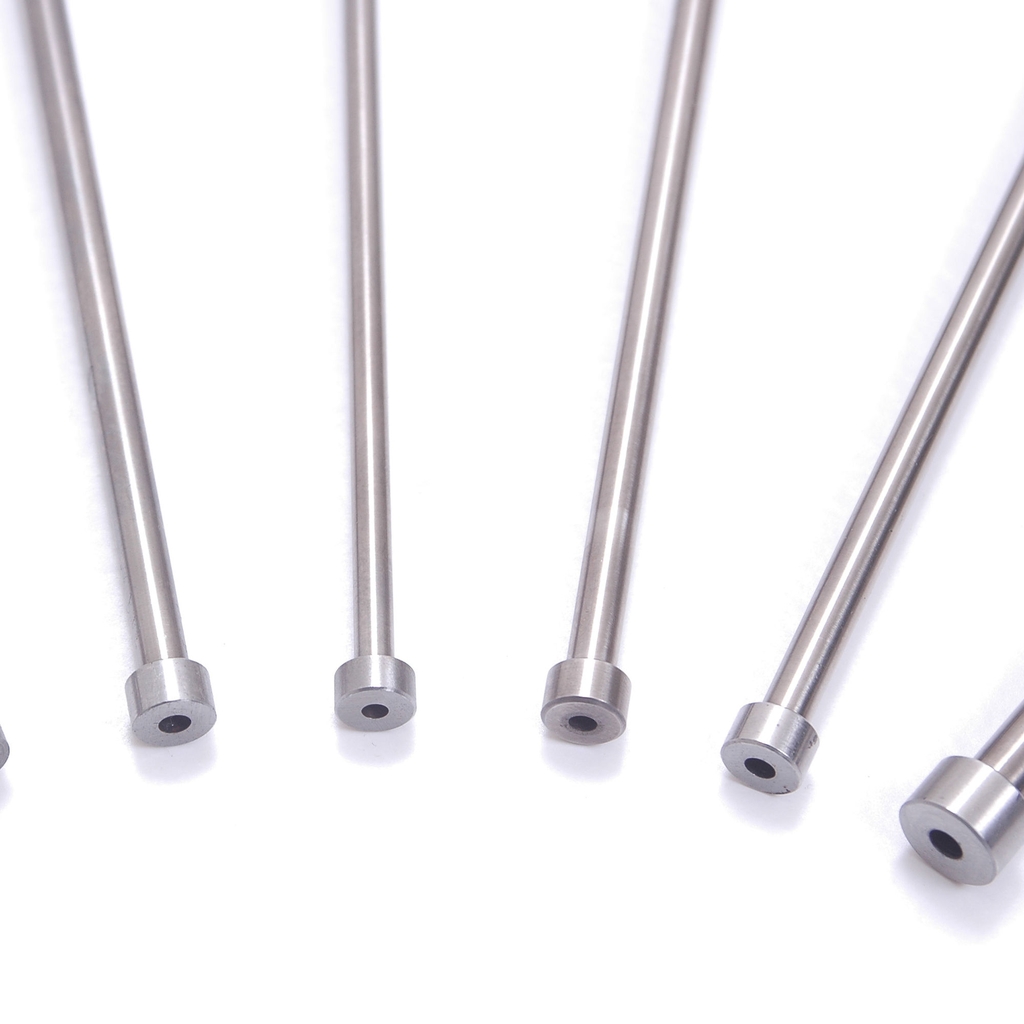

Ống Đẩy ESJ10 D10 MISUMI | Ejector Sleeve SKD61
1. Cách đọc quy cách ESJ10 khi đặt hàng
Ống đẩy ESJ10 là Straight Ejector Sleeve thuộc series ESJcủa MISUMI, có đường kính ngoài danh nghĩa D = 10 mm. ESJ10 có nhiều lựa chọn đường kính lỗ V và chiều dài L để lựa chọn theo thiết kế khuôn. MISUMI quy định lỗ V từ 4 đến 7 mm theo bước 0.5 mm, trong khi chiều dài L có các lựa chọn tiêu chuẩn từ 100 đến 500 mm. Vì vậy khi yêu cầu mua hàng, chỉ ghi “ESJ10” là chưa đủ để xác định quy cách.
Đối với ESJ10, ba thông số cần xác định là D, L và V.
- D: đường kính ngoài của ống đẩy, ESJ10 có D = 10 mm.
- L: chiều dài tổng của ống đẩy.
- V: đường kính lỗ trong, lựa chọn từ 4 đến 7 mm theo bước 0.5 mm.
=> Do đó, hai sản phẩm cùng là ESJ10 nhưng khác V hoặc L vẫn là hai quy cách đặt hàng khác nhau. Đây là điểm bộ phận mua hàng cần xác nhận với kỹ thuật trước khi gửi yêu cầu báo giá.

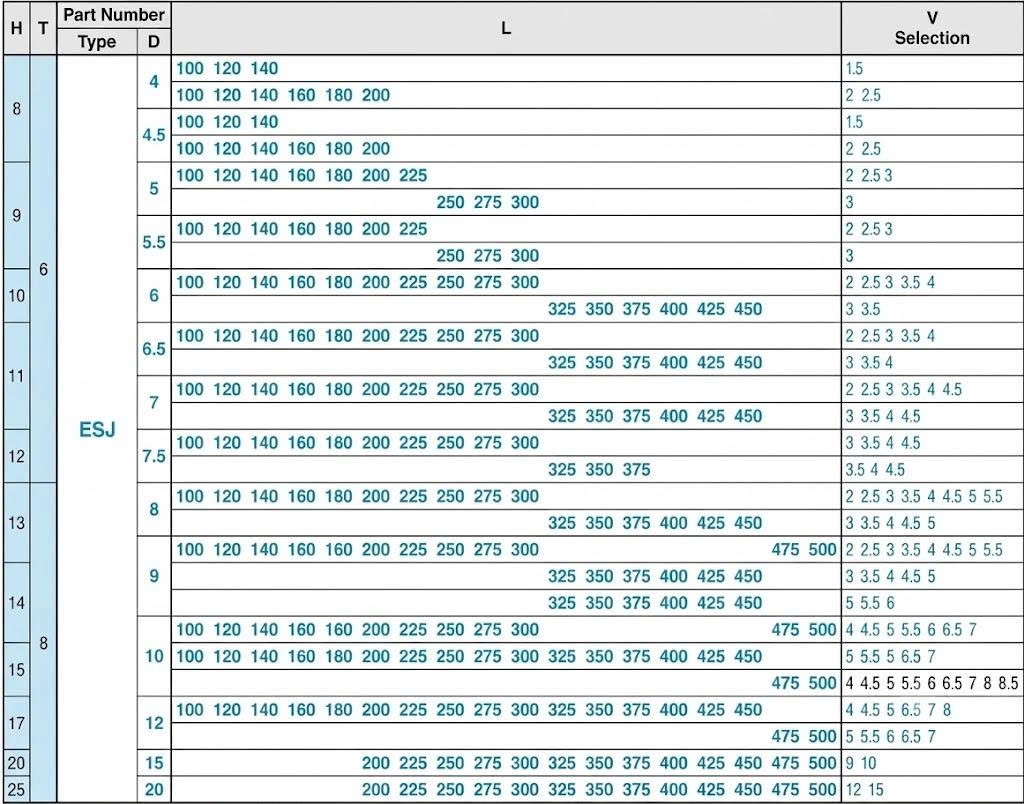

Thông số kỹ thuật ống đẩy ESJ

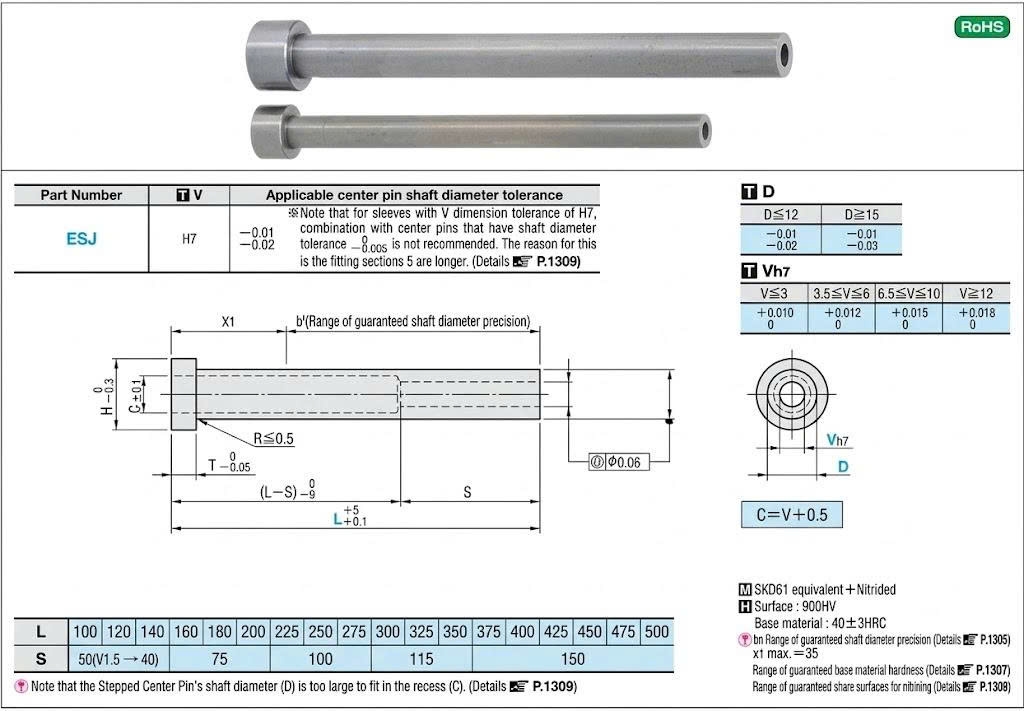

2. Thông số kỹ thuật ống đẩy ESJ10
| Model | ESJ10 |
| Loại | Straight Ejector Sleeve |
| Đường kính ngoài D | 10 mm |
| Dung sai D | -0.01 / -0.02 mm |
| Đường kính lỗ V | 4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7 mm |
| Dung sai lỗ V | H7 |
| Chiều dài L | 100 / 120 / 300 / 325 / 350 / 375 / 400 / 425 / 450 / 475 / 500 mm |
| Vật liệu | SKD61 |
| Xử lý bề mặt | Thấm nitơ |
| Độ cứng bề mặt | ≥ 900 HV |
| Độ cứng vật liệu nền | 40 ±3 HRC |
| Độ đồng tâm lỗ và thân | ⌀0.06 mm |
3. Mua ống đẩy ESJ10
Khi yêu cầu báo giá ống đẩy ESJ10, khách hàng nên cung cấp V, L và số lượng. Nếu chưa xác định được mã đầy đủ, có thể gửi bản vẽ hoặc thông số của sản phẩm đang sử dụng để kiểm tra quy cách.
Linhkienkhuon247 tra mã ESJ, kiểm tra kích thước theo catalogue và báo giá theo quy cách, số lượng.
