Thông số kỹ thuật ống đẩy ESJ9
Model: ESJ9
Loại: Straight Ejector Sleeve
Đường kính ngoài D: 9 mm
Đường kính lỗ V: 2 / 2.5/ 3 / 3.5 / 4/ 4.5/5/5.5/6mm
Dung sai lỗ V: H7
Chiều dài L: Tự do tùy V
Vật liệu: SKD61
Độ cứng bề mặt : ≥ 900 HV
Độ cứng vật liệu nền: 40 ±3 HRC
Chính sách hỗ trợ
Xác nhận mã và quy cách trước khi đặt
Theo chính sách vận chuyển
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

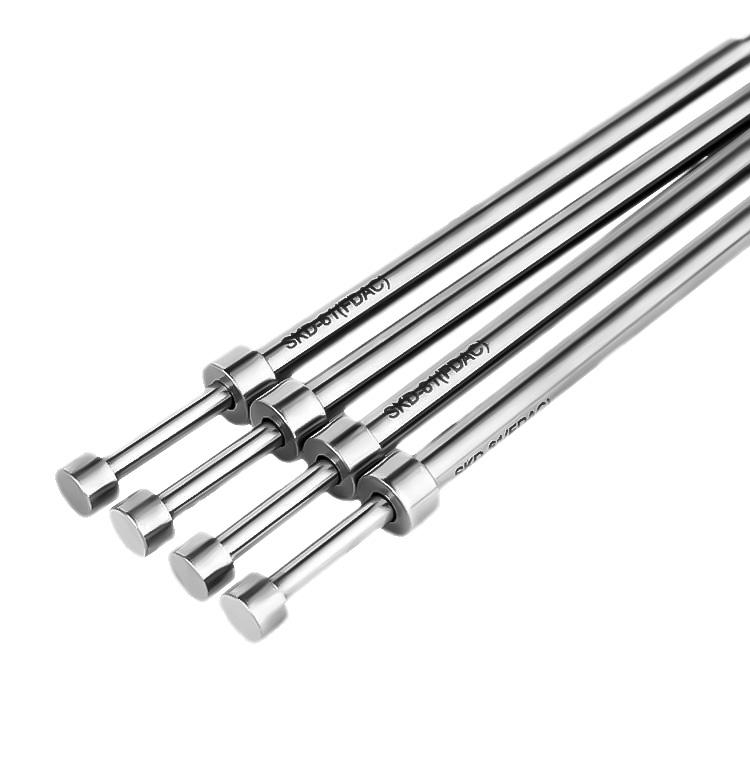

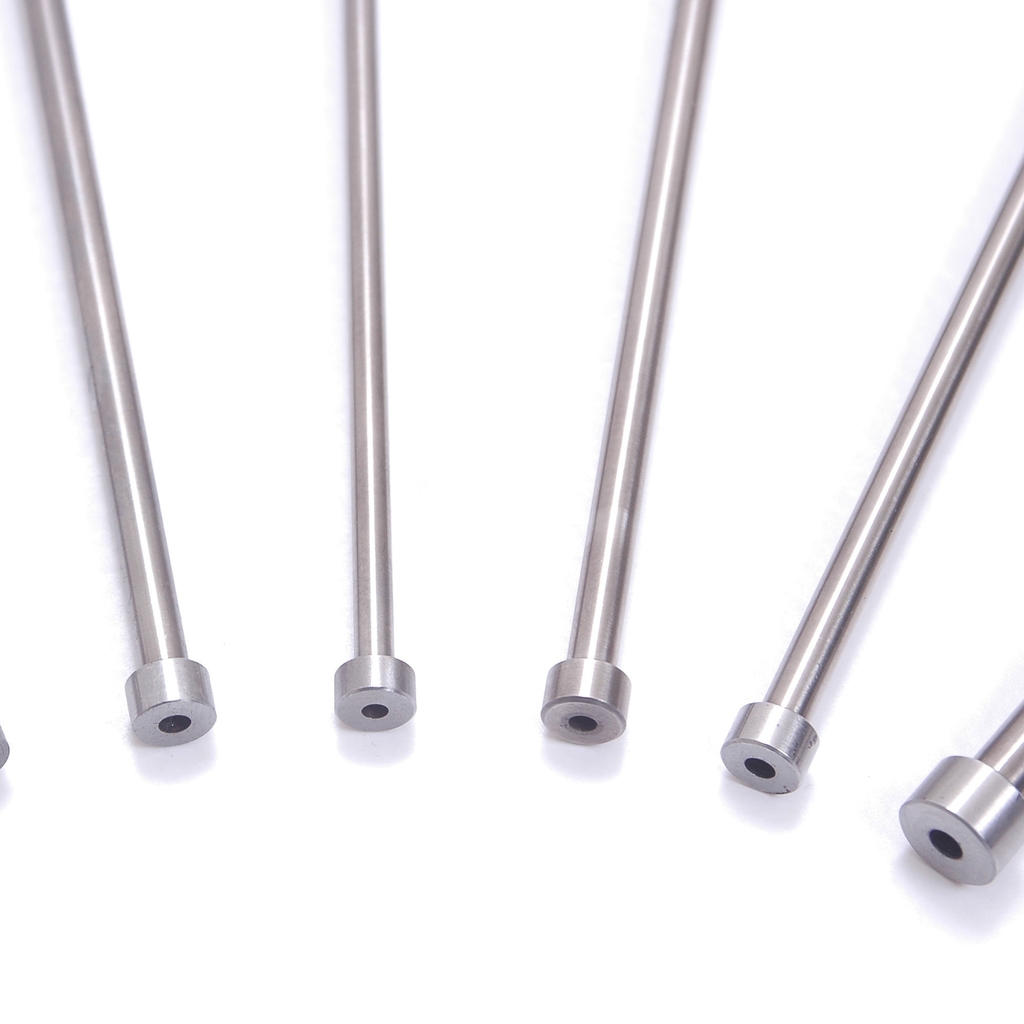

Ống Đẩy ESJ9 D9 MISUMI | Ejector Sleeve SKD61
Ống đẩy ESJ9 là Straight Ejector Sleeve thuộc series ESJ của MISUMI, có đường kính ngoài danh nghĩa D = 9 mm. Sản phẩm được sử dụng trong cơ cấu đẩy khuôn nhựa và có nhiều lựa chọn về đường kính lỗ V cũng như chiều dài L.
ESJ9 được chế tạo từ SKD61, xử lý thấm nitơ. Theo catalogue MISUMI, độ cứng bề mặt đạt từ 900 HV, độ cứng vật liệu nền 40 ±3 HRC.

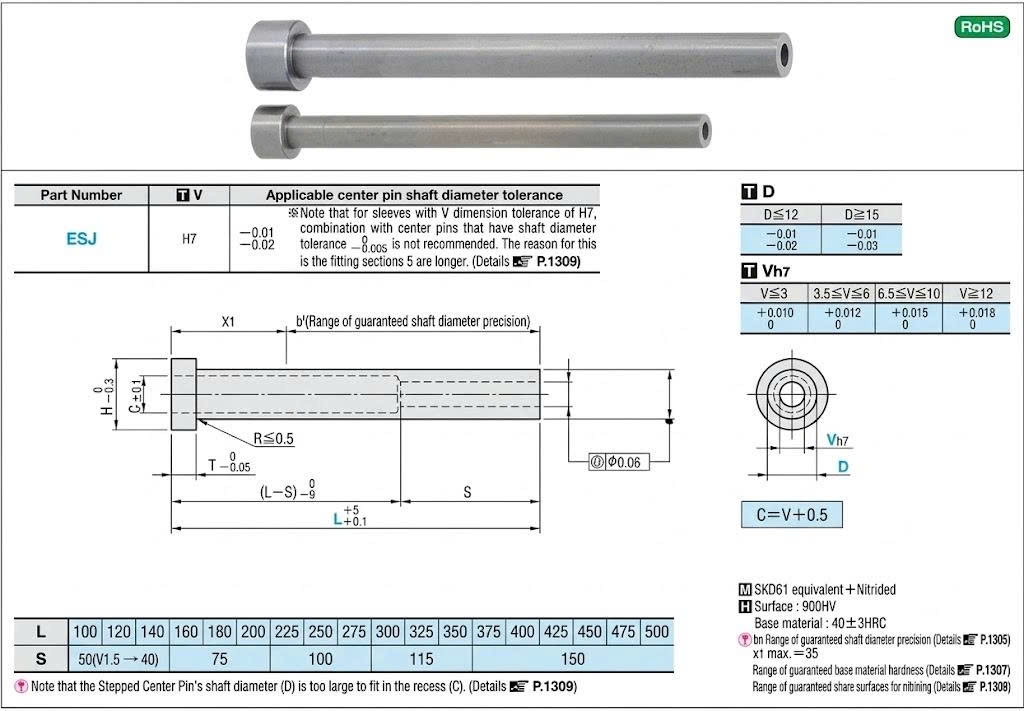

Cấu tạo ống đẩy ESJ
1. Thông số kỹ thuật ống đẩy ESJ9
| Model | ESJ9 |
| Loại | Straight Ejector Sleeve |
| Đường kính ngoài D | 9 mm |
| Dung sai D | -0.01 / -0.02 mm |
| Đường kính lỗ V | 2 – 6 mm, bước 0.5 mm |
| Dung sai lỗ V | H7 |
| Chiều dài L | 100 – 500 mm theo các bước lựa chọn của catalogue |
| Vật liệu | SKD61 |
| Xử lý bề mặt | Thấm nitơ |
| Độ cứng bề mặt | ≥ 900 HV |
| Độ cứng vật liệu nền | 40 ±3 HRC |
| Độ đồng tâm lỗ và thân | ⌀0.06 mm |

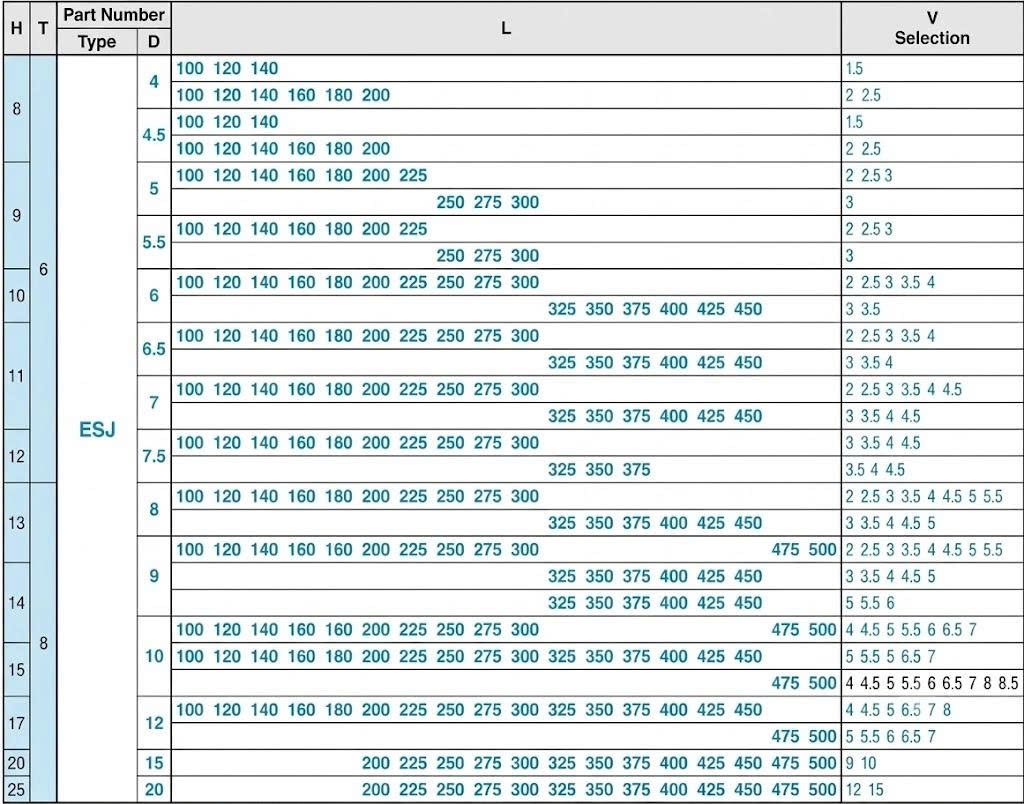

Điểm cần chú ý khi chọn ESJ9 là chiều dài L không tăng theo cùng một bước trên toàn bộ dải kích thước. Theo bảng mã MISUMI, chiều dài được chia thành hai nhóm:
- L = 100 – 200 mm: lựa chọn theo bước 20 mm, gồm 100, 120, 140, 160, 180 và 200 mm.
- L = 225 – 500 mm: lựa chọn theo bước 25 mm, gồm 225, 250, 275, 300, 325, 350, 375, 400, 425, 450, 475 và 500 mm.
-> Vì vậy khi cần thay một ESJ9 đang sử dụng, kỹ thuật nên xác định chính xác chiều dài L thực tế thay vì chỉ cung cấp đường kính ngoài D9.
2. Cách xác định quy cách ESJ9 khi đặt hàng
Ống đẩy ESJ9 cần được xác định đồng thời theo D, L và V. Trong đó D đã cố định ở 9 mm, còn V và L là hai thông số cần lựa chọn.
Đối với ESJ9, catalogue thể hiện dải V từ 2 đến 6 mm theo bước 0.5 mm. Tuy nhiên khi đặt hàng thực tế vẫn nên đối chiếu tổ hợp V/L trong catalogue thay vì chỉ dựa vào giới hạn đầu và cuối của dải kích thước.
Nếu mua để thay thế, nên cung cấp D9 + V + L hoặc mã đầy đủ trên bản vẽ khuôn. Trường hợp chưa xác định được V, cần kiểm tra thêm kích thước center pin đang làm việc cùng ống đẩy.
Khách hàng cần mua ống đẩy ESJ9 có thể cung cấp kích thước V, L và số lượng để kiểm tra quy cách trước khi báo giá.
Linhkienkhuon247 tra mã ESJ, kiểm tra kích thước theo catalogue và báo giá theo quy cách, số lượng.
