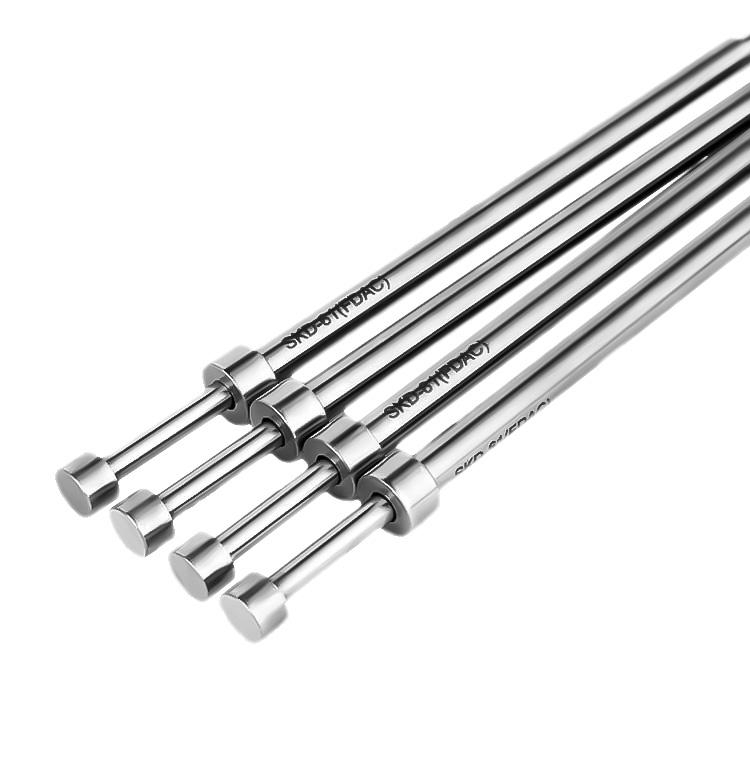

Ống Đẩy ESJ6.5 D6.5 MISUMI | Ejector Sleeve SKD61

1.  Ống đẩy ESJ6.5 kết hợp với center pin như thế nào?

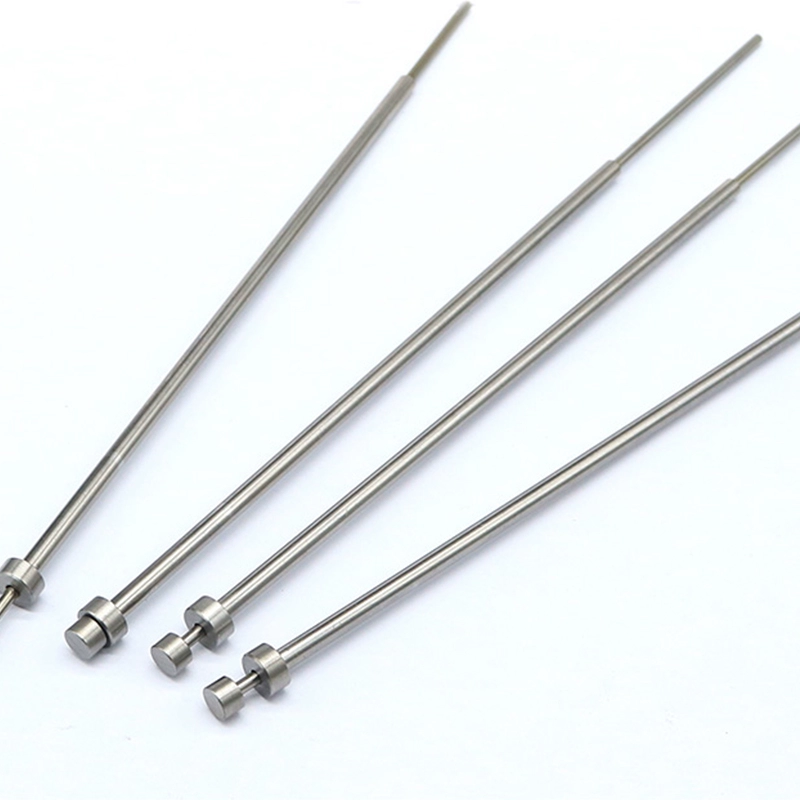

Ống đẩy ESJ6.5 thuộc series Straight Ejector Sleeve ESJ của MISUMI, có đường kính ngoài danh nghĩa D = 6.5 mm. Sản phẩm có kết cấu dạng ống và làm việc kết hợp với center pin trong hệ thống đẩy của khuôn nhựa.

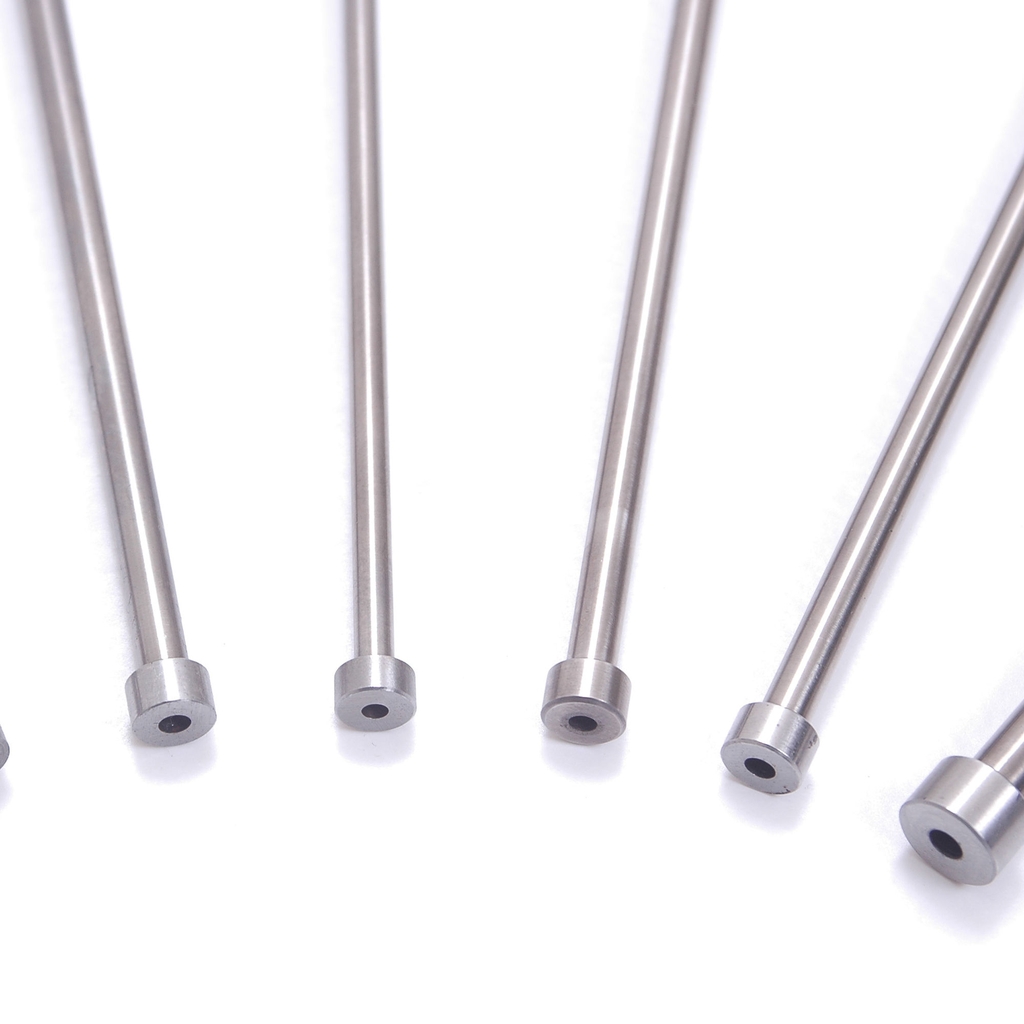

-> Khác với chốt đẩy đặc, ESJ6.5 có lỗ tâm V để bố trí center pin bên trong. Vì vậy một quy cách ESJ6.5 không được xác định chỉ bằng đường kính ngoài D6.5 mà còn phụ thuộc vào V và chiều dài L. Lỗ V của ESJ được MISUMI kiểm soát theo dung sai H7. Khi chọn center pin đi cùng, kỹ thuật cần kiểm tra kích thước và dung sai trục của center pin để bảo đảm phù hợp với điều kiện lắp ghép được quy định cho series ESJ.

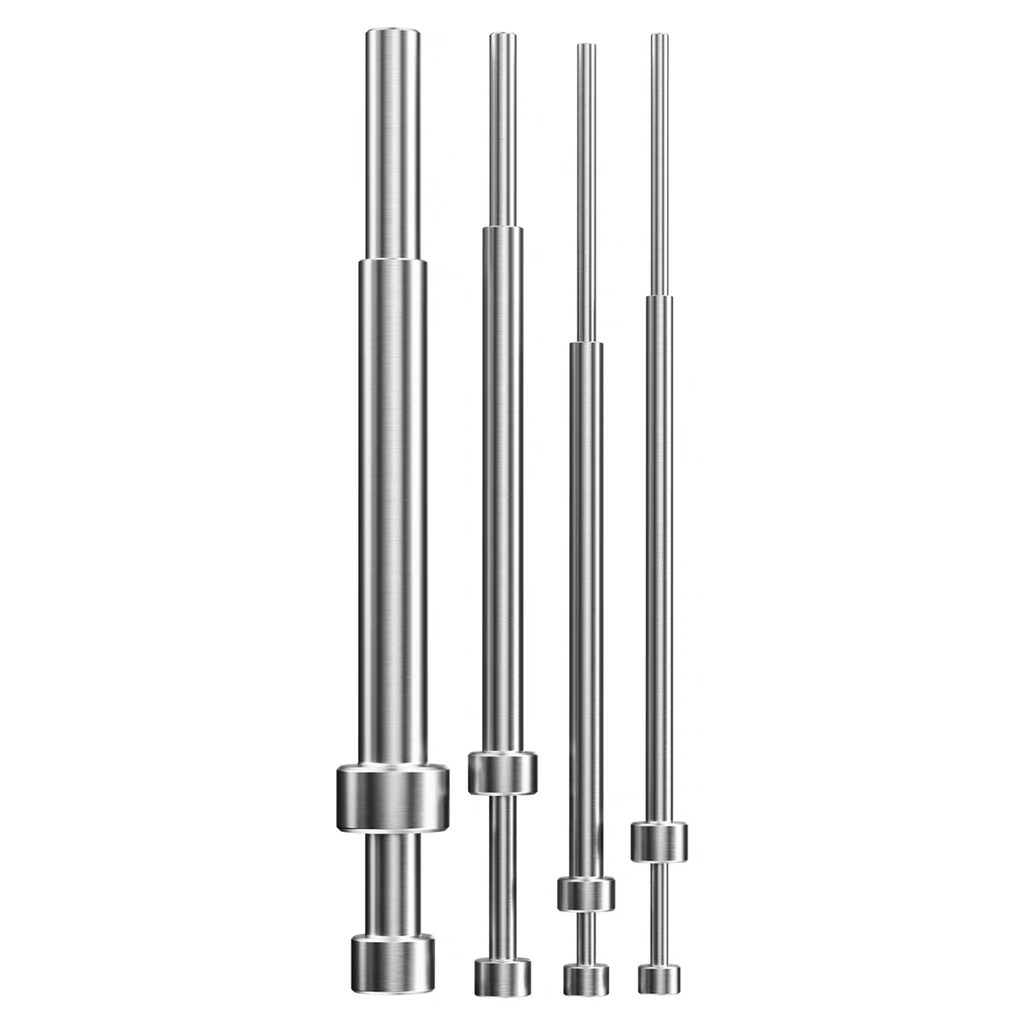

Cấu tạo của ổng đẩy ESJ

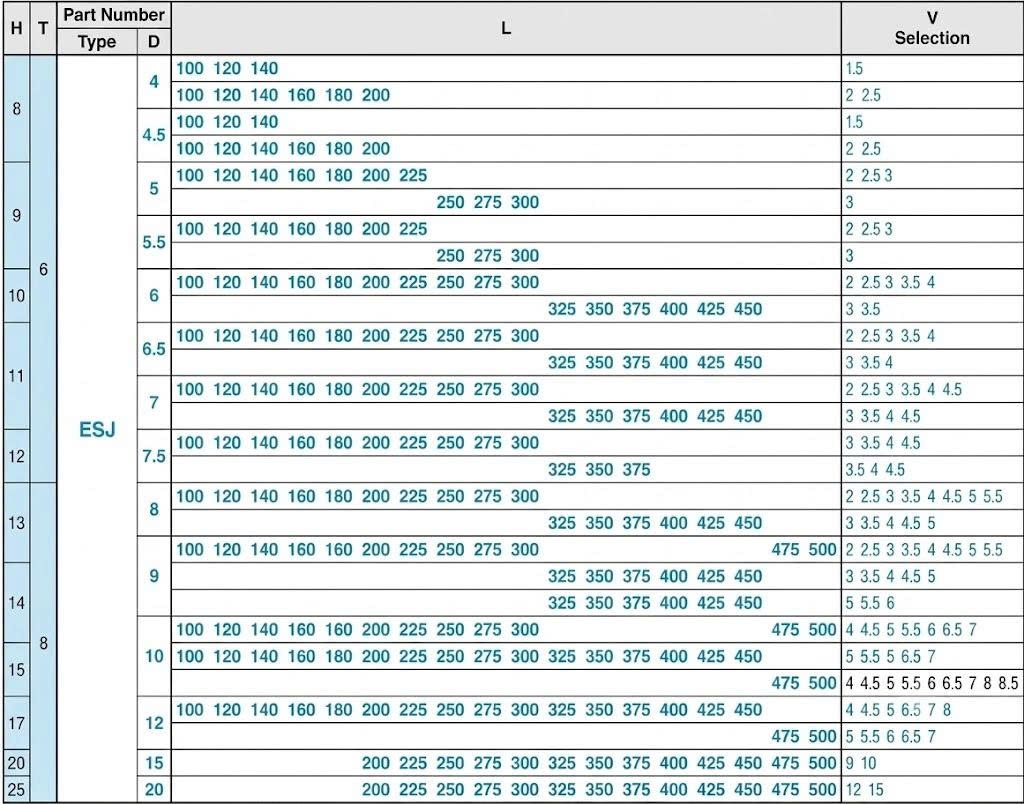

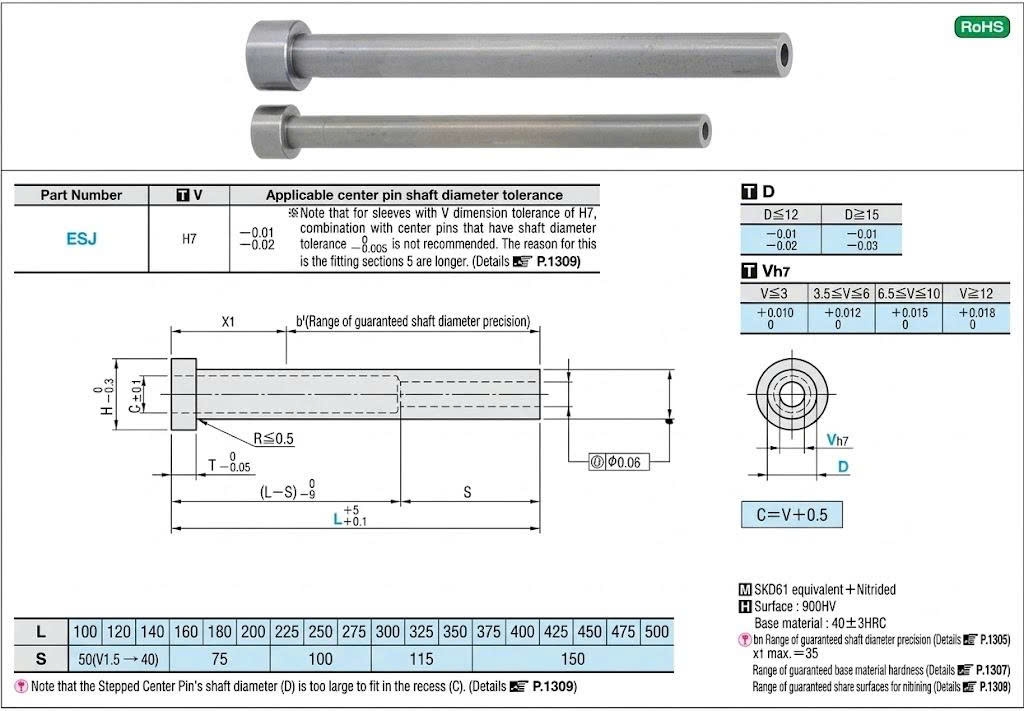

2. Thông số kỹ thuật ống đẩy ESJ6.5

3. Khi đặt ESJ6.5 cần cung cấp thông số gì?

Để xác định đúng quy cách, kỹ thuật nên cung cấp tối thiểu D6.5, đường kính lỗ V và chiều dài L. Nếu ESJ6.5 được mua để thay thế linh kiện cũ, nên kiểm tra thêm center pin đang sử dụng thay vì chỉ đo đường kính ngoài của sleeve.

Đặc biệt, MISUMI có lưu ý riêng về điều kiện kết hợp giữa lỗ V dung sai H7 và center pin có dung sai đường kính trục 0/-0.005 mm. Vì vậy không nên mặc định hai chi tiết có cùng đường kính danh nghĩa là có thể thay thế hoặc ghép trực tiếp với nhau.

-> Khách hàng cần mua ống đẩy ESJ6.5 vui lòng cung cấp V, L và số lượng để kiểm tra đúng mã. Trường hợp thay thế có thể gửi thêm mã cũ, bản vẽ hoặc kích thước center pin đang sử dụng để đối chiếu trước khi đặt hàng.

Linhkienkhuon247 tra mã ESJ, kiểm tra kích thước theo catalogue và báo giá theo quy cách, số lượng.
