Thông số kỹ thuật ống đẩy ESJ5.5
Model: ESJ5.5
Loại: Straight Ejector Sleeve
Đường kính ngoài D: 5.5 mm
Đường kính lỗ V: 2 / 2.5 / 3 / mm
Dung sai lỗ V: H7
Chiều dài L: Tự do theo thông số V
Vật liệu: SKD61
Độ cứng bề mặt : ≥ 900 HV
Độ cứng vật liệu nền: 40 ±3 HRC
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

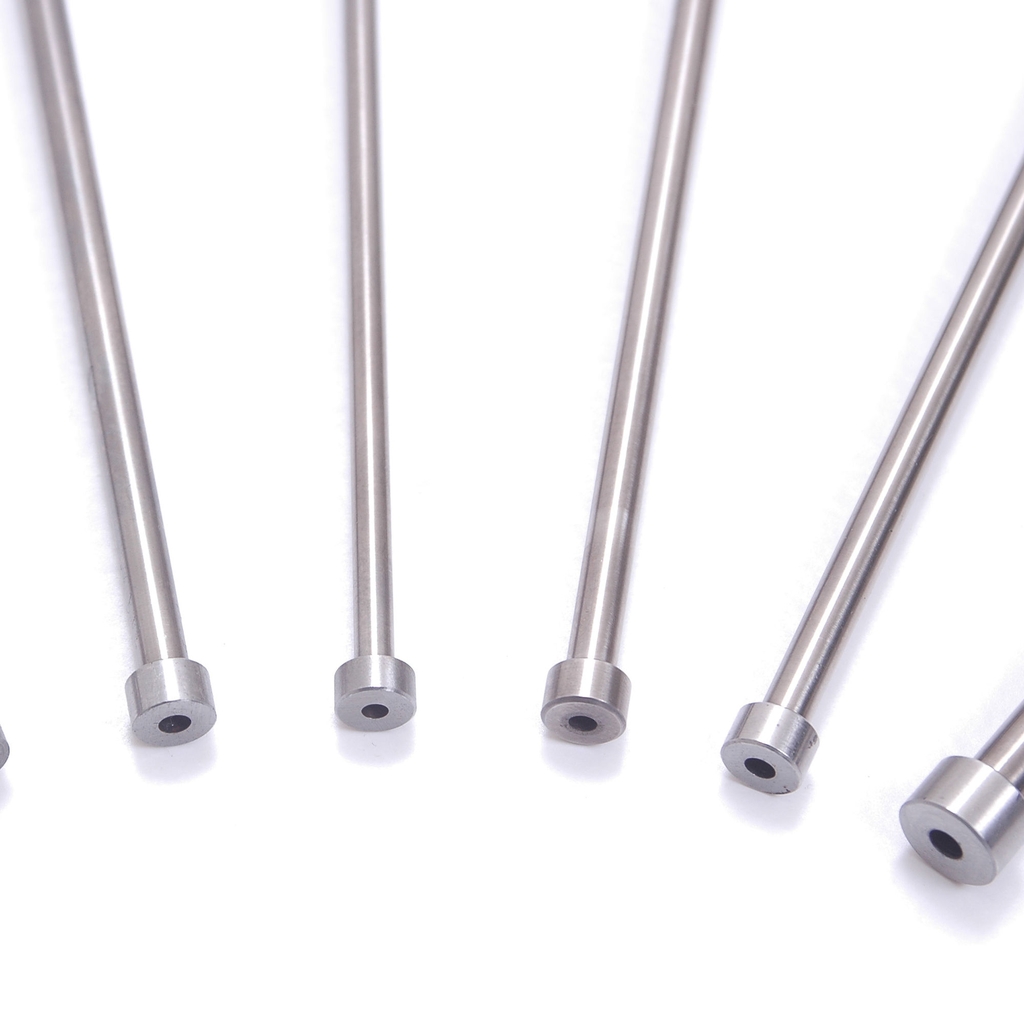

Ống Đẩy ESJ5.5 D5.5 MISUMI | Ejector Sleeve SKD61
1. Cấu tạo ống đẩy ESJ5.5

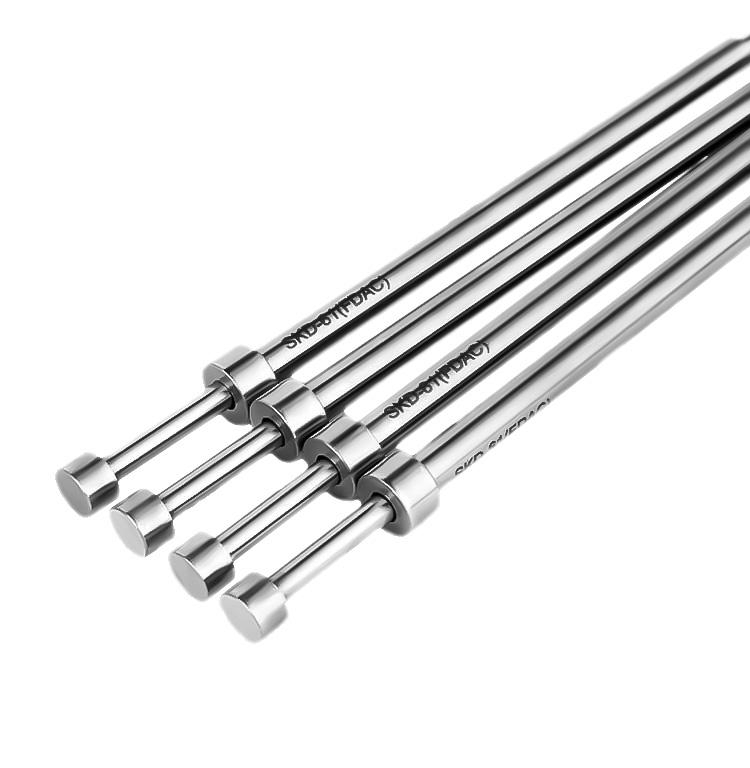

Ống đẩy ESJ5.5 là Ejector Sleeve thuộc series ESJ của MISUMI, có đường kính ngoài danh nghĩa D = 5.5 mm. Chi tiết có kết cấu dạng ống và được sử dụng cùng center pin trong hệ thống đẩy của khuôn nhựa.
ESJ5.5 sử dụng SKD61, xử lý thấm nitơ, với độ cứng bề mặt từ 900 HV. Khi lựa chọn, ngoài D5.5 cần xác định chính xác đường kính lỗ V và chiều dài L theo cấu hình thực tế của khuôn.
Ống đẩy ESJ5.5 gồm thân ống, lỗ tâm V và đầu bích. Lỗ V được gia công theo dung sai H7 để kết hợp với center pin tương ứng, trong khi đầu bích là phần liên quan đến việc giữ sleeve trong cụm đẩy.
Theo bản vẽ MISUMI, đường kính ngoài D5.5 có dung sai âm và lỗ V được kiểm soát theo H7. Đây là hai kích thước cần đặc biệt chú ý khi kiểm tra ESJ5.5 dùng để thay thế.

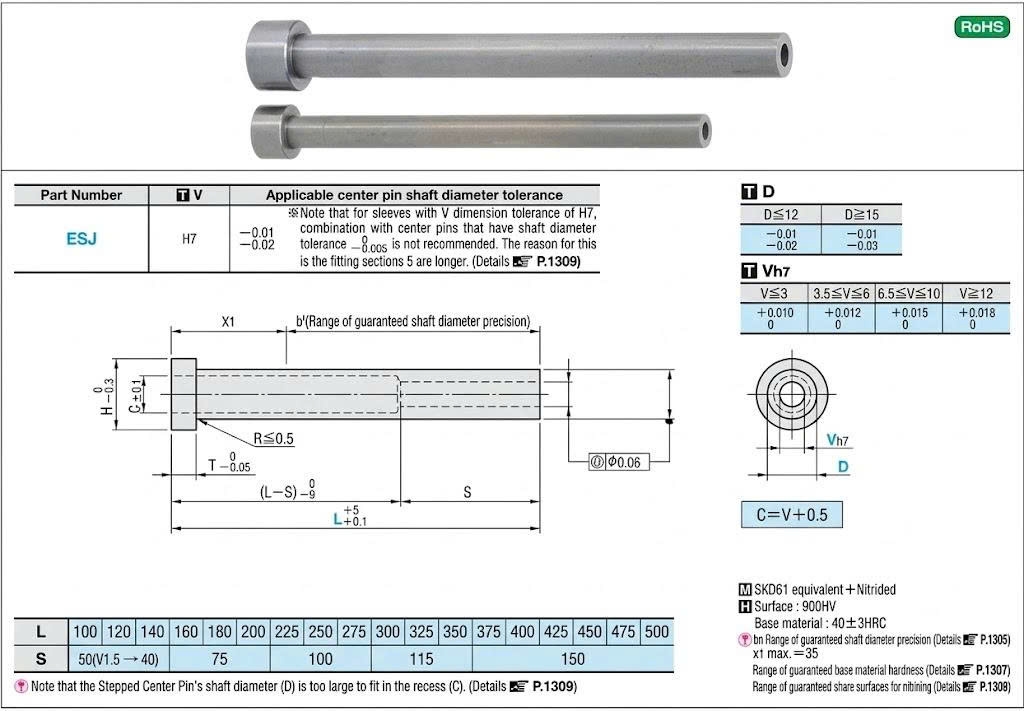

Bản vẽ cấu tạo ống đẩy ESJ
2. Thông số kỹ thuật ống đẩy ESJ5.5
| Model | ESJ5.5 |
| Series | ESJ – Straight Ejector Sleeve |
| Đường kính ngoài D | 5.5 mm |
| Dung sai D | -0.01 / -0.02 mm |

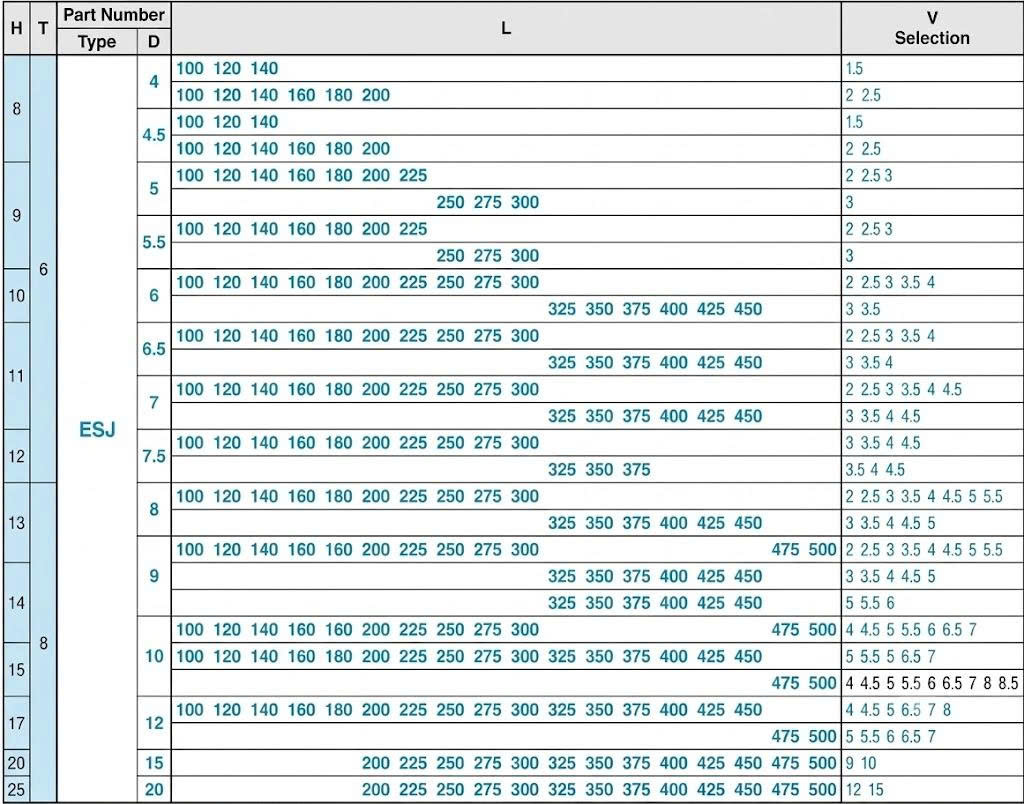

| Đường kính lỗ V | 2 / 2.5 / 3 / 3.5 mm |
| Dung sai lỗ V | H7 |
| Chiều dài L | Nhiều lựa chọn theo V và bảng mã catalogue |
| Vật liệu | SKD61 |
| Xử lý bề mặt | Thấm nitơ |
| Độ cứng bề mặt | ≥ 900 HV |
| Độ cứng vật liệu nền | 40 ±3 HRC |
| Độ đồng tâm lỗ và thân | ⌀0.06 mm |
Thông số kỹ thuật ống đẩy ESJ
3. Chọn ESJ5.5 cần kiểm tra những kích thước nào?
D5.5 chỉ xác định đường kính ngoài của sleeve, chưa phải toàn bộ quy cách đặt hàng
Khi lựa chọn ESJ5.5 cần kiểm tra thêm:
- V: đường kính lỗ trong và kích thước center pin tương ứng.
- L: chiều dài tổng của ống đẩy theo kết cấu khuôn.
- Dung sai center pin: cần kiểm tra điều kiện lắp ghép với lỗ V H7.
- Kích thước lắp: đối chiếu bản vẽ khuôn và catalogue trước khi chọn mã thay thế.
=> Đặc biệt, không nên lựa chọn ESJ5.5 chỉ bằng cách đo đường kính ngoài. Hai ống đẩy cùng D5.5 vẫn có thể khác V hoặc L và không phải cùng một quy cách đặt hàng.
4. Mua ống đẩy ESJ5.5
Khi cần mua ống đẩy ESJ5.5, khách hàng nên cung cấp V, L và số lượng. Với sản phẩm dùng để thay thế, có thể gửi thêm mã cũ, bản vẽ hoặc kích thước center pin để kiểm tra trước khi đặt hàng.
Linhkienkhuon247 tra mã ESJ, kiểm tra kích thước theo catalogue và báo giá theo quy cách, số lượng.
