Ống Đẩy ESJ4 D4 MISUMI | Ejector Sleeve SKD61

1. Tổng quan về ống đẩy ESJ4

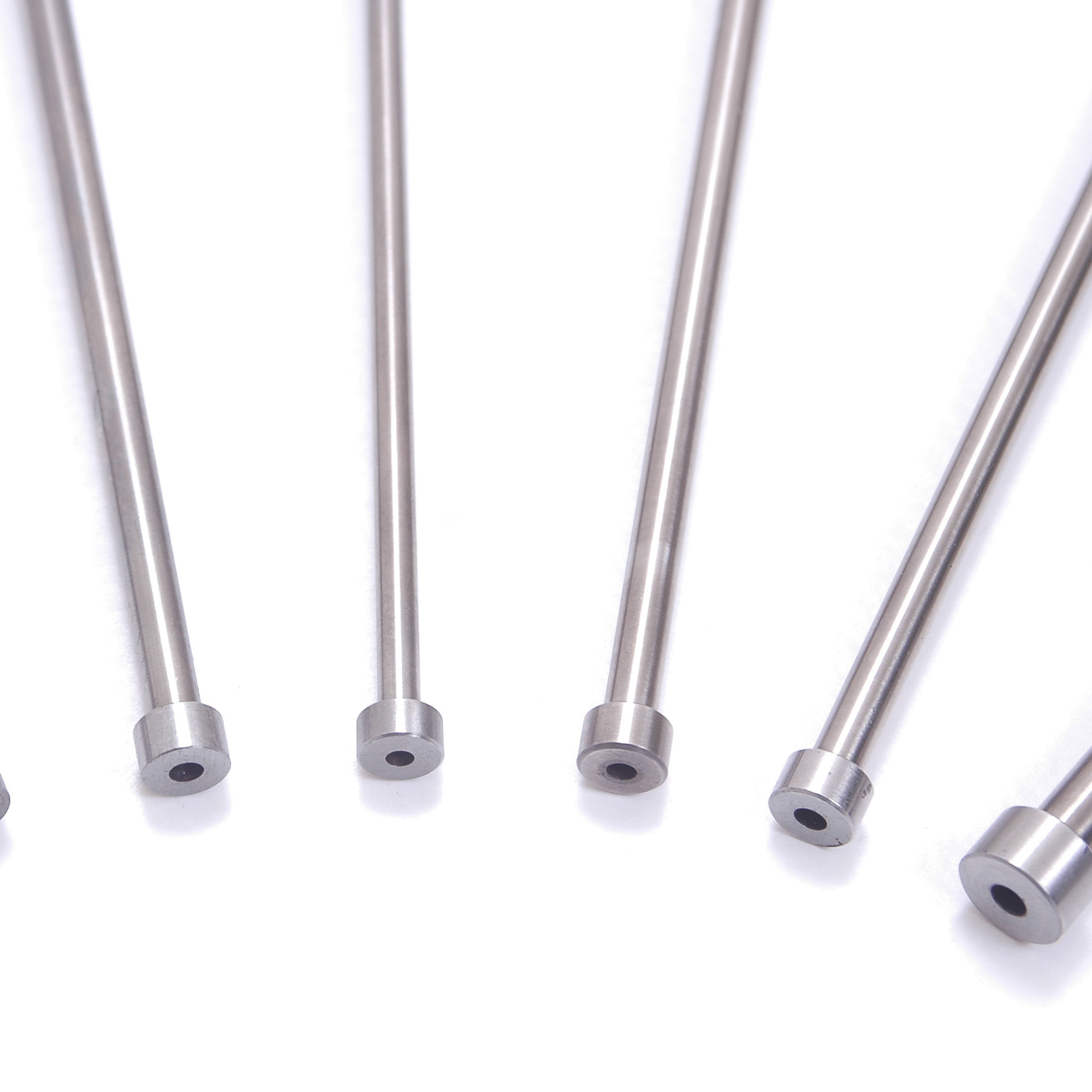

Ống đẩy ESJ4 là Straight Ejector Sleeve thuộc series ESJ của MISUMI, có đường kính ngoài danh nghĩa D = 4 mm. Sản phẩm sử dụng kết hợp với center pin trong cơ cấu đẩy của khuôn nhựa.

ESJ4 được chế tạo từ vật liệu tương đương SKD61 và xử lý thấm nitơ. Theo catalogue MISUMI, độ cứng bề mặt đạt từ 900 HV, độ cứng vật liệu nền 40 ±3 HRC.

Ống đẩy ESJ4 có kết cấu dạng ống, center pin được bố trí bên trong lỗ V. Trong quá trình đẩy sản phẩm, sleeve chuyển động theo cơ cấu đẩy trong khi center pin tạo bề mặt trung tâm tương ứng với kết cấu của sản phẩm và khuôn.

-> Do ESJ4 làm việc theo cặp với center pin, khi lựa chọn cần kiểm tra đồng thời đường kính lỗ V và dung sai đường kính center pin, không nên lựa chọn chỉ theo đường kính ngoài D4.

Ống đẩy ESJ

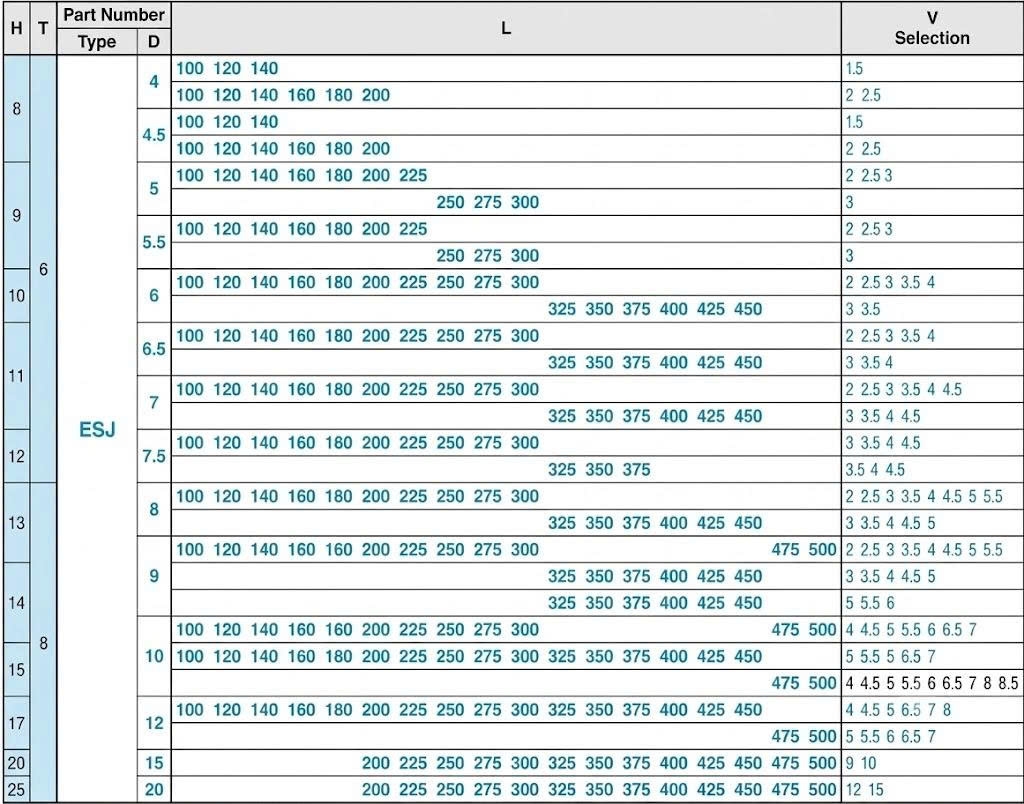

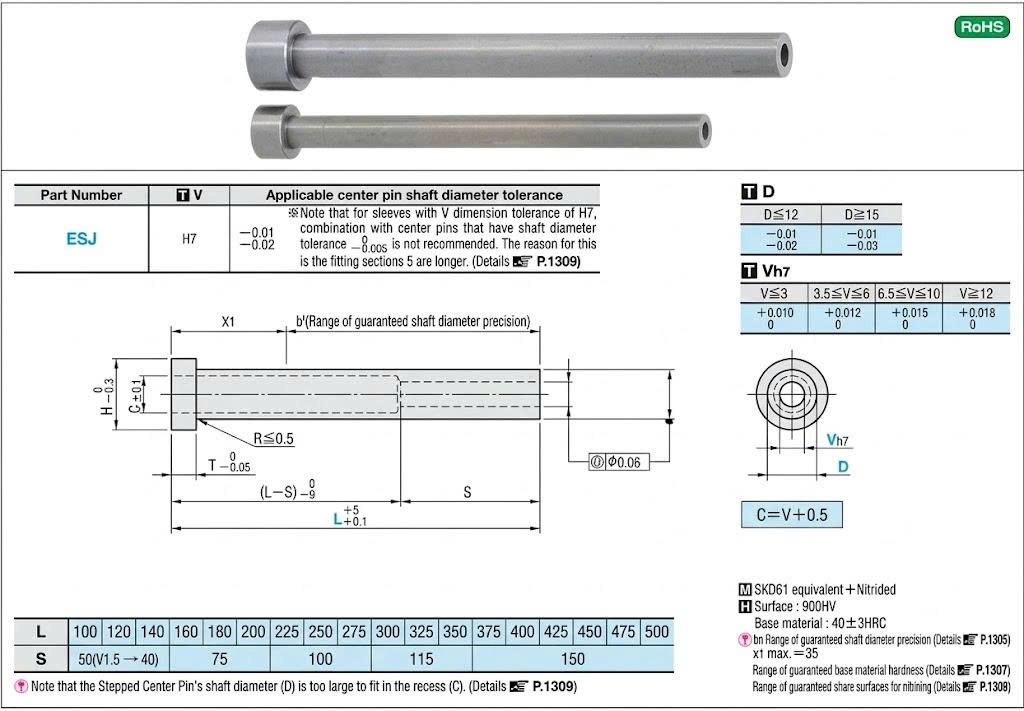

2. Thông số kỹ thuật ống đẩy ESJ4

Lưu ý khi đặt hàng: ESJ4 chưa phải mã quy cách hoàn chỉnh. Cần xác định thêm chiều dài L và đường kính lỗ V.

Ví dụ cách thể hiện mã theo catalogue: ESJ4-[L]-[V].

3. Mua ống đẩy ESJ4

Khi cần mua ống đẩy ESJ4, khách hàng nên cung cấp V, L, số lượng và thông tin center pin sử dụng cùng để kiểm tra đúng quy cách. Trường hợp thay thế linh kiện cũ, có thể gửi mã sản phẩm, bản vẽ hoặc kích thước thực tế để đối chiếu trước khi đặt hàng.

Linhkienkhuon247 tra mã ESJ, kiểm tra kích thước theo catalogue và báo giá theo quy cách, số lượng.
