Thông số kỹ thuật ống đẩy ESJ5
Model: ESJ5
Loại: Straight Ejector Sleeve
Đường kính ngoài D: 5 mm
Đường kính lỗ V: 2 / 2.5/ 3 mm
Dung sai lỗ V: H7
Chiều dài L: 100 / 120 / 140 / 160 / 180 / 200/ 300 mm tùy V
Vật liệu: SKD61
Độ cứng bề mặt : ≥ 900 HV
Độ cứng vật liệu nền: 40 ±3 HRC
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng
Ống Đẩy ESJ D5 MISUMI | Ejector Sleeve SKD61

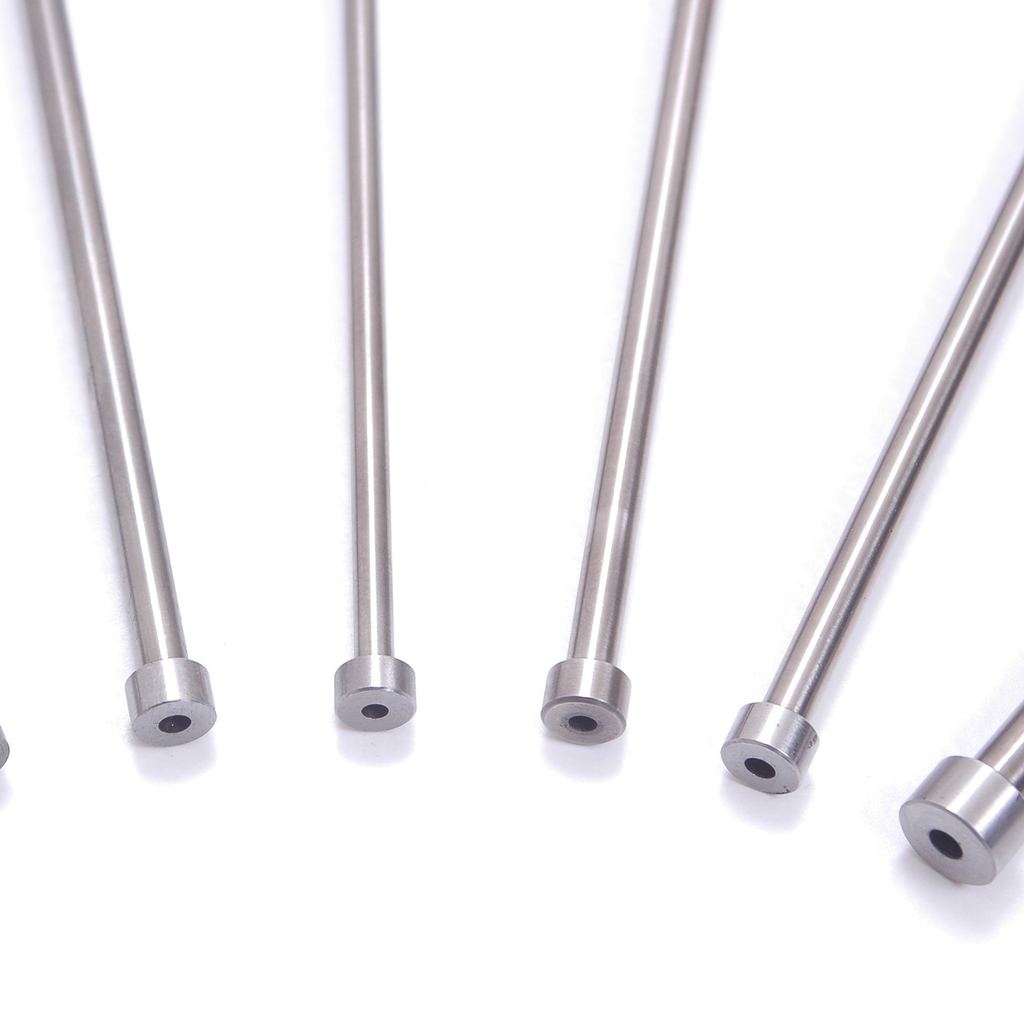

1. Tổng quan về ống đẩy ESJ5
Ống đẩy ESJ5 là Straight Ejector Sleeve thuộc series ESJ của MISUMI, có đường kính ngoài danh nghĩa D = 5 mm. ESJ5 được sử dụng kết hợp với center pin trong cơ cấu đẩy của khuôn nhựa.
Sản phẩm được chế tạo từ SKD61 và xử lý thấm nitơ. Theo catalogue MISUMI, độ cứng bề mặt đạt từ 900 HV, độ cứng vật liệu nền 40 ±3 HRC.
Ống đẩy ESJ5 có kết cấu dạng ống, center pin được bố trí bên trong lỗ V. Khi hệ thống đẩy hoạt động, sleeve chuyển động theo cụm đẩy và tác động lên vùng sản phẩm bao quanh center pin.
=> Do ESJ5 làm việc kết hợp với center pin, việc lựa chọn cần kiểm tra đồng thời đường kính ngoài D5, đường kính lỗ V và dung sai của center pin.

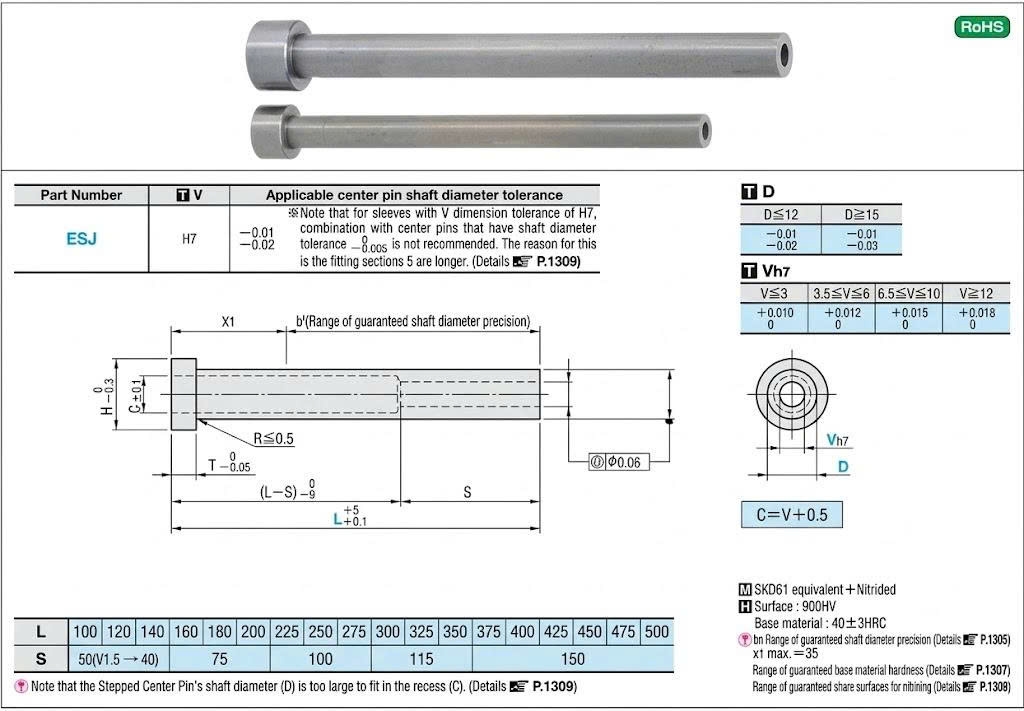

2. Thông số kỹ thuật ống đẩy ESJ5
| Model | ESJ5 |
| Loại | Straight Ejector Sleeve |
| Đường kính ngoài D | 5 mm |
| Dung sai D | -0.01 / -0.02 mm |
| Đường kính lỗ V | 1.5 / 2 / 2.5 / 3 mm |
| Dung sai lỗ V | H7 |
| Chiều dài L | 100 / 120 / 140 / 160 / 180 / 200 mm tùy V |
| Vật liệu | SKD61 |
| Xử lý bề mặt | Thấm nitơ |
| Độ cứng bề mặt | ≥ 900 HV |
| Độ cứng vật liệu nền | 40 ±3 HRC |
| Độ đồng tâm lỗ và thân | ⌀0.06 mm |

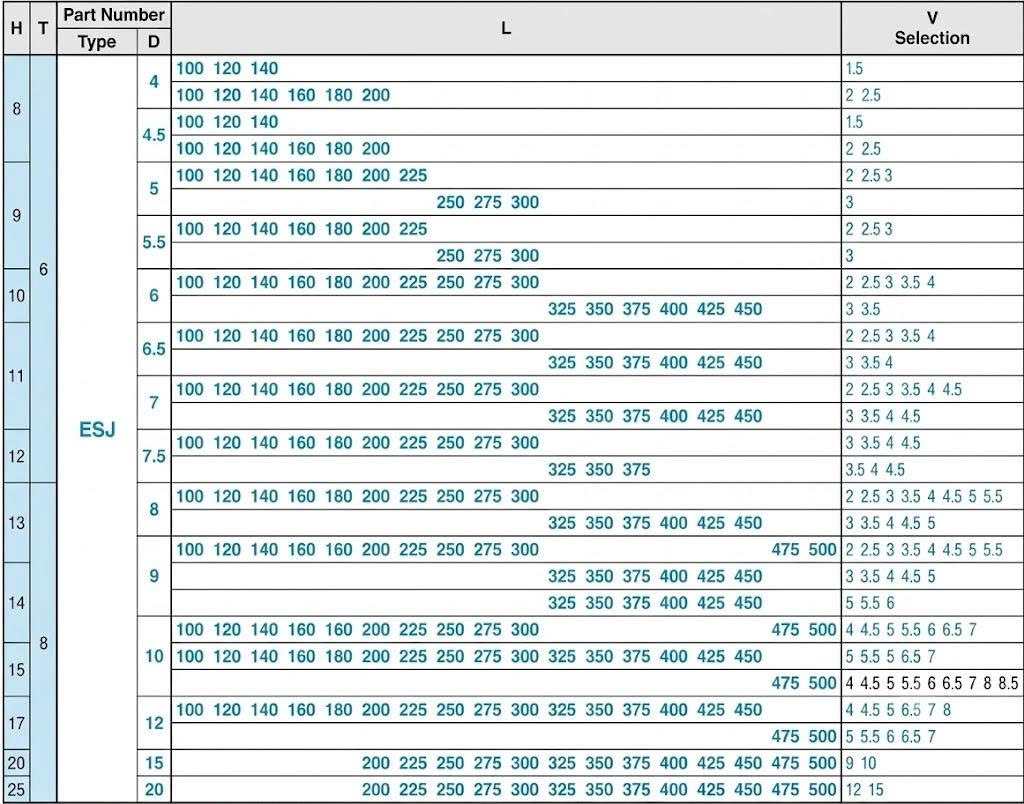

Lưu ý khi đặt hàng: ESJ5 chỉ xác định đường kính ngoài D = 5 mm. Cần lựa chọn thêm V và L theo đúng bảng mã catalogue. Không nên mặc định mọi tổ hợp V và L đều có sẵn.
3. Mua ống đẩy ESJ5
Khách hàng cần mua ống đẩy ESJ5 nên cung cấp đường kính lỗ V, chiều dài L và số lượng để kiểm tra đúng quy cách. Khi mua thay thế, nên gửi thêm mã cũ, bản vẽ hoặc thông số center pin đang sử dụng để đối chiếu.
Linhkienkhuon247 tra mã ESJ, kiểm tra kích thước theo catalogue và báo giá theo quy cách, số lượng.
