Thông số kỹ thuật ống đẩy ESJ4.5
Model: ESJ4.5
Loại: Straight Ejector Sleeve
Đường kính ngoài D: 4.5 mm
Đường kính lỗ V: 1.5 / 2 / 2.5 mm
Dung sai lỗ V: H7
Chiều dài L: 100 / 120 / 140 / 160 / 180 / 200 mm tùy V
Vật liệu: SKD61
Độ cứng bề mặt : ≥ 900 HV
Độ cứng vật liệu nền: 40 ±3 HRC
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

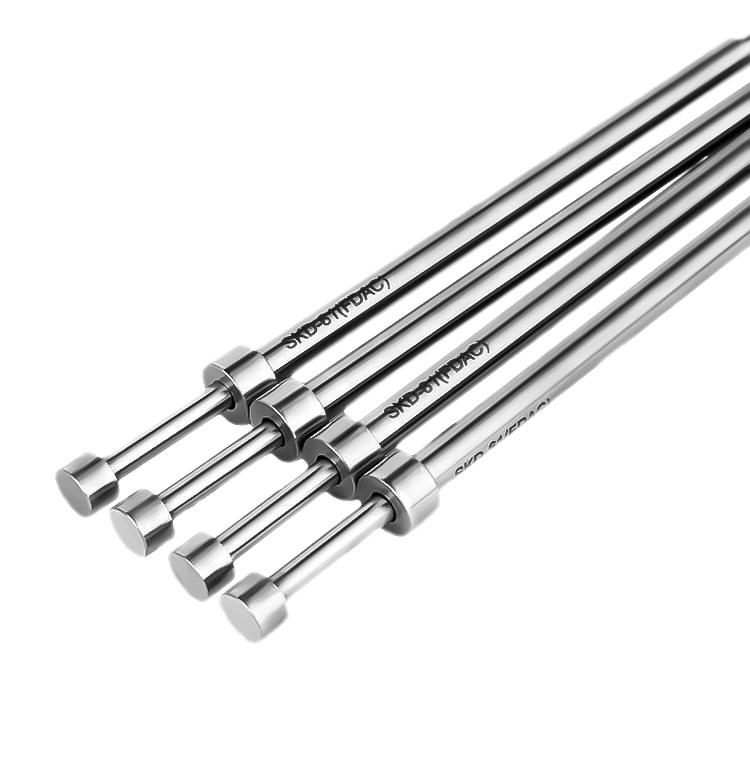

Ống Đẩy ESJ4.5 D4.5 MISUMI | Ejector Sleeve SKD61

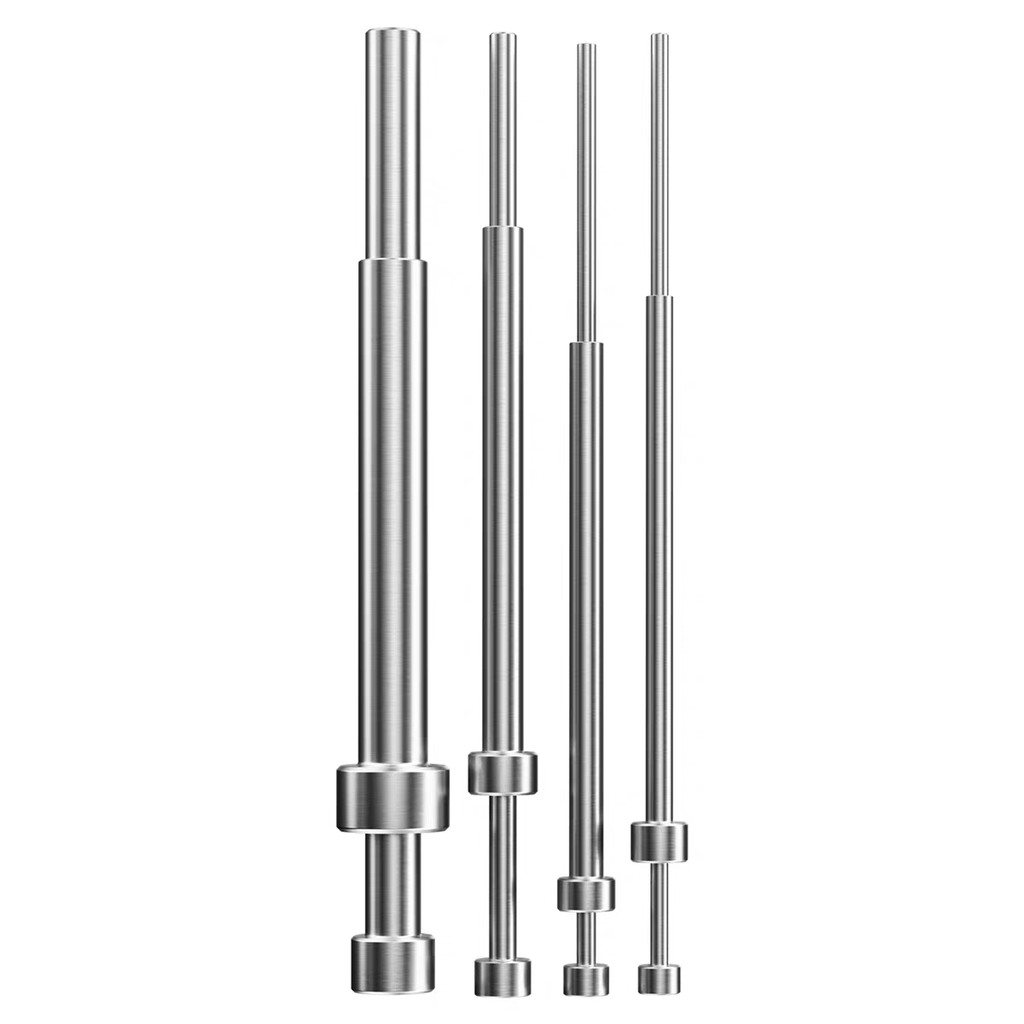

1. Tổng quan về ống đẩy ESJ4.5
Ống đẩy ESJ4.5 là Straight Ejector Sleeve thuộc series ESJ của MISUMI, có đường kính ngoài danh nghĩa D = 4.5 mm. Sản phẩm được sử dụng kết hợp với center pin trong cơ cấu đẩy của khuôn nhựa.
ESJ4.5 được chế tạo từ SKD61 và xử lý thấm nitơ. Theo catalogue MISUMI, độ cứng bề mặt đạt từ 900 HV, độ cứng vật liệu nền 40 ±3 HRC.

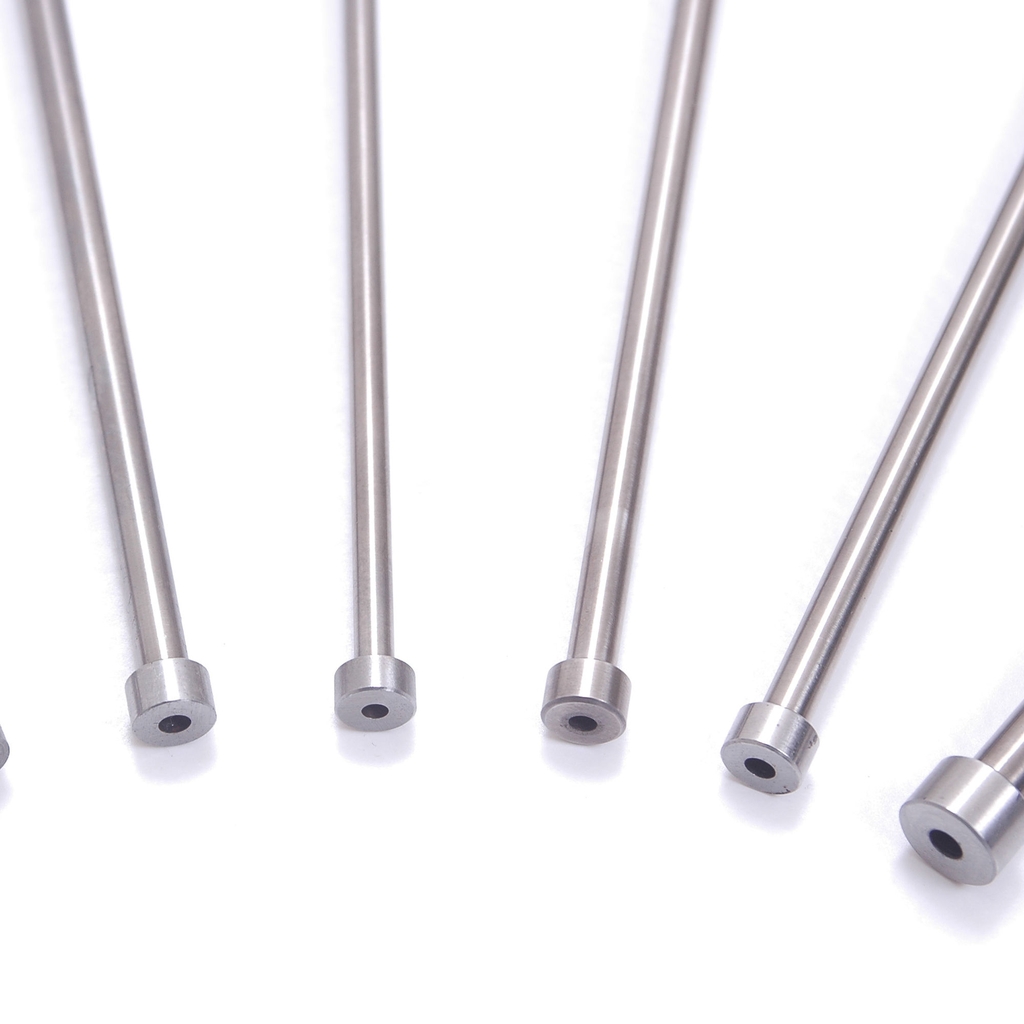

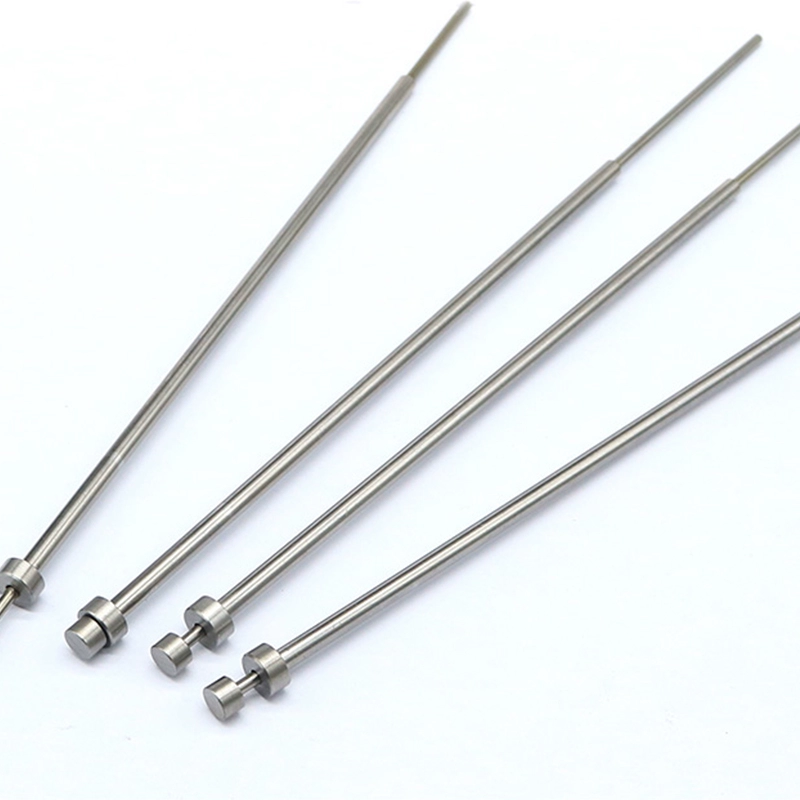

Ống đẩy ESJ4.5 có cấu tạo dạng ống trụ rỗng, gồm thân sleeve, lỗ trong V và đầu vai để lắp vào cụm đẩy.
Trong khuôn, chốt lõi được bố trí bên trong lỗ của sleeve. Khi hệ thống đẩy chuyển động, Ống đẩy ESJ tiến về phía trước quanh chốt lõi, tác động lên vùng đáy sản phẩm và đẩy sản phẩm ra khỏi lõi khuôn.
-> Cơ cấu này đặc biệt hữu ích với sản phẩm có boss tròn, lỗ hoặc trụ nhỏ, nơi một chốt đẩy đặc thông thường không tạo được vùng đẩy phù hợp.

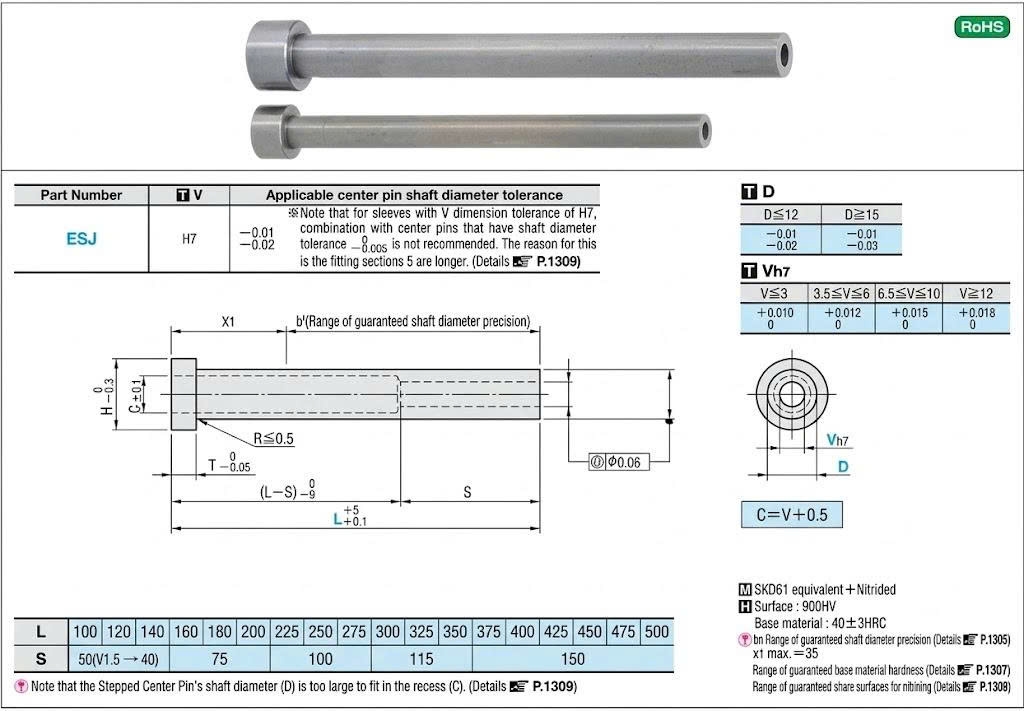

Bản vẽ cấu tạo ống đẩy ESJ
2. Thông số kỹ thuật ống đẩy ESJ4.5
| Model | ESJ4.5 |
| Loại | Straight Ejector Sleeve |
| Đường kính ngoài D | 4.5 mm |
| Dung sai D | -0.01 / -0.02 mm |
| Đường kính lỗ V | 1.5 / 2 / 2.5 mm |
| Dung sai lỗ V | H7 |
| Chiều dài L | 100 / 120 / 140 / 160 / 180 / 200 mm |
| Vật liệu | SKD61 |
| Xử lý bề mặt | Thấm nitơ |
| Độ cứng bề mặt | ≥ 900 HV |
| Độ cứng vật liệu nền | 40 ±3 HRC |
| Độ đồng tâm lỗ và thân | ⌀0.06 mm |
| Chiều dày đầu bích T | 6 mm (JIS) |

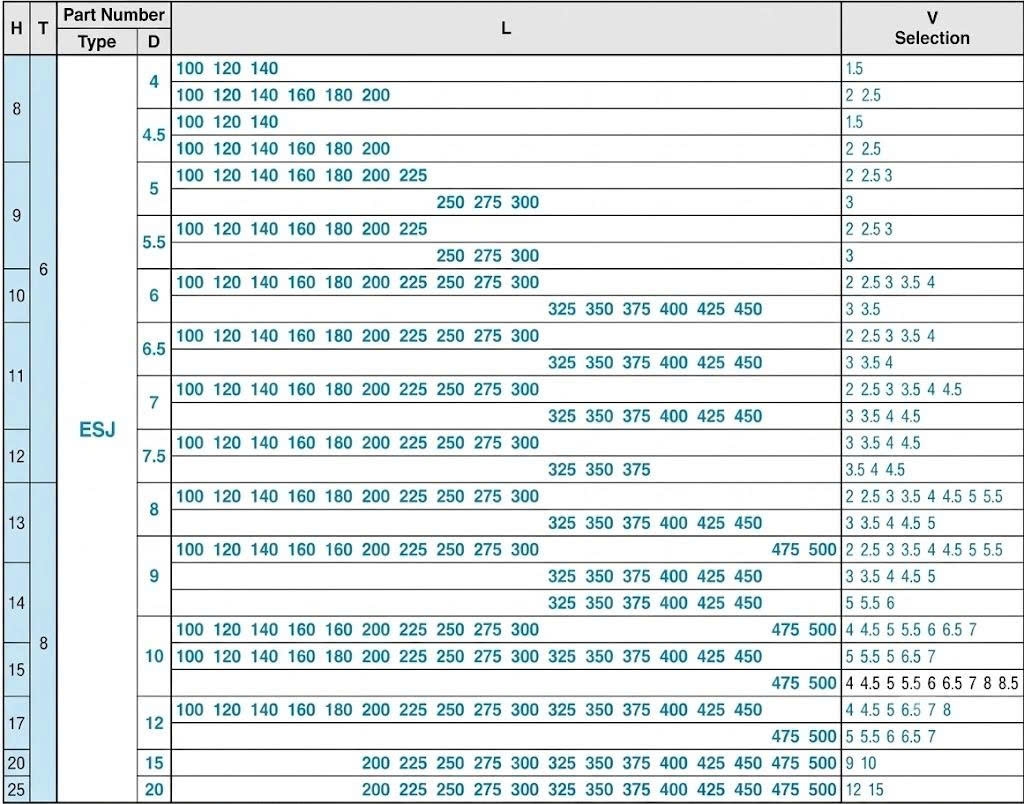

=> Quy cách đặt hàng: ESJ4.5 chưa phải mã hoàn chỉnh. Cần xác định thêm chiều dài L và đường kính lỗ V.
- Dải mã catalogue là ESJ4.5-[L]-[V].
3. Mua ống đẩy ESJ4.5
Khi cần mua ống đẩy ESJ4.5, khách hàng nên cung cấp V, L và số lượng để kiểm tra đúng quy cách. Trường hợp mua thay thế, nên cung cấp thêm mã cũ, bản vẽ hoặc thông số center pin đang sử dụng để đối chiếu trước khi đặt hàng.
Linhkienkhuon247 tra mã ESJ, kiểm tra kích thước theo catalogue và báo giá theo quy cách, số lượng.
