Thông số kỹ thuật ống đẩy ESJ7
Model: ESJ7
Loại: Straight Ejector Sleeve
Đường kính ngoài D: 7 mm
Đường kính lỗ V: 2 / 2.5/ 3 / 3.5 / 4/ 4.5mm
Dung sai lỗ V: H7
Chiều dài L: Tự do tùy V
Vật liệu: SKD61
Độ cứng bề mặt : ≥ 900 HV
Độ cứng vật liệu nền: 40 ±3 HRC
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

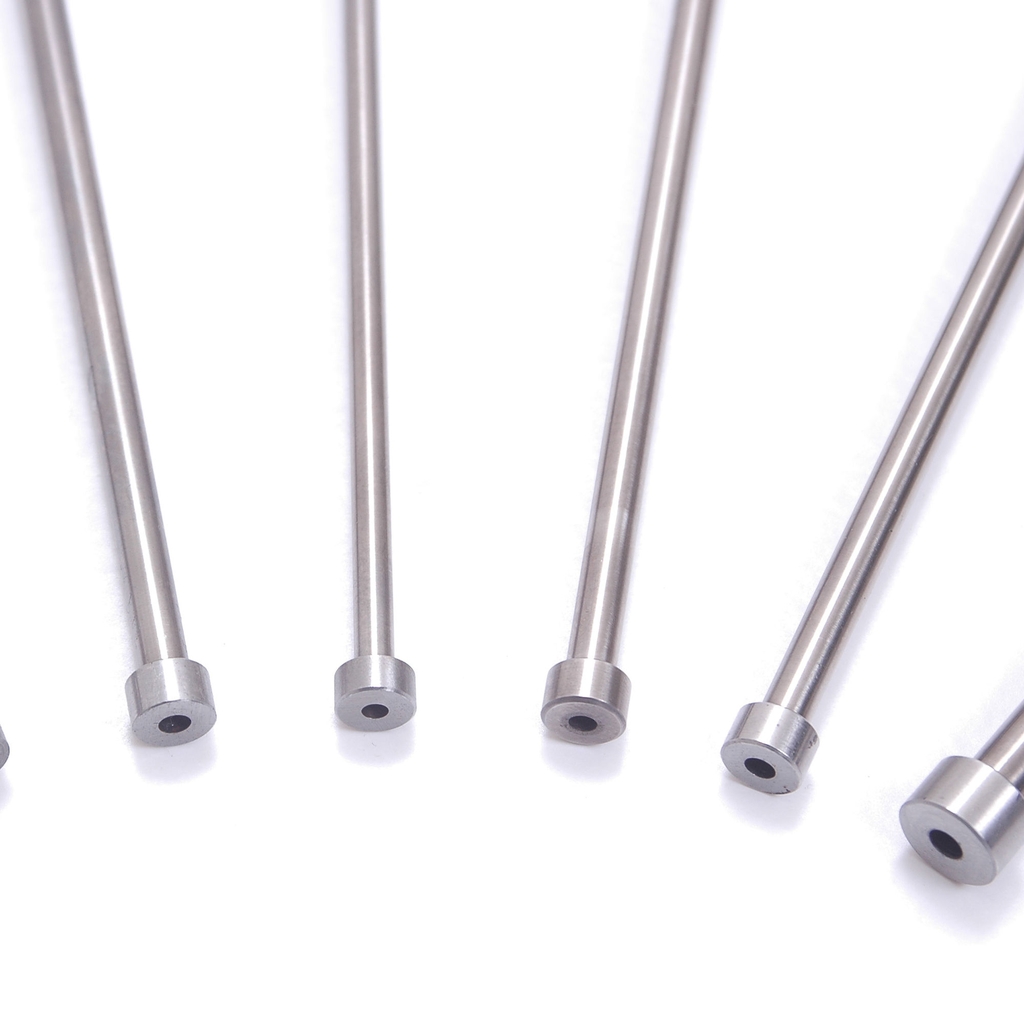

Ống Đẩy ESJ7 D7 MISUMI | Ejector Sleeve SKD61
1. Khi nào cần chọn ống đẩy ESJ7?
ESJ7 được xác định trước hết bởi đường kính ngoài D = 7 mm. Kích thước này phù hợp hay không phải căn cứ vào thiết kế vị trí lắp trên khuôn; D7 không tự quyết định đường kính center pin hoặc chiều dài của ống đẩy.
Sau khi xác định D7, kỹ thuật cần tiếp tục chọn đường kính lỗ V và chiều dài L theo quy cách ESJ trong catalogue MISUMI. Đặc biệt, lỗ V sử dụng dung sai H7 nên cần kiểm tra thông số center pin làm việc cùng trước khi chốt mã.
Với trường hợp thay thế ống đẩy cũ, nên xác nhận ít nhất D = 7 mm, V, L và thông số center pin. Nếu chỉ xác định được D7 thì chưa đủ dữ liệu để đặt đúng một quy cách ESJ7.

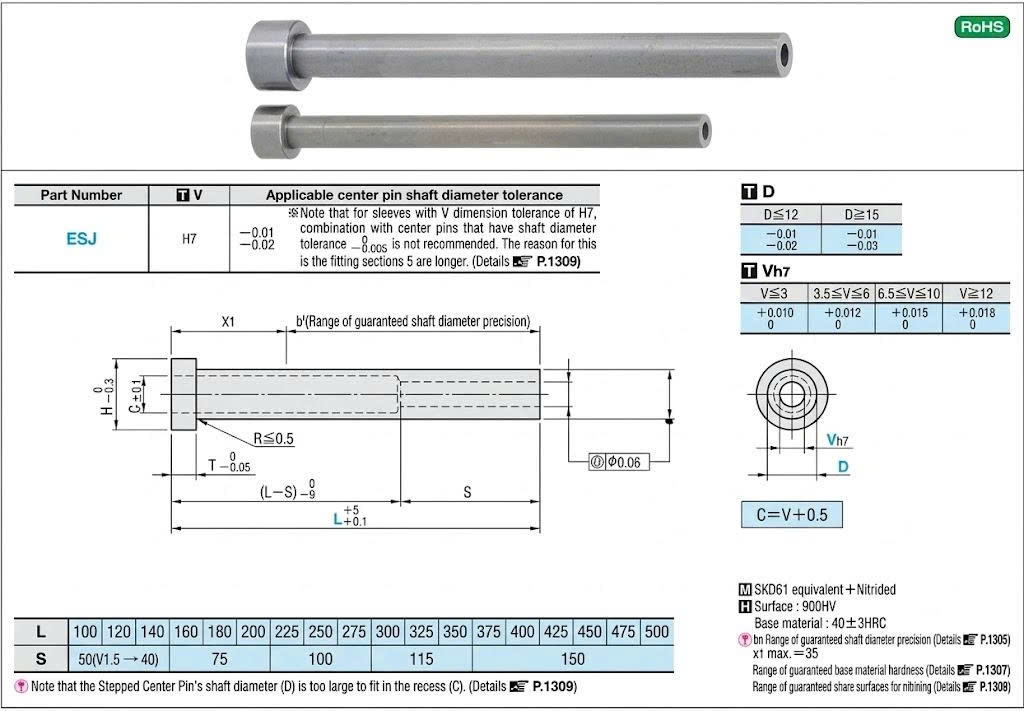

Cấu tạo ống đẩy ESJ
2. Thông số kỹ thuật ống đẩy ESJ7
| Model | ESJ7 |
| Series | ESJ – Straight Ejector Sleeve |
| Đường kính ngoài D | 7 mm |
| Dung sai D | -0.01 / -0.02 mm |
| Đường kính lỗ V | Nhiều lựa chọn theo bảng mã catalogue |
| Dung sai lỗ V | H7 |
| Chiều dài L | Nhiều lựa chọn theo V và bảng mã catalogue |
| Vật liệu | SKD61 |
| Xử lý bề mặt | Thấm nitơ |
| Độ cứng bề mặt | ≥ 900 HV |
| Độ cứng vật liệu nền | 40 ±3 HRC |
| Độ đồng tâm lỗ và thân | ⌀0.06 mm |

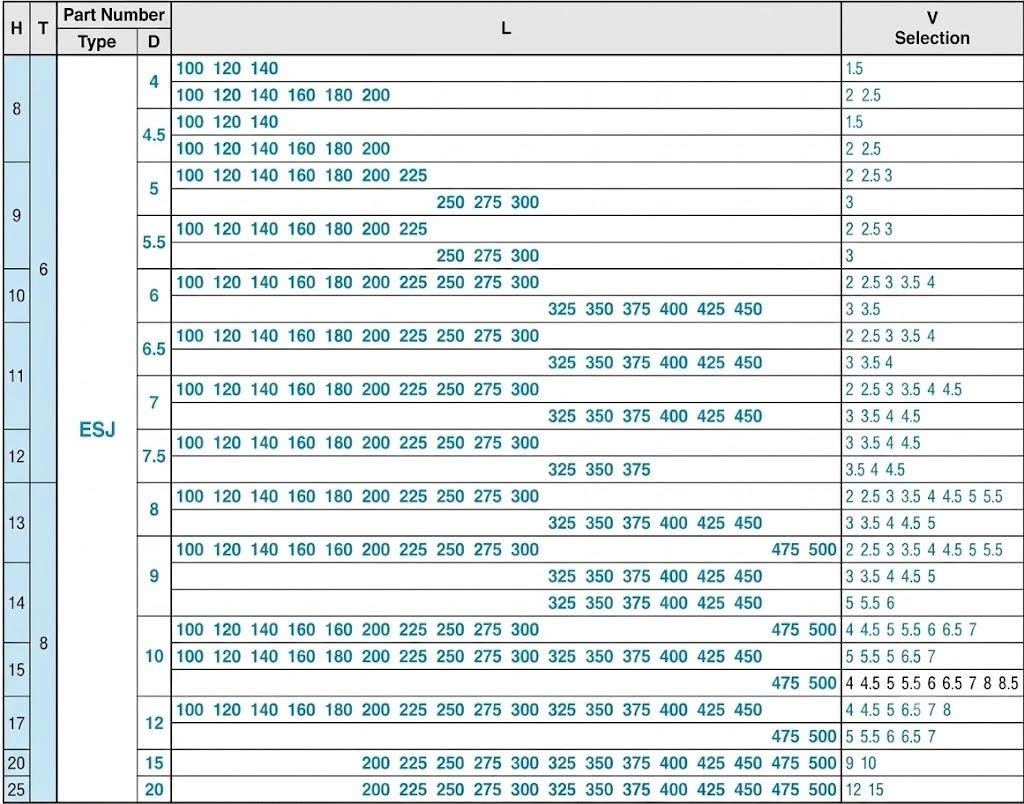

3. Cách xác định đúng quy cách ESJ7 khi đặt hàng
ESJ7 mới chỉ xác định đường kính ngoài D = 7 mm, chưa phải một quy cách đặt hàng hoàn chỉnh. Khi chọn sản phẩm cần xác nhận thêm V và L theo bảng mã của MISUMI.
Đối với sản phẩm dùng để thay thế, nên đo riêng đường kính ngoài sleeve, đường kính lỗ trong và chiều dài tổng, đồng thời kiểm tra center pin đang sử dụng. Không nên lấy một ESJ7 có cùng D để thay trực tiếp nếu V hoặc L khác nhau.
Do lỗ V của ESJ sử dụng dung sai H7, việc lựa chọn center pin cũng cần căn cứ vào dung sai lắp ghép, không chỉ dựa trên đường kính danh nghĩa.
Linhkienkhuon247 tra mã ESJ, kiểm tra kích thước theo catalogue và báo giá theo quy cách, số lượng.
