Bạc dẫn hướng là gì? Phân loại, cấu tạo và cách lựa chọn cho khuôn
Trong quá trình làm việc của khuôn dập, khuôn ép hay các loại khuôn cơ khí chính xác, hệ thống dẫn hướng đóng vai trò quan trọng trong việc đảm bảo các bộ phận chuyển động đúng vị trí và duy trì độ chính xác khi đóng mở khuôn.
Trong hệ thống này, bạc dẫn hướng là chi tiết được sử dụng kết hợp với trụ dẫn hướng, giúp định hướng chuyển động giữa các bộ phận của khuôn, giảm ma sát và hạn chế sai lệch trong quá trình vận hành.
Việc lựa chọn đúng loại bạc dẫn hướng không chỉ ảnh hưởng đến độ chính xác của khuôn mà còn tác động trực tiếp đến tuổi thọ của trụ dẫn hướng, khả năng vận hành ổn định và chi phí bảo trì sau này.

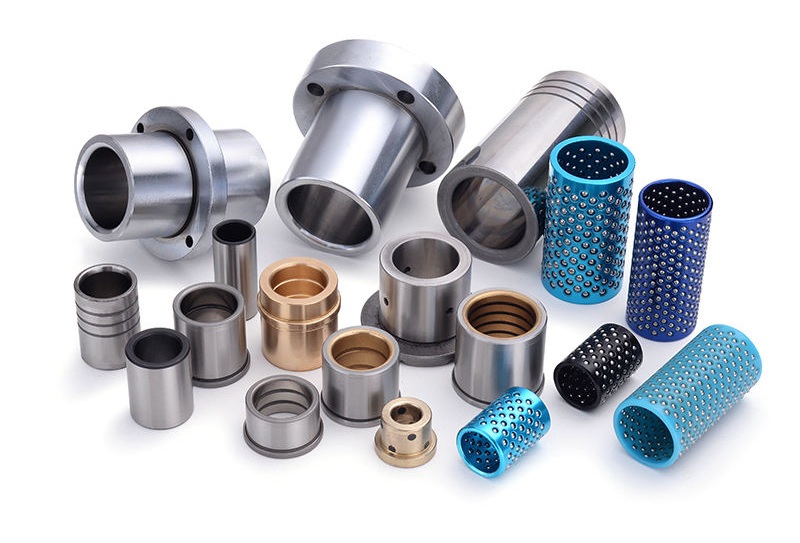

Các loại bạc dẫn hướng phổ biến
1. Bạc dẫn hướng là gì?
Bạc dẫn hướng là chi tiết dạng ống trụ, thường được lắp cố định trên một bộ phận của khuôn. Khi khuôn đóng hoặc mở, trụ dẫn hướng chuyển động bên trong bạc, từ đó tạo thành hệ thống định hướng chính xác cho hai nửa khuôn.
Nhiệm vụ chính của bạc dẫn hướng gồm:
-
Định hướng chuyển động của các bộ phận khuôn.
-
Duy trì vị trí tương quan chính xác giữa các tấm khuôn.
-
Giảm ma sát giữa các chi tiết chuyển động.
-
Hạn chế hiện tượng rung lắc hoặc lệch khuôn.
-
Hỗ trợ tăng tuổi thọ cho hệ thống dẫn hướng.
-> Một hệ thống dẫn hướng hoạt động tốt sẽ giúp khuôn đóng mở ổn định hơn, giảm nguy cơ va chạm hoặc sai lệch giữa các chi tiết bên trong.
2. Cấu tạo của bạc dẫn hướng
Tùy theo từng dòng sản phẩm, cấu tạo bạc dẫn hướng có thể khác nhau. Tuy nhiên, một bạc dẫn hướng thông dụng thường gồm các bộ phận chính:
- Thân bạc
Thân bạc là phần được lắp vào tấm khuôn hoặc đế khuôn. Đây là bộ phận chịu lực và giúp cố định bạc trong quá trình sử dụng.
- Bề mặt làm việc bên trong
Đây là phần tiếp xúc trực tiếp với trụ dẫn hướng. Độ chính xác của bề mặt bên trong ảnh hưởng lớn đến độ ổn định và độ đồng tâm của hệ thống.
- Hệ thống bôi trơn hoặc rãnh chứa dầu
Một số loại bạc được thiết kế thêm rãnh dầu, khoang chứa dầu hoặc cấu trúc hỗ trợ bôi trơn nhằm giảm ma sát giữa bạc và trụ dẫn hướng trong quá trình làm việc.
3. Nguyên lý hoạt động của bạc dẫn hướng
Nguyên lý hoạt động của bạc dẫn hướng tương đối đơn giản.
-> Khi khuôn bắt đầu đóng, trụ dẫn hướng sẽ đi vào bạc dẫn hướng. Bạc giúp kiểm soát hướng chuyển động của trụ, từ đó đưa hai phần của khuôn về đúng vị trí thiết kế.
Khi khuôn tiếp tục đóng, hệ thống bạc và trụ dẫn hướng giúp duy trì sự đồng tâm và hạn chế chuyển động lệch sang các phương khác.
-> Khi khuôn mở ra, trụ dẫn hướng rút khỏi bạc và chu trình tiếp tục được lặp lại.
Có thể hiểu đơn giản:
=> Trụ dẫn hướng là chi tiết chuyển động, còn bạc dẫn hướng là bộ phận kiểm soát và định hướng cho chuyển động đó.
Vì vậy, độ chính xác giữa bạc và trụ cần được lựa chọn phù hợp. Nếu khe hở quá lớn, hệ thống có thể bị rung hoặc giảm độ chính xác. Ngược lại, nếu quá chặt, ma sát tăng lên và có thể ảnh hưởng đến quá trình vận hành.
4. Các loại bạc dẫn hướng phổ biến
Trên thị trường hiện nay có nhiều loại bạc dẫn hướng với hình dạng, cấu tạo và phương pháp lắp đặt khác nhau. Trong đó, các dòng bạc như SGBA, SGBH, SGBL và SGBT được sử dụng để đáp ứng những yêu cầu lắp đặt khác nhau trong thiết kế khuôn.
a. Bạc dẫn hướng SGBA
Bạc dẫn hướng SGBA thường được lựa chọn cho các vị trí cần kết cấu lắp đặt gọn gàng và chính xác.
Loại bạc này phù hợp để sử dụng cùng hệ thống trụ dẫn hướng tương ứng, giúp tạo thành cụm dẫn hướng ổn định cho khuôn.
Khi lựa chọn SGBA, cần kiểm tra các thông số như:
-
Đường kính trong.
-
Đường kính ngoài.
-
Chiều dài bạc.
-
Kiểu lắp đặt.
-
Kích thước trụ dẫn hướng sử dụng cùng.

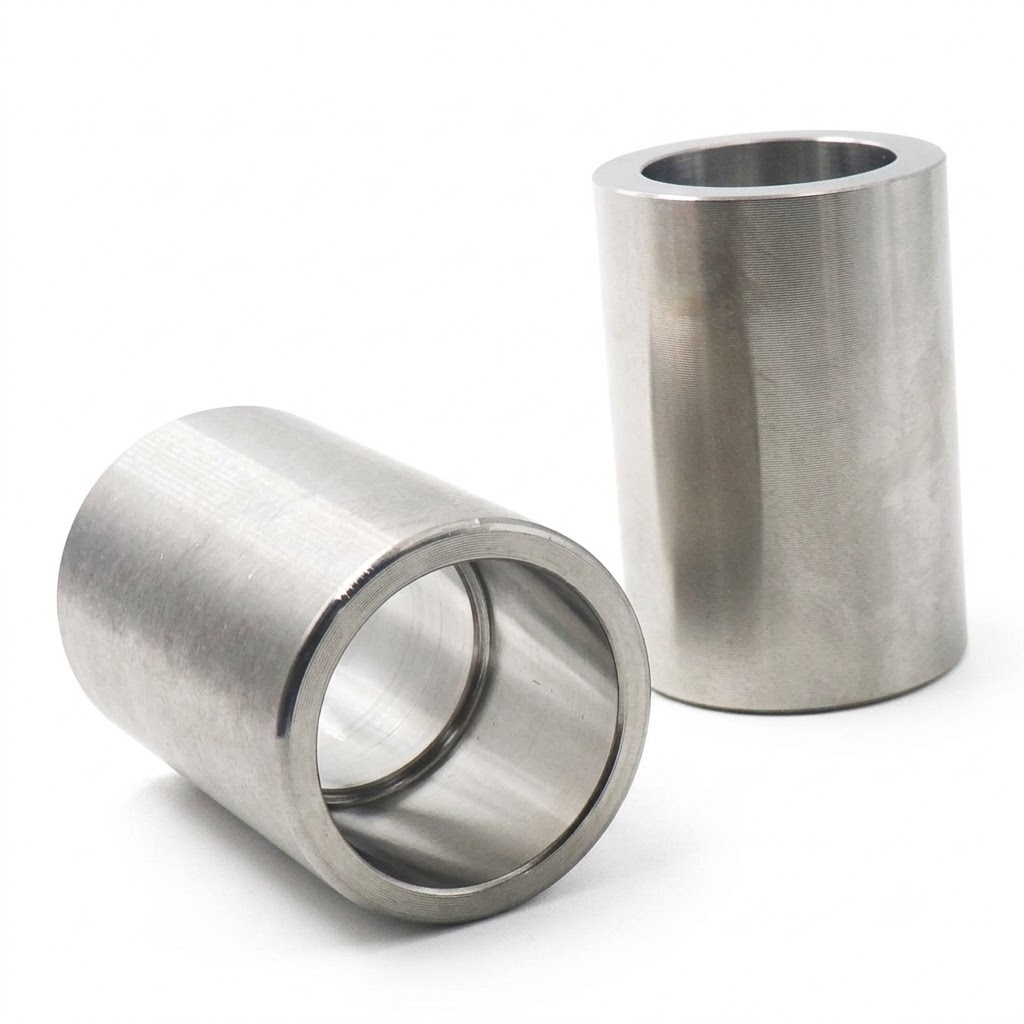

Bạc SGBA
b. Bạc dẫn hướng SGBH
SGBH là một dòng bạc dẫn hướng có thiết kế khác với SGBA, phù hợp cho các yêu cầu lắp đặt riêng trong kết cấu khuôn.
Việc lựa chọn giữa SGBH và các loại bạc khác không nên chỉ dựa vào hình dáng bên ngoài mà cần xem xét:
-
Vị trí lắp trên khuôn.
-
Kích thước tấm khuôn.
-
Không gian lắp đặt.
-
Đường kính trụ dẫn hướng.
-
Điều kiện làm việc của khuôn.

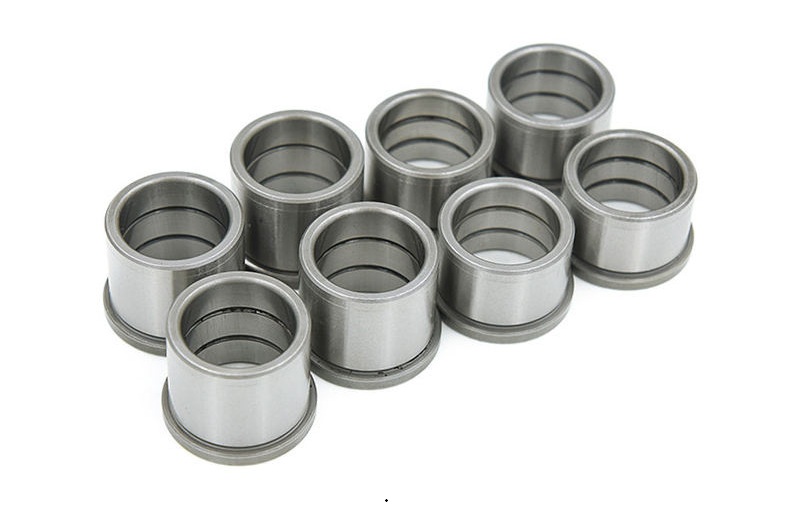

Bạc SGBH
c. Bạc dẫn hướng SGBL
Bạc dẫn hướng SGBL được sử dụng trong các cụm dẫn hướng cần lựa chọn kích thước phù hợp với kết cấu thực tế của khuôn.
Khi thiết kế hoặc thay thế bạc, cần đối chiếu chính xác mã sản phẩm và kích thước để đảm bảo khả năng lắp ghép với trụ dẫn hướng và vị trí lắp trên khuôn.

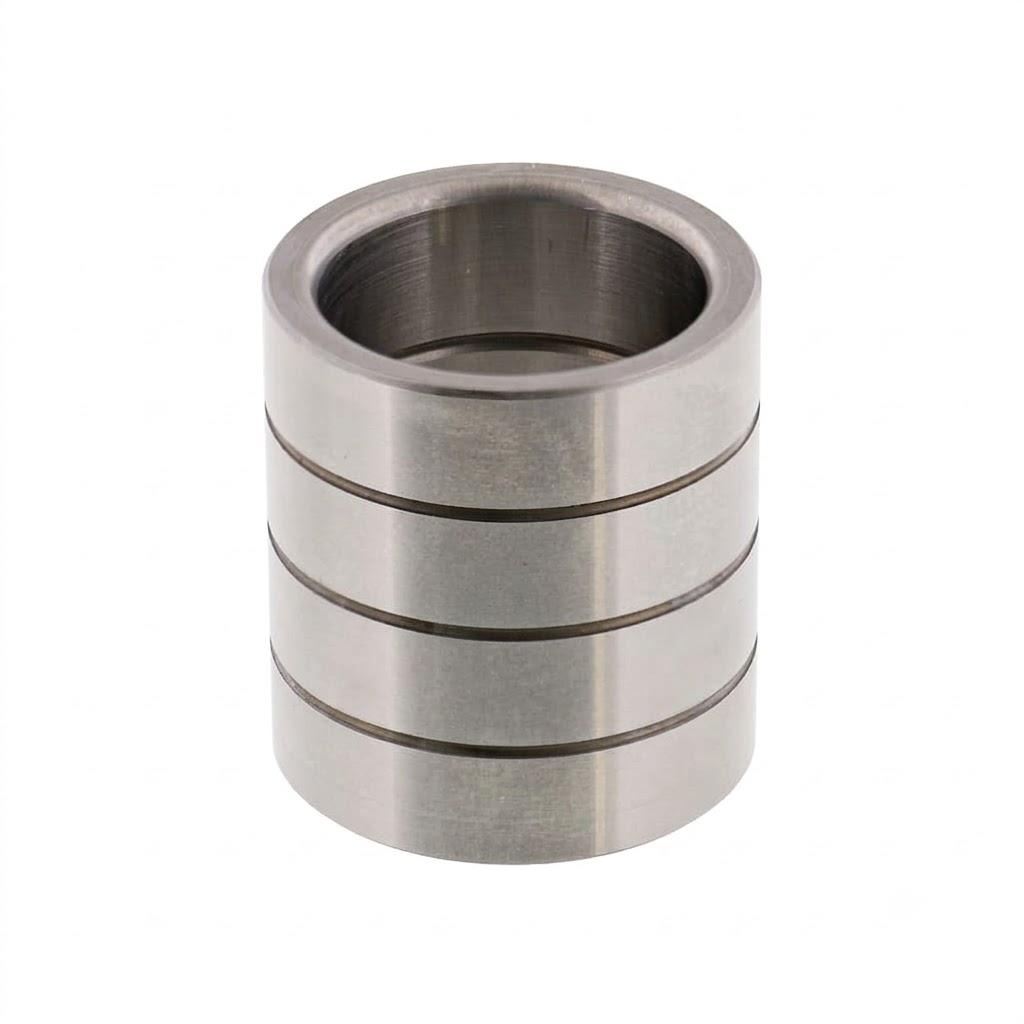

Bạc SGBL
d. Bạc dẫn hướng SGBT
SGBT là một dòng bạc dẫn hướng khác trong nhóm bạc sử dụng cho khuôn.
Tùy thuộc vào thiết kế của từng loại, người sử dụng cần lựa chọn đúng kích thước và kiểu bạc phù hợp với cụm trụ dẫn hướng tương ứng.
Việc sử dụng đúng loại bạc giúp quá trình lắp đặt thuận lợi hơn và hạn chế việc phải gia công lại tấm khuôn.

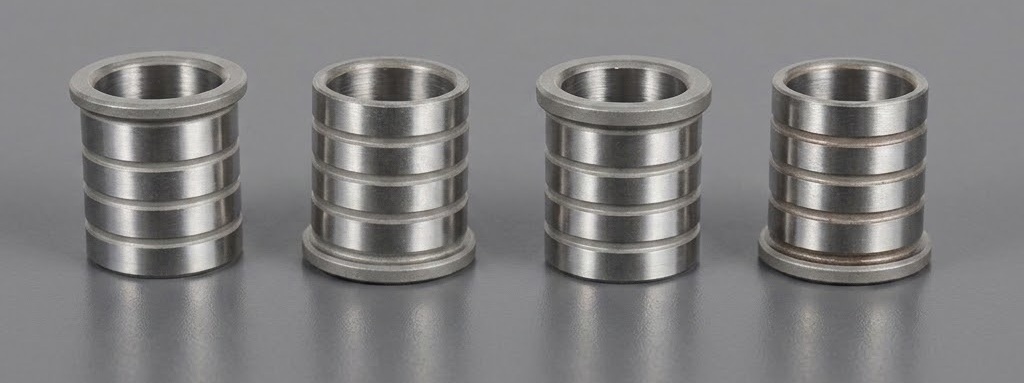

Bạc SGBT
=> Tìm hiểu thêm tại:
.............................................
5. Cách lựa chọn bạc dẫn hướng phù hợp cho khuôn
Để lựa chọn bạc dẫn hướng phù hợp, có thể dựa trên một số tiêu chí sau.
a. Đường kính trụ dẫn hướng
Đường kính trong của bạc cần phù hợp với trụ dẫn hướng sử dụng.
-> Đây là yếu tố quan trọng để đảm bảo hệ thống có độ chính xác cần thiết nhưng vẫn duy trì khả năng chuyển động ổn định.
b. Kích thước và kết cấu khuôn
Khuôn lớn hoặc có khối lượng cao thường yêu cầu hệ thống dẫn hướng có khả năng chịu tải tốt hơn.
-> Vị trí lắp bạc cũng ảnh hưởng đến việc lựa chọn kiểu dáng và kích thước bạc.
c. Điều kiện làm việc
Nếu khuôn hoạt động với tần suất cao, hệ thống bạc và trụ dẫn hướng sẽ chịu ma sát liên tục.
Trong trường hợp này, cần chú ý đến:
-
Khả năng bôi trơn.
-
Độ bền bề mặt.
-
Độ chính xác gia công.
-
Chu kỳ bảo dưỡng.
-
Tình trạng mài mòn của trụ và bạc.
d. Kiểu lắp đặt
Mỗi loại bạc có thể được thiết kế cho một kiểu lắp khác nhau.
Trước khi đặt hàng, nên kiểm tra:
-
Đường kính lỗ lắp.
-
Chiều sâu lắp đặt.
-
Đường kính ngoài của bạc.
-
Chiều dài tổng thể.
-
Kiểu đầu hoặc vai bạc.
-> Chỉ cần sai một thông số nhỏ cũng có thể khiến bạc không lắp được vào tấm khuôn hoặc không tương thích với trụ dẫn hướng hiện có.
6. Khi nào nên thay bạc dẫn hướng?
Bạc dẫn hướng là chi tiết chịu ma sát trong quá trình vận hành nên có thể bị mài mòn theo thời gian.

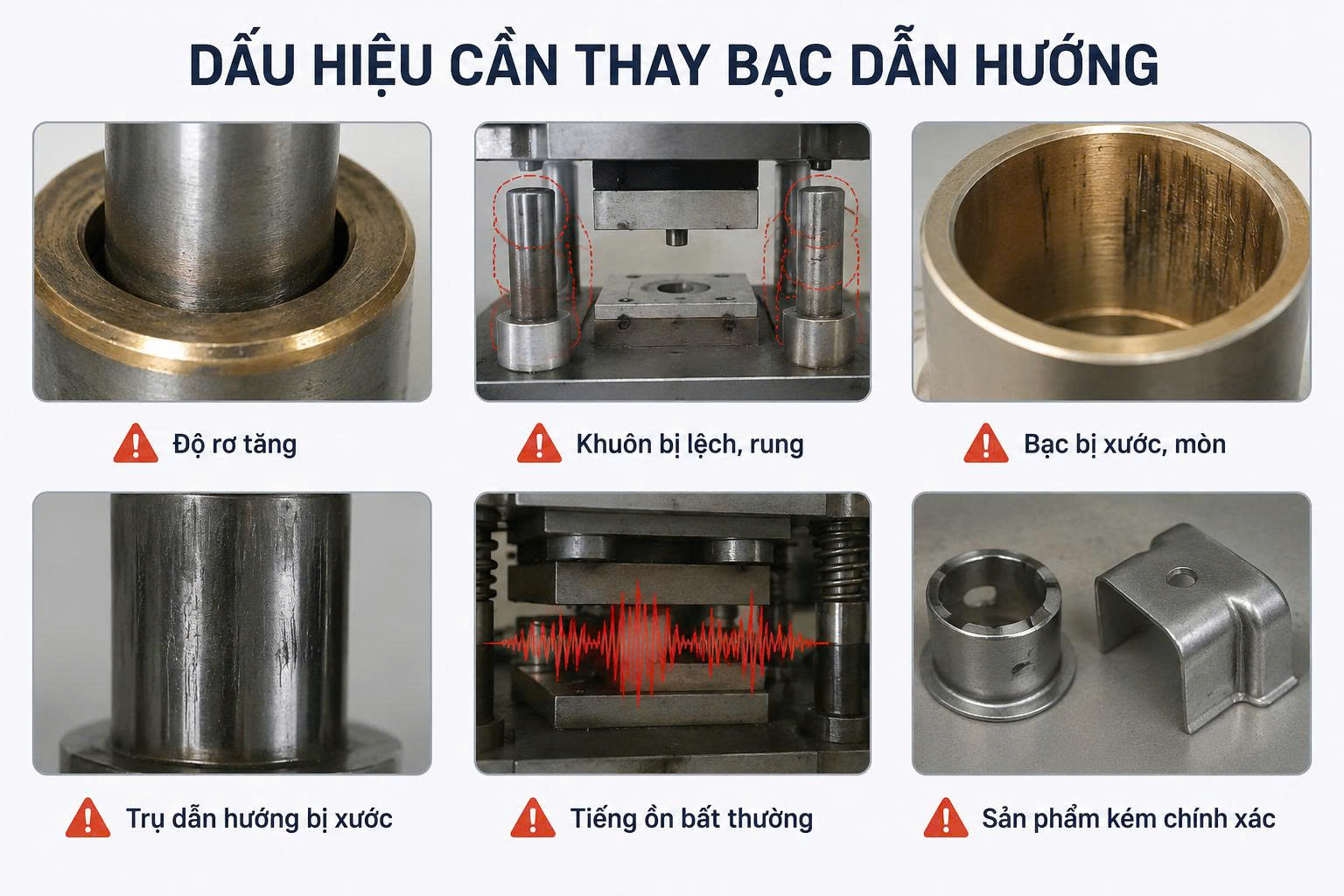

Nên kiểm tra và cân nhắc thay bạc khi xuất hiện các dấu hiệu:
-
Khuôn có hiện tượng rung hoặc lệch bất thường.
-
Độ chính xác của sản phẩm giảm.
-
Bề mặt bên trong bạc có dấu hiệu xước hoặc mài mòn.
-
Khe hở giữa bạc và trụ tăng lên.
-
Khuôn phát ra tiếng động bất thường khi đóng mở.
-
Trụ dẫn hướng bị xước hoặc có dấu hiệu mài mòn không đều.
Trong nhiều trường hợp, nếu bạc đã bị mài mòn nhưng không được thay kịp thời, trụ dẫn hướng cũng có thể bị ảnh hưởng. Điều này khiến chi phí sửa chữa tăng lên vì có thể phải thay cả cụm dẫn hướng.
7. Bạc dẫn hướng có cần bảo dưỡng không?
Mặc dù bạc dẫn hướng là chi tiết có kết cấu tương đối đơn giản, việc kiểm tra và bảo dưỡng định kỳ vẫn rất quan trọng.
Người sử dụng nên:
-
Làm sạch bụi bẩn và phoi kim loại tại khu vực dẫn hướng.
-
Kiểm tra tình trạng bề mặt trụ dẫn hướng.
-
Bôi trơn theo yêu cầu của từng loại bạc.
-
Kiểm tra độ rơ của hệ thống.
-
Thay thế bạc khi xuất hiện dấu hiệu mài mòn vượt mức cho phép.
-> Bảo dưỡng đúng cách giúp hệ thống dẫn hướng vận hành ổn định hơn và hạn chế các sự cố do ma sát hoặc sai lệch vị trí.
8. Kết luận
Bạc dẫn hướng là một chi tiết nhỏ nhưng có ảnh hưởng lớn đến độ chính xác và khả năng vận hành của khuôn.
Việc lựa chọn đúng loại bạc như SGBA, SGBH, SGBL hoặc SGBT cần dựa trên kết cấu thực tế, kích thước trụ dẫn hướng và yêu cầu làm việc của khuôn.
Thay vì chỉ chọn theo hình dạng hoặc kích thước gần giống, người sử dụng nên kiểm tra kỹ thông số kỹ thuật và khả năng tương thích giữa bạc với trụ dẫn hướng. Một cụm dẫn hướng được lựa chọn và bảo dưỡng đúng cách sẽ giúp khuôn vận hành ổn định, giảm mài mòn và duy trì độ chính xác trong quá trình sản xuất.
9. Mua bạc dẫn hướng khuôn ở đâu?
Khi lựa chọn bạc dẫn hướng, người mua nên cung cấp đầy đủ thông tin như:
-
Mã sản phẩm.
-
Đường kính trụ dẫn hướng.
-
Kích thước bạc cần sử dụng.
-
Bản vẽ hoặc hình ảnh sản phẩm nếu có.
-
Thông tin về loại khuôn và vị trí lắp đặt.
-> Điều này giúp việc lựa chọn sản phẩm chính xác hơn, đặc biệt khi cần thay thế bạc cũ hoặc tìm sản phẩm tương đương.
Linhkienkhuon247 cung cấp các dòng bạc dẫn hướng và linh kiện khuôn phục vụ nhu cầu lắp mới, thay thế và bảo dưỡng khuôn. Khách hàng có thể liên hệ để được hỗ trợ kiểm tra mã sản phẩm, kích thước và lựa chọn loại bạc phù hợp với cụm dẫn hướng đang sử dụng.
