Cuống Phun SBBK8 | Sprue Bushing SKD61 Cho Khuôn Ép Nhựa

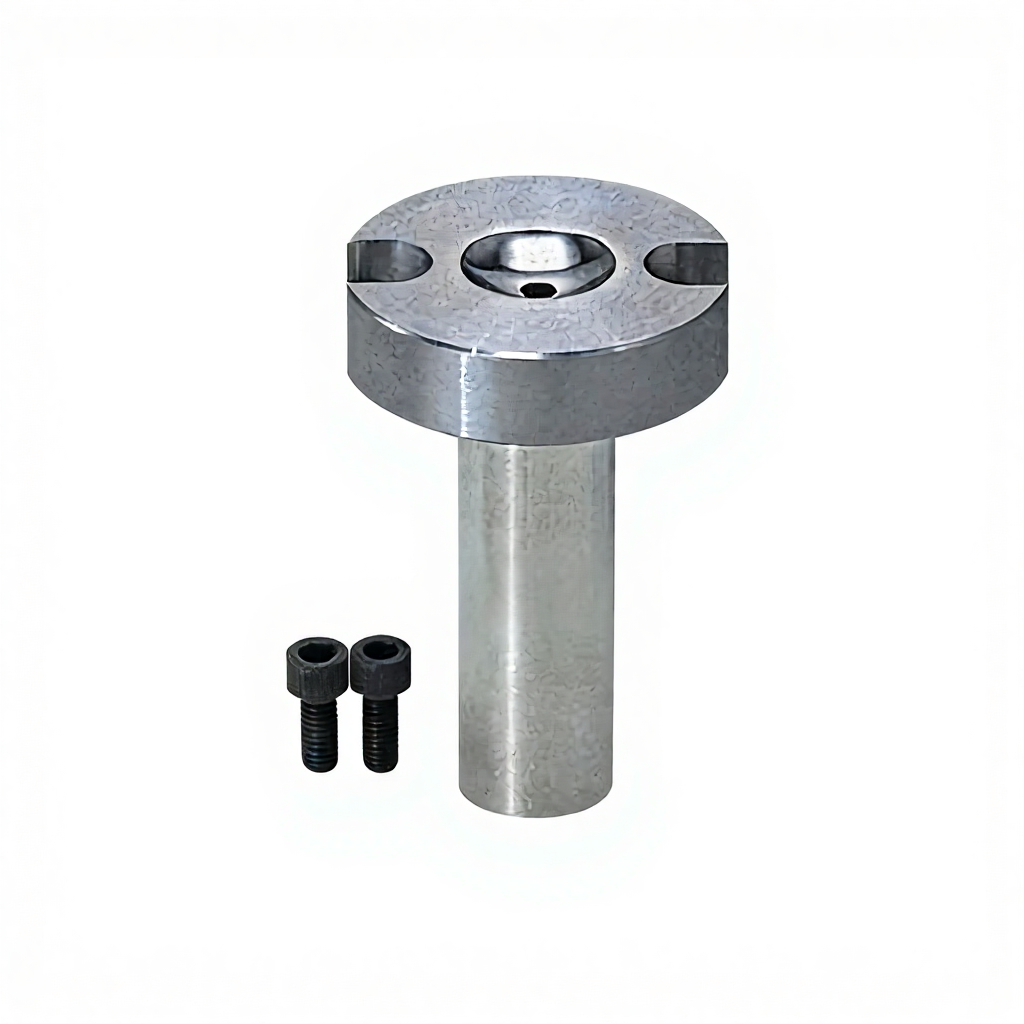

1. Tổng quan về cuống phun SBBK8

Cuống phun SBBK8 là dòng Sprue Bushing dạng Straight Type, được sử dụng để dẫn nhựa nóng chảy từ vòi phun của máy ép vào hệ thống runner của khuôn. Cuống phun SBBK8 có đường kính thân D = 8 mm, được chế tạo từ thép SKD61 với độ cứng khoảng 48–52 HRC, phù hợp cho các bộ khuôn ép nhựa yêu cầu độ chính xác và khả năng chịu mài mòn tốt.

Với thiết kế nhỏ gọn, đường dẫn nhựa dạng côn và kích thước được gia công chính xác, Cuống phun SBBK8 giúp đảm bảo sự đồng tâm giữa vòi phun và hệ thống dẫn nhựa, hạn chế rò rỉ và hỗ trợ quá trình ép phun ổn định.

Cấu tạo và đặc điểm SBBK8

• Thân cuống phun: đường kính D8 mm, thiết kế nhỏ gọn cho các vị trí lắp đặt hạn chế không gian.
• Vật liệu SKD61: độ cứng 48–52 HRC, có khả năng chịu nhiệt và chống mài mòn tốt.
• Đầu tiếp xúc nozzle: có nhiều lựa chọn bán kính SR để phù hợp với vòi phun máy ép.
• Đường dẫn nhựa dạng côn: hỗ trợ dòng nhựa đi vào runner và thuận tiện tháo cuống nhựa.
• Dung sai Dh6: 0/-0.009 mm giúp đảm bảo độ chính xác khi lắp đặt vào khuôn.

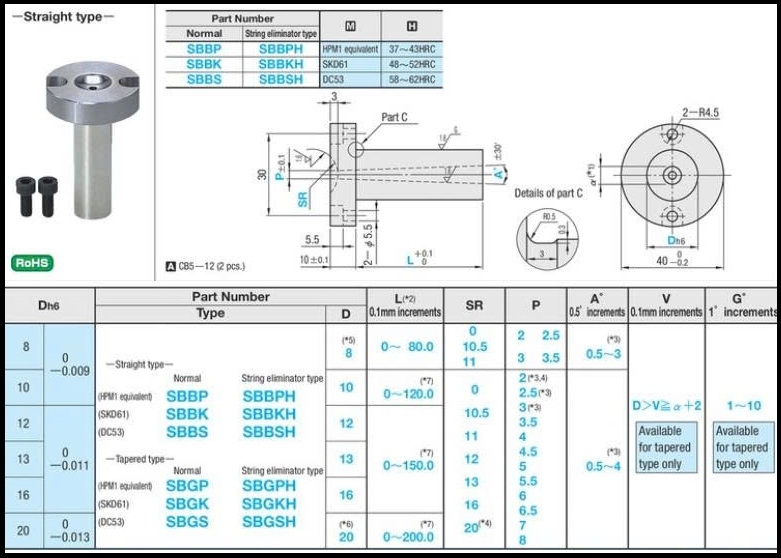

Bản vẽ cuống phun SBBK

2. Thông số kỹ thuật Cuống phun SBBK8

Loại:  Straight Type – Normal

Model:  SBBK8

Góc A: 0.5°–3°

Vật lliệu: SKD61

Độ cứng: 48–52 HRC

Đường kính D: 8 mm

Đường kính phun (P): 2 / 2.5 / 3 mm

Dung sai Dh6:  0 / -0.009 mm

Chiều dài L:  0–80 mm, tùy chiều dài đặt hàng

Bán kính SR:  10 / 10.5 / 11 mm

Thông số kỹ thuật cuống phun SBBK

3. Cách chọn Cuống phun SBBK8

Khi lựa chọn Sprue Bushing SBBK8, cần kiểm tra trước bán kính đầu vòi phun của máy ép để chọn thông số SR phù hợp. Đồng thời, chiều dài L phải được xác định theo chiều dày tấm khuôn và khoảng cách từ mặt khuôn đến nozzle.

Đối với khuôn hoạt động với tần suất cao, việc sử dụng vật liệu SKD61, độ cứng 48–52 HRC giúp tăng khả năng chống mài mòn và duy trì độ ổn định của cuống phun trong quá trình sản xuất.

4. Mua Cuống phun SBBK8 chính hãng

Linhkienkhuon247 cung cấp Cuống phun SBBK8 – Sprue Bushing SKD61 với nhiều lựa chọn về chiều dài, bán kính SR và kích thước đường dẫn nhựa. Sản phẩm phù hợp cho chế tạo khuôn mới, sửa chữa và thay thế linh kiện khuôn ép nhựa.

Liên hệ để được tư vấn SBBK8 phù hợp với kích thước nozzle, thiết kế khuôn và yêu cầu sản xuất thực tế.
