Bạc Dẫn Hướng SGBT25: Linh Kiện Khuôn Mẫu Chính Xác, Cực Bền

1. Bạc Dẫn Hướng SGBT25 Là Gì?

Bạc dẫn hướng SGBT25 (hay còn gọi là bạc vai dẫn hướng, ống lót dẫn hướng có vành) là linh kiện dùng để lắp kết hợp với trục dẫn hướng (phi 25) trong các bộ khuôn mẫu (khuôn dập kim loại, khuôn dập vuốt, khuôn ép nhựa) hoặc các cơ cấu máy tự động yêu cầu chuyển động tịnh tiến chính xác cao.

Ký hiệu "SGBT" thường ám chỉ loại bạc có vai (flange) và thiết kế tối ưu cho việc bôi trơn bằng dầu, giúp cố định bạc chắc chắn trên tấm khuôn và giảm ma sát hiệu quả. "25" đại diện cho đường kính trong của bạc là 25mm.

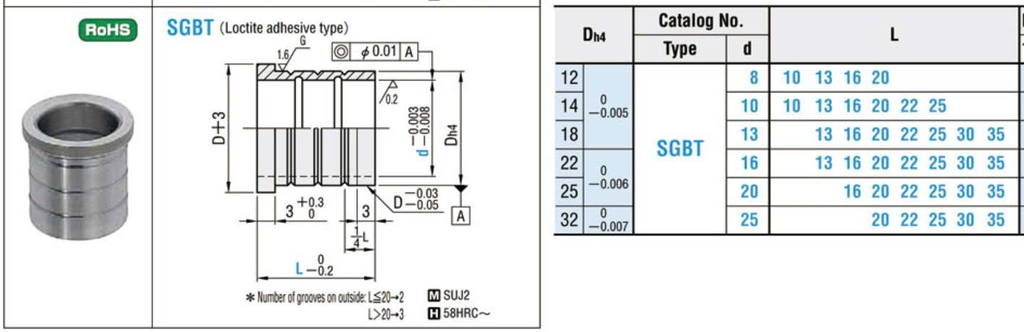

Bản vẽ và thông số bạc SGBT

2. Thông Số Kỹ Thuật Bạc Dẫn Hướng SGBT25

Mã sản phẩm: SGBT25

Đường kính trong (d): Ø25 mm

Đường kính ngoài (Dh4): Ø32mm

Chiều dài tiêu chuẩn (L):  13,20,22... mm

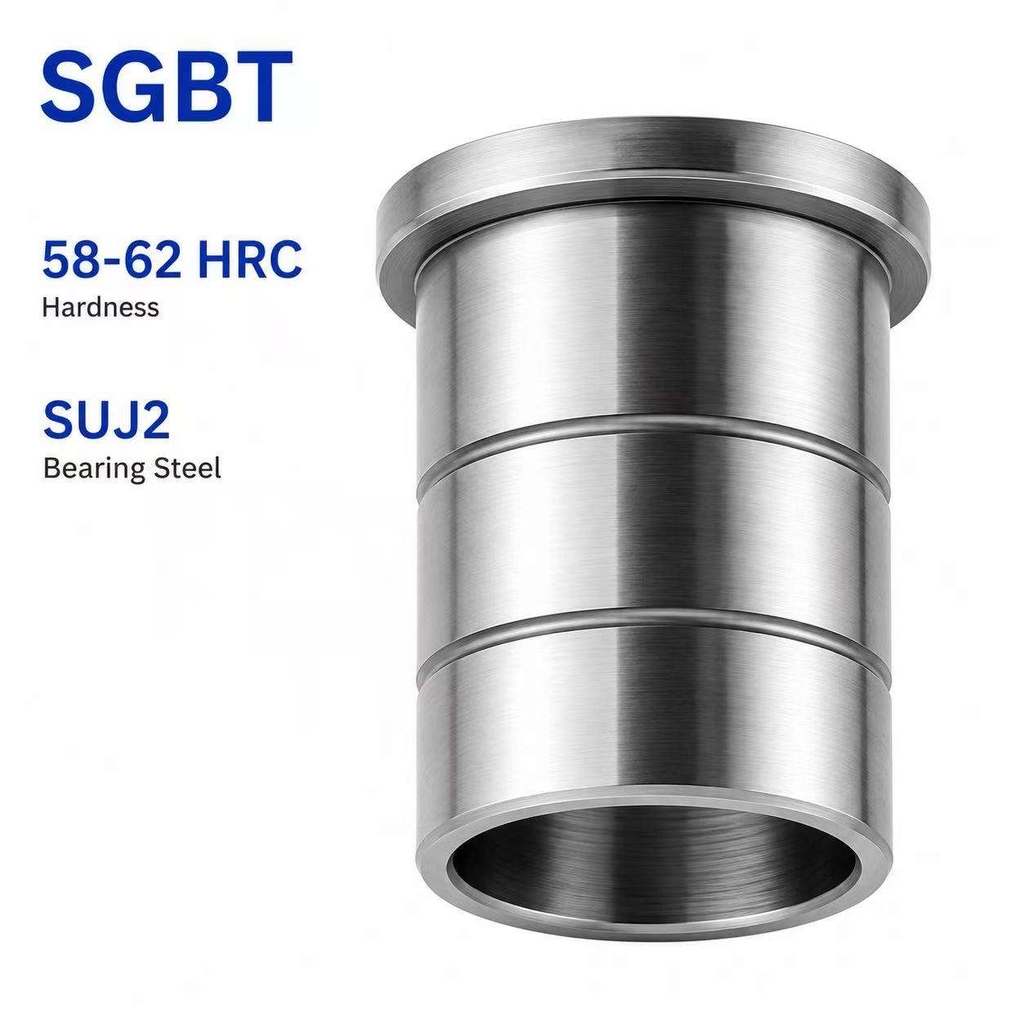

Vật liệu: SUJ2

Độ cứng: HRC58 - 62

3. Đặc Điểm Nổi Bật Của Bạc Vai SGBT25

 Bạc SGBT25  được sản xuất trên dây chuyền công nghệ hiện đại, sở hữu những ưu điểm vượt trội:

✅ Độ Chính Xác Cực Cao

Bề mặt trong và ngoài của bạc được mài chính xác với dung sai cực nhỏ, đảm bảo trục dẫn hướng di chuyển ổn định, không bị rung lắc, sai lệch, từ đó đảm bảo độ chính xác của sản phẩm dập/ép.

✅ Khả Năng Chịu Mài Mòn Tuyệt Vời

Được chế tạo từ thép SUJ2 (thép vòng bi) và tôi cứng đạt 58-62 HRC, bạc SGBT25 có bề mặt cực cứng, chống trầy xước và mài mòn hiệu quả ngay cả khi làm việc liên tục dưới tải trọng lớn.

✅ Thiết Kế Có Vai Cố Định Chắc Chắn

Phần vành (vai) giúp bạc được định vị và cố định chắc chắn trên tấm khuôn bằng keo Loctite hoặc cơ cấu kẹp, preventing bạc bị tuột hoặc xê dịch trong quá trình vận hành mạnh của máy dập.

✅ Tích Hợp Rãnh Dầu Bôi Trơn Tối Ưu

Bên trong lòng bạc SGBT25 thường được gia công các rãnh dầu (hoặc lớp phủ tự bôi trơn) giúp duy trì màng dầu liên tục, giảm đáng kể ma sát, nhiệt độ và tiếng ồn, kéo dài tuổi thọ cho cả bạc và trục.

4. Ứng Dụng Của Bạc Dẫn Hướng SGBT25

Bạc dẫn hướng SGBT25 được ứng dụng phổ biến trong:

• Khuôn dập công nghiệp.
• Khuôn ép nhựa cỡ lớn.
• Khuôn linh kiện ô tô.
• Đồ gá cơ khí chính xác.
• Thiết bị tự động hóa.
• Máy móc công nghiệp tải trọng lớn.

5.  linhkienkhuon247.com Cam Kết Chất Lượng

Khi lựa chọn bạc dẫn hướng SGBT khách hàng nhận được:

✅ Vật liệu SUJ2 nhiệt luyện tiêu chuẩn.

✅ Độ cứng HRC58-62.

✅ Độ chính xác cao theo tiêu chuẩn MISUMI.

✅ Khả năng chống mài mòn vượt trội.

✅ Hỗ trợ tư vấn kỹ thuật và lựa chọn sản phẩm phù hợp.

👉👉👉Doanh nghiệp cần xem thêm về linh kiện khuôn mẫu: linhkienkhuon247.com

Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
