Bạc Dẫn Hướng SGBT8: Bạc Dẫn Hướng Có Vai Dùng Keo Loctite Cho Khuôn Chính Xác

1. Bạc Dẫn Hướng SGBT8 Là Gì?

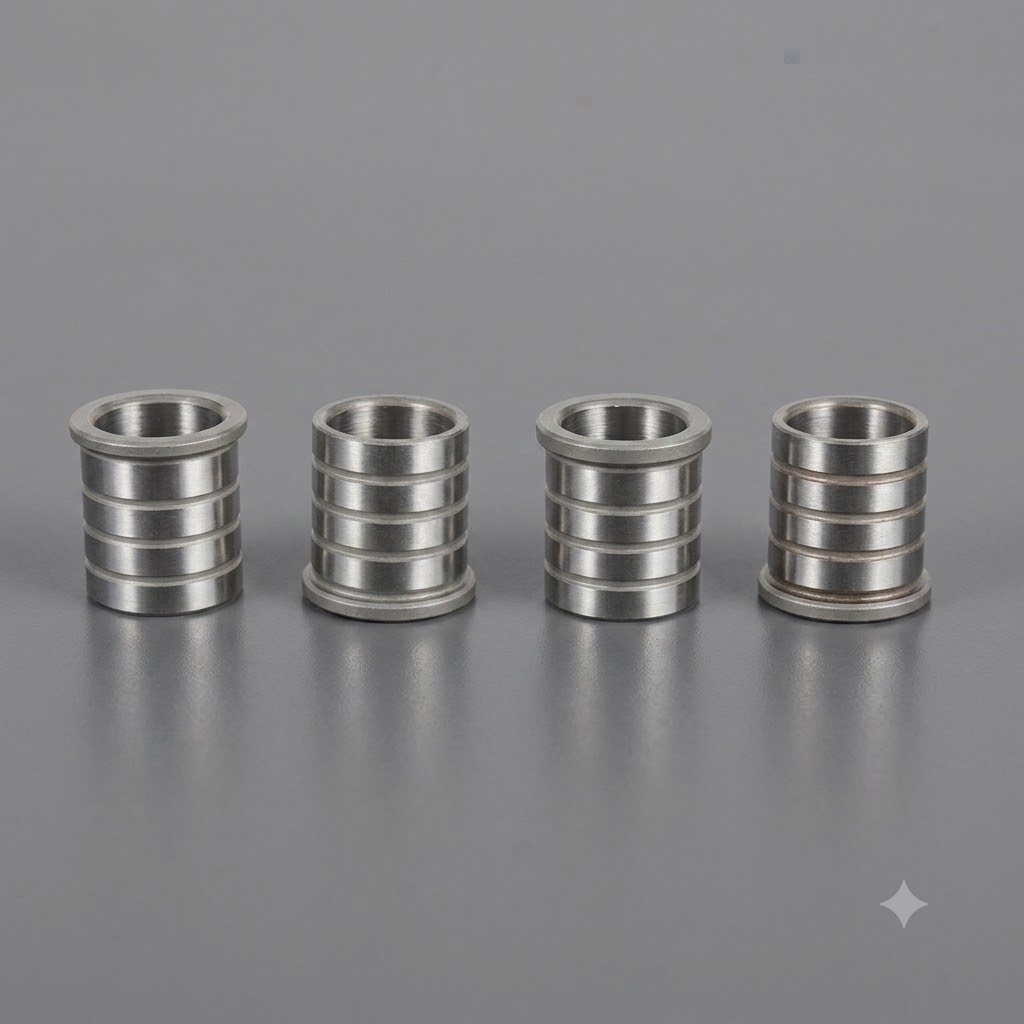

Bạc dẫn hướng SGBT8 là dòng bạc dẫn hướng có vai (Flanged Guide Bush) sử dụng keo khóa Loctite, được thiết kế để giảm ứng suất lắp ráp, tăng độ ổn định và thuận tiện cho công tác bảo trì.

Bạc SGBT8 có đường kính trong Ø8 mm, phù hợp cho các bộ khuôn nhỏ, khuôn điện tử và thiết bị cơ khí chính xác.

Điểm khác biệt của bạc SGBT8 nằm ở:

• Thiết kế có vai định vị.
• Các rãnh chứa keo trên thân bạc.
• Khả năng giảm ứng suất lắp ráp.
• Độ đồng tâm cao sau khi lắp đặt.

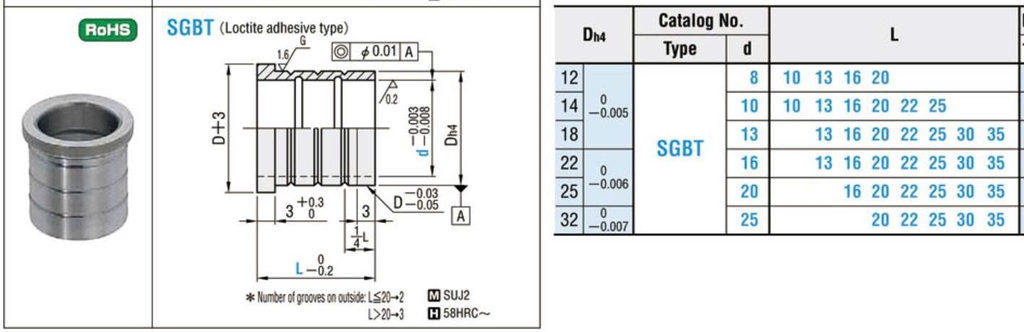

Bản vẽ và thông số bạc SGBT

2. Thông Số Kỹ Thuật Bạc Dẫn Hướng SGBT8

Mã sản phẩm: SGBT8

Đường kính trong (d): Ø8 mm

Đường kính ngoài (Dh4): Ø12mm

Chiều dài tiêu chuẩn (L):  10,20,22... mm

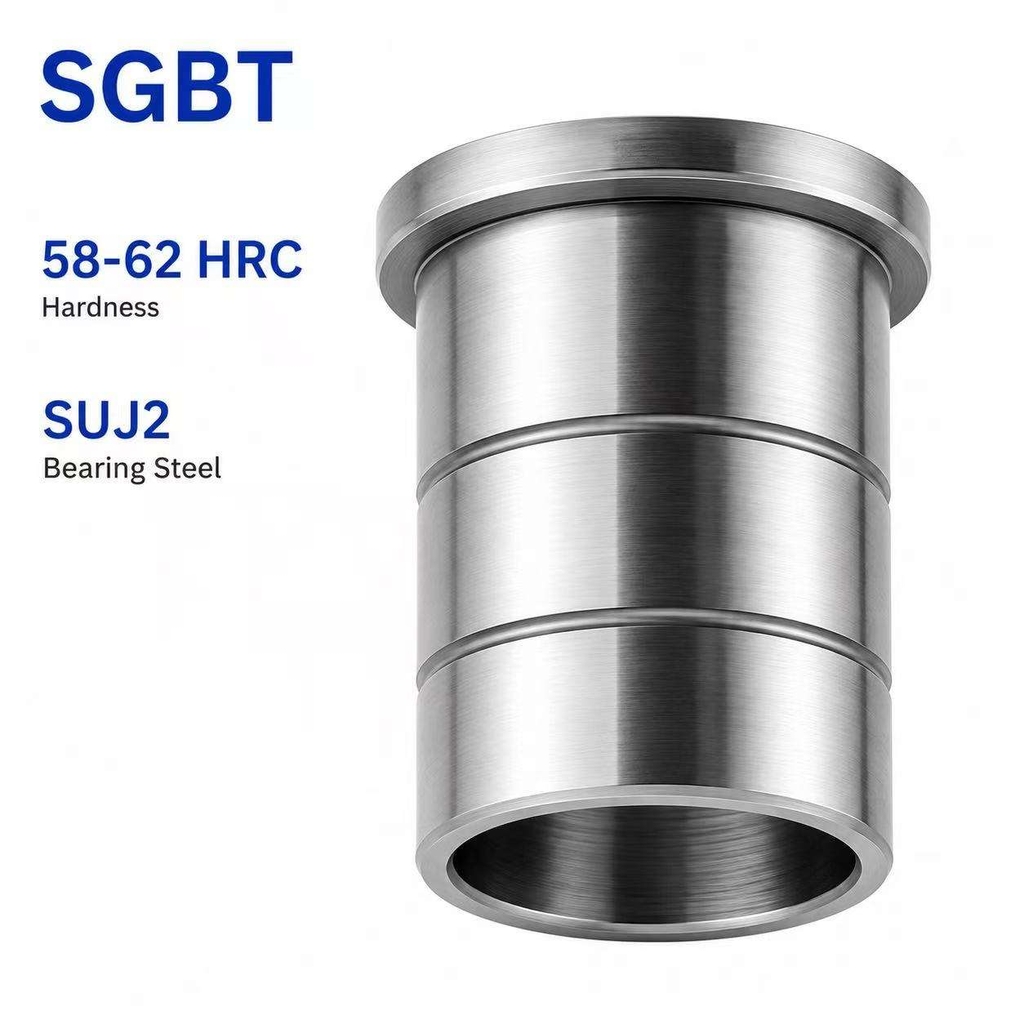

Vật liệu: SUJ2

Độ cứng: HRC58 - 62

3. Cấu Tạo Đặc Biệt Của SGBT8

Bạc SGBT8 được thiết kế với hai đặc điểm nổi bật như:

• Thiết Kế Có Vai Định Vị giúp:
  • Xác định chính xác vị trí lắp đặt.
  • Chống dịch chuyển theo phương trục.
  • Tăng độ cứng vững của cụm dẫn hướng.
  • Giảm sai số lắp ráp.
• Rãnh Chứa Keo Loctite: các rãnh trên thân bạc có tác dụng:
• • Giữ lượng keo ổn định.
  • Tăng diện tích bám dính.
  • Hạn chế hiện tượng xoay bạc.
  • Nâng cao độ bền liên kết.

=> Đây là thiết kế được nhiều hãng khuôn lớn sử dụng trong các hệ thống yêu cầu độ chính xác cao.

4. Kết Luận

Bạc dẫn hướng SGBT8 là giải pháp dẫn hướng cao cấp dành cho các hệ thống khuôn yêu cầu độ chính xác cao, khả năng chống mài mòn tốt và thuận tiện trong quá trình bảo trì. Với thiết kế có vai kết hợp rãnh chứa keo Loctite và vật liệu SUJ2 nhiệt luyện, SGBT8 giúp nâng cao độ ổn định, giảm chi phí vận hành và kéo dài tuổi thọ cho toàn bộ cụm dẫn hướng.
