Bulong Vai MSB | Shoulder Bolt MSB Tiêu Chuẩn MISUMI
1. Tổng quan về bu lông vai MSB
Bulong vai MSB là dòng Shoulder Bolt/Stripper Bolt tiêu chuẩn MISUMI, được sử dụng trong khuôn mẫu, jig, đồ gá và các cơ cấu cơ khí cần một chi tiết vừa định vị, dẫn hướng vừa liên kết. MSB sử dụng thép SCM435, độ cứng 33–38 HRC và cấp bền 10.9, phù hợp với các ứng dụng yêu cầu độ bền và độ chính xác cao.
Cấu tạo Bulong vai MSB: gồm các phần chính:
- Đầu bulong: có lỗ lục giác chìm để siết bằng khóa Allen.
- Phần vai trụ: là bề mặt làm việc chính, dùng để định vị hoặc làm khoảng cách giữa các chi tiết.
- Đoạn ren: dùng để cố định bulong vào tấm khuôn hoặc chi tiết máy.
- Phần chuyển tiếp: được gia công phù hợp để đảm bảo độ ổn định khi lắp ráp.
-> Thiết kế vai trụ + ren giúp MSB vừa thực hiện chức năng liên kết vừa kiểm soát khoảng cách hoặc chuyển động của chi tiết lắp trên vai.
Bu lông vai/ treo MSB
2. Thông số kỹ thuật Bulong MSB
| Thông số | Giá trị |
|---|---|
| Model | MSB |
| Loại | Shoulder Bolt / Stripper Bolt |
| Vật liệu | SCM435 |
| Độ cứng | 33–38 HRC |
| Cấp bền | 10.9 |
| Đường kính vai D | Ø4–Ø20 mm |
| Dung sai đường kính | De9 |
| Ren | M2.5 × 0.45 đến M16 × 2.0 |
| Chiều dài L | Tùy đường kính, nhiều lựa chọn |
| Tiêu chuẩn | MISUMI |
=> Theo bảng thông số MISUMI, bu lông MSB có các đường kính vai từ D4 đến D20, với ren tương ứng từ M2.5 đến M16. Dung sai phần vai được quy định theo De9, giúp kiểm soát độ chính xác khi lắp vào lỗ.

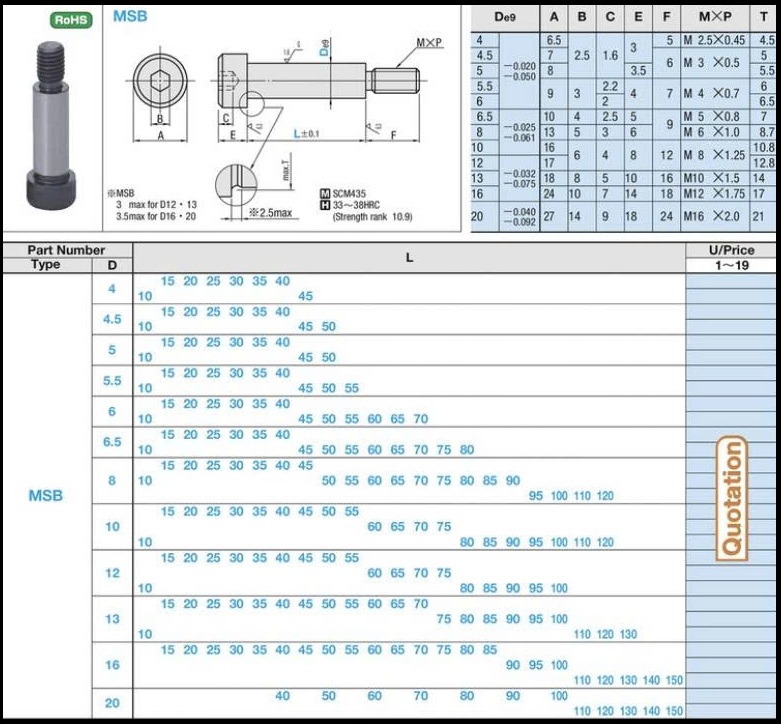

Thông số kỹ thuật bu lông vai/treo MSB
3. Ưu điểm và ứng dụng nổi bật của bulong MSB
Bulong vai MSB có sự kết hợp giữa độ chính xác của phần vai và cấp bền 10.9. Vật liệu SCM435 được nhiệt luyện đạt 33–38 HRC, giúp chi tiết có khả năng chịu tải và chống mài mòn tốt trong quá trình sử dụng. Dải kích thước rộng từ D4 đến D20 cũng giúp MSB đáp ứng nhiều kết cấu khuôn và đồ gá khác nhau.
MSB Shoulder Bolt thường được sử dụng trong:
- Khuôn dập và khuôn ép nhựa.
- Cơ cấu stripper.
- Jig và đồ gá gia công.
- Cơ cấu định vị cơ khí.
- Cơ cấu trượt hoặc dẫn hướng.
- Liên kết các chi tiết cần kiểm soát khoảng cách.
- Máy móc và thiết bị tự động hóa.
4. Cách lựa chọn Bulong MSB
Khi chọn lựa bulong MSB, cần xác định trước:
- Đường kính vai D theo đường kính lỗ lắp.
- Chiều dài L theo chiều dày và khoảng cách cần tạo.
- Kích thước ren M×P phù hợp với ren trên chi tiết đối ứng.
- Dung sai De9 của phần vai nếu MSB được sử dụng cho mục đích định vị hoặc dẫn hướng.
-> Đối với cơ cấu chịu tải cắt, không nên chỉ dựa vào bulong MSB để chịu lực. MISUMI cũng khuyến nghị sử dụng thêm chốt định vị (dowel pin) khi cần chịu tải cắt
5. Mua bulong treo MSB ở đâu?
Bulong vai MSB là lựa chọn phù hợp cho các cơ cấu khuôn mẫu và đồ gá cần chi tiết có vai trụ chính xác, vật liệu SCM435 và cấp bền 10.9. Sản phẩm có nhiều lựa chọn đường kính và chiều dài, thuận tiện thay thế theo thiết kế có sẵn.
SUN VIỆT cung cấp đa dạng các kích thước của bulong treo MSB, phù hợp cho đa số khuôn ép nhựa, với nhu cầu thay thế và lắp mới.
✅ Đầy đủ kích thước tiêu chuẩn.
✅ Hỗ trợ tư vấn lựa chọn tải trọng phù hợp.
✅ Hàng có sẵn kho.
✅ Giao hàng nhanh toàn quốc.
✅ Hỗ trợ khách hàng doanh nghiệp.
✅ Xuất hóa đơn VAT đầy đủ.
