1. Khái niện và ưu điểm về bạc đồng GBW100.

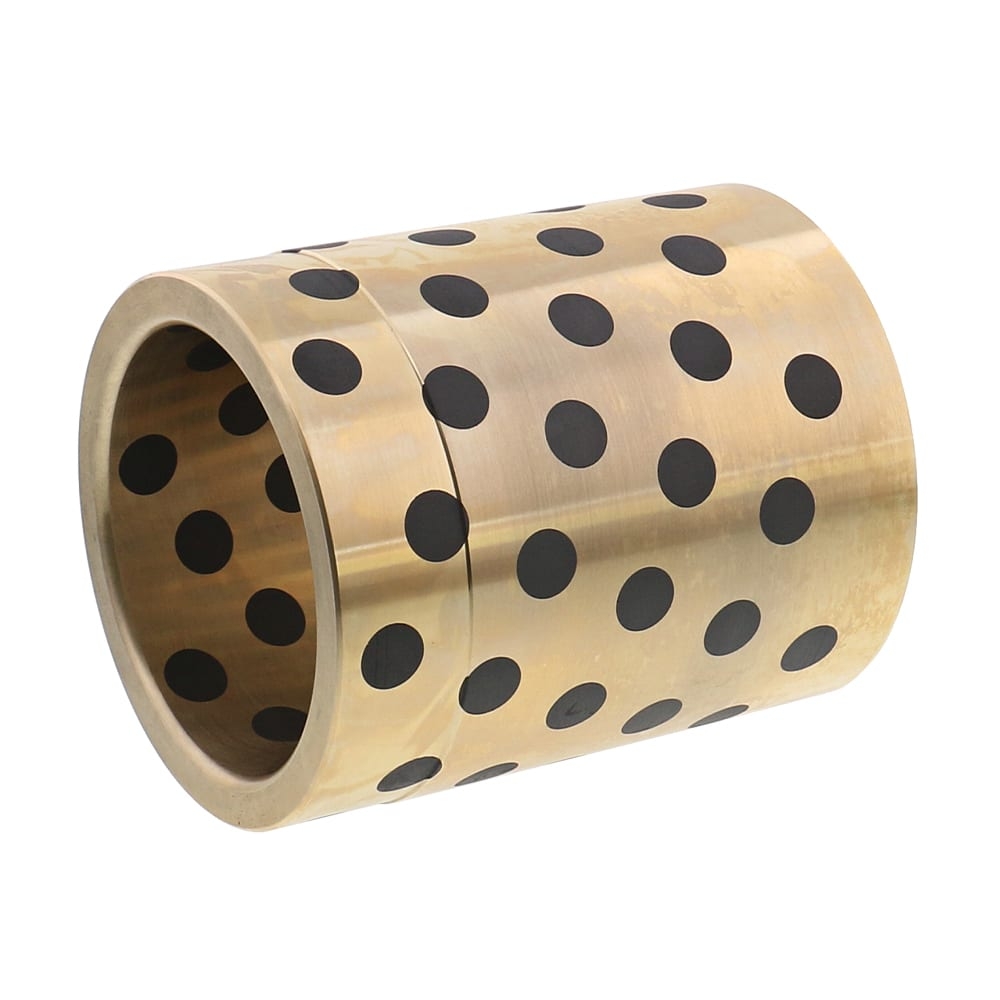

GBW100 là bạc dẫn hướng tự bôi trơn thuộc dòng Oil-free Guide Bushings, được chế tạo từ hợp kim đồng kết hợp với graphite bôi trơn rắn (Solid Lubricant). Bạc GBW có đường kính trong Ø100 mm được thiết kế để làm việc với chuyển động trượt tịnh tiến, giúp giảm ma sát, hạn chế mài mòn và nâng cao tuổi thọ của cụm dẫn hướng.

Ưu điểm của bạc dẫn hướng GBW100:

• Tự bôi trơn bằng graphite, không cần tra dầu định kỳ.
• Chịu tải trọng lớn và chống mài mòn hiệu quả.
• Giảm chi phí bảo trì cho thiết bị.
• Hoạt động ổn định trong môi trường nhiều bụi hoặc nhiệt độ cao.
• Dễ thay thế theo tiêu chuẩn.

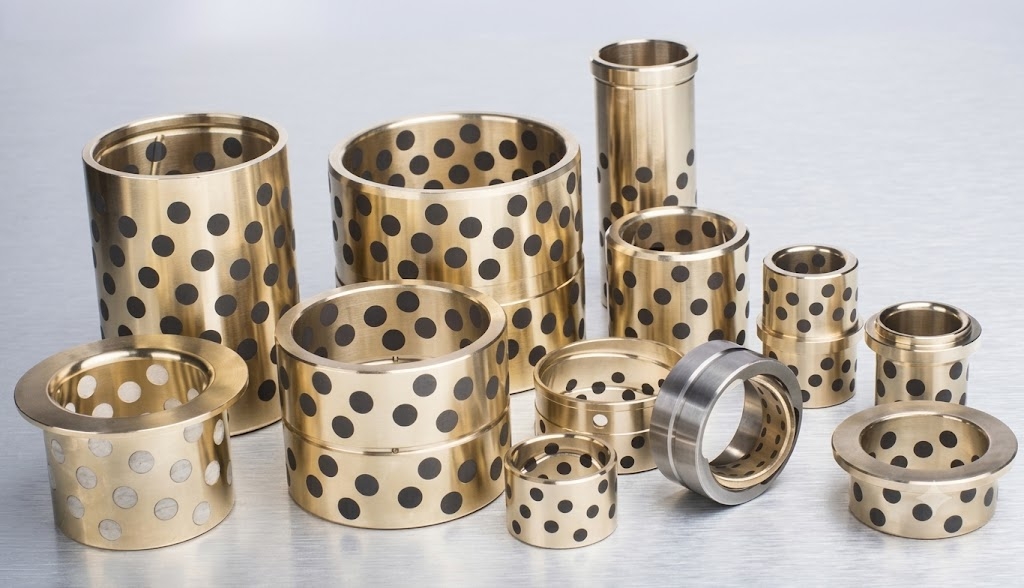

Bạc đồng GBW

2. Thông số kỹ thuật bạc dẫn hướng GBW phi 100

Model:  GBW100

Loại: Bạc dẫn hướng tự bôi trơn

Đường kính trong (d): 100 mm

Đường kính ngoài(D): 120mm (Một đầu ØD h7, đầu còn lại Ø(D−1))

Chiều dài (L): 150mm

Vật liệu: Hợp kim đồng

Kiểu chuyển động: Chuyển động tịnh tiến (Linear Sliding)

Chất bôi trơn: Graphite rắn (Solid Lubricant)

Lắp ghép: Trục h7 - Lỗ H7

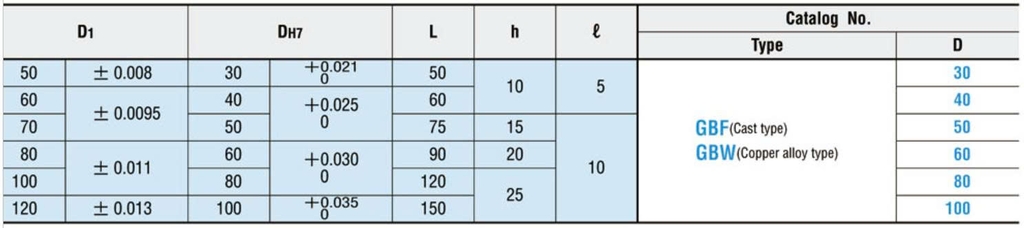

Thông số bạc đồng GBW

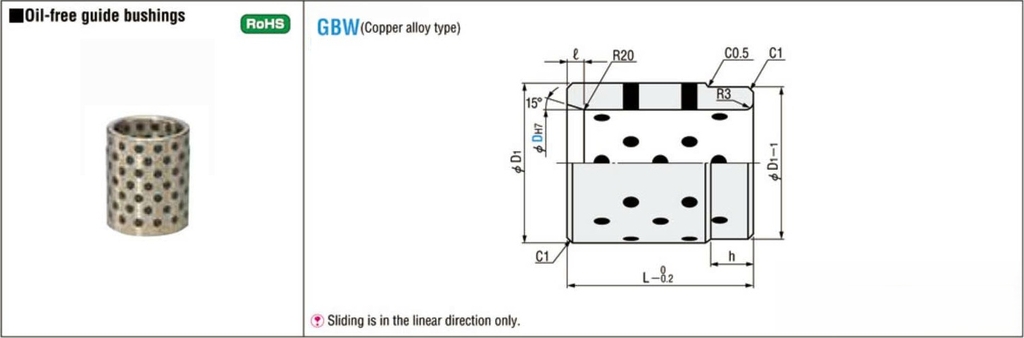

3. Vì sao bạc dẫn hướng GBW có một đầu nhỏ hơn?

Khác với các loại bạc trơn thông thường, bạc dẫn hướng tự bôi trơn GBW được thiết kế với một đầu có đường kính ngoài nhỏ hơn (ØD−1), trong khi đầu còn lại giữ đường kính ØD h7 theo tiêu chuẩn. Đây là một thiết kế kỹ thuật nhằm hỗ trợ quá trình lắp ráp và đảm bảo độ chính xác của cụm dẫn hướng.

Phần ØD−1 đóng vai trò như đầu dẫn hướng, giúp bạc dễ dàng đi vào lỗ lắp mà không bị cấn mép hoặc làm hư hỏng bề mặt lắp ghép. Đối với các model có kích thước lớn như GBW60, GBW80 hoặc GBW100, thiết kế này còn giúp giảm lực ép ban đầu, hạn chế hiện tượng lệch tâm và tránh biến dạng mép bạc trong quá trình lắp đặt.

Sau khi bạc được ép đúng vị trí, phần ØD h7 sẽ tiếp xúc với lỗ H7 để tạo mối lắp chính xác, giữ bạc cố định và đảm bảo độ đồng tâm giữa bạc dẫn hướng và trục. Nhờ đó, cụm dẫn hướng vận hành ổn định, giảm mài mòn và duy trì độ chính xác trong suốt quá trình làm việc.

=> Lưu ý, dòng GBW được thiết kế chỉ sử dụng cho chuyển động trượt tịnh tiến (Linear Sliding), không phù hợp với các ứng dụng quay liên tục ở tốc độ cao.

4. Mua bạc dẫn hướng GBW100 ở đâu?

Linhkienkhuon247 cung cấp đầy đủ các model bạc dẫn hướng tự bôi trơn GBW bằng hợp kim đồng cấy graphite với nhiều kích thước tiêu chuẩn như: GBW3050, GBW4060...

=> Tìm hiểu thêm về bạc GBW tại:  Bạc dẫn hướng GBW là gì?
