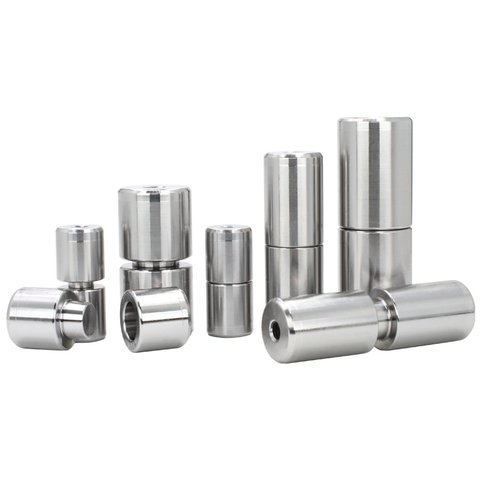

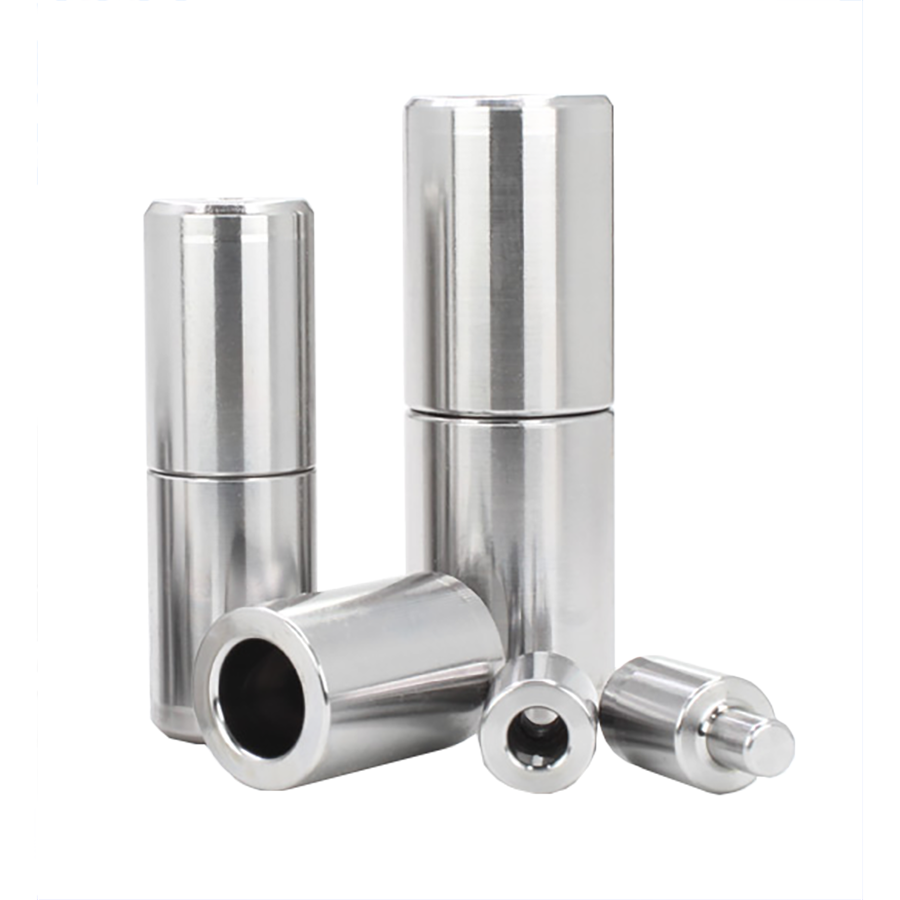

Bộ Chốt Côn Định Vị TPN MISUMI

Bộ Chốt Côn Định Vị TPN So sánh

0₫

Đường Kính(D)

Thông số kỹ thuật chày đột HP

Model: HP

Loại sản phẩm: Chày đột định hình

Vật liệu: Tương đương SKH51 theo catalogue

Hình dạng tip: D / R / E / G

Kích thước thân H: 3 / 4 / 5 mm theo bảng lựa chọn HP

Tip length: S hoặc L

Thông số lựa chọn chính: H, P, W, L, B và hình dạng tip

Tình trạng: Còn hàng

Mã sản phẩm: TPN13

Thương hiệu: Đang cập nhật

Loại sản phẩm: linh kiện khác

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

Bộ Chốt Côn Định Vị TPN MISUMI | Pin + Bushing

1. Tổng quan về bộ TPN

Bộ chốt côn định vị TPN là Tapered Pin Set dạng tiêu chuẩn của MISUMI, gồm Pin và Bushing làm việc theo cặp. Hai bề mặt côn tiếp xúc khi khuôn đóng, tạo cơ cấu định vị giữa hai phần lắp ghép.

Bộ TPN được chế tạo từ vật liệu tương đương SKD11, độ cứng theo catalogue 58–62 HRC. Sản phẩm có nhiều kích thước D và lựa chọn góc côn A để phù hợp với kết cấu khuôn.

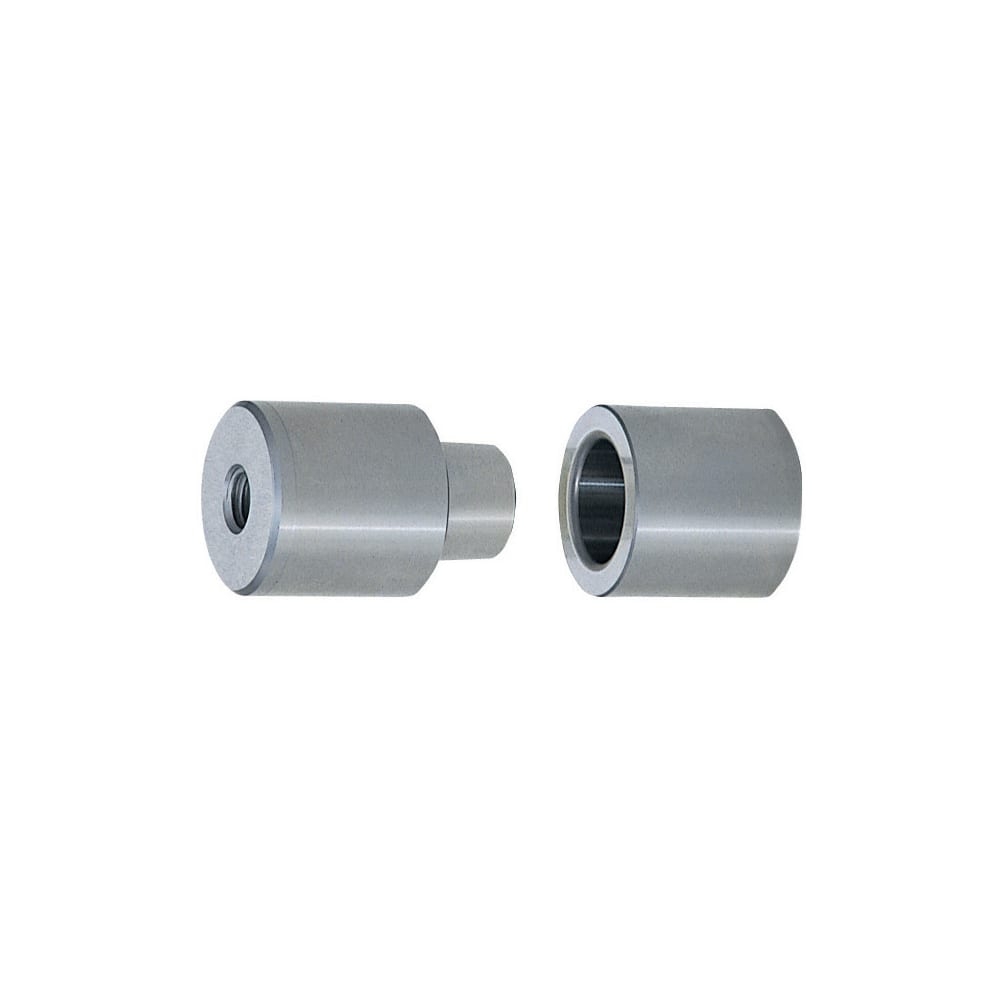

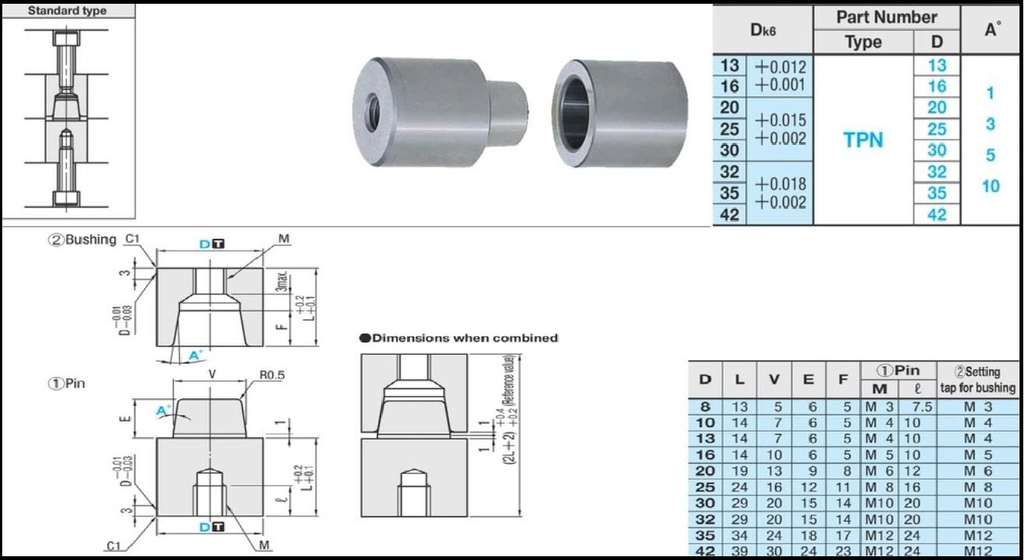

Một bộ TPN tiêu chuẩn gồm:

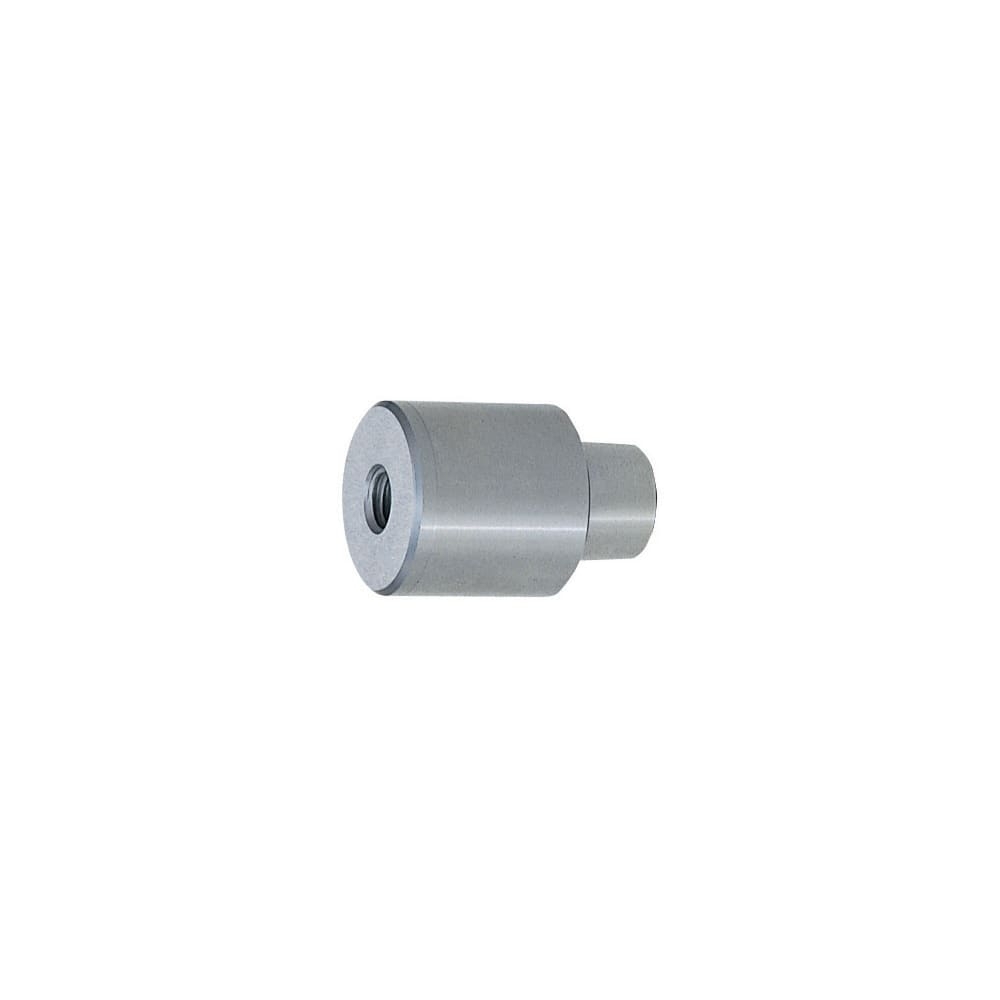

① Pin: phần chốt có đầu côn.

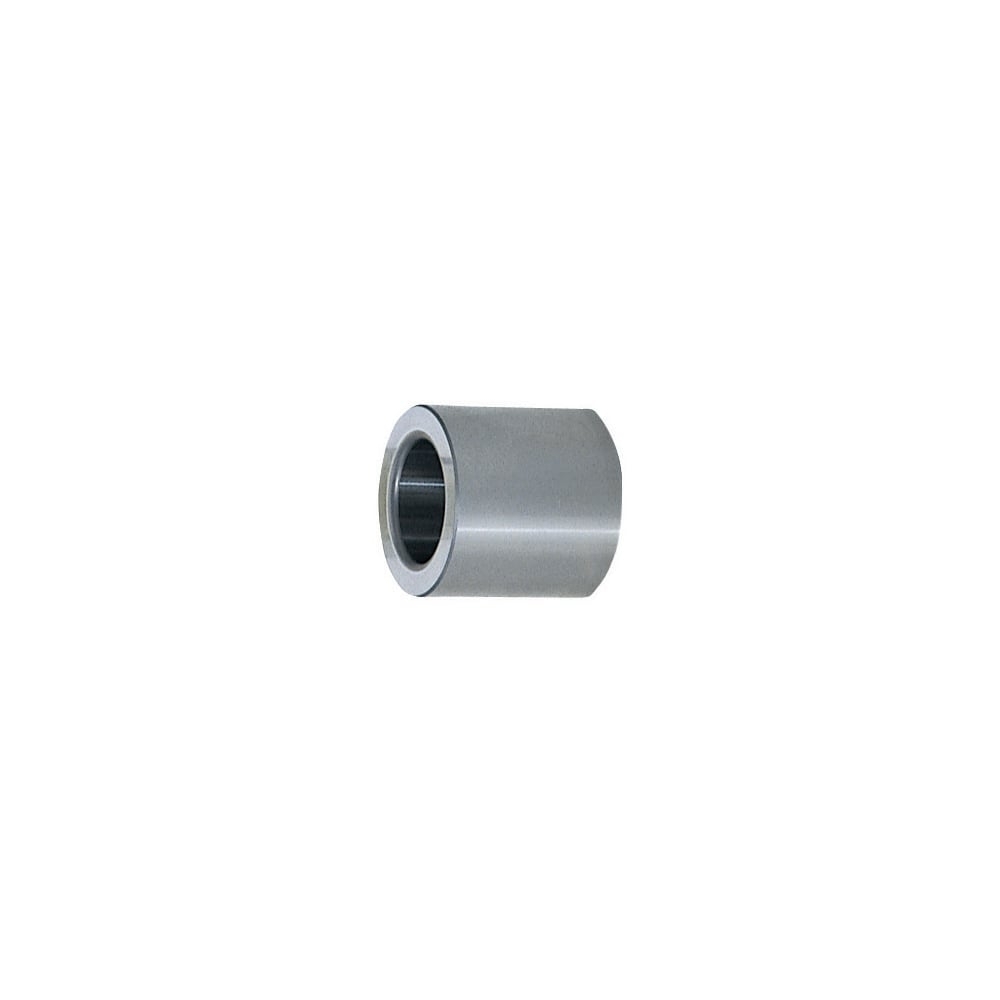

② Bushing: bạc có bề mặt côn tương ứng với Pin.
Ren M: sử dụng cho kết cấu lắp Pin và Bushing theo bản vẽ catalogue.

-> Khi hai phần khuôn tiến lại gần, đầu côn của Pin đi vào Bushing và hai bề mặt côn tiếp xúc với nhau.

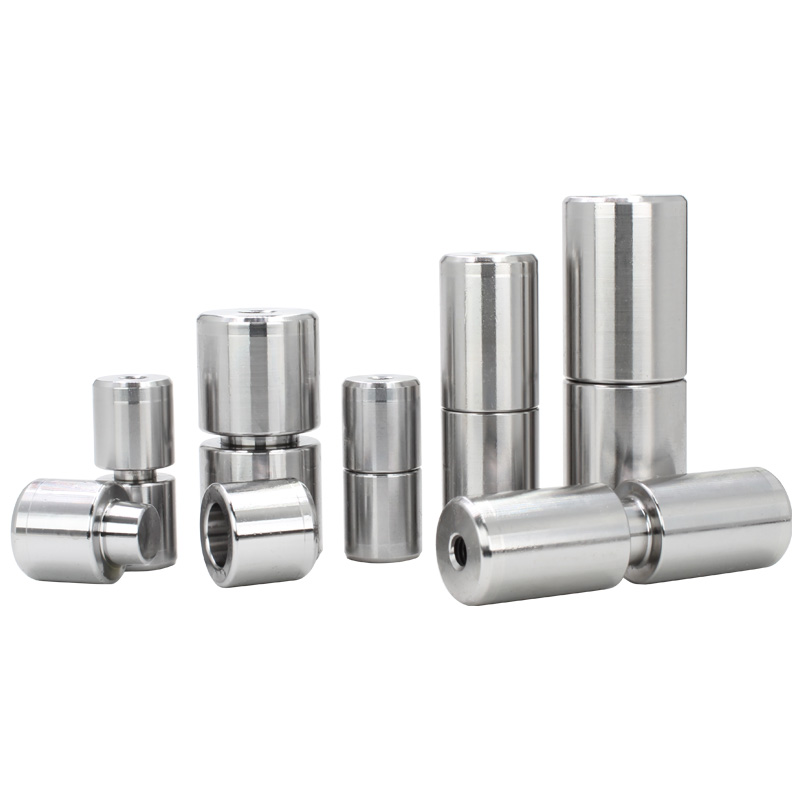

Bộ định vị côn TPN

2. Thông số kỹ thuật TPN

Model	TPN
Loại	Tapered Pin Sets – Standard Type
Cấu tạo	Pin + Bushing
Vật liệu	Tương đương SKD11
Độ cứng	58–62 HRC
D	13 / 16 / 20 / 25 / 30 / 32 / 35 / 42 mm
Góc côn A	1° / 3° / 5° / 10° tùy kích thước D

Lưu ý: lựa chọn góc A phụ thuộc kích thước D theo bảng catalogue, không phải mọi D đều có đầy đủ bốn góc côn.

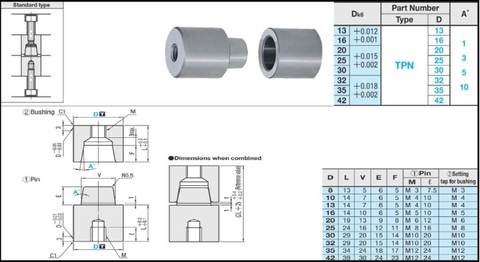

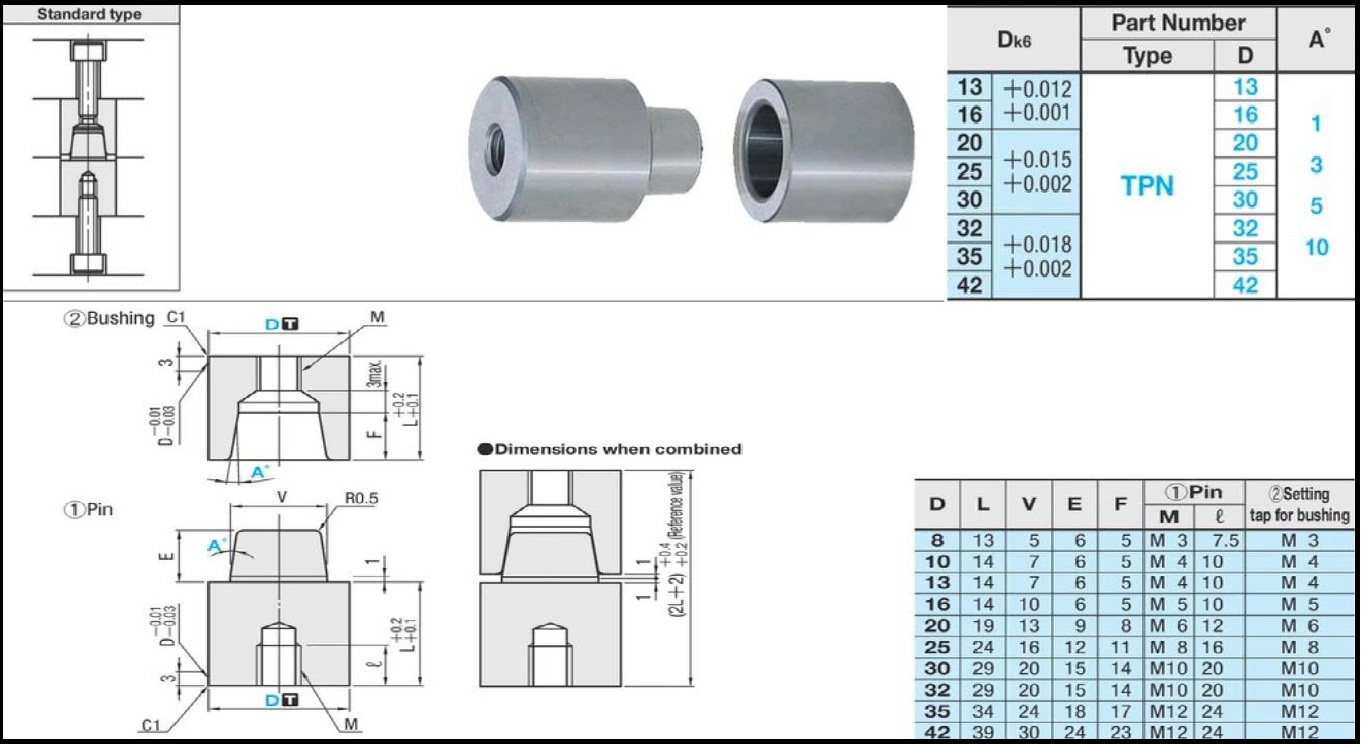

Thông số kỹ thuật TPN

3. Nguyên lý làm việc của TPN

TPN sử dụng cặp bề mặt côn giữa Pin và Bushing. Khi khuôn đóng, Pin tiến vào Bushing và hai bề mặt côn ghép với nhau.

Catalogue MISUMI quy định độ đồng tâm của phần côn so với đường kính Pin và Bushing đối với TPN tiêu chuẩn là 0,01 mm hoặc nhỏ hơn.

TPN cần được phân biệt với hệ trụ và bạc dẫn hướng thông thường: đây là một Tapered Pin Set, còn hệ guide post – guide bushing đảm nhiệm chức năng dẫn hướng chuyển động theo kết cấu riêng của khuôn.

D	L	V	E	F	Ren Pin M
13	14	7	6	5	M4
16	14	10	6	5	M5
20	19	13	9	8	M6
25	24	16	12	11	M8
30	29	20	15	14	M10
32	29	20	15	14	M10
35	34	24	18	17	M12
42	39	30	24	23	M12

4. Cách chọn bộ chốt côn TPN

Khi chọn TPN, nên xác định theo thứ tự:

Xác định kích thước D theo thiết kế khuôn.
Chọn góc côn A trong phạm vi catalogue cho phép.
Kiểm tra L, V, E và F tương ứng với D.
Kiểm tra kích thước ren lắp Pin và Bushing.
Đối chiếu lại bản vẽ lắp trước khi đặt hàng.

Đối với TPN dùng để thay thế chi tiết đang có trên khuôn, không nên lựa chọn chỉ theo đường kính D. Cần xác nhận cả góc côn và kích thước lắp để tránh chọn sai bộ Pin – Bushing.
