Bộ Dẫn Hướng RK22 - Bộ Dẫn Hướng Bạc Bi Chặn Cố Định Cho Khuôn Dập Chính Xác Và Sản Xuất Hàng Loạt

1. Bộ Dẫn Hướng RK22 có khác biệt gì?

Bộ RK22 là bộ dẫn hướng sử dụng bạc bi tuần hoàn (Ball Guide Bushing) kết hợp với cơ cấu chặn hành trình cố định, đây chính là sự khác biệt lớn nhất so với dòng RB, RM.

• Giới hạn chính xác hành trình đóng mở.
• Giảm rung động trong quá trình làm việc.
• Hạn chế va đập cơ khí.
• Tăng độ lặp lại của khuôn.

.=> Sự khác biệt này phù hợp với các dây chuyền sản xuất hoạt động liên tục và yêu cầu độ ổn định cao.

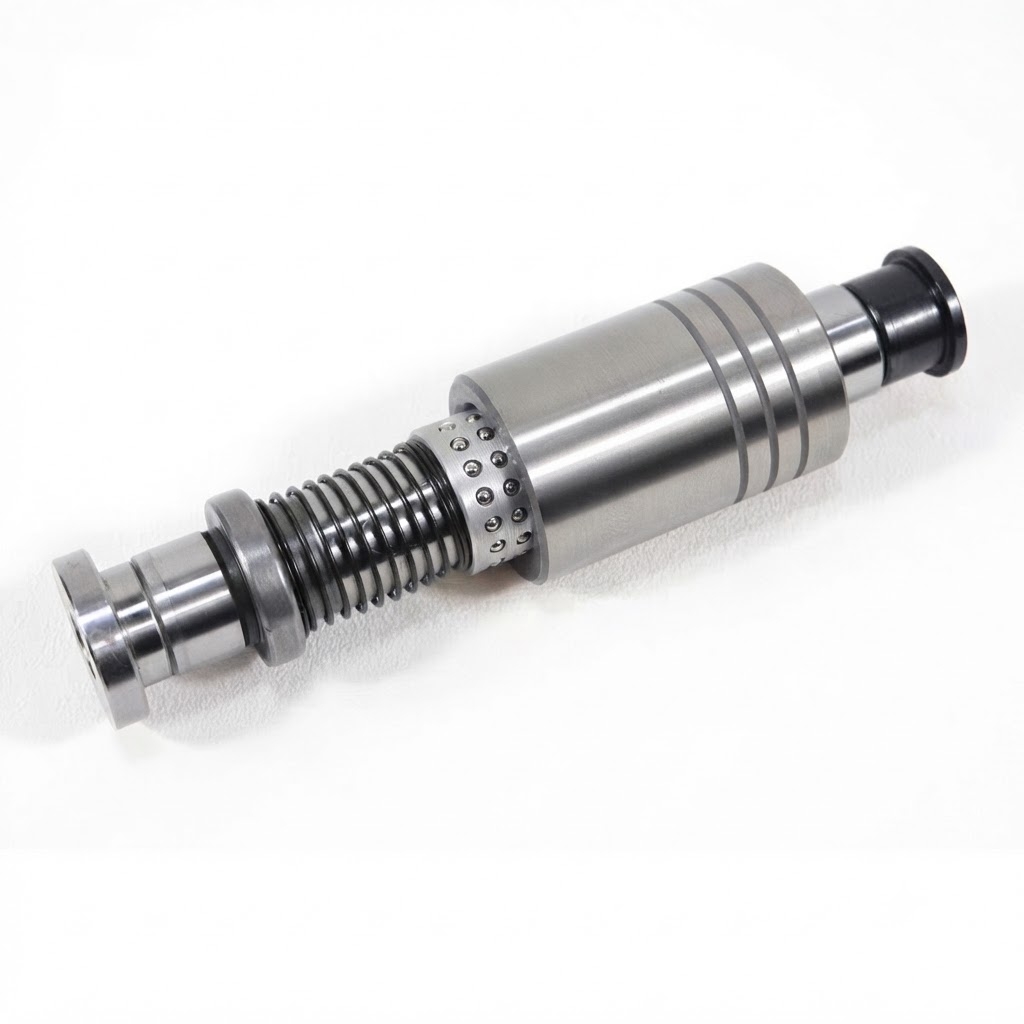

Cấu tạo của RK PHI 22:

• Trục dẫn hướng SUJ2 nhiệt luyện.
• Bạc bi dẫn hướng
• Lò xo dẩy
• Chốt chặn cố định

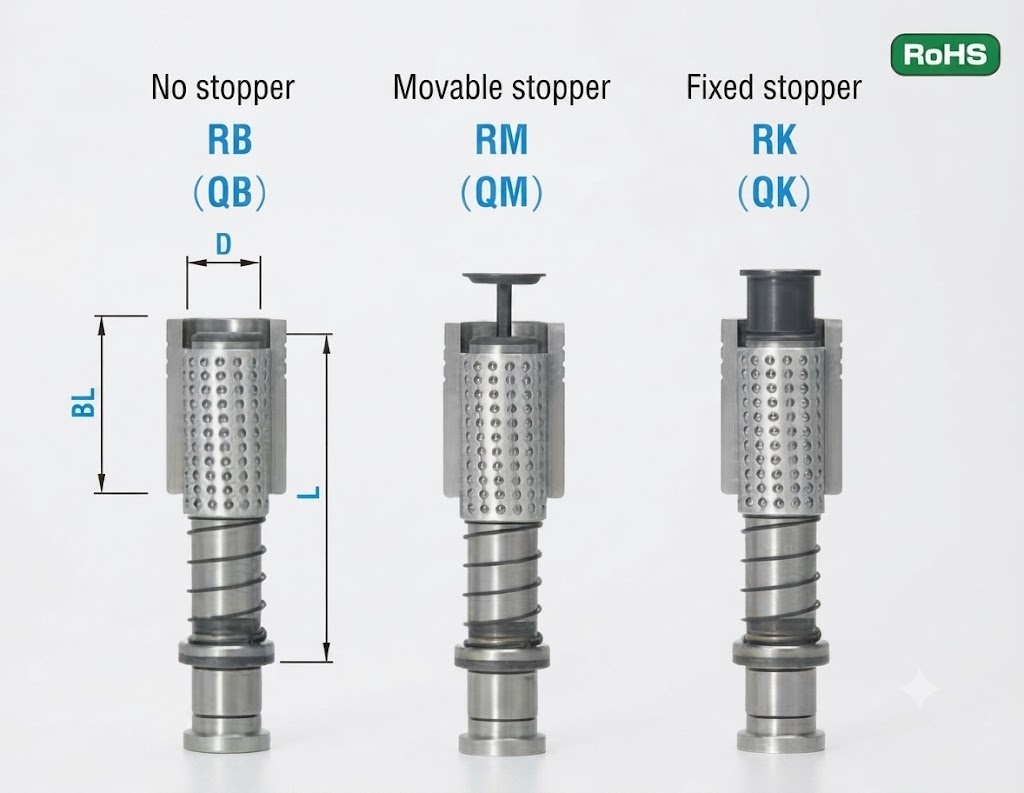

Bản vẽ bộ dẫn hướng RK

2. Thông Số Kỹ Thuật Bộ Dẫn Hướng RK22

Model: RK22

Đường kính trục: D = Ø22 mm

Chiều dài: L = 80,90...mm

Loại dẫn hướng: bộ dẫn hướng bi chặn cố định (Fixed Stopper Type)

Vật liệu trục: SUJ2

Độ cứng trục: ≥ HRC58

Tiêu chuẩn: JIS

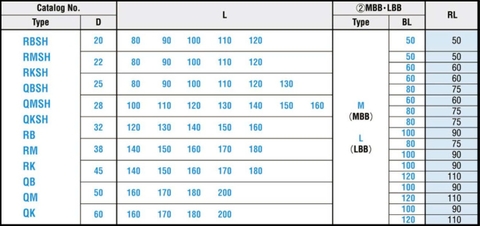

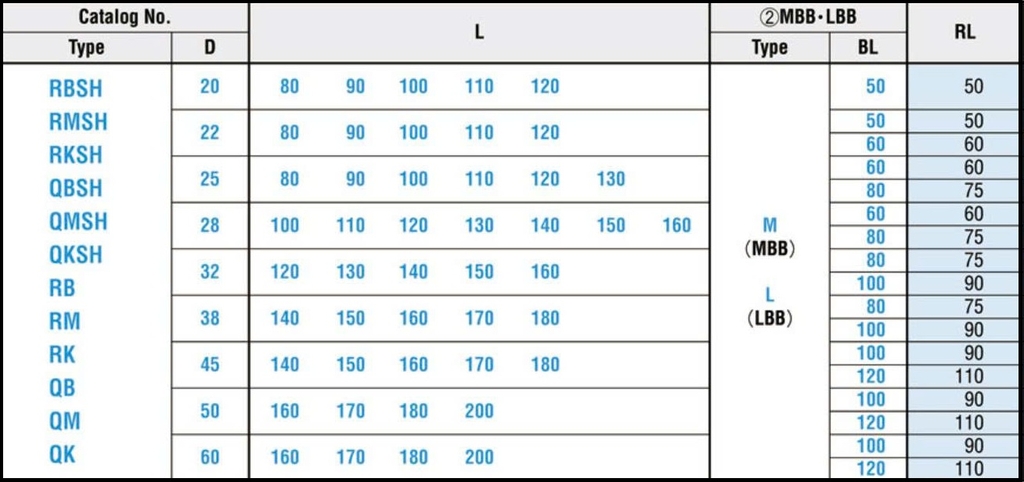

Bảng thông số RK

3. Khi nào các kỹ sư nên chọn RK22?

Bộ dẫn hướng RK22 là lựa chọn phù hợp khi:

✅ Cần hành trình cố định chính xác.

✅ Sản xuất hàng loạt liên tục.

✅ Muốn giảm va đập cơ khí.

✅ Yêu cầu độ lặp lại cao.

✅ Cần tăng tuổi thọ khuôn và máy dập.

4. Kết Luận

RK22 là bộ dẫn hướng bạc bi có chặn hành trình cố định, được thiết kế để đáp ứng các yêu cầu khắt khe về độ chính xác, độ ổn định và tuổi thọ trong ngành khuôn mẫu.

 Với trục SUJ2 nhiệt luyện HRC58+, bạc bi tuần hoàn và cơ cấu chặn cố định, RK22 là lựa chọn lý tưởng cho các hệ thống sản xuất hiện đại..
