Bộ Dẫn Hướng RM20 - Bộ Dẫn Hướng Bạc Bi Có Chặn Hành Trình Di Động Cho Khuôn Dập Chính Xác

1. Bộ Dẫn Hướng RM20 Là Gì?

Bộ dẫn hướng RM20 (Ball Guide Post Set RM20) là dòng bộ dẫn hướng bạc bi được trang bị cơ cấu chặn hành trình di động (Movable Stopper), giúp tối ưu hóa quá trình vận hành trong các dây chuyền sản xuất tự động. Với đường kính trục Ø20 mm, RM20 phù hợp với các bộ khuôn nhỏ và trung bình, yêu cầu tốc độ đóng mở cao, độ chính xác lớn và khả năng làm việc liên tục.

RM20 là bộ dẫn hướng sử dụng bạc bi tuần hoàn (Ball Guide Bushing) kết hợp với cơ cấu chặn hành trình di động, cho phép kiểm soát giới hạn chuyển động của cụm khuôn một cách linh hoạt.. Khác với bộ dẫn hướng RB20

• Kiểm soát hành trình chính xác.
• Giảm va đập cơ khí.
• Tăng độ an toàn vận hành.
• Hạn chế lỗi do vượt hành trình.

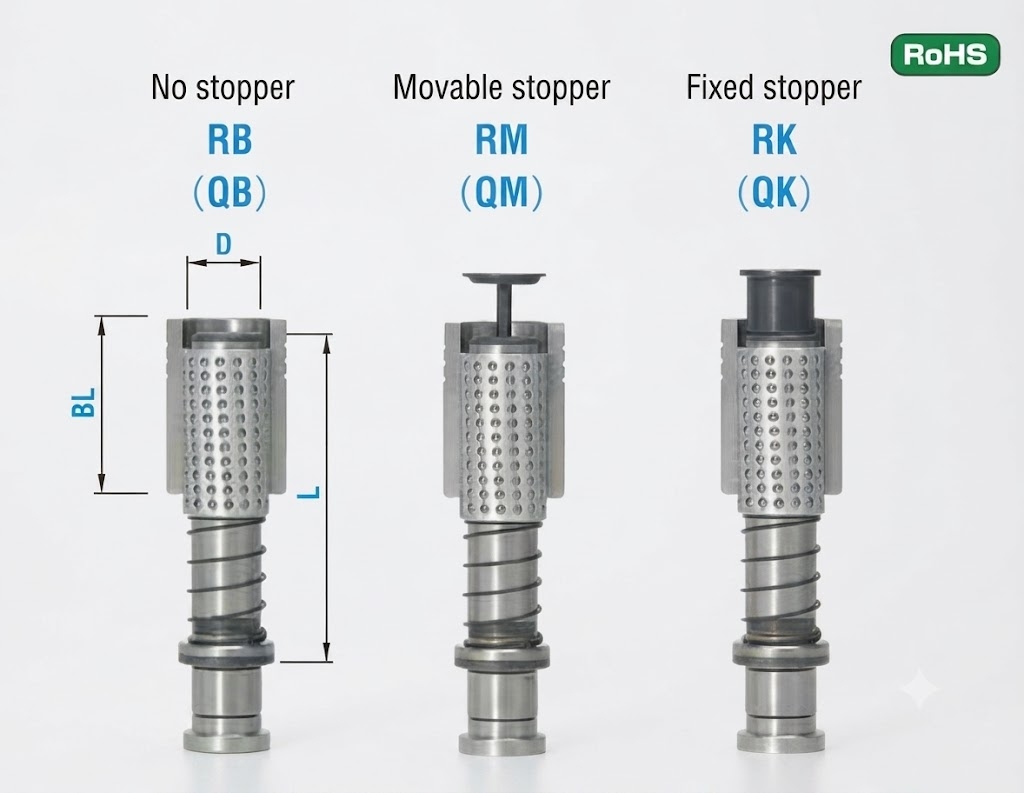

Bản vẽ bộ dẫn hướng RM20

2. Thông Số Kỹ Thuật Bộ Dẫn Hướng RM20

Model: RM20

Đường kính trục: D = Ø20 mm

Chiều dài: L = 80,90...mm

Loại dẫn hướng: bộ dẫn hướng bi chặn hành trình di động (Movable Stopper Type)

Vật liệu trục: SUJ2

Độ cứng trục: ≥ HRC58

Tiêu chuẩn: JIS

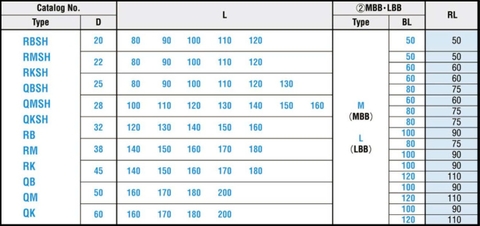

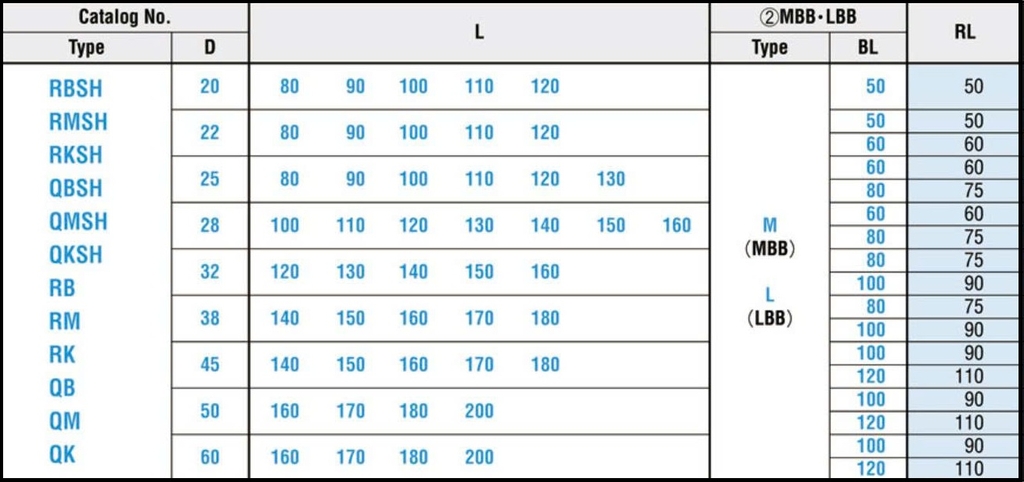

Bảng thông số RM

3. Ưu điểm nổi bật của bộ dẫn hướng RM20

• RM phi 20 có độ chính xác cao nhờ trục được thiết kế bằng thép SUJ2 và nhiệt luyện đạt HRC52+, đạt độ đồng tâm cao và giảm mài mòn.
• Bộ dẫn hướng RM20 giúp tăng tuổi thọ cho khuôn mẫu nhờ việc giảm ma sát và hạn chế va đập.
• Kiểm Soát Hành Trình Chính Xác: đây là ưu điểm nổi bật nhất của RM20 cho phép:
  • • Giới hạn hành trình khuôn.
    • Giảm sai số vận hành.
    • Hạn chế va đập.
    • Bảo vệ thiết bị.

4. Ứng dụng thực tế của RM20

Bộ dẫn hướng RM20 được sử dụng rộng rãi trong:

Khuôn dập tốc độ cao

• • Progressive Die.
  • Transfer Die.
  • Khuôn điện tử.

Thiết bị tự động hóa

• • Robot công nghiệp.
  • Máy lắp ráp tự động.
  • Hệ thống cấp phôi.

Cơ khí chính xác

• • Jig & Fixture.
  • Thiết bị bán dẫn.
  • Máy chuyên dụng.

5. Kết Luận

Bộ dẫn hướng RM20 là giải pháp dẫn hướng bạc bi có chặn hành trình di động, phù hợp cho các hệ thống khuôn dập chính xác và dây chuyền tự động hóa.

 Với trục SUJ2 nhiệt luyện HRC58+, bạc bi tuần hoàn và cơ cấu chặn hành trình linh hoạt, RM20 giúp tăng hiệu suất sản xuất, bảo vệ khuôn và kéo dài tuổi thọ thiết bị
