| Model | 3A-300053 |
| Thương hiệu | A-ONE |
| HS Code | 8466200090 |
| Đường kính kẹp | Ø5 – Ø20mm |
| Độ chính xác tâm | 0.05mm |
| Ứng dụng | Kẹp điện cực EDM nhanh |
| Phụ kiện kèm theo | Cờ lê (wrench) |
| Chất liệu | Thép bền, chịu nhiệt tốt |
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

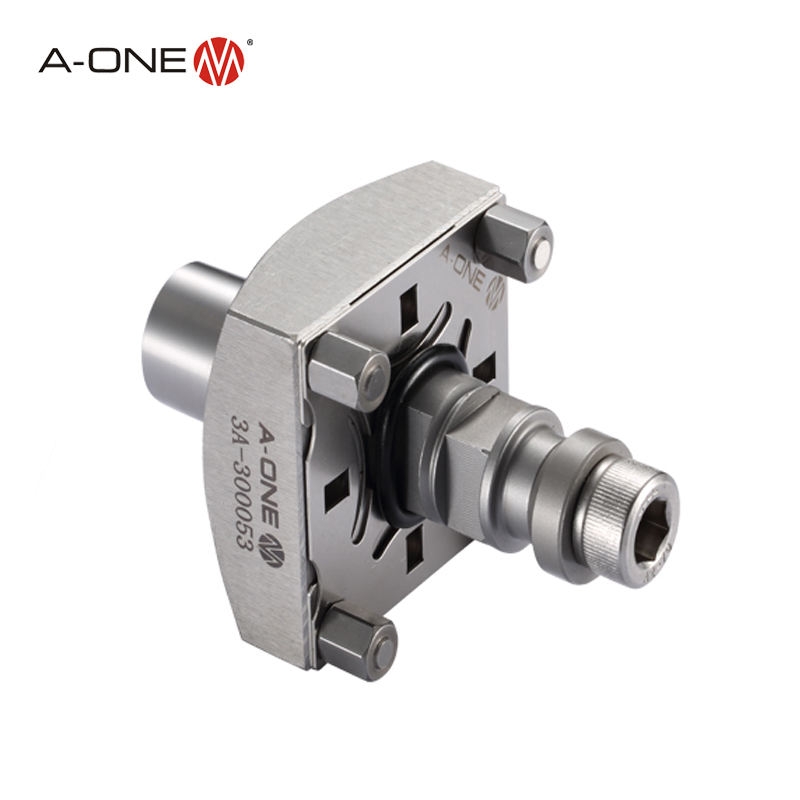

Đầu kẹp điện cực EDM Collet A-ONE 3A-300053
Đầu kẹp điện cực EDM A-ONE 3A-300053 là phụ kiện dùng để gá điện cực trong hệ thống đồ gá EDM. Sản phẩm sử dụng cơ cấu kẹp collet, phục vụ việc cố định phần thân điện cực dạng tròn trong quá trình chuẩn bị và gia công xung điện.
A-ONE 3A-300053 có dải đường kính Ø5–Ø20 mm. Việc sử dụng đúng kích thước collet giúp tạo điều kiện kẹp phù hợp và hạn chế nguy cơ điện cực bị dịch chuyển do lựa chọn sai đường kính.

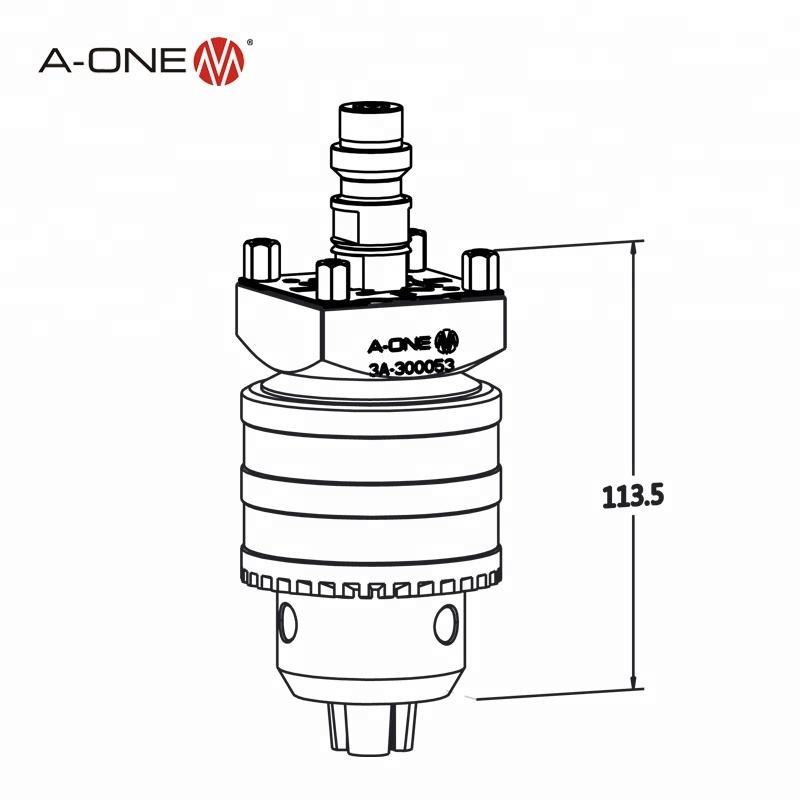

Đầu kẹp điện cực EDM A-ONE 3A-300053
1. Thông tin kỹ thuật A-ONE 3A-300053
| Thương hiệu | A-ONE |
| Mã sản phẩm | 3A-300053 |
| Tên sản phẩm | Đầu kẹp điện cực EDM Collet |
| Kiểu kẹp | Collet |
| Dải đường kính tham khảo | Ø5–Ø20 mm |
| Đối tượng gá | Phần thân điện cực dạng tròn |
| Ứng dụng | Gá điện cực trong hệ thống EDM |
| Collet đi kèm | Cần xác nhận theo quy cách cung cấp |
| Giao diện lắp | Đối chiếu bản vẽ hoặc catalogue đúng model |

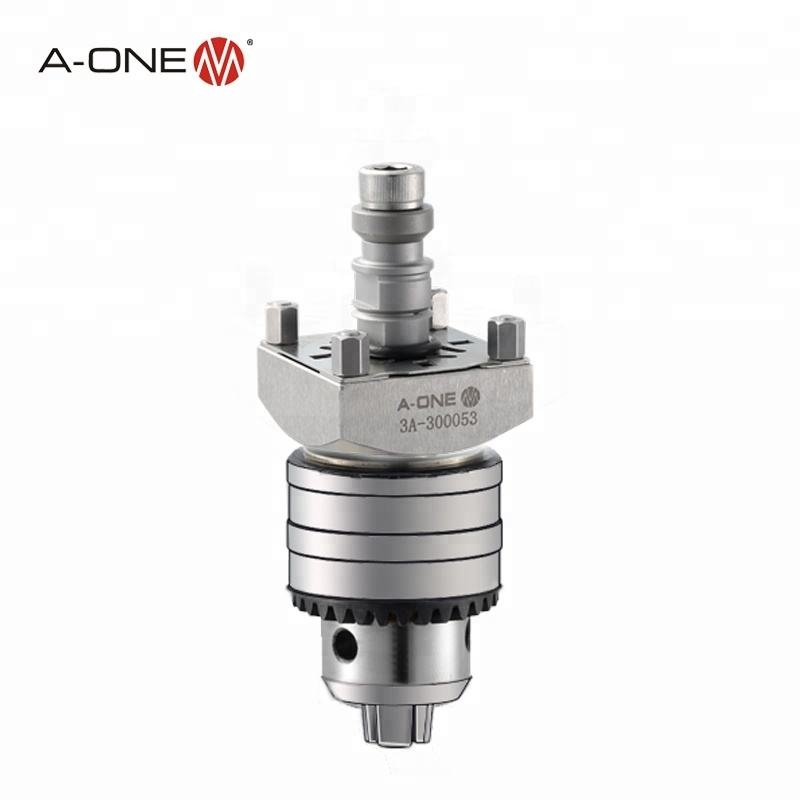

Đầu kẹp điện cực EDM A-ONE 3A-300053
2. Cách chọn collet theo đường kính điện cực
Khi lựa chọn đầu kẹp 3A-300053, cần đo đường kính tại vị trí thực tế được kẹp, không chỉ dựa vào đường kính lớn nhất của điện cực.
- Đo đường kính thân gá điện cực bằng dụng cụ đo phù hợp.
- Xác định kích thước collet tương ứng với đường kính cần kẹp.
- Kiểm tra chiều dài phần thân có thể đưa vào đầu kẹp.
- Đối chiếu tải trọng và chiều dài nhô của điện cực với hướng dẫn hệ gá.
- Kiểm tra giao diện lắp đầu kẹp với chuck hoặc holder hiện có.
Lưu ý: Dải Ø5–Ø20 mm không đồng nghĩa một collet đơn lẻ có thể kẹp mọi đường kính trong dải này. Khả năng kẹp thực tế phụ thuộc vào loại và kích thước collet được sử dụng.
3. Đầu kẹp collet khác gì kẹp điện cực vuông?
| Tiêu chí | Đầu kẹp collet | Kẹp điện cực vuông |
|---|---|---|
| Tiết diện thân gá | Tròn | Vuông hoặc chữ nhật |
| Thông số chọn | Đường kính Ø | Chiều rộng × chiều dày |
| Nguyên lý giữ | Collet ôm thân gá | Cơ cấu kẹp theo kết cấu holder |
| Điều cần kiểm tra | Cỡ collet, chiều sâu kẹp | Kích thước vùng kẹp, vị trí định vị |
-> Không nên thay thế đầu kẹp collet bằng holder vuông hoặc ngược lại nếu chưa kiểm tra kết cấu phần thân điện cực và hệ gá.
4. Những lỗi thường gặp khi sử dụng đầu kẹp collet
- Chọn sai đường kính collet
Collet không phù hợp với đường kính thân điện cực có thể gây khó lắp, giảm khả năng giữ hoặc làm hư hỏng bề mặt tiếp xúc.
- Chiều dài kẹp không đủ
Điện cực có phần thân gá quá ngắn hoặc chiều dài nhô quá lớn cần được đánh giá trước khi sử dụng. Không nên chỉ dựa vào đường kính để kết luận cấu hình gá phù hợp.
- Bề mặt kẹp bám bẩn
Bụi graphite, dầu hoặc phoi kim loại tại vùng tiếp xúc có thể ảnh hưởng đến trạng thái kẹp. Cần vệ sinh đầu kẹp và collet trước khi lắp điện cực.
5. Thông tin cần cung cấp khi đặt hàng
- Mã sản phẩm: A-ONE 3A-300053.
- Đường kính thân điện cực cần kẹp.
- Số lượng đầu kẹp.
- Cỡ và số lượng collet cần sử dụng.
- Model chuck hoặc hệ gá EDM hiện tại.
- Ảnh hoặc bản vẽ khi cần đối chiếu sản phẩm thay thế.
Đối với yêu cầu sử dụng nhiều đường kính điện cực, cần xác nhận danh sách collet tương ứng và phụ kiện đi kèm trước khi đặt hàng để tránh nhầm giữa đầu kẹp và bộ collet hoàn chỉnh.
