Giá đỡ điện cực thẳng A-ONE 3A-300083
Giá đỡ điện cực thẳng A-ONE 3A-300083 (Straight Holder 15×15×37mm) là phụ kiện thuộc hệ thống gá điện cực vuông Square 15 của A-ONE. Sản phẩm được sử dụng để cố định điện cực đồng hoặc graphite trong quá trình chuẩn bị và gia công xung điện EDM.
3A-300083 có kết cấu gá thẳng, kích thước danh nghĩa 15 × 15 × 37 mm. Đây là lựa chọn cần đối chiếu khi hệ thống sử dụng giá đỡ điện cực có biên dạng định tâm 15 mm.
Giá đỡ điện cực thẳng A-ONE 3A-300083
1. Thông số kỹ thuật A-ONE 3A-300083
| Thương hiệu | A-ONE |
| Model | 3A-300083 |
| Tên tiếng Anh | Holder Straight 15×15×37mm |
| Loại | Giá đỡ điện cực thẳng |
| Kích thước danh nghĩa | 15 × 15 × 37 mm |
| Vật liệu | Thép tôi cứng, mài chính xác |
| Biên dạng định tâm | 15 mm |
| Phụ kiện | Kèm bu lông cố định |
| Vật liệu điện cực | Đồng hoặc graphite |
| Ứng dụng | Gá điện cực trong hệ thống EDM |

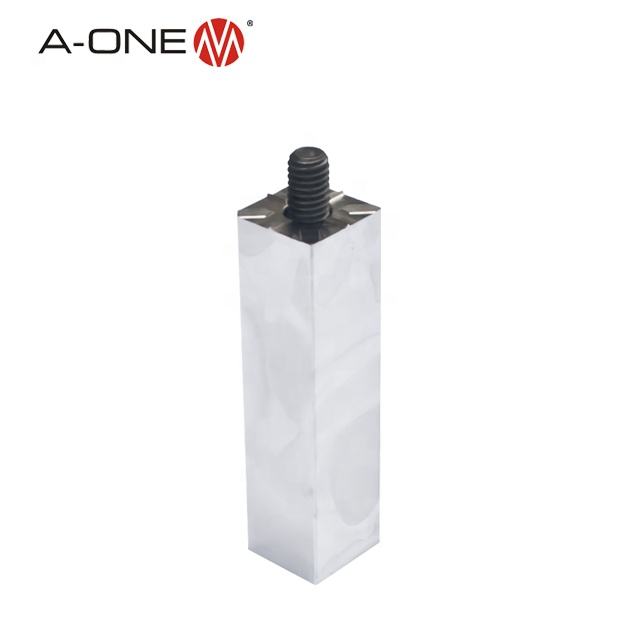

Giá đỡ điện cực thẳng A-ONE 3A-300083
2. Đặc điểm của giá đỡ điện cực thẳng 3A-300083
Kết cấu gá thẳng
3A-300083 thuộc nhóm holder thẳng, khác với các giá đỡ dạng góc. Kết cấu này phù hợp với cấu hình gá điện cực yêu cầu vị trí lắp thẳng theo thiết kế của hệ thống.
Biên dạng định tâm 15 mm
Biên dạng định tâm 15 mm là thông số cần kiểm tra khi lựa chọn holder. Trước khi lắp, cần đối chiếu với hệ gá hiện có để bảo đảm các bề mặt định vị và vị trí cố định tương ứng.
Thép tôi cứng, mài chính xác
Thân holder sử dụng thép tôi cứng và được mài hoàn thiện. Khi sử dụng, cần giữ sạch các bề mặt tiếp xúc, kiểm tra tình trạng bu lông và tránh để phoi hoặc bụi graphite ảnh hưởng đến vị trí gá.
3. Phân biệt 3A-300083 và 3A-300081
| Tiêu chí | 3A-300083 | 3A-300081 |
|---|---|---|
| Kiểu giá đỡ | Thẳng | Góc |
| Tên catalogue | Straight Holder | Angle Holder |
| Kích thước | 15 × 15 × 37 mm | 15 × 15 × 50 mm |
| Biên dạng định tâm | 15 mm | 15 mm |
| Điện cực sử dụng | Đồng, graphite | Đồng, graphite |
| Đặc điểm lựa chọn | Cấu hình gá thẳng | Cấu hình gá góc |
=> 3A-300083 và 3A-300081 không nên thay thế trực tiếp cho nhau nếu chưa kiểm tra kết cấu lắp và vị trí điện cực. Dù cùng thuộc hệ Square 15, hai sản phẩm có kiểu gá và kích thước khác nhau.
4. Cách chọn giá đỡ điện cực A-ONE 3A-300083
3A-300075 là phôi điện cực vuông Square 15 bằng đồng, còn 3A-300083 là giá đỡ điện cực thẳng. Hai sản phẩm thuộc cùng nhóm phụ kiện Square 15 nhưng đảm nhiệm chức năng khác nhau.
- Kiểm tra model: xác nhận đúng mã 3A-300083.
- Kiểu gá: xác định yêu cầu giá đỡ thẳng, không phải giá đỡ góc.
- Kích thước: đối chiếu kích thước danh nghĩa 15 × 15 × 37 mm.
- Biên dạng định tâm: kiểm tra hệ gá sử dụng chuẩn 15 mm tương ứng.
- Điện cực: xác định vật liệu và kích thước phần liên kết.
- Phụ kiện lắp: kiểm tra bu lông và bề mặt cố định.
5. Thông tin đặt hàng A-ONE 3A-300083
- Mã sản phẩm: 3A-300083.
- Tên: Straight Holder 15×15×37mm.
- Số lượng cần đặt.
- Model hệ gá EDM hiện tại.
- Ảnh hoặc bản vẽ nếu cần tìm giá đỡ thay thế.
-> Khi chưa xác định được model phù hợp, nên cung cấp ảnh giá đỡ đang sử dụng và kích thước vị trí lắp để đối chiếu trước khi đặt hàng.
