Đầu kẹp nối dài A-ONE 3A-300043 (100V Extension Chuck) là phụ kiện gá dùng trên máy EDM, giúp mở rộng vị trí gá theo phương trục Z để điện cực tiếp cận các hốc sâu hoặc vị trí khó gia công bằng đầu gá tiêu chuẩn. Sản phẩm được chế tạo từ thép hợp kim, có khả năng chống ăn mòn và kết cấu ổn định.
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng
Đầu kẹp nối dài A-ONE 3A-300043
Đầu kẹp nối dài A-ONE 3A-300043, tên tiếng Anh 100V Extension Chuck, là phụ kiện thuộc hệ đồ gá EDM, dùng để mở rộng vị trí gá theo phương trục Z. Sản phẩm hỗ trợ đưa điện cực tiếp cận các hốc sâu hoặc vị trí mà đầu gá tiêu chuẩn khó tiếp cận trực tiếp.
Theo catalogue A-ONE, 3A-300043 được chế tạo từ thép hợp kim, có khả năng chống ăn mòn và kết cấu ổn định. Ứng dụng chính là nối dài theo phương đứng trên máy EDM và gia công hốc sâu của khuôn kích thước lớn.

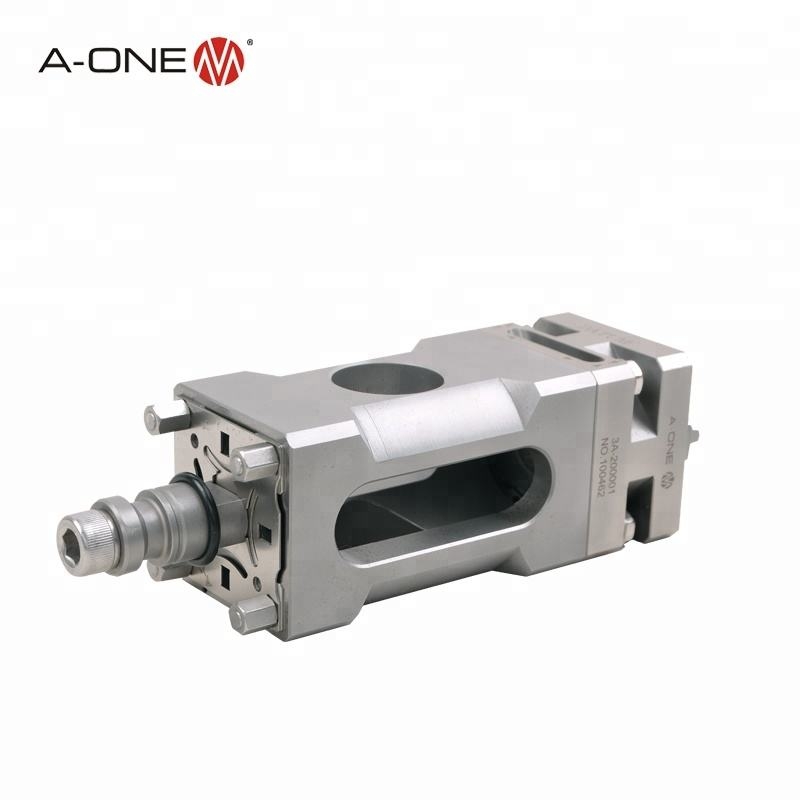

Đầu kẹp nối dài A-ONE 3A-300043
1. Thông số A-ONE 3A-300043
| Thương hiệu | A-ONE |
| Model | 3A-300043 |
| Tên tiếng Anh | 100V Extension Chuck |
| Loại | Đầu kẹp nối dài / Extension Chuck |
| Vật liệu | Alloy steel – thép hợp kim |
| Đặc tính | Chống ăn mòn, kết cấu ổn định |
| Kích thước thân | 56 × 56 mm |

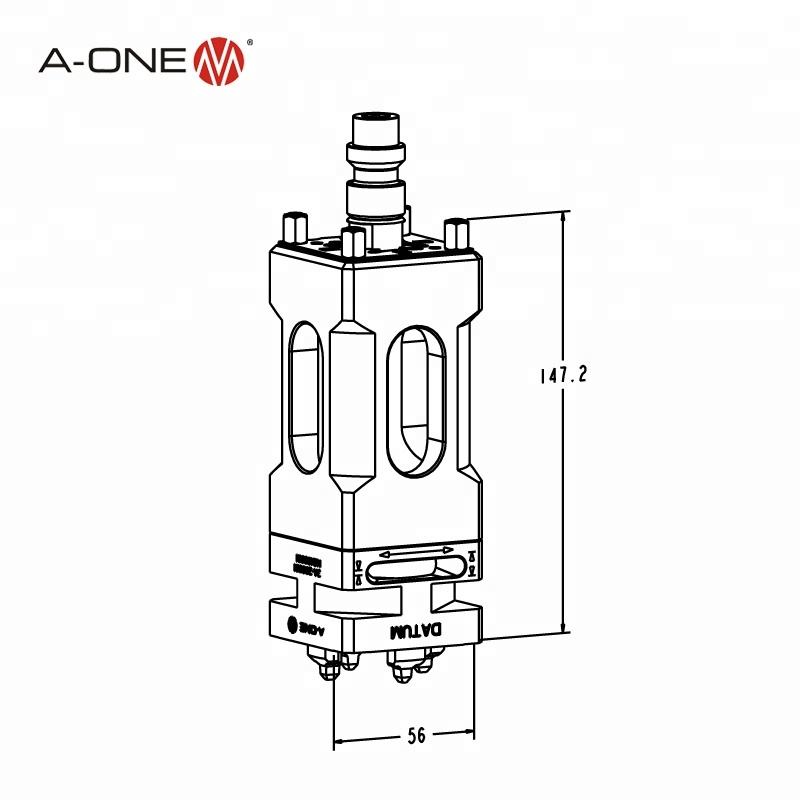

| Chiều cao theo bản vẽ catalogue | Khoảng 147,2 mm |
| Hướng mở rộng | Theo phương đứng / trục Z |
| Ứng dụng | EDM, gia công hốc sâu trên khuôn kích thước lớn |
Đầu kẹp nối dài A-ONE 3A-300043
2. Đầu kẹp 3A-300043 dùng để làm gì?
Trong gia công EDM, điện cực đôi khi phải tiếp cận những hốc sâu hoặc vị trí nằm xa đầu trục chính. Khi khoảng vươn của đầu gá thông thường không đủ, 3A-300043 được sử dụng như một đầu nối dài để tăng khoảng cách từ hệ gá đến vị trí điện cực.
Catalogue A-ONE xác định ứng dụng của model này là mở rộng theo phương đứng và gia công hốc sâu của khuôn kích thước lớn.
- Ý nghĩa 100V Extension Chuck
3A-300043 thuộc nhóm Extension Chuck dùng để tăng khoảng vươn theo phương đứng của hệ gá EDM. Trong thực tế lựa chọn sản phẩm, cần phân biệt nhóm này với các đầu mở rộng ngang như 100H hoặc 150H.
100V trong tên model là ký hiệu của phiên bản đầu nối dài, không phải thông số điện áp 100 Volt. Đây là một chi tiết cơ khí thuộc hệ thống gá điện cực EDM.
- Vật liệu thép hợp kim
Theo catalogue A-ONE, 3A-300043 sử dụng alloy steel – thép hợp kim. Nhà sản xuất mô tả sản phẩm có đặc tính chống ăn mòn và kết cấu ổn định.
Đây là thông tin cần chú ý khi đối chiếu hàng thực tế hoặc tìm sản phẩm thay thế. Không nên xác định model chỉ dựa vào hình dáng bên ngoài vì trong hệ đồ gá EDM có nhiều đầu nối dài có kết cấu tương tự nhưng kích thước và chức năng khác nhau.
- Ứng dụng trong gia công hốc sâu
Khi gia công khuôn có hốc sâu, thân đầu gá hoặc trục chính có thể bị giới hạn bởi khoảng cách tới vùng cần xung. Đầu nối dài giúp đưa vị trí gá điện cực xuống sâu hơn mà vẫn duy trì kết nối với hệ gá trên trục chính.
3A-300043 vì vậy phù hợp với các nguyên công EDM cần tăng khoảng vươn theo trục Z, đặc biệt khi xử lý hốc sâu trên khuôn kích thước lớn.
3. So sánh các đầu nối dài A-ONE cùng nhóm
| Model | Tên sản phẩm | Đặc điểm chính |
|---|---|---|
| 3A-300048 | 50V Extension Chuck | Z axis extend 50 mm, system size 50 |
| 3A-300043 | 100V Extension Chuck | Nối dài theo phương đứng, dùng cho gia công hốc sâu |
| 3A-300042 | 200V Extension Chuck | Phiên bản nối dài cùng nhóm |
| 3A-300058 | 220V Extension Chuck | Phiên bản nối dài theo trục Z |
-> Khi lựa chọn không nên chỉ nhìn vào tên 50V, 100V, 200V hoặc 220V. Cần đối chiếu model, kích thước thực tế, khoảng vươn cần thiết và hệ gá đang sử dụng.
4. Thông tin cần kiểm tra khi đặt 3A-300043
- Model: 3A-300043.
- Tên: 100V Extension Chuck.
- Model đầu kẹp/hệ gá hiện tại.
- Khoảng vươn cần thiết.
- Kích thước và khối lượng điện cực.
- Ảnh đầu kẹp hiện tại nếu cần tìm sản phẩm thay thế.
