Đế chuyển đổi A-ONE 3A-300004
Đế chuyển đổi A-ONE 3A-300004, tên tiếng Anh Adapter Plate, là tấm chuyển đổi thuộc hệ đồ gá EDM A-ONE. Chức năng chính của sản phẩm là tạo giao diện kết nối giữa Chiaki frame và ITS chuck plate.
Theo catalogue A-ONE, 3A-300004 có bề mặt phủ đen và sử dụng vít M6 đi qua các rãnh lắp. Đây là phụ kiện trung gian phục vụ lắp ghép hệ gá, vì vậy khi lựa chọn cần kiểm tra đúng model và kích thước giao diện thay vì chỉ dựa vào đường kính ngoài của tấm.
- Cấu tạo đế chuyển đổi 3A-300004

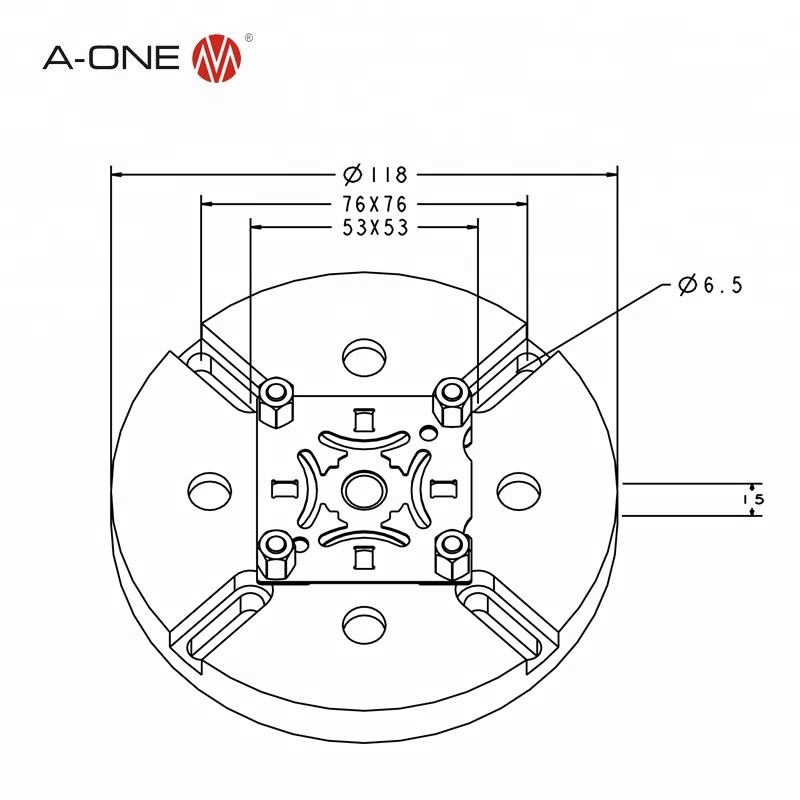

Đế 3A-300004 có dạng tấm tròn với hệ thống rãnh và lỗ bố trí trên bề mặt. Theo bản vẽ catalogue, đường kính ngoài của tấm là Ø118 mm và chiều dày 15 mm.
Các rãnh lắp cho phép vít M6 đi qua. Bản vẽ đồng thời thể hiện các kích thước bố trí 76 × 76 mm, 53 × 53 mm và kích thước Ø6.5 mm tại vị trí tương ứng.
- Bề mặt phủ đen

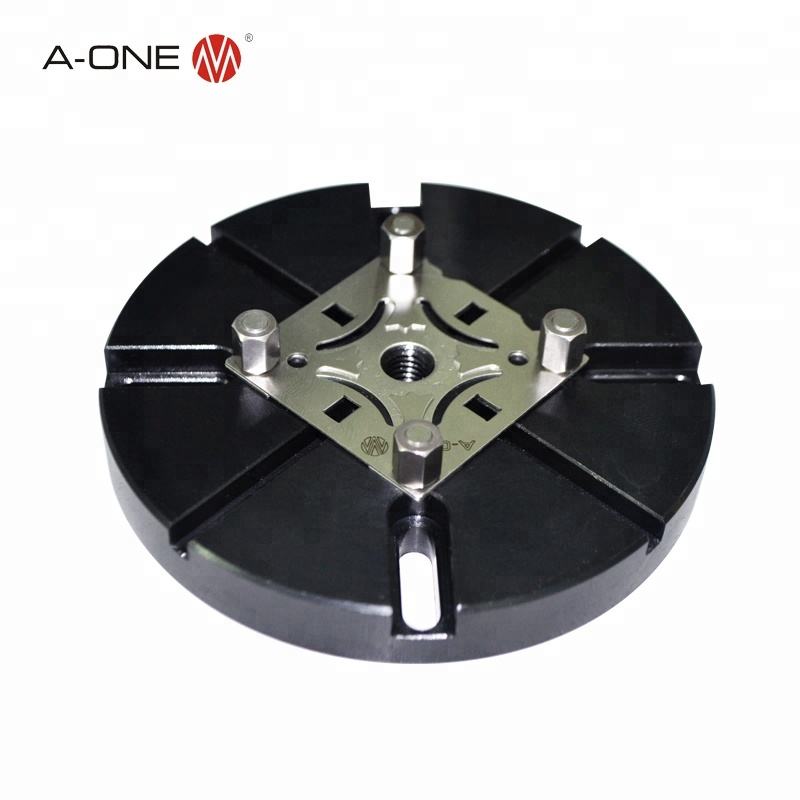

Catalogue A-ONE xác định phiên bản 3A-300004 là Black coated. Đây là một đặc điểm nhận dạng của sản phẩm bên cạnh model, kích thước và hệ thống rãnh bắt vít.
Khi đối chiếu hàng thực tế, không nên sử dụng riêng màu bề mặt để xác định model vì nhiều phụ kiện EDM khác cũng có thể sử dụng xử lý bề mặt tương tự. Model và bản vẽ kích thước vẫn là căn cứ quan trọng hơn.
- Kiểu lắp vít M6 qua rãnh
Một đặc điểm kỹ thuật được A-ONE công bố trực tiếp cho 3A-300004 là M6 screws passing slot. Vít M6 được bố trí qua các rãnh trên adapter plate để thực hiện việc lắp ghép.
Cấu trúc dạng rãnh cũng là điểm dễ nhận biết khi quan sát 3A-300004 trên bản vẽ hoặc sản phẩm thực tế.
Đế chuyển đổi A-ONE 3A-300004
1. Thông số A-ONE 3A-300004
| Thương hiệu | A-ONE |
| Model | 3A-300004 |
| Tên tiếng Anh | Adapter Plate |
| Loại | Đế chuyển đổi / Tấm chuyển đổi |
| Bề mặt | Phủ đen |
| Kiểu lắp | Vít M6 đi qua rãnh |
| Đường kính ngoài theo bản vẽ | Ø118 mm |
| Kích thước bố trí theo bản vẽ | 76 × 76 mm và 53 × 53 mm |
| Kích thước rãnh/lỗ theo bản vẽ | Ø6.5 mm |
| Chiều dày theo bản vẽ | 15 mm |
| Ứng dụng | Kết nối Chiaki frame và ITS chuck plate |
Đế chuyển đổi A-ONE 3A-300004
3. Đế 3A-300004 dùng để làm gì?
A-ONE 3A-300004 đóng vai trò là tấm chuyển đổi trung gian giữa hai thành phần của hệ gá EDM. Catalogue A-ONE mô tả trực tiếp ứng dụng của sản phẩm là “Chiaki frame and ITS chuck plate”.
Hiểu đơn giản, khi giao diện của cụm Chiaki frame và tấm đầu kẹp ITS cần một chi tiết trung gian để lắp ghép, 3A-300004 tạo bề mặt và vị trí bắt vít phù hợp để kết nối hai cụm này.
Khi nào nên chọn 3A-300004?
- Khi cần đúng tấm chuyển đổi A-ONE 3A-300004.
- Khi cần kết nối Chiaki frame với ITS chuck plate.
- Khi hệ gá yêu cầu cấu hình vít M6 đi qua rãnh của 3A-300004.
- Khi thay thế adapter plate hiện tại có cùng model và kích thước.
-> Vì đây là một adapter plate, bản thân 3A-300004 không phải đầu kẹp điện cực độc lập. Chức năng của nó là tạo giao diện chuyển đổi để các thành phần của hệ gá có thể lắp ghép với nhau theo cấu hình phù hợp.
4. Thông tin cần đối chiếu khi đặt hàng
- Model: 3A-300004.
- Tên: Adapter Plate.
- Model cụm gá đang sử dụng.
- Loại ITS chuck plate cần kết nối.
- Kích thước và vị trí lỗ/rãnh nếu cần kiểm tra thay thế.
- Ảnh hoặc bản vẽ hệ gá hiện tại khi chưa xác định được model.
