Lò xo khuôn SWC10 màu hồng  - Tiêu Chuẩn Misumi

1. Cách tính tải nén SWC.

Lò xo khuôn SWC10 thuộc dòng SWC tải nhẹ nhất của MISUMI, nhận diện bằng màu hồng/tím hồng. Đây là loại lò xo dây tiết diện đặc biệt, được thiết kế để duy trì đặc tính lực ổn định và phù hợp với các cơ cấu khuôn cần lực hồi tương đối nhỏ.

SWC10 có các lựa chọn chiều dài 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80 và 90 mm.

Mã được quy ước theo dạng SWC10-L.

Ví dụ:

• SWC10-30: Ø10 × Ø5.8 × 30 mm
• SWC10-50: Ø10 × Ø5.8 × 50 mm
• SWC10-80: Ø10 × Ø5.8 × 80 mm
• SWC10-90: Ø10 × Ø5.8 × 90 mm

Cách tính tải nén

Tải lò xo được xác định theo công thức:

F = K × f

Trong đó:

• F: tải nén, đơn vị N
• K: hệ số lò xo, đơn vị N/mm
• f: độ nén thực tế, đơn vị mm

Ví dụ với SWC10-50, hệ số lò xo K = 1.83 N/mm:

• Nén 25 mm, tương đương 50% L → tải 45.75 N
• Nén 27.5 mm, tương đương 55% L → tải 50.33 N
• Nén 30 mm, tương đương 60% L → tải 54.90 N

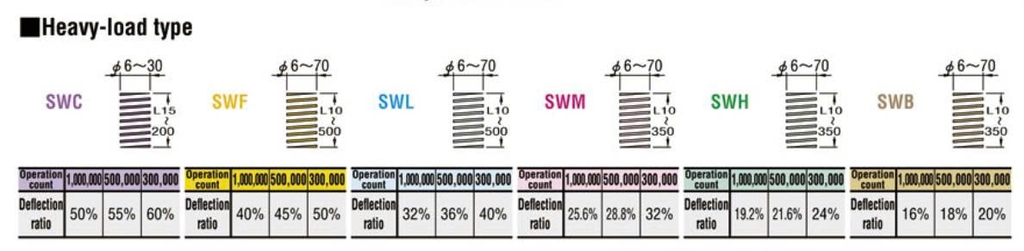

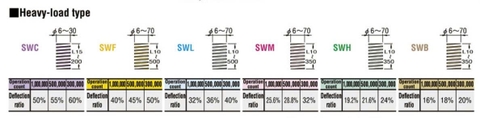

Các mức 50%, 55% và 60% tương ứng với điều kiện sử dụng tham khảo 1.000.000, 500.000 và 300.000 chu kỳ. MISUMI cũng lưu ý rằng những mã được đánh dấu “Ngoài phạm vi” không được sử dụng vượt quá mức độ võng cho phép.

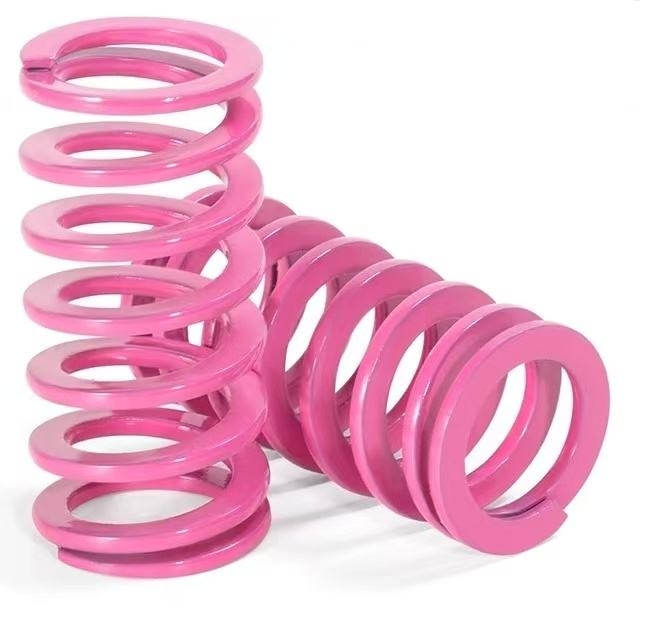

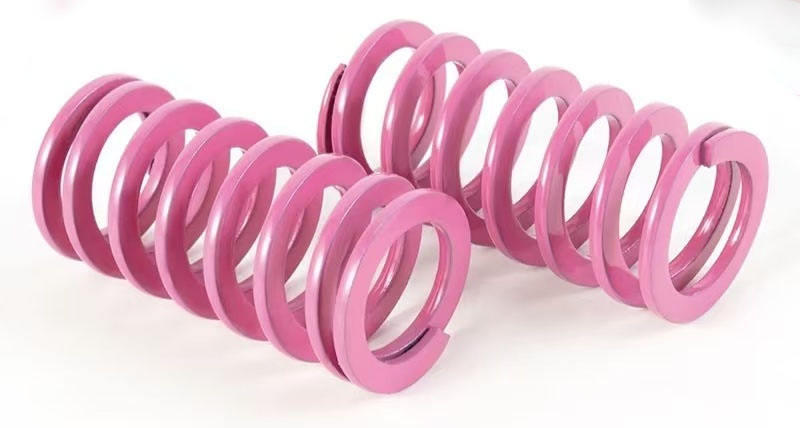

Lò xo khuôn SWC hồng

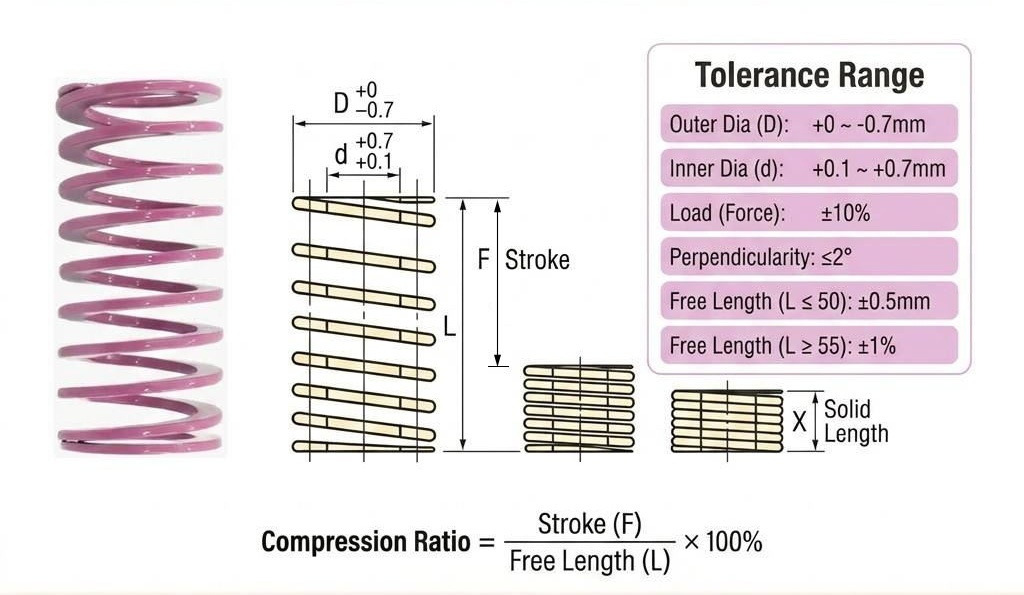

2. Thông số kỹ thuật của lò xo SWC10

• Model: SWC10
• Đường kính ngoài (D): 10 mm
• Đường kính trong (d): 5.8 mm
• Chiều dài tự do (L): 15 → 90mm
• Độ nén tối đa: Khoảng 50% – 60% chiều dài tự do

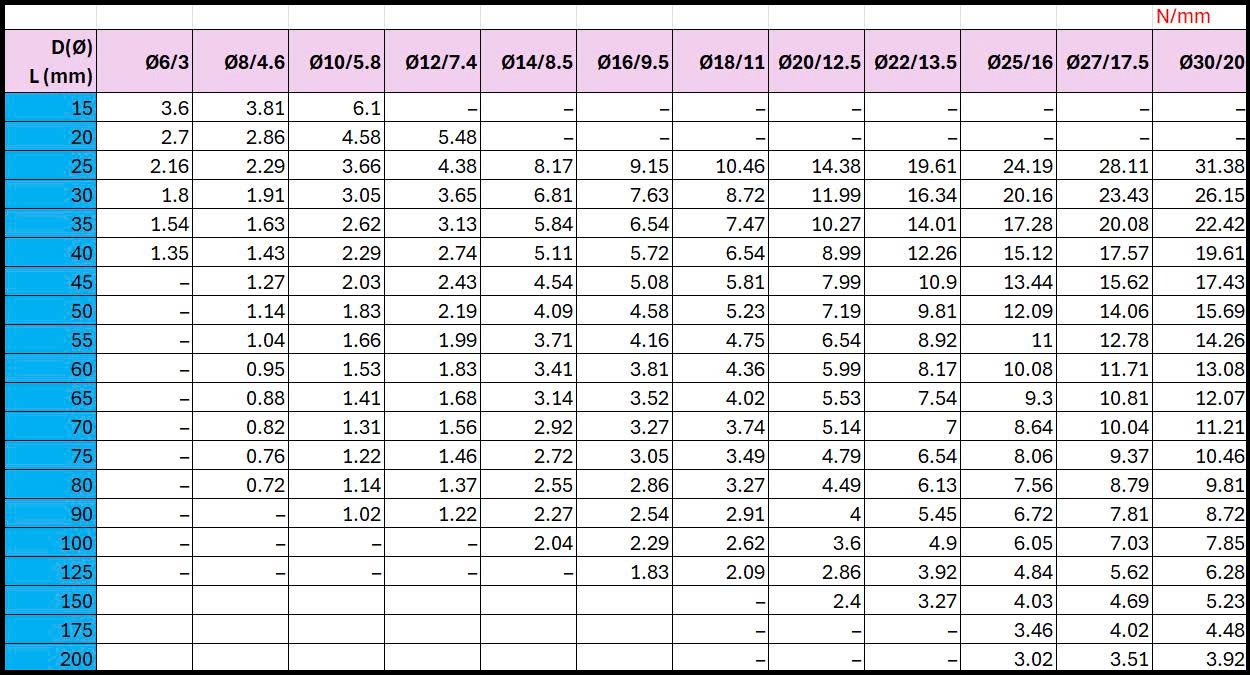

Bảng thông số tiêu chuẩn của Lò xo SWC

3. Liên hệ báo giá

Linhkienkhuon247 chuyên cung cấp lò xo khuôn SWC tải nhẹ với nhiều chiều dài tiêu chuẩn. Hỗ trợ tư vấn kỹ thuật, báo giá nhanh và giao hàng toàn quốc.

🚚 Giao hàng toàn quốc
📦 Hàng sẵn kho
⚡ Báo giá nhanh trong ngày
🔧 Hỗ trợ kỹ thuật chuyên sâu cho ngành khuôn mẫu và cơ khí chính xác.

   Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
