Thông số kỹ thuật
Thương hiệu: A-ONE
Dòng sản phẩm: T-ONE
Loại: Đầu kẹp Collet ER chuôi trụ
Chuẩn collet: ER8 / ER11 / ER16 / ER20 / ER25
Kiểu gá: Chuôi trụ (Straight shank)
Chiều dài: Nhiều tùy chọn theo mã (55 – 220 mm)
Ren: M4×0.7P / M5×0.8P / M10×1.5P / M12×1.75P
Ứng dụng: Máy tiện CNC, Swiss-type
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

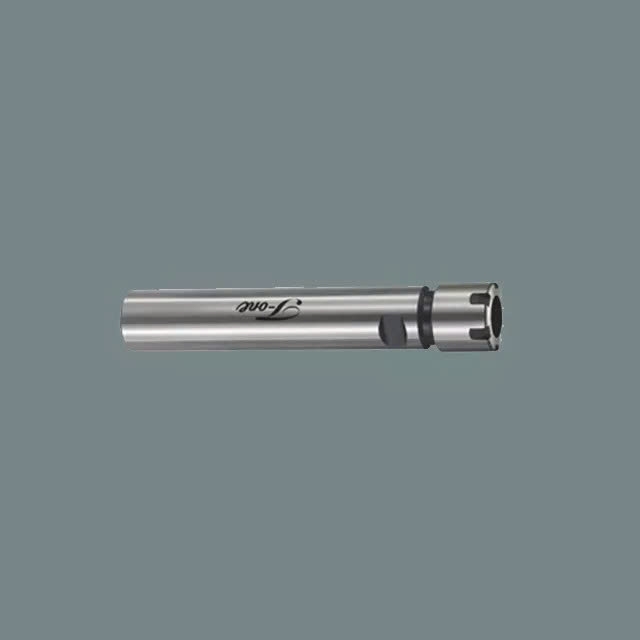

Đầu Kẹp Collet ER Chuôi Trụ C-Type T-ONE
1.Giới thiệu Đầu Kẹp Collet ER Chuôi Trụ C-Type T-ONE là gì?
Đầu kẹp collet ER chuôi trụ C-Type T-ONE là loại đầu kẹp sử dụng collet ER để giữ dao và dụng cụ gia công. Sản phẩm có thiết kế chuôi trụ (C-Type), phù hợp với các hệ thống gá kẹp và thiết bị gia công sử dụng kiểu lắp tương ứng.
Kết hợp với collet ER có kích thước phù hợp, đầu kẹp tạo lực kẹp đồng đều quanh chuôi dao, giúp tăng độ ổn định trong quá trình gia công.
Cấu tạo và nguyên lý hoạt động
Đầu kẹp C-Type T-ONE gồm các bộ phận chính:
- Chuôi trụ C-Type: dùng để lắp vào cơ cấu gá hoặc hệ thống kẹp tương ứng.
- Thân đầu kẹp: liên kết giữa chuôi và cụm collet.
- Collet ER: trực tiếp kẹp giữ chuôi dao hoặc dụng cụ.
- Đai ốc collet: tạo lực ép lên collet khi siết.
Khi đai ốc được siết, collet ER co đều theo phương hướng tâm và tạo lực kẹp xung quanh chuôi dao. Nhờ đó dao được giữ chắc chắn, hạn chế rung và dịch chuyển trong quá trình gia công.

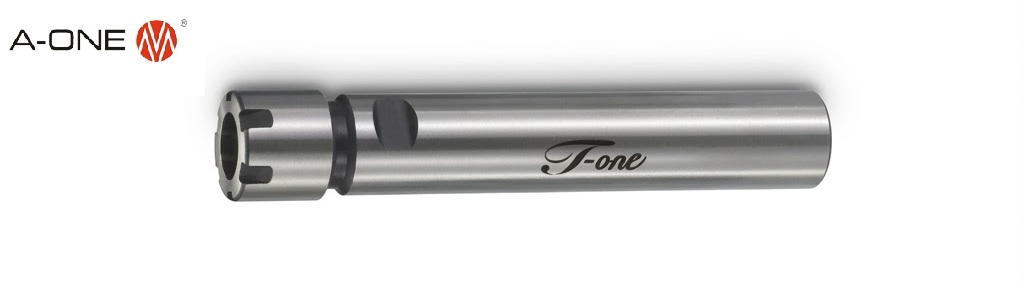

T-ONE ER Collet A-ONE
2. Thông số kỹ thuật
Thương hiệu: A-ONE
Dòng sản phẩm: T-ONE
Loại: Đầu kẹp Collet ER chuôi trụ
Chuẩn collet: ER8 / ER11 / ER16 / ER20 / ER25
Kiểu gá: Chuôi trụ (Straight shank)
Chiều dài: Nhiều tùy chọn theo mã (55 – 220 mm)
Ren: M4×0.7P / M5×0.8P / M10×1.5P / M12×1.75P
Ứng dụng: Máy tiện CNC, Swiss-type

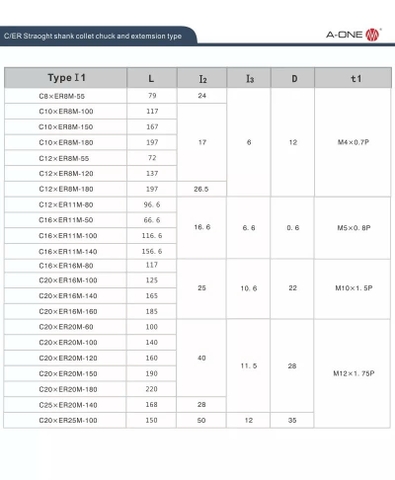

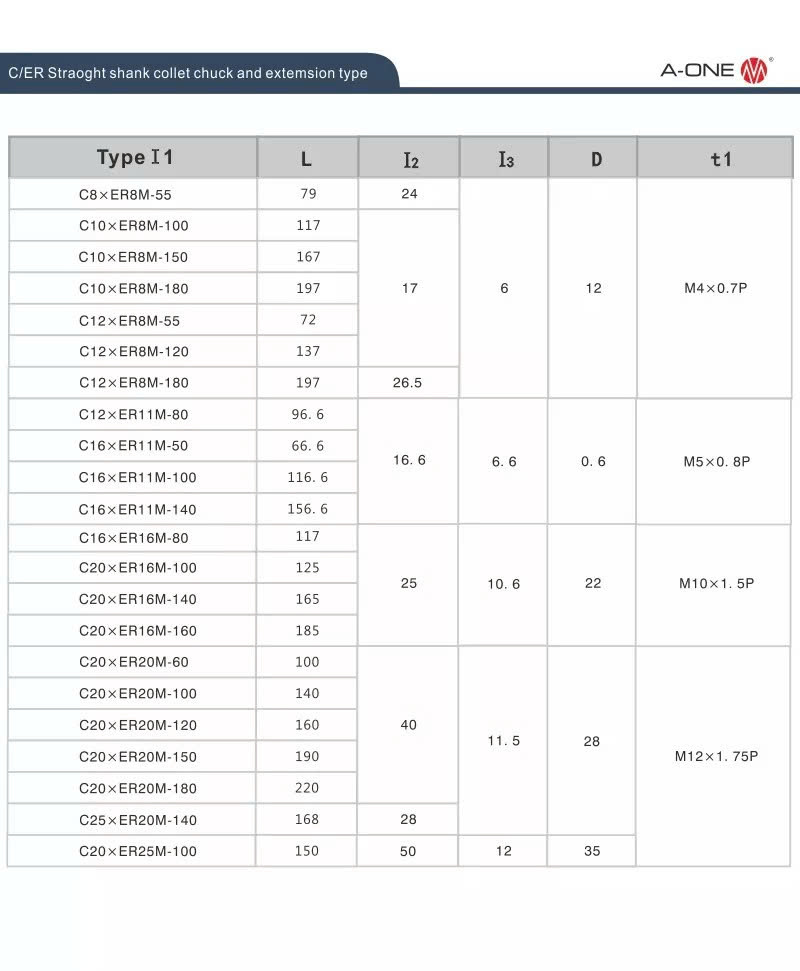

Thông số đầu kẹp Collet ER Chuôi Trụ C-Type
3. Ưu điểm của đầu kẹp C-Type T-ONE
- Thiết kế chuôi trụ C-Type thuận tiện cho các hệ thống gá phù hợp.
- Sử dụng collet ER phổ biến, dễ lựa chọn đường kính kẹp.
- Lực kẹp phân bố đều quanh chuôi dao.
- Giúp tăng độ ổn định của dụng cụ trong quá trình gia công.
- Có thể sử dụng cho nhiều loại dụng cụ như dao phay, mũi khoan và taro.
- Phù hợp với các ứng dụng gia công CNC và cơ khí chính xác.
- Có thể thay đổi collet để đáp ứng nhiều đường kính chuôi dao khác nhau.
4. Cách chọn đầu kẹp Collet ER C-Type
Khi lựa chọn đầu kẹp C-Type T-ONE, cần kiểm tra:
- Kích thước chuôi C-Type phù hợp với hệ thống gá.
- Loại collet ER mà đầu kẹp sử dụng.
- Đường kính chuôi dao cần kẹp.
- Chiều dài đầu kẹp và không gian gia công.
- Yêu cầu về độ chính xác, độ đảo và độ cứng vững.
- Đai ốc collet phải tương thích với đúng dòng ER.
=> Đặc biệt, cần phân biệt kích thước chuôi của đầu kẹp với đường kính kẹp của collet ER. Đây là hai thông số khác nhau và đều cần được xác định khi lựa chọn.
5. Ứng dụng
Đầu kẹp collet ER chuôi trụ C-Type T-ONE được sử dụng trong:
- Máy phay CNC.
- Trung tâm gia công.
- Gia công khuôn mẫu.
- Gia công cơ khí chính xác.
- Kẹp dao phay ngón.
- Kẹp mũi khoan, taro và reamer có đường kính phù hợp.
6. FAQ – Câu hỏi thường gặp
a. Đầu kẹp C-Type T-ONE dùng collet gì?
Đầu kẹp C-Type T-ONE sử dụng collet ER tương ứng với kích thước của đầu kẹp.
b. Đầu kẹp C-Type có thể kẹp dao phay không?
Sản phẩm có thể sử dụng để kẹp dao phay và các dụng cụ gia công có chuôi phù hợp với dải kẹp của collet ER.
c. Có thể thay đổi đường kính kẹp bằng cách thay collet không?
Có thể thay collet ER bằng loại có đường kính lỗ phù hợp để kẹp các dụng cụ có đường kính chuôi khác nhau, nhưng phải đảm bảo collet đúng chuẩn với đầu kẹp.
d. C-Type khác gì so với đầu kẹp collet ER thông thường?
Điểm khác biệt nằm ở kiểu chuôi lắp đặt. C-Type sử dụng chuôi trụ để kết nối với hệ thống gá tương ứng, trong khi khả năng kẹp dao được thực hiện thông qua collet ER.
