Thông số kỹ thuật đầu kẹp thép vonfram T-ONE
Tên sản phẩm: Đầu kẹp thép vonfram T-ONE (T-ONE Tungsten Steel Chuck)
Vật liệu: Thép vonfram
Kiểu kết cấu: Đầu kẹp dạng collet
Ứng dụng: Máy cấp phôi tự động, máy tiện CNC
Hãng máy tương thích: TSUGAMI, CITIZEN, STAR, NOMURA, MIYANO, TORNOS...
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng
Đầu Kẹp Thép Vonfram T-ONE Cho Máy Cấp Phôi
1. Tổng quan chung về Đầu kẹp thép vonfram T-ONE
Đầu kẹp thép vonfram T-ONE là linh kiện chuyên dụng trong hệ thống máy cấp phôi tự động (Bar Feeder), có nhiệm vụ kẹp và dẫn thanh vật liệu vào máy tiện CNC trong quá trình gia công.
Sản phẩm có kết cấu dạng ống kẹp với các rãnh xẻ dọc, cho phép đầu kẹp co giãn để ôm giữ thanh vật liệu. Vật liệu thép vonfram có khả năng chịu mài mòn tốt, phù hợp với môi trường gia công liên tục và sản xuất hàng loạt.
T-ONE cung cấp nhiều quy cách đầu kẹp tương thích với các dòng máy tiện và máy cấp phôi của nhiều hãng như TSUGAMI, CITIZEN, STAR, NOMURA, MIYANO, TORNOS và các hệ máy tương ứng.
Cấu tạo và nguyên lý hoạt động
Đầu kẹp thép vonfram T-ONE có cấu tạo cơ bản gồm:
- Thân đầu kẹp: dạng trụ, là phần kết nối với cụm kẹp của máy cấp phôi.
- Các rãnh xẻ dọc: tạo khả năng co giãn theo đường kính.
- Lỗ kẹp bên trong: tiếp xúc trực tiếp với thanh vật liệu.
- Phần đầu côn: tạo góc kẹp phù hợp với cơ cấu của máy.
- Kích thước D, d và L: xác định kích thước lắp đặt và phạm vi sử dụng.
=> Khi cơ cấu kẹp của máy tác động, phần côn của đầu kẹp tạo lực ép hướng tâm. Các rãnh xẻ cho phép thân kẹp co lại và ôm giữ thanh vật liệu, đồng thời giữ thanh phôi ổn định trong quá trình cấp vào máy tiện.

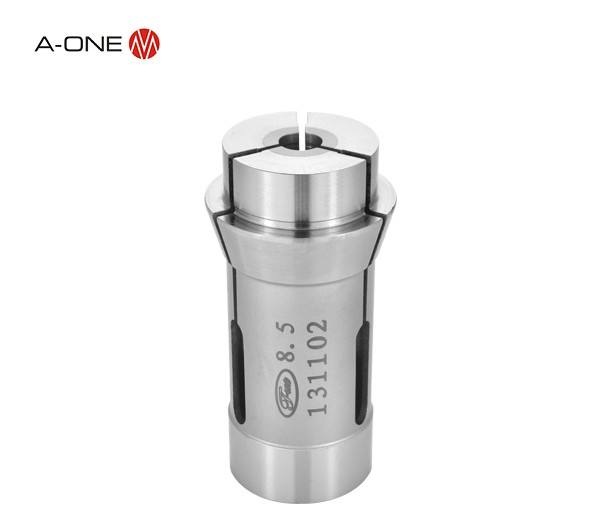

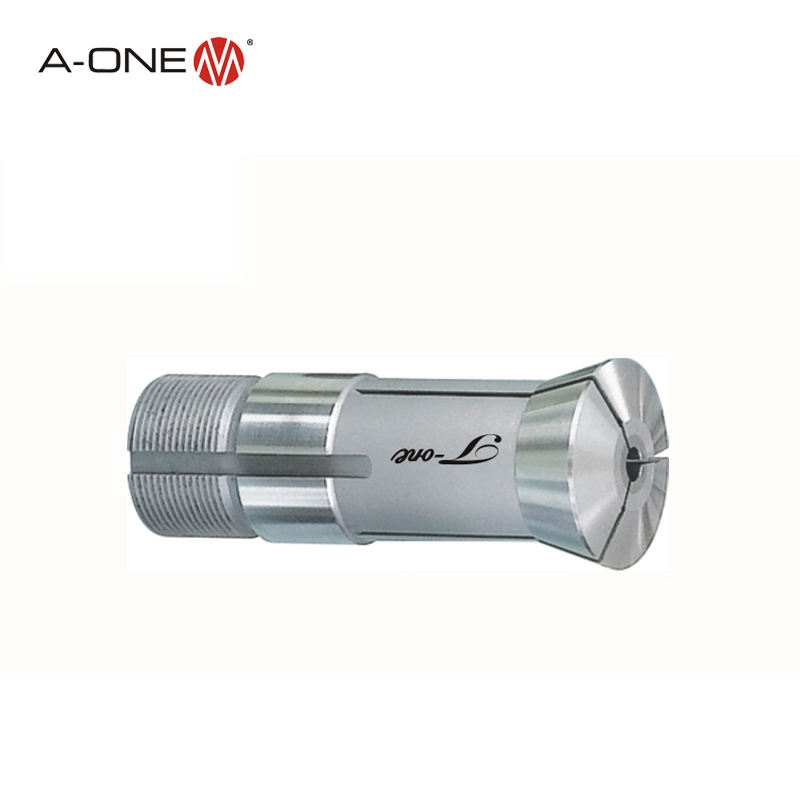

Đầu kẹp thép vonfram T-ONE
2. Thông số kỹ thuật đầu kẹp thép vonfram T-ONE
Tên sản phẩm: Đầu kẹp thép vonfram T-ONE (T-ONE Tungsten Steel Chuck)
Vật liệu: Thép vonfram
Kiểu kết cấu: Đầu kẹp dạng collet
Ứng dụng: Máy cấp phôi tự động, máy tiện CNC
Hãng máy tương thích: TSUGAMI, CITIZEN, STAR, NOMURA, MIYANO, TORNOS...

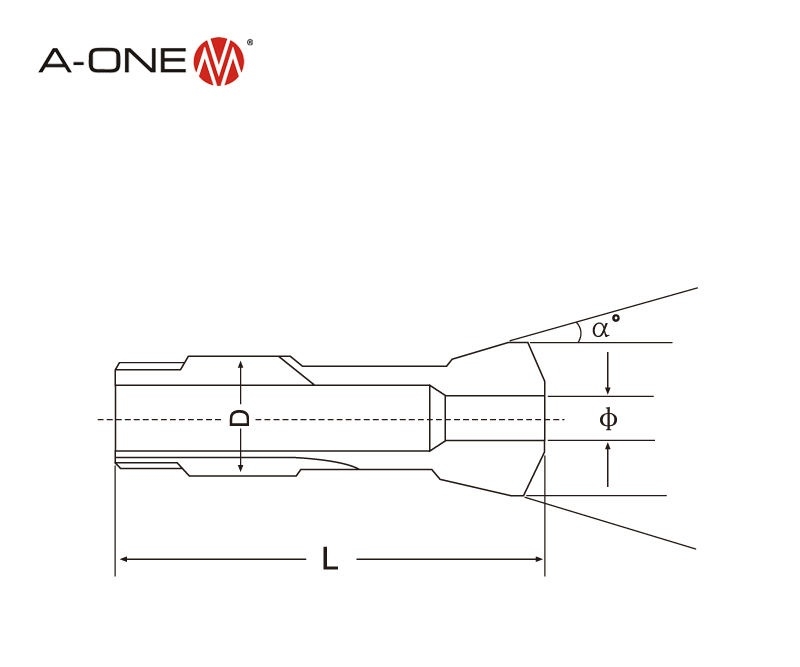

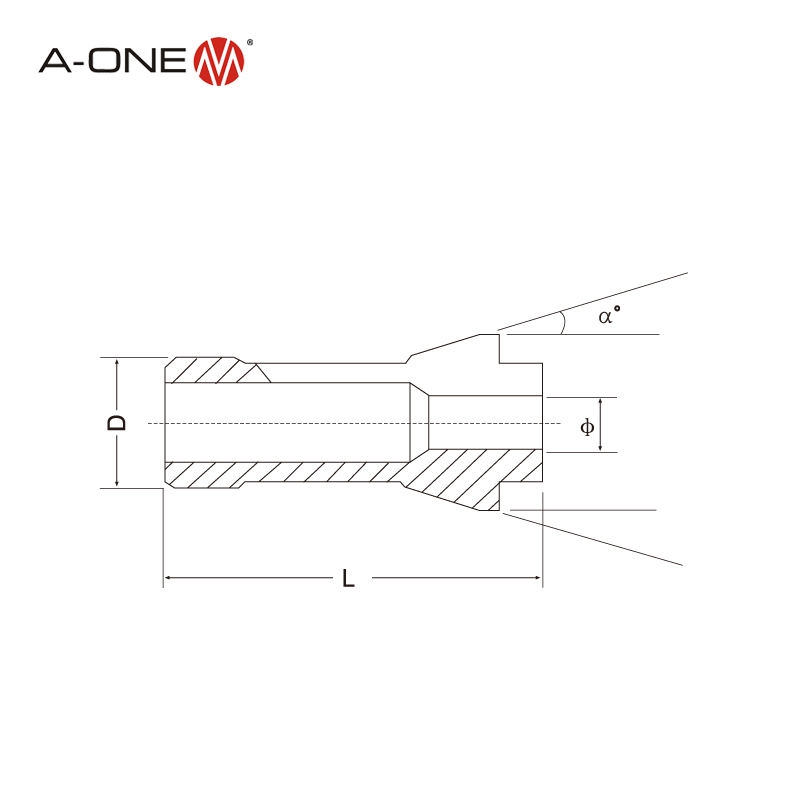

Bản vẽ thông số đầu kẹp thép vonfram T-ONE
| Hãng máy | Mã / Type | Đường kính (mm) | Chiều dài (mm) | Góc |
|---|---|---|---|---|
| TSUGAMI | T7 MB07 B007 | 10.2 | 47.3 | 20° |
| TSUGAMI | N117 N17 P17 | 23.2 | 62 | 15° |
| TSUGAMI | N16 P16 NP12 | 23.8 | 62 | 15° |
| TSUGAMI | B02311 B02411 B02511 B011? B012 | 20 | 67 | 14° |
| TSUGAMI | B013? B? | 28 | 67 | 14° |
| TSUGAMI | B016 M P? N11 N11 N11 N10 N20... | 26 | 67 | 14° |
| Hãng máy | Mã / Type | Đường kính (mm) | Chiều dài (mm) | Góc |
|---|---|---|---|---|
| CITIZEN | F10 L10 D10 G10 | 15 | 45.5 | 15° |
| CITIZEN | A12 B12 F12 M12 K12 C12 | 16 | 62.0 | 16° |
| CITIZEN | L16 F16 G16 E16 K16 C16 | 26 | 67 | 15.25° |
| CITIZEN | M16 L20 F20 E20 | 26 | 67 | 15° |
| CITIZEN | L25 F25 E25 | 30 | 78 | 16° |
| CITIZEN | BL12 | 19.05 | 77.2 | 15° |
| CITIZEN | BL16 | 22 | 81 | 15° |
| CITIZEN | BL20 | 33 | 100 | 15° |
| CITIZEN | BL25 R04 R07 E32 G32 C32 L32 M32 VNC32 A32 | — | — | — |
.......
3. Ưu điểm của đầu kẹp thép vonfram T-ONE
- Sử dụng thép vonfram, có khả năng chống mài mòn tốt.
- Kết cấu rãnh xẻ giúp đầu kẹp co giãn và giữ phôi ổn định.
- Đảm bảo khả năng dẫn hướng thanh vật liệu trong quá trình cấp phôi.
- Phù hợp với máy tiện CNC hoạt động liên tục.
- Có nhiều kích thước và mã tương thích với nhiều hãng máy.
- Có thể thay thế đầu kẹp khi thay đổi đường kính phôi.
- Phù hợp cho sản xuất hàng loạt, yêu cầu cấp phôi ổn định.
4.Ứng dụng của đầu kẹp T-ONE
Đầu kẹp thép vonfram T-ONE được sử dụng chủ yếu trong:
- Máy cấp phôi tự động cho máy tiện CNC.
- Máy tiện CNC gia công chi tiết dạng thanh.
- Máy tiện tự động.
- Hệ thống gia công chi tiết cơ khí hàng loạt.
- Gia công thanh thép, inox, nhôm, đồng và các vật liệu dạng thanh khác.
=> Sản phẩm đặc biệt phù hợp với các hệ thống cần cấp phôi liên tục và duy trì độ ổn định của thanh vật liệu trong suốt quá trình gia công.
Các hãng máy tương thích
T-ONE cung cấp đầu kẹp theo nhiều tiêu chuẩn và mã máy khác nhau, trong đó có:
| Hãng máy | Một số dòng/mã tham khảo |
|---|---|
| TSUGAMI | T7, N11, N16, N20, B-series... |
| CITIZEN | F10, A12, L16, M16, L20, L25, BL-series... |
| STAR | JNC10, SH12, S16, JNC20, JNC32... |
| NOMURA | NS-P10, NS-P16, P20... |
| MIYANO | 171E, 173E, B17-16, 147E, 140E, 176E... |
| TORNOS | M7, R10, R16, DECO-series... |
5. FAQ – Câu hỏi thường gặp
a. Đầu kẹp thép vonfram T-ONE dùng để làm gì?
Sản phẩm dùng để kẹp và dẫn thanh vật liệu trong máy cấp phôi tự động, phục vụ máy tiện CNC.
b. Đầu kẹp T-ONE có phải ER Collet không?
Không. Đây là đầu kẹp chuyên dụng cho máy cấp phôi, trong khi ER Collet chủ yếu dùng để kẹp dao và dụng cụ gia công.
c. Đầu kẹp T-ONE có dùng cho nhiều hãng máy không?
Có. T-ONE có nhiều mã được thiết kế tương thích với các hãng như TSUGAMI, CITIZEN, STAR, NOMURA, MIYANO và TORNOS.
d. Làm sao để chọn đúng mã?
Cần cung cấp hãng máy, model máy, đường kính phôi và mã đầu kẹp cũ nếu có. Đây là cách chính xác nhất để đối chiếu mã T-ONE.
e. Thép vonfram có ưu điểm gì?
Thép vonfram có khả năng chịu mài mòn tốt, phù hợp với các vị trí phải tiếp xúc và làm việc liên tục với thanh vật liệu trong hệ thống cấp phôi.
