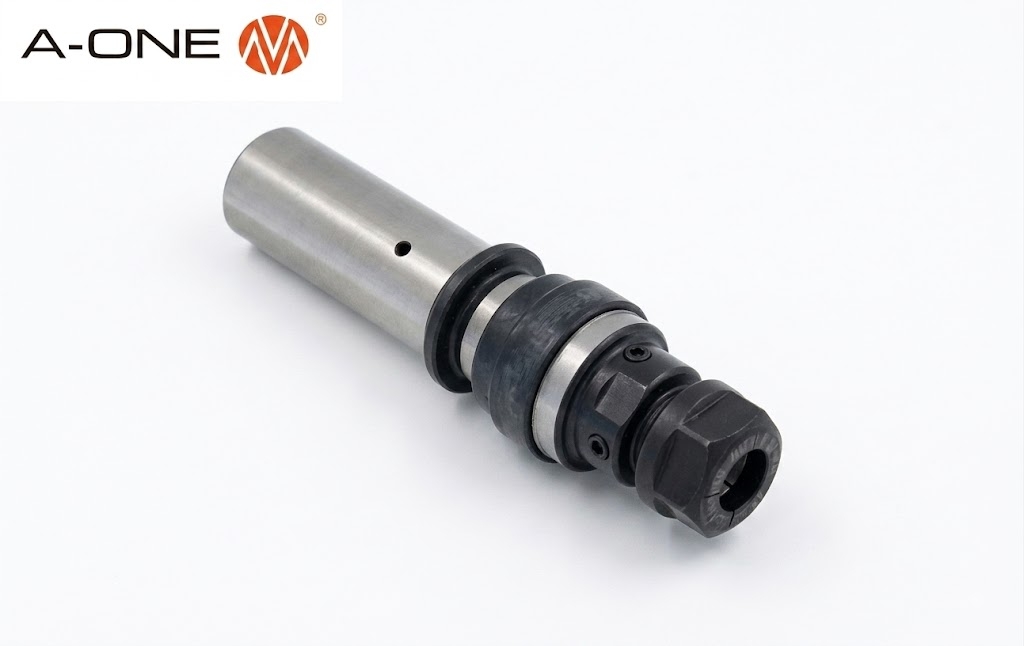

ER TAPPER A-ONE Cho Máy Tiện CNC

2. Thông số kỹ thuật

• Thương hiệu: A-ONE

• Tên sản phẩm: ER Tapper cho máy tiện CNC

• Chuẩn collet: ER20 / ER32

• Khả năng taro:

  • ER20: M3 – M16

  • ER32: M3 – M27

• Hành trình bù :

  • TP-20: +8 mm / −5 mm

  • TP-32: +10 mm / −5 mm

• Chuôi: Trụ / Côn MT3, MT4 (tùy mã)

• Ứng dụng: Taro trên máy tiện CNC

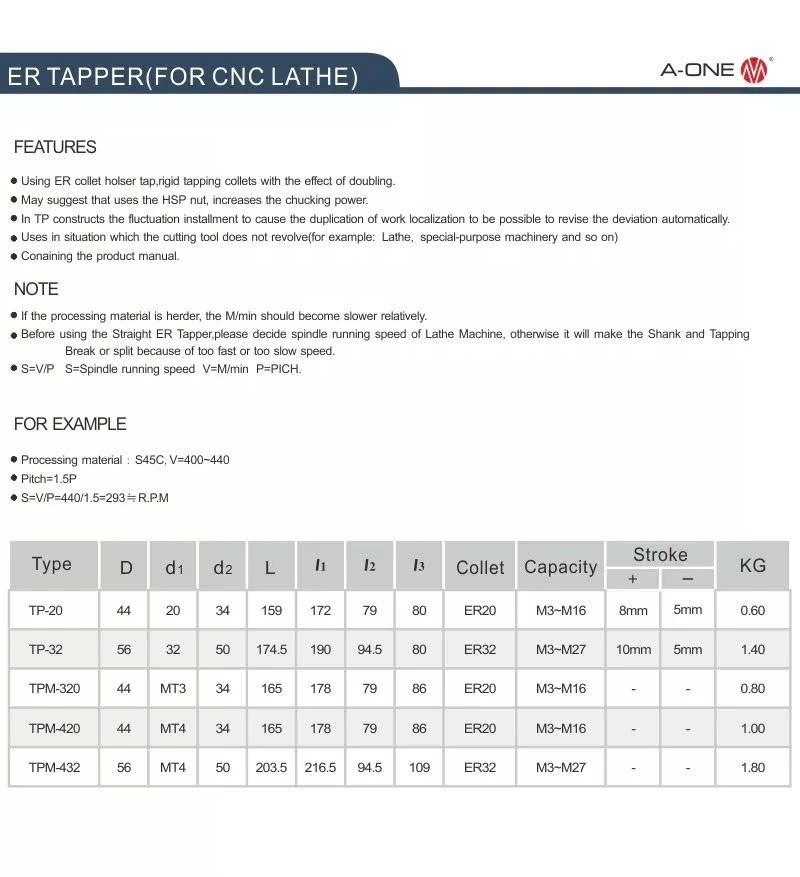

Thông số của ER TAPPER A-ONE

3. Ưu điểm của ER TAPPER A-ONE

• Thiết kế chuyên dụng cho gia công taro trên máy tiện CNC.
• Sử dụng ER Collet, dễ lựa chọn theo đường kính cán taro.
• Dòng TP có cơ cấu hành trình bù, hỗ trợ điều chỉnh sai lệch theo chiều trục.
• Khả năng kẹp taro rộng từ M3 đến M27 tùy model.
• Có cả chuôi trụ và chuôi côn Morse MT3/MT4.
• Kết cấu chắc chắn, phù hợp với gia công sản xuất hàng loạt.
• Có nhiều model để lựa chọn theo hệ thống gá và yêu cầu của máy tiện.

4. Hướng dẫn chọn ER TAPPER

Khi lựa chọn ER TAPPER A-ONE, cần xác định 4 thông số chính:

a. Kiểu lắp trên máy

Nếu máy sử dụng kiểu chuôi trụ, lựa chọn dòng TP. Nếu máy sử dụng chuôi côn Morse, lựa chọn dòng TPM với MT3 hoặc MT4 tương ứng.

b. Kích thước collet

• • ER20: phù hợp dải taro M3–M16.
  • ER32: phù hợp dải taro M3–M27.

-> Cần chọn thêm ER Collet có đường kính lỗ phù hợp với cán taro.

c. Kích thước ren cần gia công

Model phải đáp ứng được kích thước taro cần sử dụng. Ví dụ:

• • Taro M8 → có thể sử dụng model ER20 hoặc ER32 phù hợp.
  • Taro M16 → lựa chọn model có khả năng taro đến M16 trở lên.
  • Taro M20 → cần model ER32 như TP-32 hoặc TPM-432.

d. Hành trình bù

Nếu cần khả năng bù hành trình theo trục, nên ưu tiên dòng TP, trong đó:

• • TP-20: +8 / -5 mm.
  • TP-32: +10 / -5 mm.

Cách tính tốc độ trục chính khi taro

Catalogue A-ONE đưa ra công thức:

S = V / P

Trong đó:

• • S: tốc độ trục chính, RPM.
  • V: tốc độ cắt, m/phút.
  • P: bước ren, mm.

Ví dụ theo catalogue

Với vật liệu S45C, tốc độ cắt:

V = 400–440 m/phút

Bước ren:

P = 1.5 mm

Tốc độ trục chính tối đa:

S = 440 / 1.5 ≈ 293 RPM

Do đó có thể tham khảo tốc độ khoảng 293 vòng/phút theo ví dụ trong catalogue.

=> Khi gia công vật liệu cứng hơn, cần giảm tốc độ phù hợp. Tốc độ thực tế còn phụ thuộc vào vật liệu, đường kính taro, loại taro, điều kiện bôi trơn và khả năng của máy.

5. FAQ – Câu hỏi thường gặp

a. ER TAPPER A-ONE dùng để làm gì?

ER TAPPER A-ONE dùng để kẹp taro và gia công ren trên máy tiện CNC, đặc biệt với các ứng dụng mà dụng cụ cắt không quay.

b. ER TAPPER sử dụng collet nào?

Tùy model, sản phẩm sử dụng ER20 hoặc ER32. Cần chọn collet có đường kính lỗ phù hợp với cán taro.

c. TP-20 và TP-32 khác nhau thế nào?

TP-20 sử dụng ER20, khả năng taro M3–M16 và có Stroke +8/-5 mm. TP-32 sử dụng ER32, khả năng taro M3–M27 và có Stroke +10/-5 mm.

d. TPM-320 và TPM-420 khác nhau ở đâu?

TPM-320 sử dụng chuôi MT3, trong khi TPM-420 sử dụng chuôi MT4. Cả hai đều sử dụng ER20 và có khả năng taro M3–M16.

e. ER TAPPER có dùng được cho máy phay CNC không?

Dòng sản phẩm này được thiết kế chủ yếu cho máy tiện CNC và các máy chuyên dụng có dụng cụ cắt không quay. Nếu cần taro trên máy phay CNC, nên lựa chọn đầu kẹp taro phù hợp với cơ cấu đồng bộ của máy.
