Gas Spring GSH4200 – Lò xo khí Nitơ 4200kgf lực nén mạnh, độ ổn định cao

1. Tổng quan về lò xo gas GSH4200

Gas Spring GSH4200 là dòng lò xo khí Nitơ 4200kgf thuộc series GSH, được thiết kế cho khuôn dập kim loại, khuôn liên hoàn và các cơ cấu công nghiệp yêu cầu lực đàn hồi lớn. Theo catalogue MISUMI, GSH4200 sử dụng khí Nitơ với áp suất nạp 15 MPa (153 kgf/cm²), lực nén ban đầu 42.400N (4.324kgf) tại 20°C.

Thân Gas Spring GSH4200 sử dụng vật liệu tương đương SCM440, được xử lý Black Oxide (Fe₃O₄). Ty piston cũng sử dụng vật liệu tương đương SCM440, bề mặt đạt khoảng 600HV và được xử lý Nitriding + Barrel Finishing, giúp tăng khả năng chống mài mòn trong điều kiện làm việc liên tục.

Nguyên lý hoạt động của Gas Spring GSH4200

Gas Spring GSH4200 hoạt động dựa trên nguyên lý nén khí Nitơ trong một xi lanh kín.

-> Khi khuôn đóng, ty piston đi vào trong thân gas spring, làm giảm thể tích buồng khí và tăng áp suất Nitơ. Áp suất này tạo ra lực đẩy ngược lại, cung cấp lực đàn hồi cho cơ cấu khuôn.

-> Khi khuôn mở, khí Nitơ giãn nở và đẩy piston trở về vị trí ban đầu. Nhờ đó, Gas Spring GSH4200 có thể cung cấp lực hồi lớn và ổn định trong chu kỳ đóng mở khuôn. Đặc tính này đặc biệt hữu ích khi cần thay thế nhiều lò xo cơ khí bằng số lượng gas spring ít hơn nhưng vẫn đảm bảo lực cần thiết.

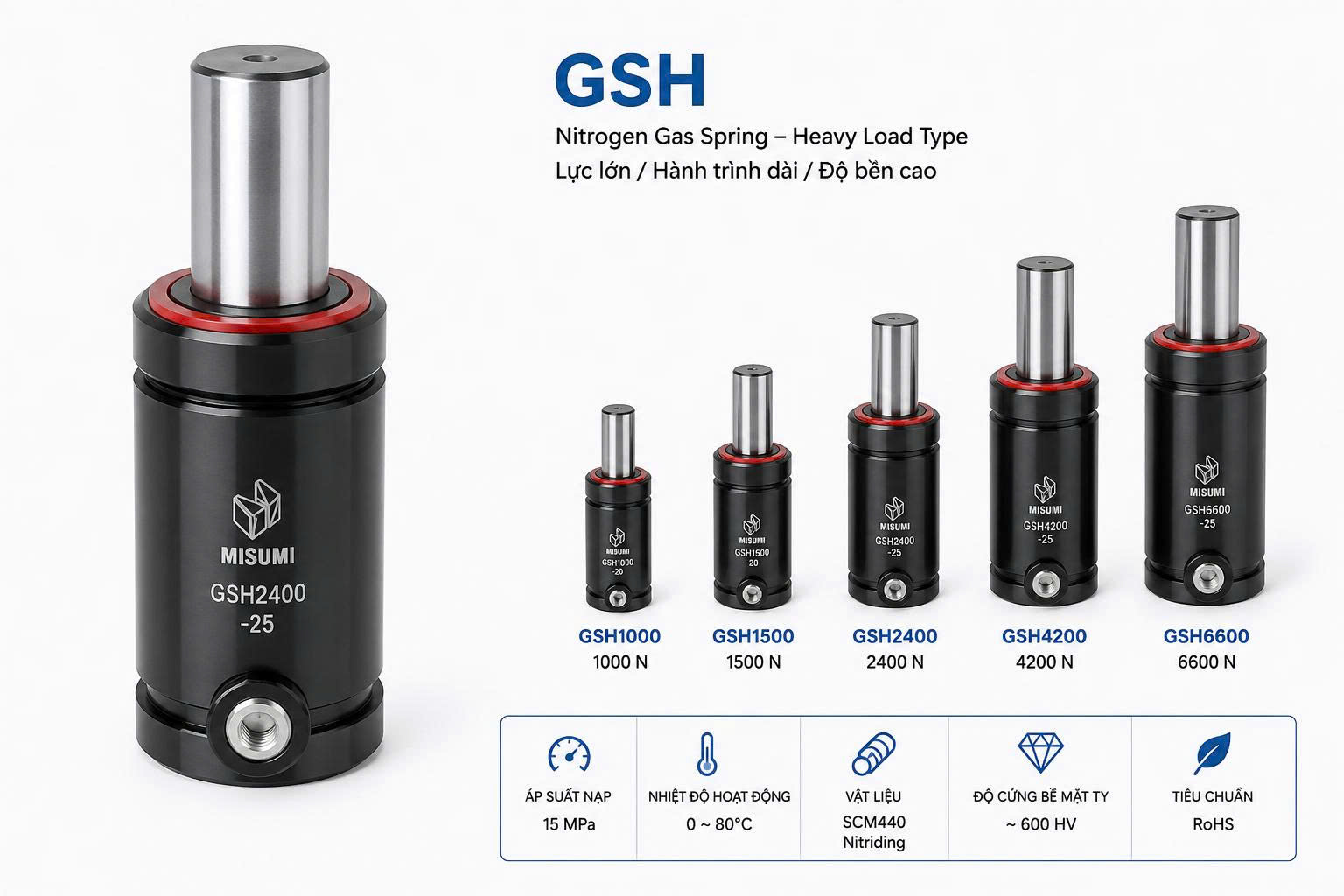

Lò xo gas GSH

2. Thông số kỹ thuật lò xo gas GSH4200

Mã sản phẩm:  GSH4200

Loại sản phẩm:   Lò xo khí Nitơ (Gas Spring)

Môi chất:   Khí Nitơ áp suất cao

Kiểu lắp: Lắp bằng ren

Vật liệu ty piston: Thép SCM440, độ cứng khoảng 600HV

Đường kính ngoài (D):  95mm

Đường kính trục (d): 60mm

Hành trình làm việc (s): 16-125mm

Lực nén ban đầu: 42.400N (4.324kgf)

Nhiệt độ làm việc: Khoảng -20°C đến +80°C

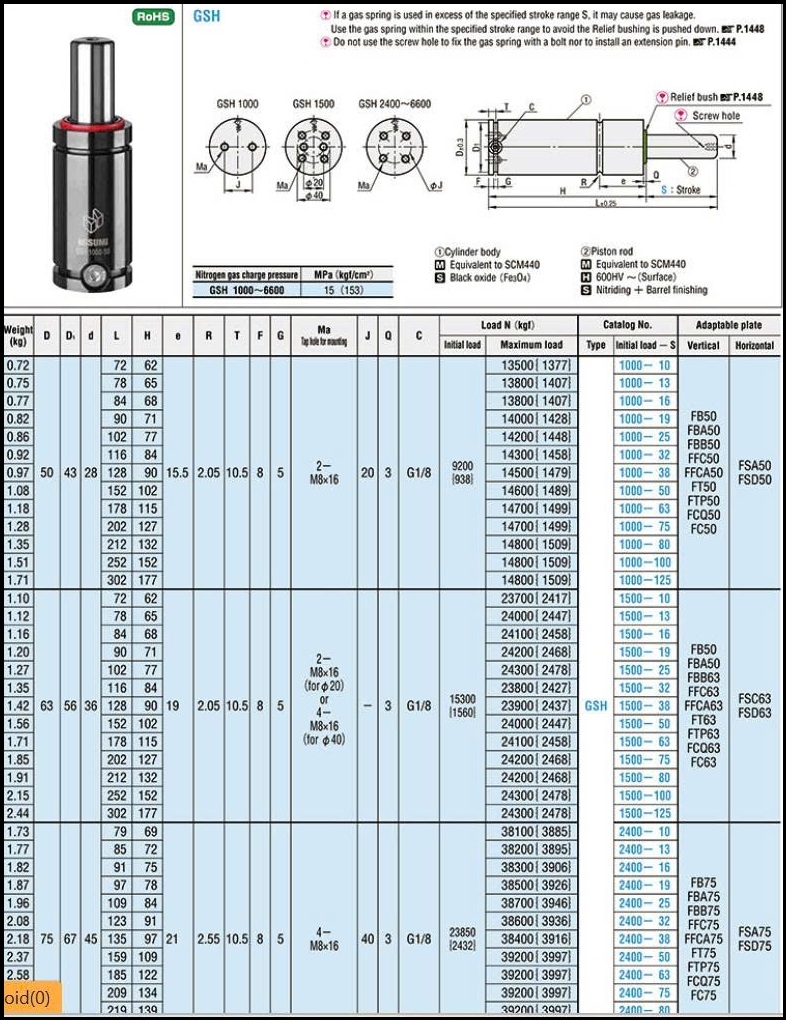

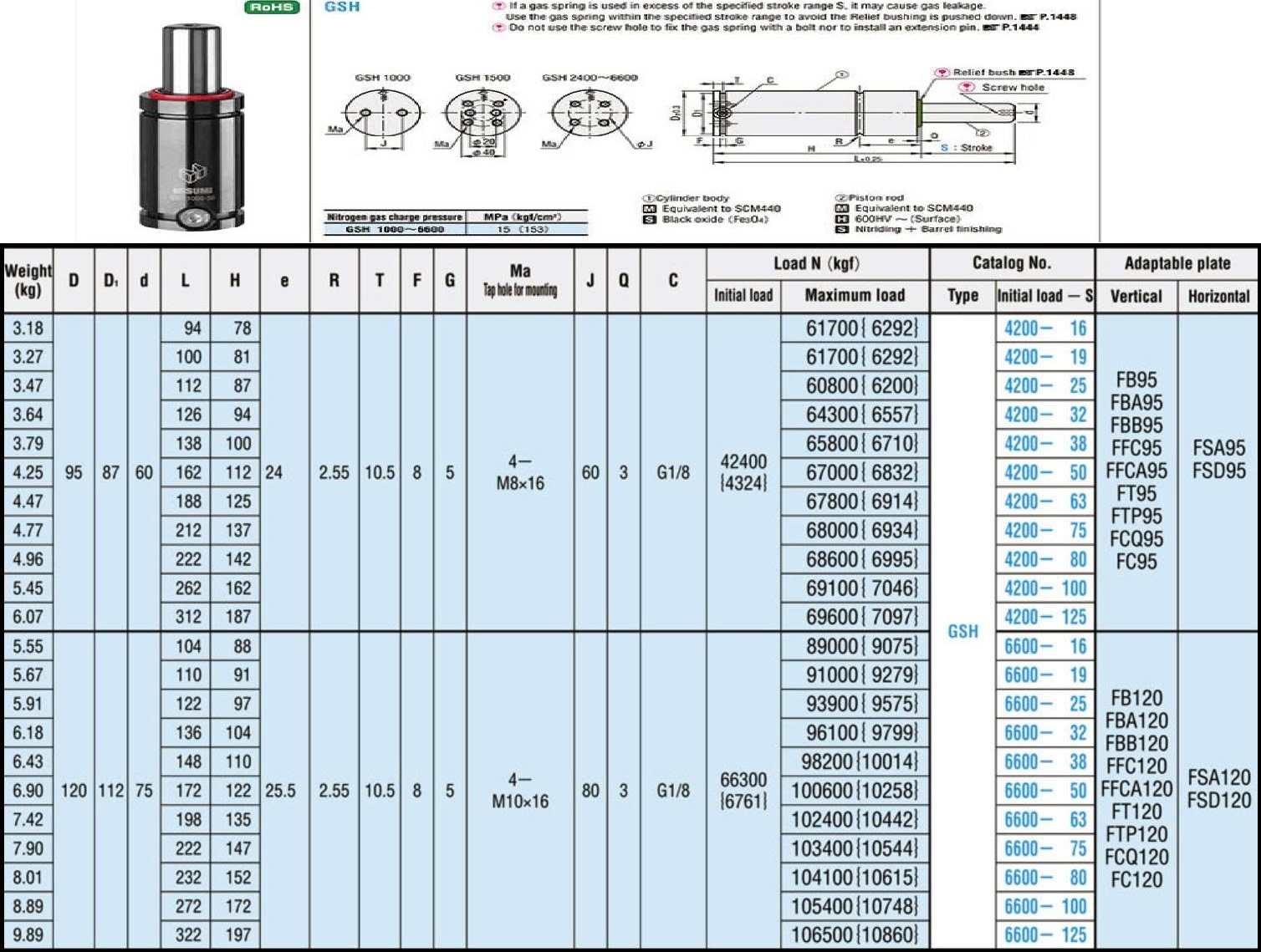

Thông số lò xo gas GSH

3. Ứng dụng của Gas Spring GSH4200

Gas Spring GSH4200 phù hợp với các ứng dụng cần lực hồi lớn như:

• Khuôn dập kim loại tải trọng lớn.
• Khuôn liên hoàn nhiều công đoạn.
• Khuôn tạo hình và khuôn ép.
• Cơ cấu giữ phôi và hồi chày.
• Thiết bị tự động hóa công nghiệp.
• Dây chuyền sản xuất linh kiện ô tô, xe máy.
• Máy móc và thiết bị cơ khí chính xác.

=> Series GSH của MISUMI được thiết kế tương thích với hệ thống piping, đồng thời có rãnh dưới dạng vuông để cố định bằng plate, tạo thuận lợi cho việc bố trí trong khuôn.

Lưu ý khi sử dụng Gas Spring GSH4200

Khi lắp đặt Gas Spring GSH4200, cần đảm bảo piston không chịu tải ngang hoặc lực lệch tâm bất thường. Không sử dụng vượt quá hành trình quy định và không để nhiệt độ bề mặt gas spring vượt quá 80°C. Catalogue MISUMI cũng lưu ý không sử dụng lỗ ren trên piston để cố định bằng bu lông hoặc lắp thêm extension pin
