Gas Spring GSH6600 – Lò xo khí Nitơ lực nén lớn cho khuôn công nghiệp

1. Tổng quan về lò xo gas GSH6600

Gas Spring GSH6600 là dòng lò xo khí Nitơ 6600kgf thuộc series GSH, được thiết kế cho khuôn dập kim loại, khuôn liên hoàn và các cơ cấu cần lực hồi lớn. Theo catalogue MISUMI, GSH6600 sử dụng khí Nitơ với áp suất nạp 15 MPa (153 kgf/cm²), lực nén ban đầu 66.300N (6.761kgf)

Gas Spring GSH6600 có thân bằng thép tương đương SCM440, xử lý bề mặt Black Oxide (Fe₃O₄). Ty piston cũng sử dụng thép tương đương SCM440, độ cứng bề mặt từ 600HV, kết hợp xử lý Nitriding và Barrel Finishing để tăng khả năng chống mài mòn.

Nguyên lý hoạt động của Gas Spring GSH6600

Gas Spring GSH6600 hoạt động dựa trên nguyên lý nén khí Nitơ trong xi lanh kín.

-> Khi khuôn đóng, ty piston đi vào thân xi lanh làm giảm thể tích buồng khí, từ đó làm tăng áp suất Nitơ và tạo ra lực đẩy ngược lại.

-> Khi khuôn mở, khí Nitơ giãn nở và đẩy piston trở về vị trí ban đầu. Nhờ sử dụng khí Nitơ áp suất cao, GSH6600 có thể cung cấp lực hồi lớn trong một thiết kế tương đối gọn, phù hợp với những vị trí mà lò xo cơ khí thông thường khó đáp ứng yêu cầu lực.

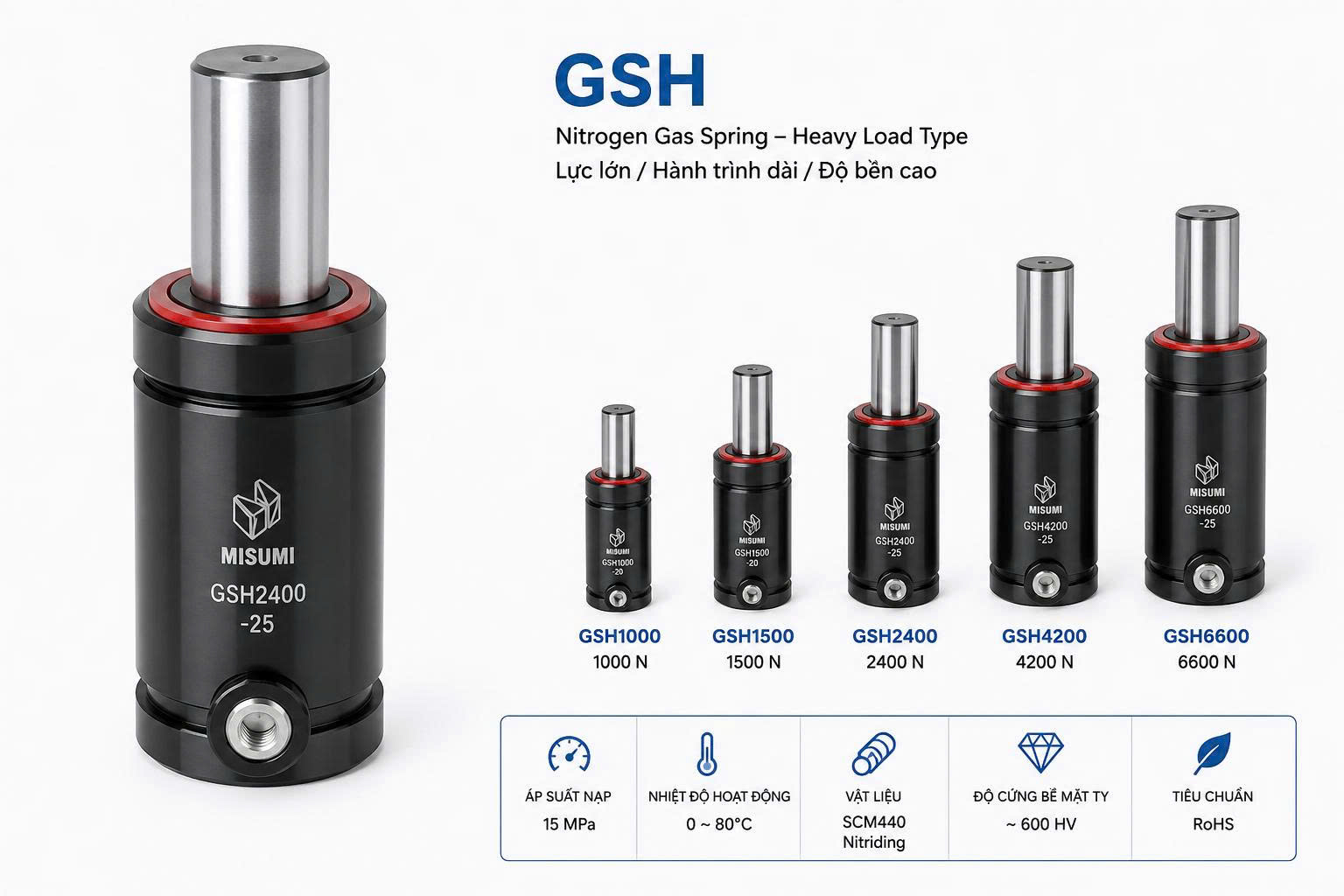

Lò xo gas GSH

2. Thông số kỹ thuật lò xo gas GSH6600

Mã sản phẩm:  GSH6600

Loại sản phẩm:   Lò xo khí Nitơ (Gas Spring)

Môi chất:   Khí Nitơ áp suất cao

Kiểu lắp: Lắp bằng ren

Vật liệu ty piston: Thép SCM440, độ cứng khoảng 600HV

Đường kính ngoài (D):  120mm

Đường kính trục (d): 75mm

Hành trình làm việc (s): 16-125mm

Lực nén ban đầu: 66.300N (6.761kgf)

Nhiệt độ làm việc: Khoảng -20°C đến +80°C

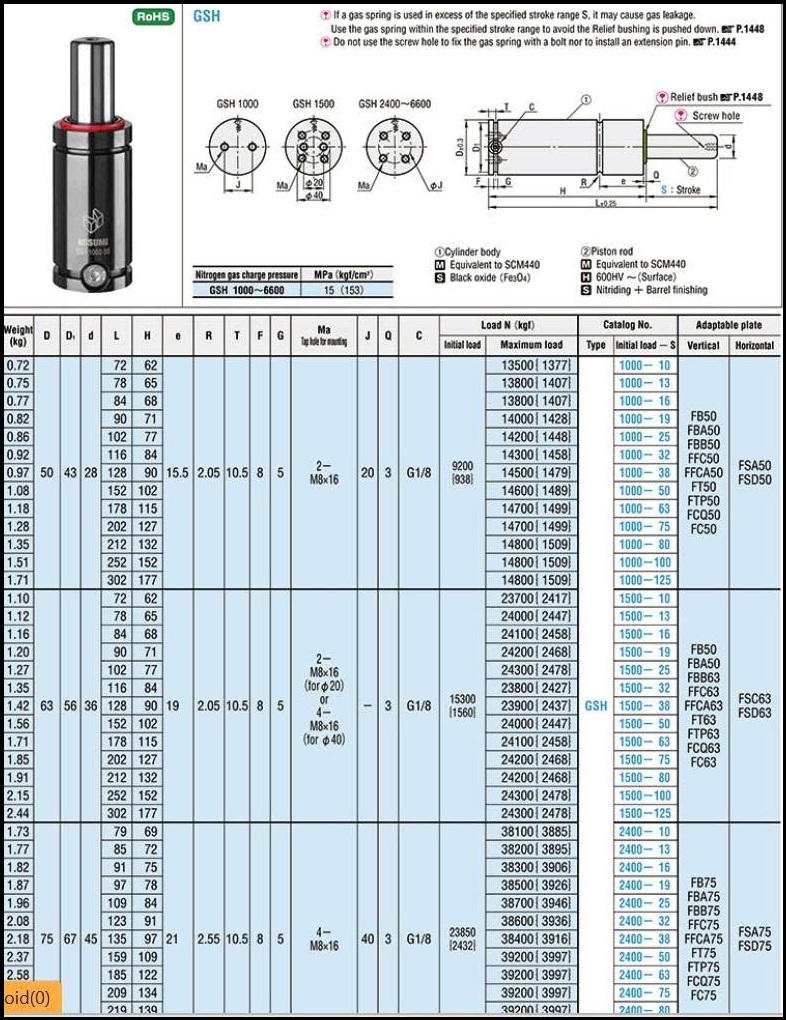

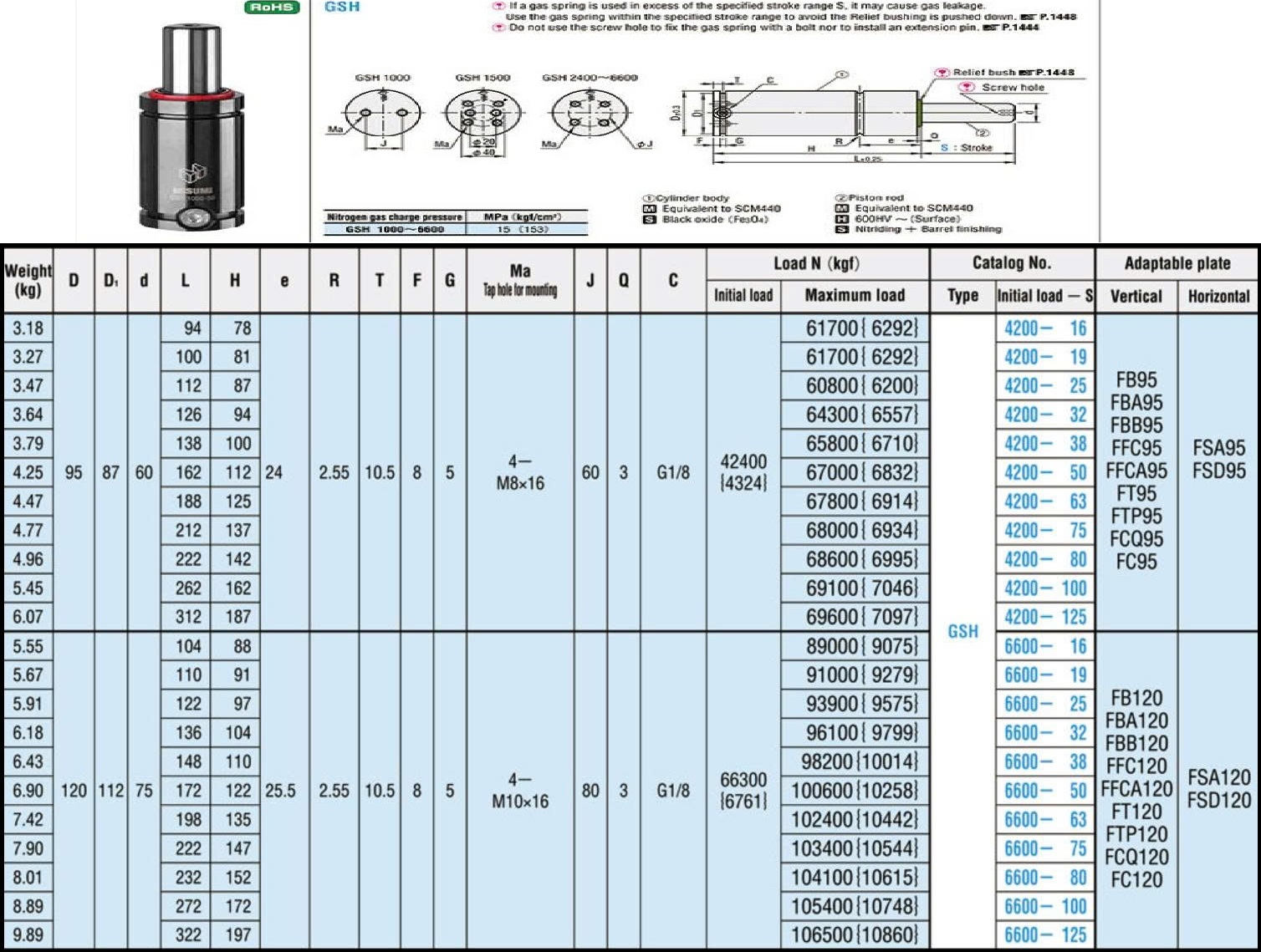

Thông số lò xo gas GSH

3. Lưu ý khi sử dụng Gas Spring GSH6600

Khi lắp đặt GSH6600, cần sử dụng đúng hành trình thiết kế, tránh tác động lực ngang lên ty piston và không sử dụng lỗ ren trên đầu piston để cố định Gas Spring bằng bu lông hoặc lắp thêm extension pin. MISUMI quy định môi trường làm việc trong khoảng 0–40°C và nhiệt độ bề mặt Gas Spring không được vượt quá 70°C.

Linhkienkhuon247 cung cấp Gas Spring GSH6600 với nhiều lựa chọn hành trình từ 16 đến 125mm, phù hợp cho khuôn dập, khuôn liên hoàn và các hệ thống cơ khí yêu cầu lực hồi lớn. Liên hệ để được tư vấn GSH6600 theo lực nén, hành trình và phương án lắp đặt thực tế.
